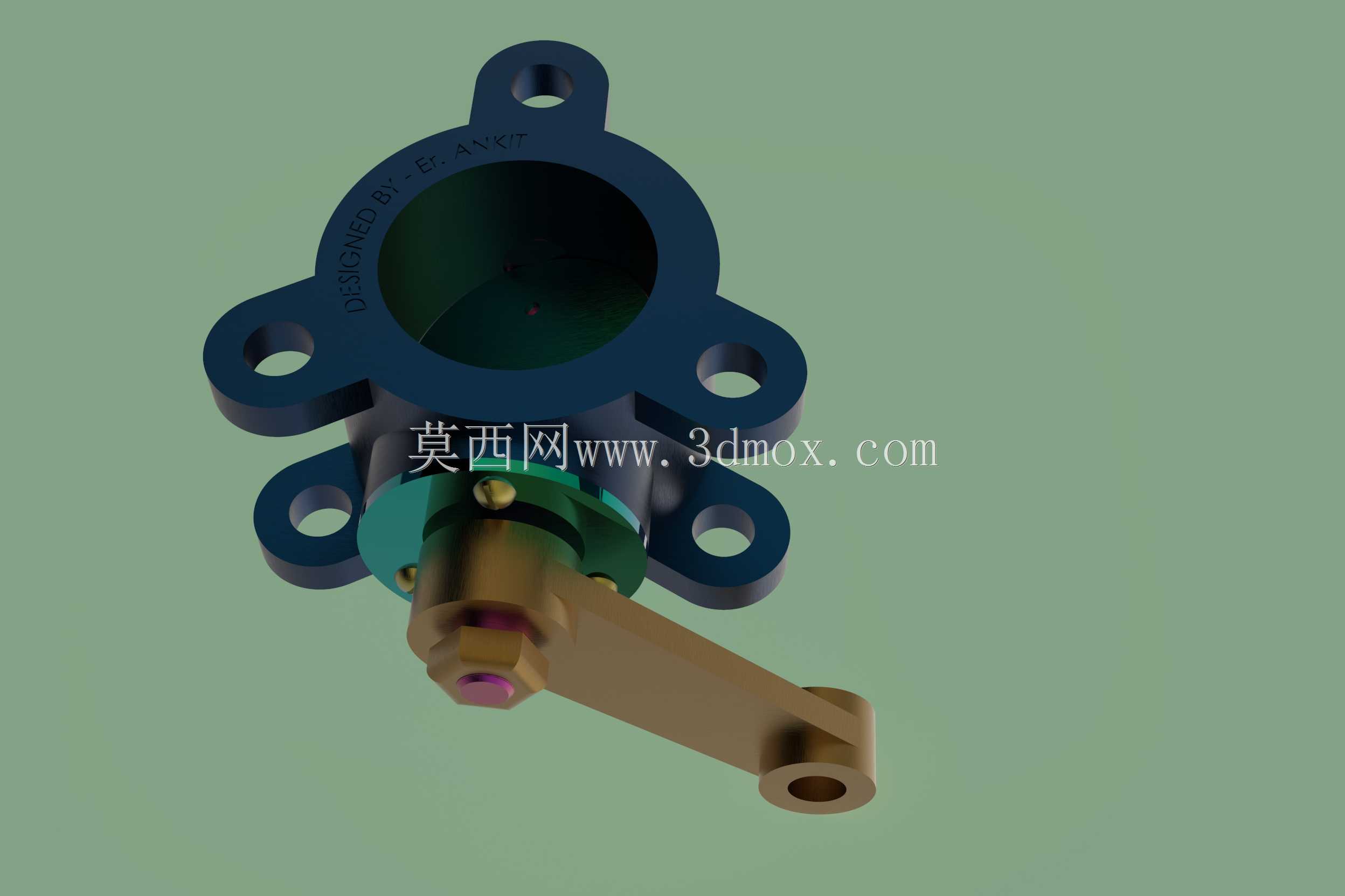

带手动驱动摇臂的法兰式蝶阀结构

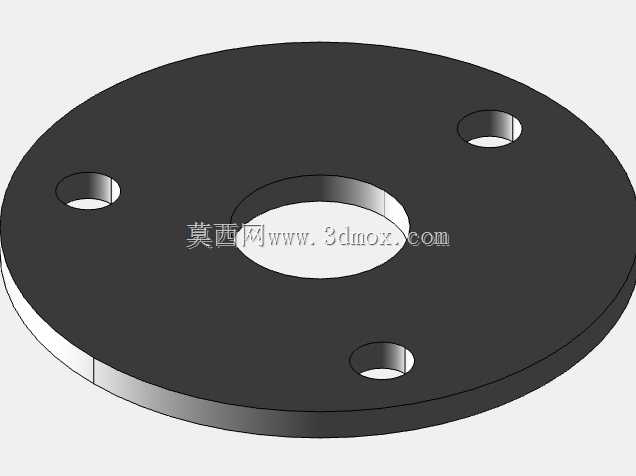

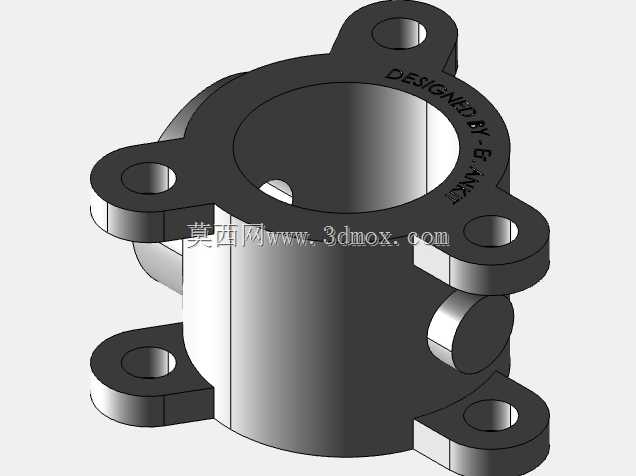

　　在工业流体输送管网的截断、调节类工位中，蝶阀始终是占比极高的通用阀类，尤其适合大口径、低压差的管路场景，相比同通径的闸阀、截止阀，蝶阀的结构长度更短，安装占用空间更小，启闭动作行程短，手动操作时的力矩需求更低，在给排水、暖通循环、化工介质输送、环保水处理等多个领域都有广泛应用。这套蝶阀组件采用法兰式连接结构，阀体周向均匀布置四个安装通孔，可直接与管路端的配对法兰通过螺栓锁紧，安装时无需额外加工焊接坡口，对现场施工的适配性更强，也方便后期运维时的拆卸更换。阀体的流道采用直通式结构，没有突兀的缩径或者凸起结构，介质流经时的流阻更小，不容易在阀腔内部积存介质残渣，对于含少量固体颗粒的流体工况也有较好的适配性。

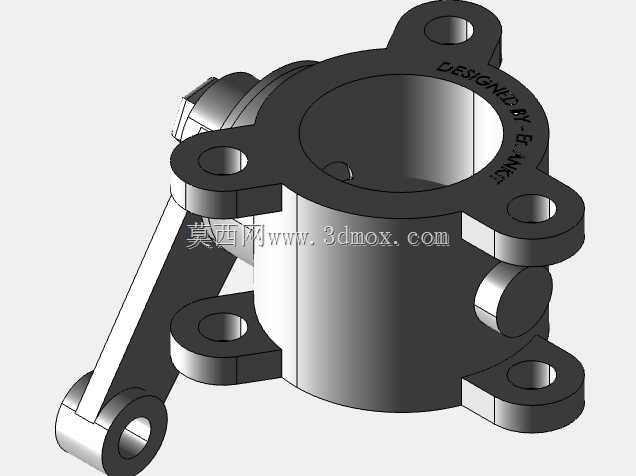

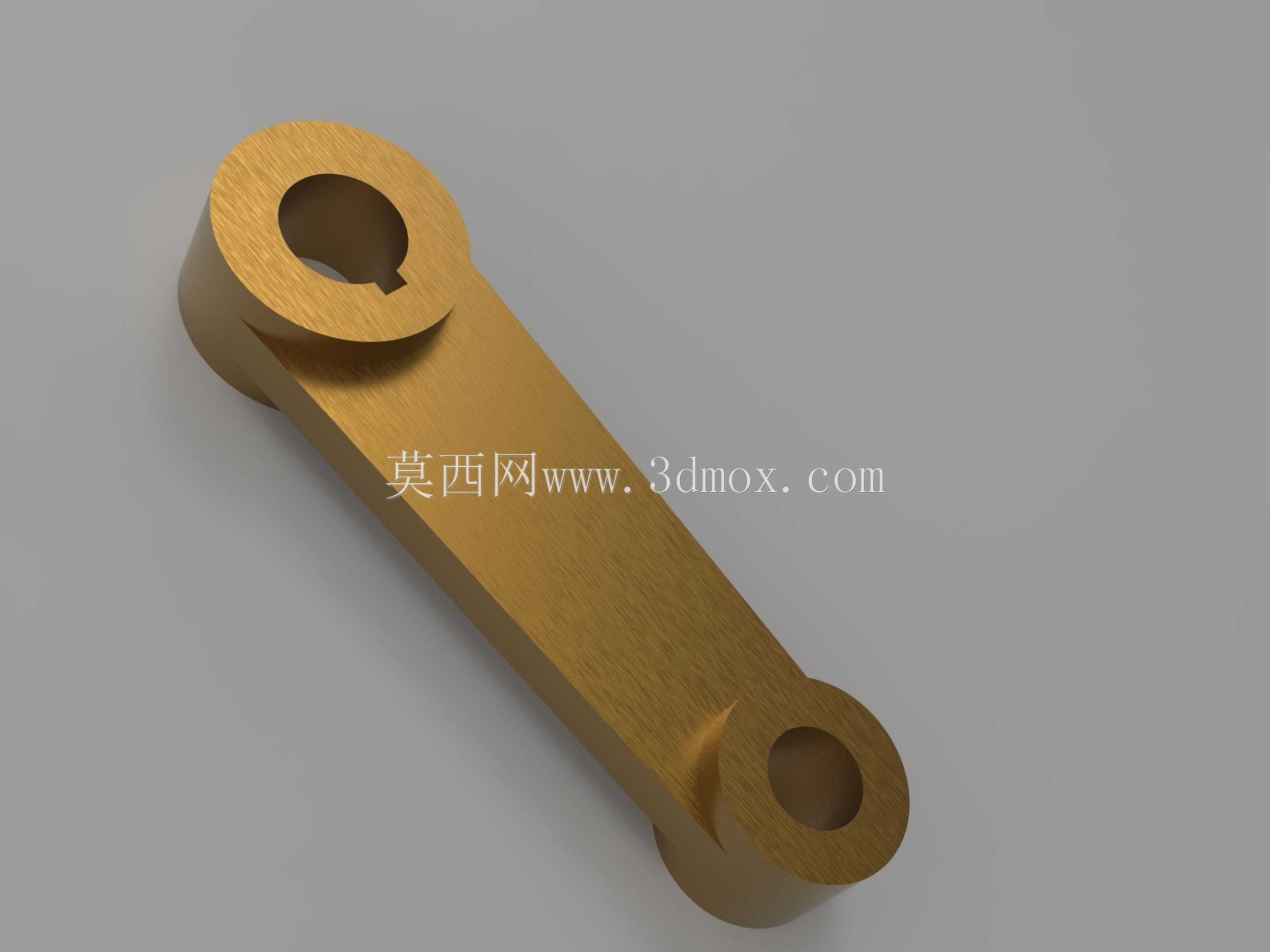

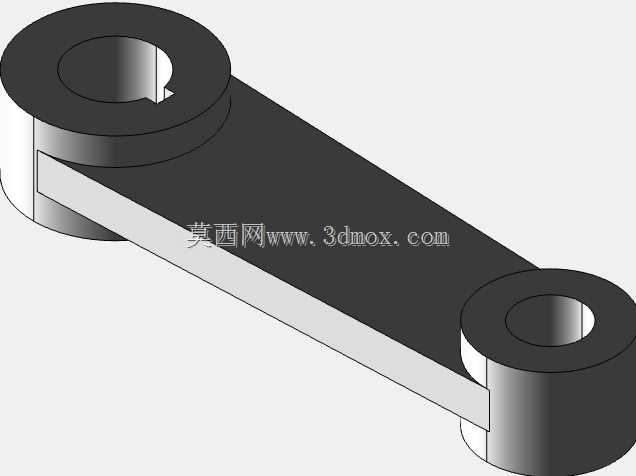

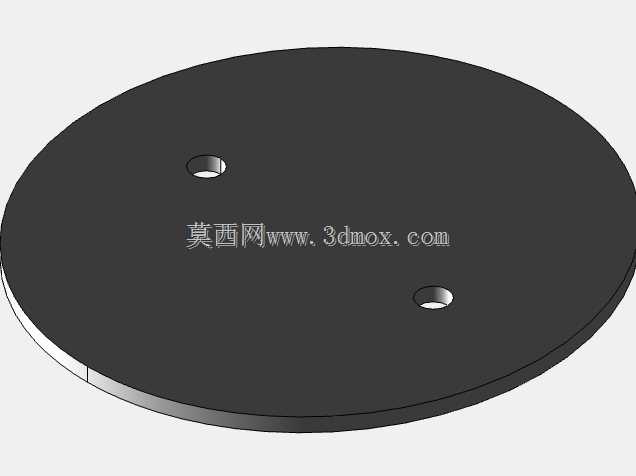

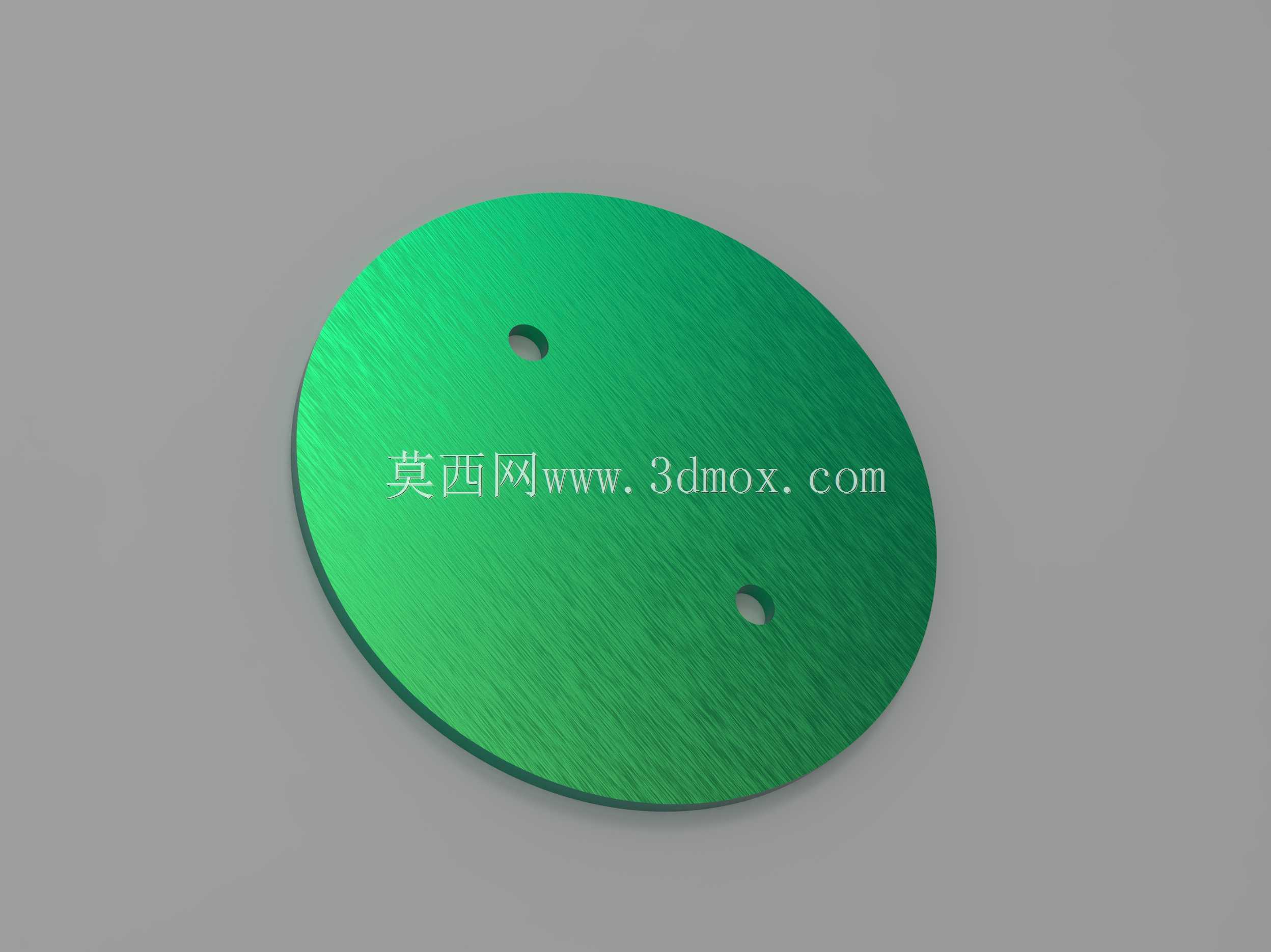

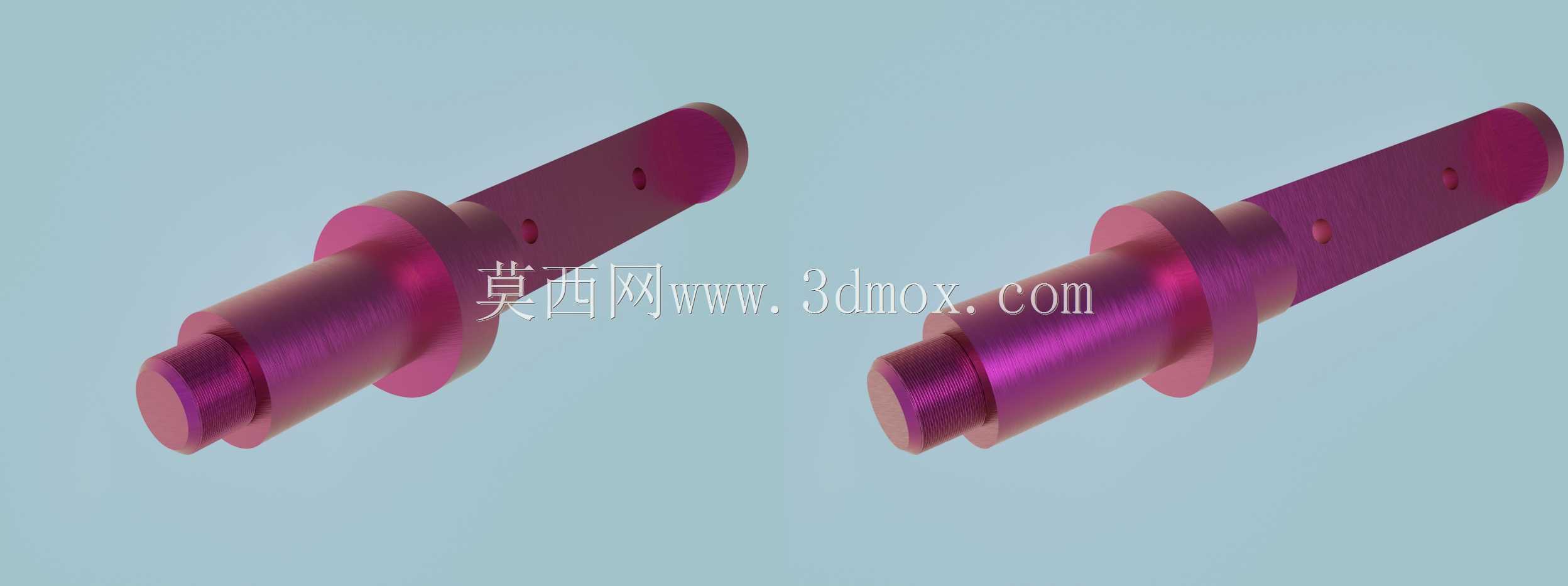

　　阀板采用偏心密封结构设计，启闭过程中阀板与密封面的接触行程更短，能有效减少密封件的磨损，延长阀门的整体使用寿命，同时在全开状态下阀板处于流道中心平行位置，对介质流动的干扰极小，压力损失控制在较低水平。驱动端采用外置摇臂式手动结构，摇臂末端设置连接销孔，既可以直接加装手柄进行现场手动操作，也可以通过连杆连接气动、电动执行机构，实现远程自动控制，不需要对阀体主体结构进行改造，适配不同场景的控制需求。阀杆与阀体的配合部位设置了多级密封结构，能有效防止介质沿阀杆间隙向外泄漏，同时阀杆采用轴向定位设计，避免管路压力波动时阀杆出现窜动，保证启闭动作的稳定性。

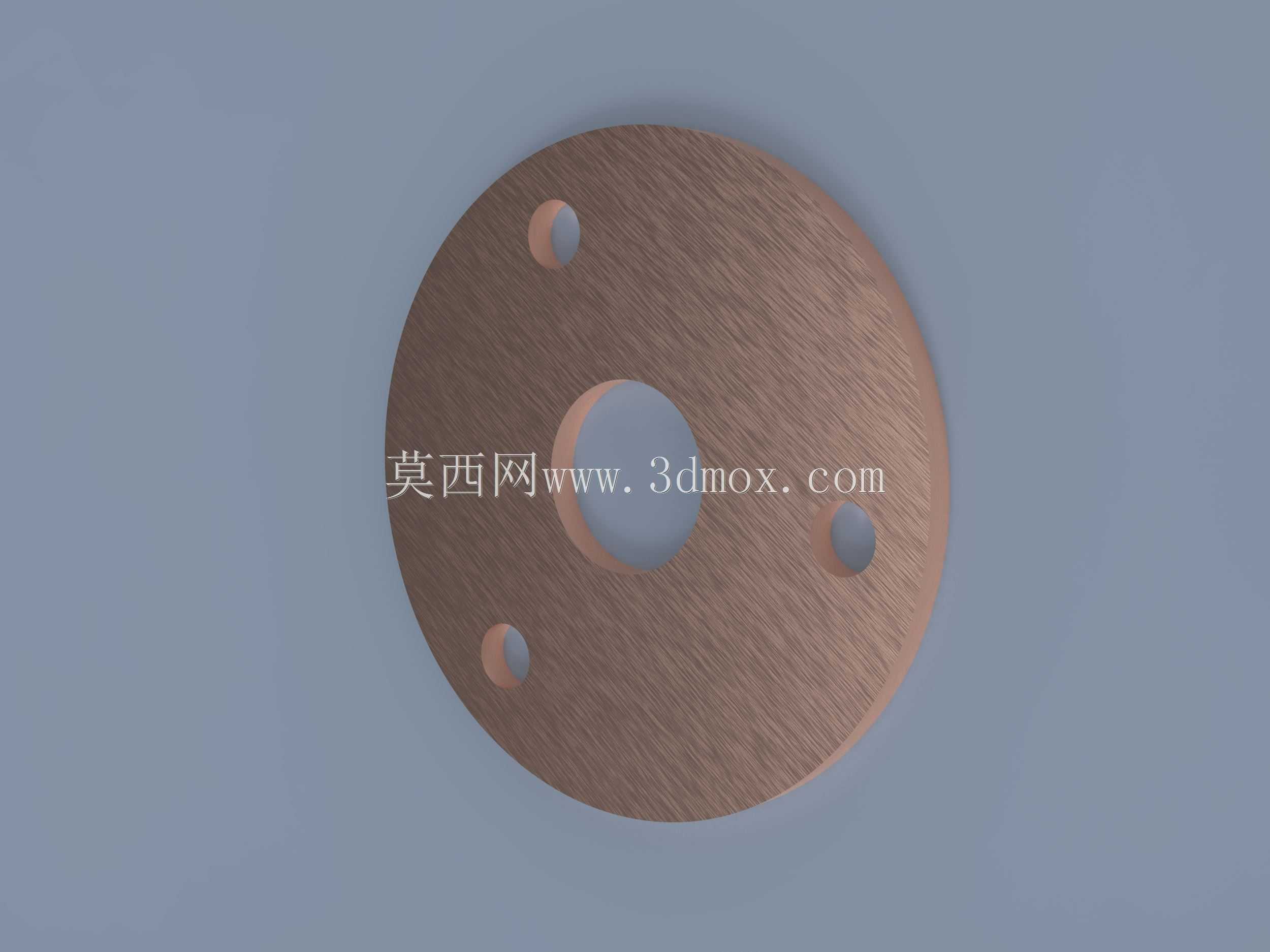

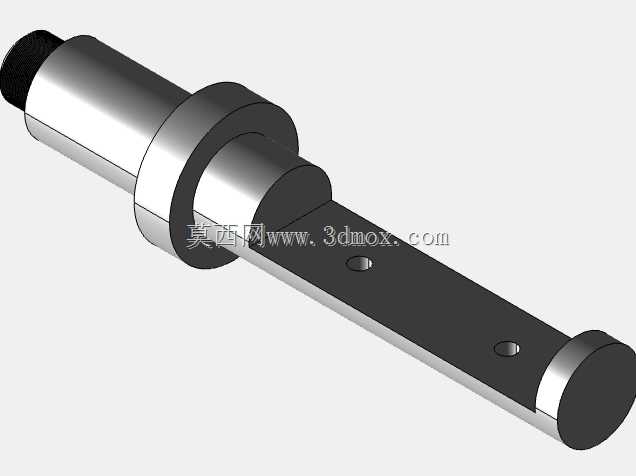

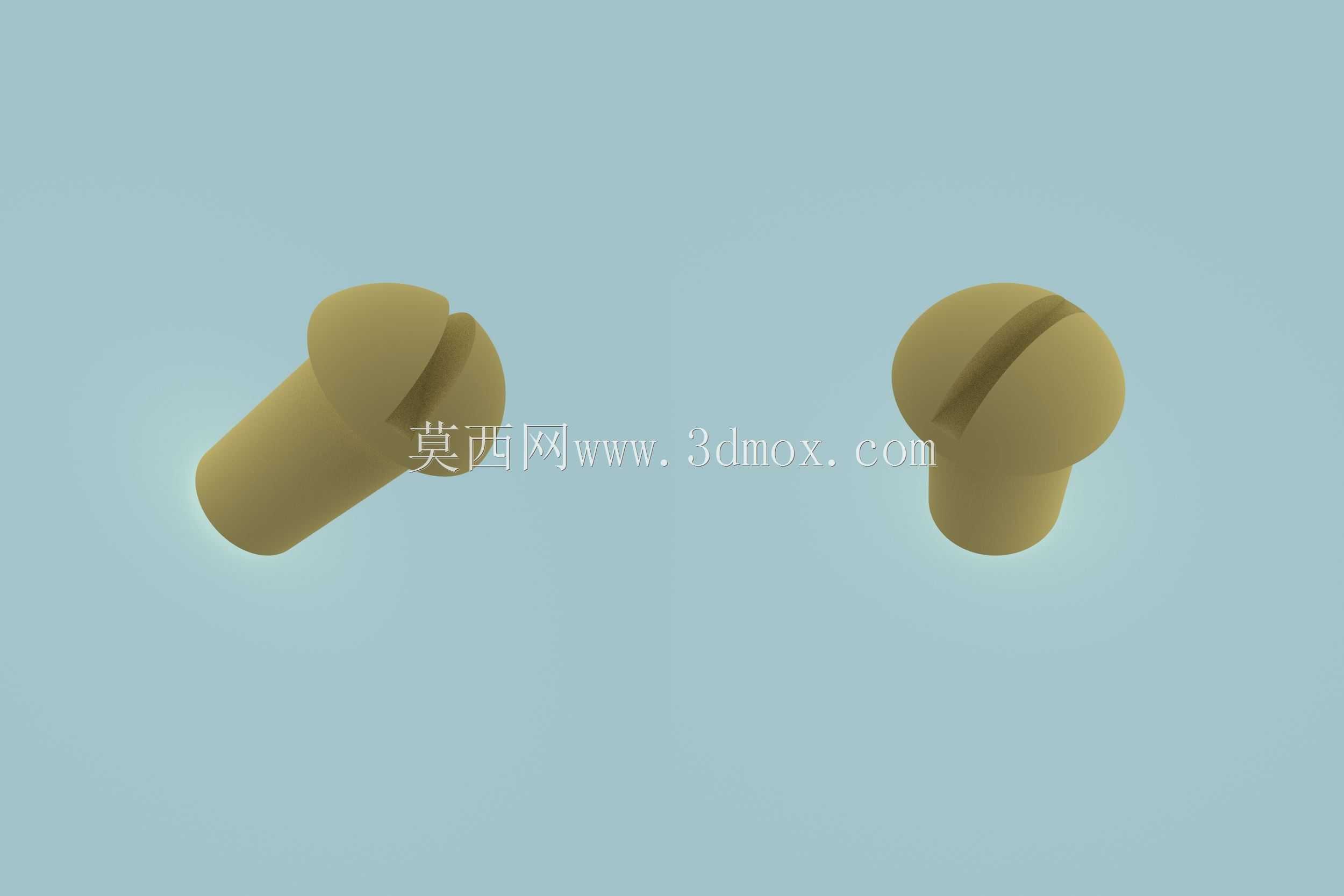

　　在设计建模过程中，首先根据公称通径确定阀体内腔的通流尺寸，再结合公称压力等级计算法兰的厚度、螺栓孔的中心距与孔径，保证安装尺寸符合通用管路法兰的匹配标准，避免出现现场安装时孔位不对中的问题。阀板的旋转角度设置为0到90度，对应全关到全开的行程，摇臂的初始角度与阀板全关位置对应，转动90度后刚好到达全开限位，结构上预留了限位块的安装位置，防止操作时过转导致密封面损坏。密封件的安装槽尺寸根据密封件的压缩量进行设计，保证装配后密封面有足够的预紧压力，同时不会因为压缩量过大导致密封件过早老化失效。阀杆与阀板的连接采用扁方加销钉的固定方式，既能传递启闭扭矩，又能避免长期使用后连接部位出现松动，保证阀板的转动角度与操作端的动作完全同步。

　　从安装边界来看，这套蝶阀的结构长度远小于同通径的闸阀，在管路布置空间紧张的场景下优势明显，法兰连接的形式也让它可以直接替换同参数的其他类型法兰阀门，不需要调整管路的原有安装位置。手动操作时，摇臂的力臂长度经过优化，在公称压力范围内，操作人员不需要借助额外的加力杆就可以完成启闭动作，降低现场操作的劳动强度。在日常运维场景中，这种结构的蝶阀可以在不拆卸阀体的情况下更换阀杆密封件，减少停机维护的时间成本，对于连续运行的生产管路来说，这一特性能有效降低运维对生产节奏的影响。针对不同的介质工况，只需要更换阀板与阀体之间的密封件材质，就可以适配水、油品、弱腐蚀性化工介质等不同流体，不需要改动主体金属结构，零部件的通用化程度较高，能降低备件的储备成本。建模过程中对所有配合面都做了公差匹配设计，比如阀杆与阀体衬套的配合间隙控制在合理范围，既保证转动灵活，又不会出现过大的间隙导致阀板晃动，法兰密封面的平面度也做了对应要求，保证安装后法兰连接处不会出现泄漏。
