阀块配套承载导向滚轮组件结构

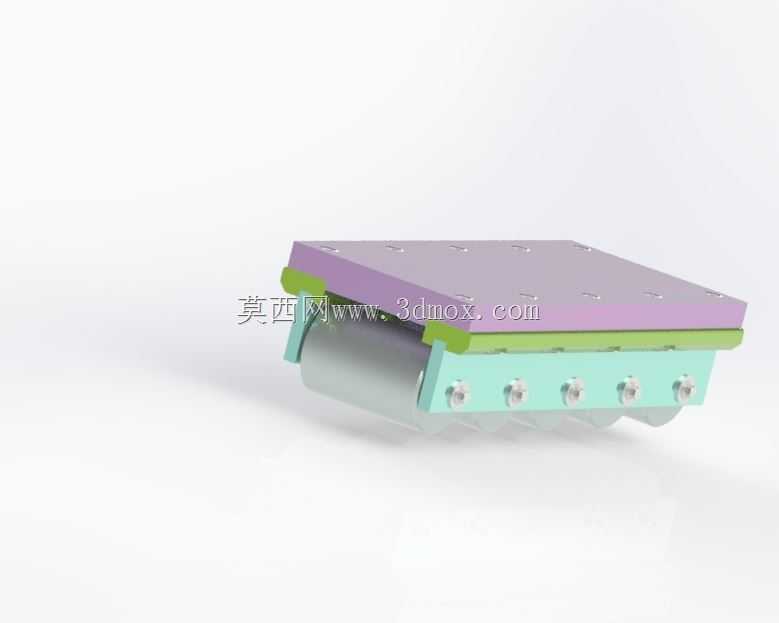

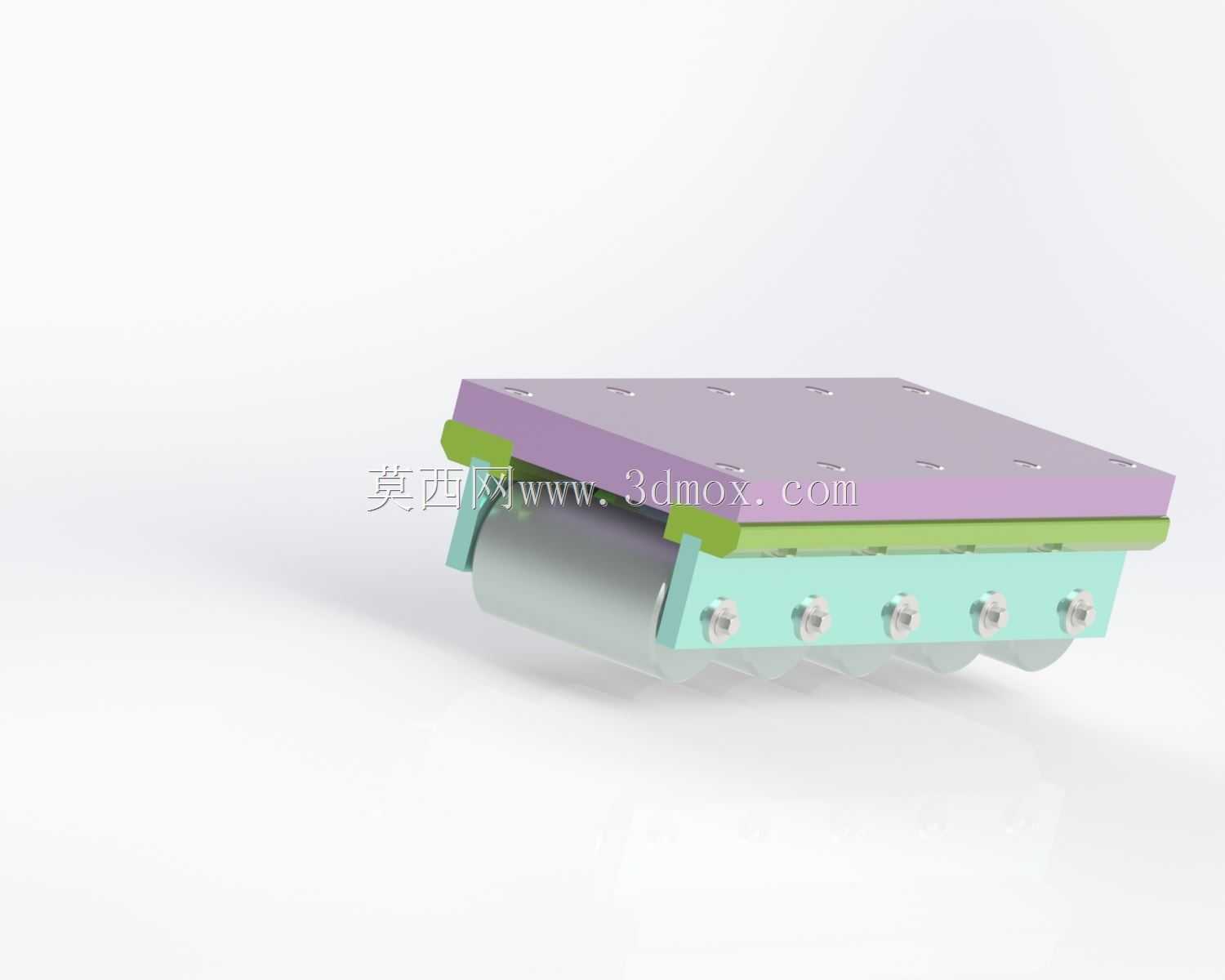

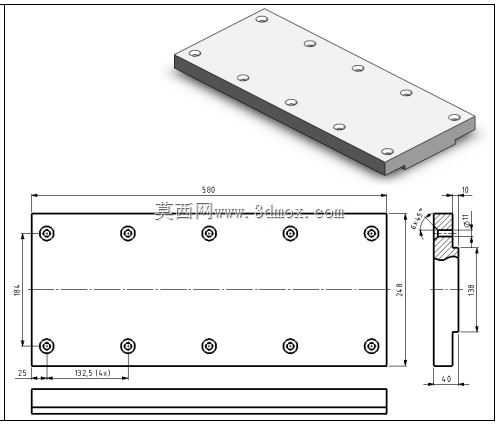

　　在流体控制类阀组的集成化应用场景中，这类滚轮组件多配套于重型阀块的滑移调节工位，承担阀块沿预设导轨方向的位移导向与负载承载作用，常见于多通路液压阀组的工位切换模块、大型工艺阀块的检修抽拉机构中，避免阀块金属本体直接与安装基座产生滑动摩擦，降低阀块调节时的操作阻力，同时减少配合面的磨损量，延长阀组整体的维护周期。从结构设计逻辑来看，该组件采用上置安装板加侧置固定座的组合形式，安装板上预留的阵列安装孔可直接与阀块底部的安装螺孔对位匹配，无需额外设计转接板，侧座上的紧固螺钉可将滚轮轴的支撑座牢牢锁附在安装板两侧，保证滚轮受力时不会出现侧倾偏移。

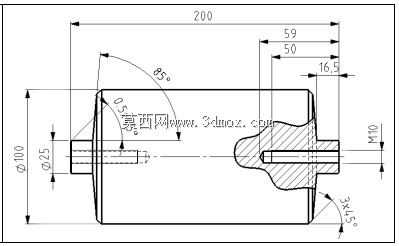

　　滚轮本身采用圆柱面结构，轴向长度覆盖安装板宽度的三分之二以上，接触面积更大，单位面积承载压强更低，可适配单块重量在百公斤级的重型阀块滑移需求，滚轮与安装板之间预留的间隙可避免滚轮转动时与安装板底面产生剐蹭，两侧的支撑座采用对称式设计，装配时无需区分左右方向，降低现场装配的出错概率。从安装边界来看，安装板的厚度控制在适配常规阀块安装沉孔的深度范围内，不会额外占用阀组的垂直安装空间，组件整体的高度可根据阀块底部与安装基面的间隙进行适配调整，滚轮突出安装板底面的高度经过精准核算，保证阀块安装后滚轮与导轨面完全贴合，同时阀块本体与基面之间预留有足够的排屑与排污间隙，避免工况中的金属碎屑、油污堆积在配合面处造成卡滞。

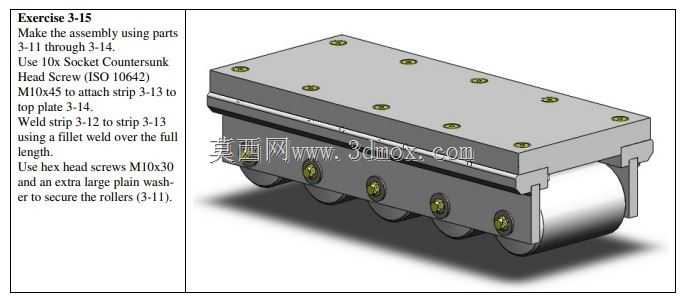

　　在实际工况运行中，这类滚轮组件可承受阀块换向时产生的径向冲击力，支撑座的加强筋结构可抵消滚轮受侧向力时产生的形变，滚轮的转动副采用免润滑的耐磨衬套结构，适配液压站周边多油污、多金属碎屑的复杂工况，无需频繁加注润滑脂即可保证长期顺畅转动。设计过程中优先考虑了装配的便捷性，所有紧固件均采用标准内六角螺钉，现场装配时仅需常规内六角扳手即可完成全部组装作业，组件的各零件均采用模块化设计，滚轮磨损后可单独拆卸更换，无需整体拆解阀块与安装板的连接结构，大幅降低后期维护的工时成本。

　　在阀块的动态调节工位中，该滚轮组件的运动直线度可控制在每米行程0.1mm以内，保证阀块滑移时各通路的对接精度，避免出现对接错位导致的流体泄漏问题，同时滚轮的圆柱面做了精磨处理，表面粗糙度控制在合理范围内，与导轨面配合时不会出现爬行现象，保证阀块调节过程的平顺性，即使在带压工况下进行阀块工位切换，也能保证操作力稳定在单人可操作的范围内，无需额外借助辅助顶升工具。
