电动汽车用同步驱动电机三维结构设计

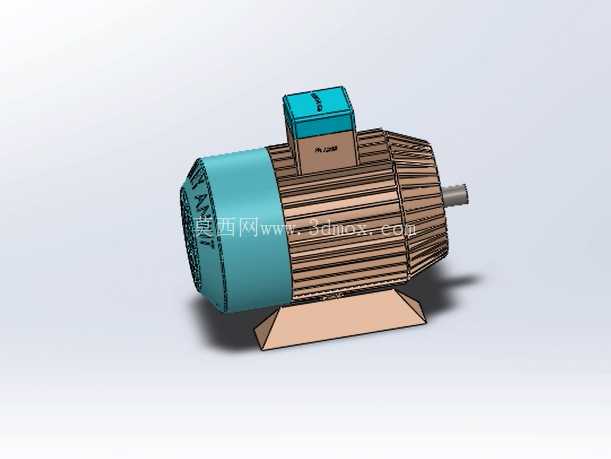

在新能源汽车动力系统的开发流程里，驱动电机作为核心动力输出部件，其结构合理性直接决定整车动力传递效率、安装适配性与运行可靠性，本次完成的电机三维结构设计，完全围绕电动汽车前舱或后驱平台的安装边界展开，覆盖从定子绕组排布、转子结构支撑到接线盒防护、安装底座定位的全细节建模。

从实际应用场景来看，这款同步电机适配纯电动乘用车的前驱布置方案，可匹配单级减速器完成动力输出，也可拓展用于小型商用电动车的驱动单元，日常运行覆盖0-12000rpm的转速区间，额定输出扭矩覆盖乘用车常用的150-220N·m区间，能够满足城市通勤、高速巡航等多工况下的动力输出需求。区别于工业用固定安装的电机，车载驱动电机需要兼顾轻量化与结构强度，因此在建模过程中，机壳部分采用轴向散热筋结构，沿圆周方向均匀排布的凸起筋条既可以增加散热面积，提升运行过程中的热交换效率，也能在不额外增加壳体壁厚的前提下提升整体结构刚度，降低车辆行驶过程中振动带来的结构形变风险。

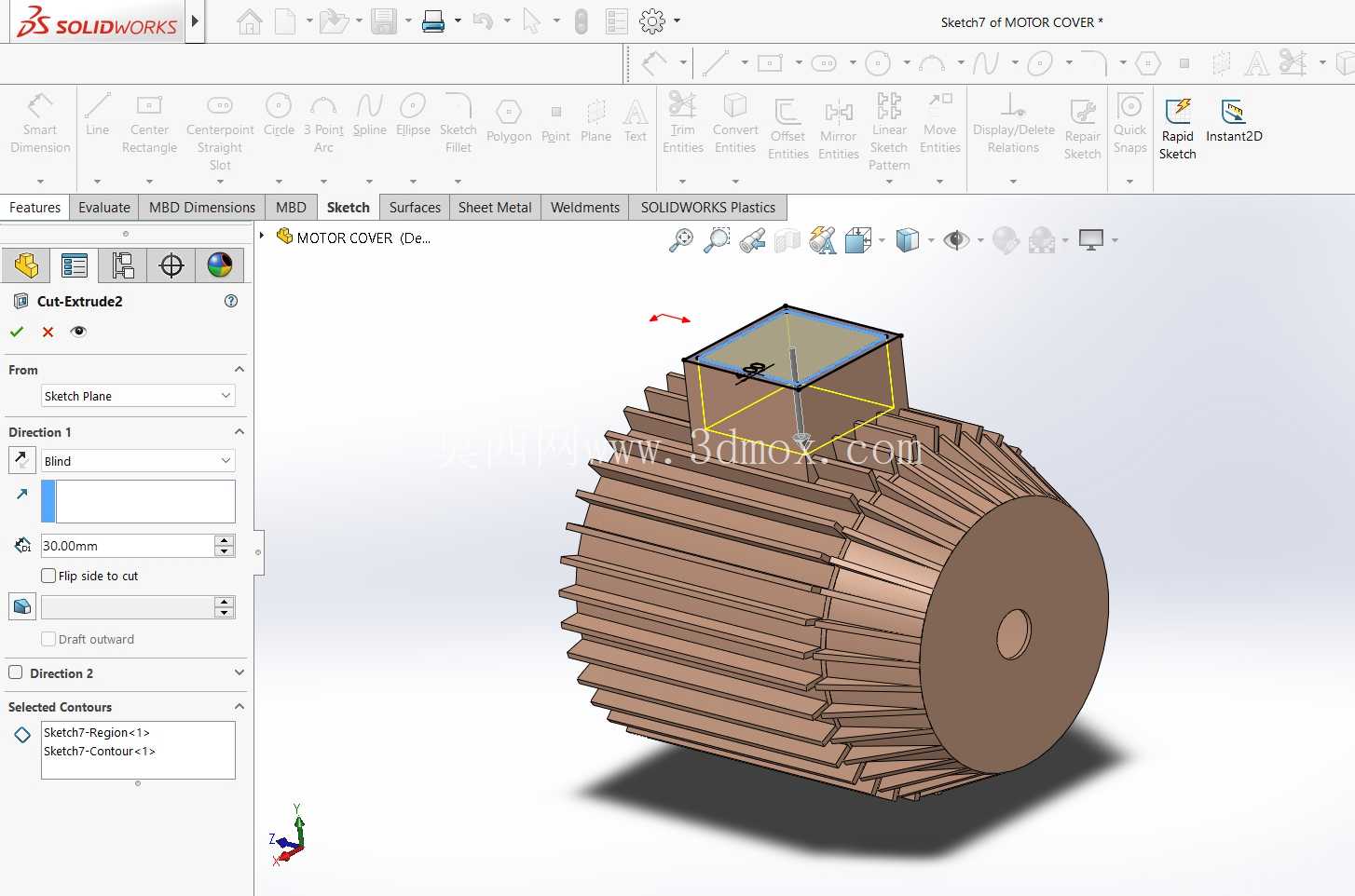

设计过程中首先确定的是安装边界尺寸，底部的梯形安装支座预留了四个标准螺栓安装孔，孔位间距参考主流乘用车副车架的安装点位设计，可直接适配现有多数纯电平台的安装支架，不需要额外做转接结构调整；输出轴端采用标准渐开线花键结构，可直接与减速器输入轴配合，轴伸长度控制在合理范围，避免装配后出现轴端干涉或者配合长度不足导致的传动失效问题。顶部的接线盒采用凸起式独立结构，接线腔与电机主腔体之间做了密封隔断设计，既可以预留高压接线端子、旋变传感器接线的排布空间，也能避免车辆行驶过程中泥水、灰尘侵入接线部位造成绝缘故障，接线盒的开盖方向朝上，方便整车装配过程中的接线操作与后期维护检修。

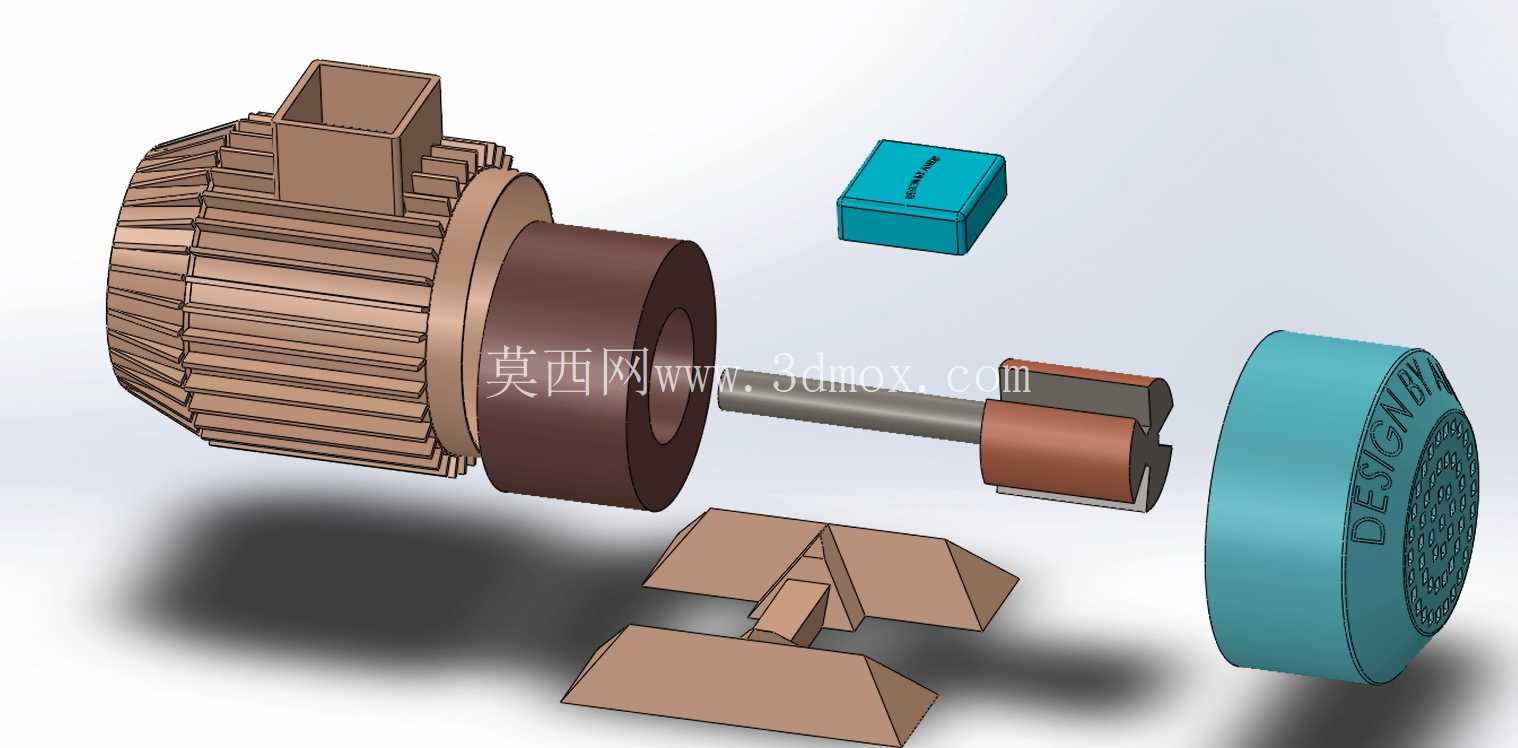

从功能特性来看，电机的端盖部分采用止口定位结构，与机壳的配合公差控制在IT7级，保证定子与转子之间的气隙均匀度，避免运行过程中出现扫膛问题；后端盖位置预留了编码器安装位，可适配主流的旋转变压器，实时反馈转子位置与转速信号，为电机控制器提供精准的控制参数。建模过程中对所有部件的装配关系做了完整约束，包括定子与机壳的过盈配合面、轴承与端盖轴承室的配合公差、转子与轴的键连接结构都做了细节还原，能够直接用于后续的工程图导出、装配干涉检查，也可作为CAE仿真分析的基础模型，开展结构强度、模态、散热等多维度的仿真验证。

考虑到车载工况的复杂性，电机的整体外形做了圆角过渡处理，避免锐边在装配过程中划伤高压线缆或者操作人员，机壳表面的散热筋高度经过反复调整，既保证足够的散热面积，也不会因为筋条过高导致安装过程中与周边部件发生干涉；接线盒的顶部做了微倾斜的导水面，可避免积水长期停留造成密封件老化。整个模型的所有结构都参考量产车载电机的实际工艺要求设计，机壳采用铸铝工艺的拔模角度，安装支座的加强筋排布符合铸造工艺要求，不会出现壁厚突变导致的铸造缺陷，所有可拆卸部件都预留了标准件的安装空间，可直接调用对应规格的螺栓、密封圈等标准件完成整机装配。
