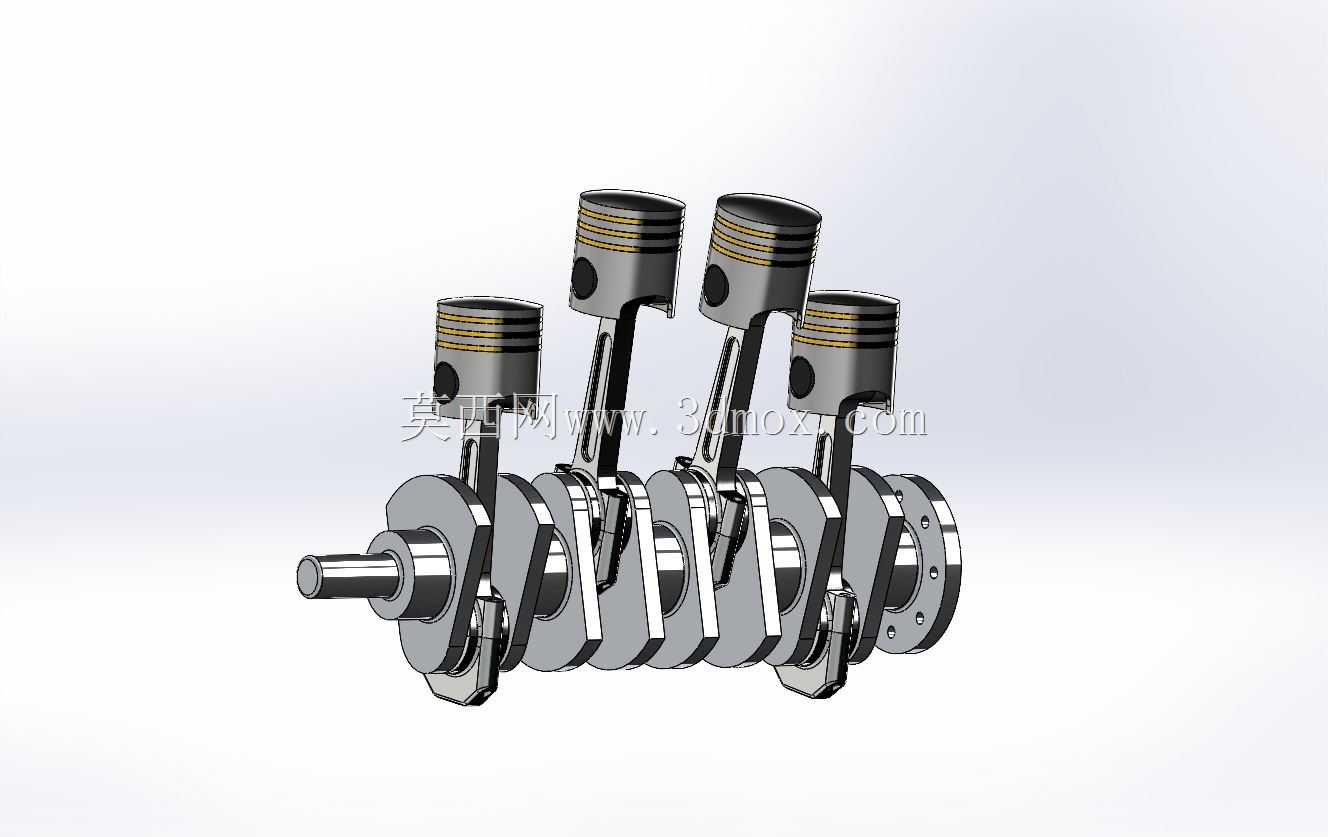

直列四缸内燃机曲柄连杆机构三维结构

这套直列四缸动力核心结构，是民用小排量燃油动力装置里应用覆盖率最高的构型，从家用代步乘用车的动力单元，到小型通用发电机组、轻型农用作业机械、小型工程辅助设备的动力源，都能见到同构型结构的身影。整套结构的核心功能是完成燃料化学能到旋转机械能的转换，四个活塞沿气缸轴线做往复直线运动，通过连杆将直线作用力传递到曲轴的曲柄销位置，把往复运动转化为曲轴的连续旋转运动，向外输出可直接驱动负载的扭矩。

从结构设计逻辑来看，直列四缸的布局首先平衡了做功间隔与整机尺寸的矛盾：四缸交替做功的间隔为180度曲轴转角，相比三缸结构能大幅降低一阶、二阶往复惯性力带来的整机振动，不需要额外加装体积庞大的平衡轴结构就能满足民用设备的NVH控制要求，同时整机沿曲轴轴向的长度控制在合理区间，不会像V型六缸、八缸结构那样占用过多横向布置空间，适配前置前驱乘用车、小型固定式机组这类安装空间局促的应用场景。

单个活塞组件的设计完全贴合往复运动的受力特性：活塞头部预留了三道环槽，分别安装两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免做功行程的燃气下窜到曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油过量消耗。活塞销采用全浮式设计，工作状态下可在活塞销座与连杆小头衬套之间自由转动，让磨损均匀分布在接触表面，延长组件的使用寿命。连杆采用工字型截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，连杆大头采用剖分式设计，通过连杆螺栓与曲轴曲柄销紧固，装配时可从气缸体下部完成组件安装，不需要额外扩大气缸直径就能满足装配要求。

曲轴部分采用整体式锻造结构，四个曲柄销沿曲轴周向间隔90度均匀布置，对应四个气缸的做功顺序，前后端分别预留了正时驱动、飞轮安装的法兰与轴颈结构，主轴颈与曲柄销之间设计了贯通的油道，可将主油道送来的压力润滑油输送到各个摩擦副表面，形成稳定的油膜避免干摩擦。曲轴的平衡块与曲柄臂一体成型，每个平衡块的重量与重心位置都经过匹配计算，抵消曲柄销、连杆大头部分旋转运动产生的离心力，让曲轴在高转速运转时保持动平衡状态，避免轴承承受额外的交变载荷。

从安装边界来看，整套曲柄连杆机构的所有运动部件都被封闭在气缸体与曲轴箱形成的腔体内，活塞外圆与气缸内壁保持微米级的配合间隙，曲轴主轴颈通过轴瓦安装在缸体的主轴承座上，轴向定位由中间主轴承座的止推片完成，限制曲轴工作时的轴向窜动量。整机装配完成后，曲轴前端伸出缸体的部分用来安装正时齿轮、皮带轮，驱动配气机构与冷却水泵、发电机等附件，后端伸出部分连接飞轮与离合器组件，将动力传递到后续的传动系统中。

在实际工程应用中，这类结构的建模过程需要重点关注运动干涉校验：活塞运行到上止点、下止点位置时，连杆与曲轴平衡块、缸体下部的避让空间需要预留足够的安全间隙，曲轴旋转过程中曲柄臂不能与缸体、油底壳结构发生碰撞；同时各个摩擦副的配合公差需要符合内燃机设计的通用规范，活塞与气缸壁的间隙、轴瓦与轴颈的过盈量都要控制在合理范围，避免工作状态下受热膨胀出现卡滞，或者间隙过大造成密封失效、异响等问题。这套结构的参数匹配也直接决定了动力装置的基础输出特性，曲柄半径与连杆长度的比值会影响活塞的运动加速度与侧推力大小，活塞直径与行程的比值则决定了发动机是偏向高转速功率输出还是低转速扭矩输出，可根据不同的应用场景调整对应尺寸参数，满足不同设备的动力需求。
