直列四缸内燃机曲柄活塞组结构

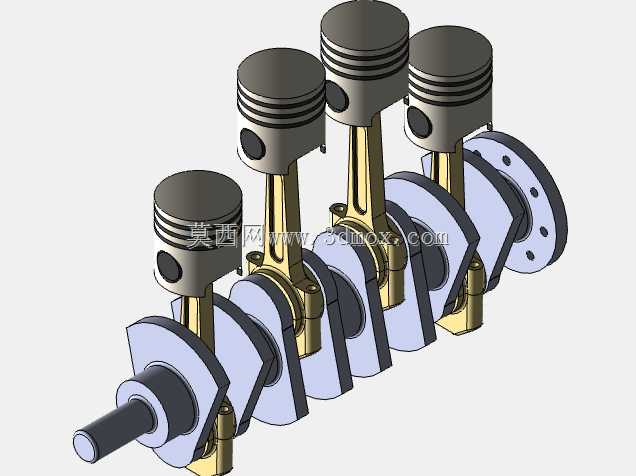

　　这套直列四缸动力核心结构，是小排量乘用车动力单元里应用最广泛的构型，日常接触的家用燃油轿车、小型货运微卡、低功率非道路作业机械里，都能找到同构型的动力部件。不同于V型、水平对置等多缸布局，直列排布的缸体结构在加工阶段对同轴度、缸孔位置度的控制难度更低，整机装配环节的工序复杂度也更小，后期运维时的气门间隙调整、活塞环更换等作业，不需要拆解过多附属结构就能完成操作。从结构组成来看，整套部件包含四个独立的活塞单元、对应匹配的连杆构件、整体式锻造曲轴，活塞头部预留了三道环槽，分别对应气环与油环的安装位，气环负责密封燃烧室的高压燃气，避免做功冲程的压力泄漏影响动力输出效率，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室造成异常烧损。

　　连杆采用小头活塞销连接、大头轴瓦抱合曲轴曲柄销的结构，设计阶段需要严格核算连杆的摆动角度范围，避免活塞运行到上下止点时，连杆杆身与缸孔下沿、曲轴平衡块发生运动干涉。曲轴的四个曲柄销按照1-3-4-2的做功间隔角错开布置，保证四个气缸的做功冲程均匀交替，让曲轴输出的扭矩波动控制在合理区间，平衡块的配重经过精确计算，抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运行时的振动幅度。设计过程中需要重点关注各部件的安装边界尺寸，活塞的行程长度直接决定整机的排量参数，曲柄半径与连杆长度的比值需要控制在合理范围，比值过大会导致活塞侧压力过大加剧缸壁磨损，比值过小则会造成整机高度尺寸超标，影响动力舱的布局适配性。

　　曲轴两端的输出端、飞轮端需要预留标准的连接接口，前端对接正时轮系、水泵驱动轮等附属部件，后端连接飞轮与变速箱输入轴，安装时需要保证曲轴轴向间隙在设计公差范围内，间隙过大会造成运行时轴向窜动，间隙过小则会在热机状态下出现轴瓦卡滞的故障。实际应用场景中，这类直列四缸结构的动力输出特性偏向中低转速区间的扭矩储备，很适合城市道路工况下的频繁启停、加减速需求，相比三缸结构，四缸的做功间隔更均匀，怠速状态下的抖动控制表现更好，不需要额外加装平衡轴就能满足乘用车的NVH设计要求。

　　建模阶段需要还原各部件的运动配合关系，活塞与缸壁的配合间隙、连杆大头与曲柄销的配合公差、曲轴主轴颈与主轴承座的同轴度要求，都需要在模型里预留对应的公差带，方便后续做运动仿真验证时，能准确模拟出实际运行中的摩擦、受力情况。另外活塞销的偏移设计也在模型里做了体现，活塞销孔中心相对活塞中心向主承压侧偏移微小距离，能够缓解活塞经过上止点时的换向敲击声，降低整机运行的机械噪音。曲轴的油道走向也做了结构化还原，主轴颈与曲柄销之间的斜向油道，能够将主油道的压力润滑油输送到连杆大头轴瓦位置，保证高转速运行时各摩擦副都能得到充分润滑，避免出现干磨烧瓦的严重故障。
