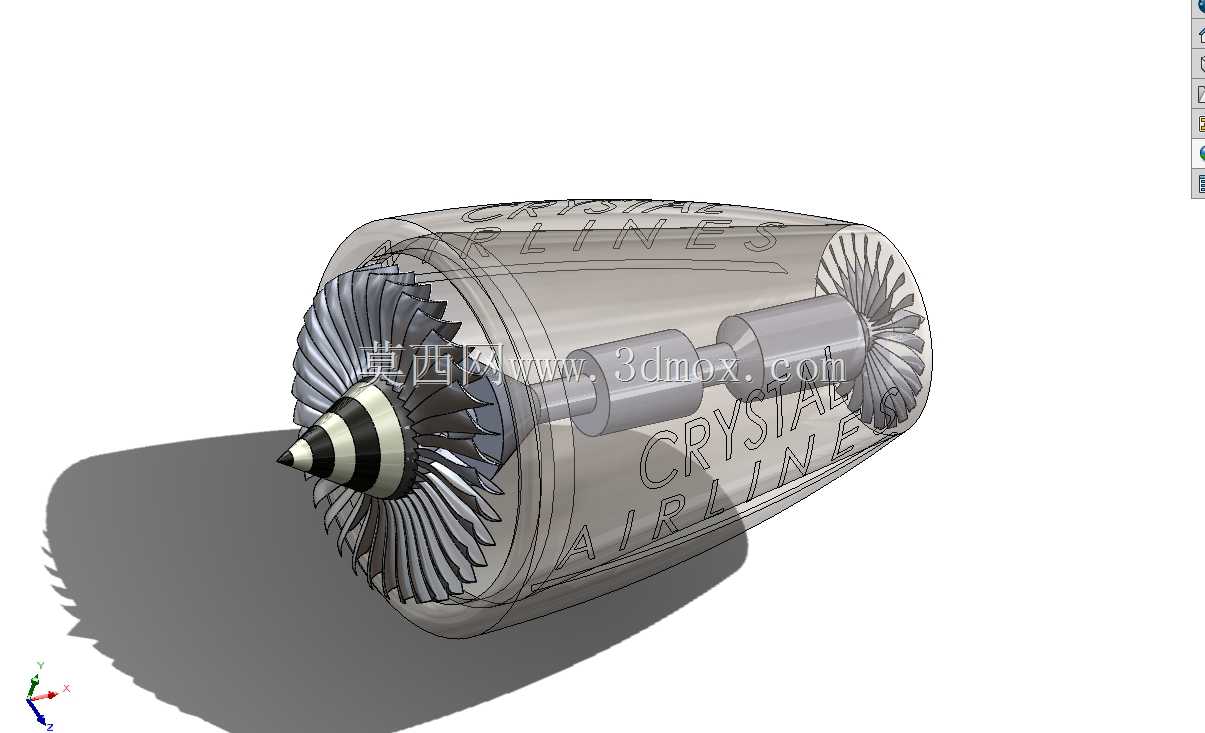

航空涡扇喷气发动机结构三维设计

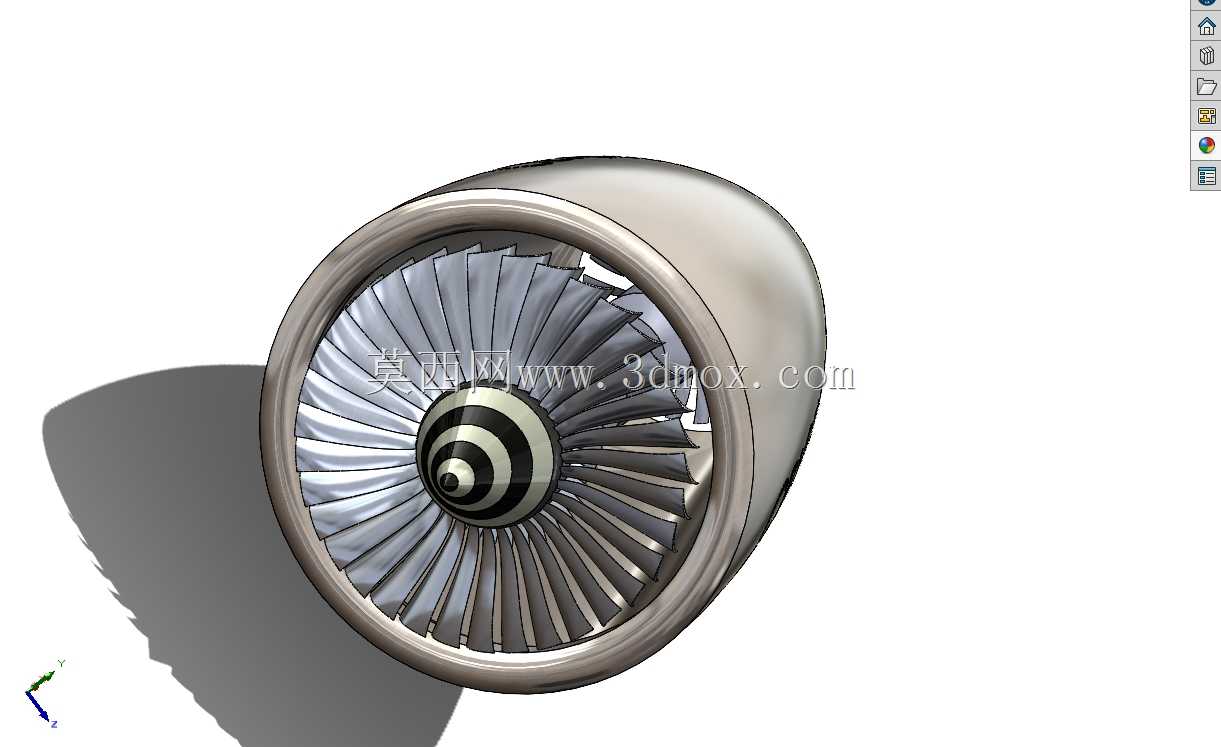

这款喷气发动机的三维结构设计，核心围绕航空动力场景的实际运行需求展开，首先从进气道的气动外形切入，采用大涵道比的圆滑过渡外罩设计，前缘做了圆弧修型处理，能够在亚音速飞行阶段有效降低进气阻力，同时避免进气道内壁产生气流分离，保证进入风扇段的气流均匀度，减少后续压气机段的喘振风险。从结构布局来看，前端风扇组件采用宽弦叶片设计，每一片叶片的叶型都沿展向做了扭转角度渐变处理，从叶根到叶顶的安装角逐步减小，匹配不同半径位置的线速度差异，让整个风扇截面的气流加压效率保持在较高区间，叶片根部采用燕尾型榫头结构与轮盘连接，能够承受高速旋转下的巨大离心载荷，同时预留了热膨胀的间隙余量，避免高温工况下出现结构卡滞。

在安装边界的设计考量上，整个发动机的外廓尺寸遵循主流大涵道比涡扇的安装适配逻辑，最大外径集中在风扇段位置，向后的核心机段逐步收窄，形成流畅的外部型面，既满足气动减阻需求，也适配机翼吊舱的安装空间约束，吊点位置预留了核心机机匣上方的安装凸台结构，能够匹配标准的发动机挂架连接接口，不需要额外做结构改装就能适配常见的窄体民用客机动力安装需求。核心机部分的压气机段采用多级轴流布局，每一级的静子叶片都做了可调角度设计预留，能够在不同工况下调整气流攻角，拓宽发动机的稳定工作范围，燃烧室段采用环形腔室结构，火焰筒的壁面设计了多排冷却气孔，能够在高温燃烧环境下保证壁面温度处于材料耐受区间，延长热端部件的使用寿命。

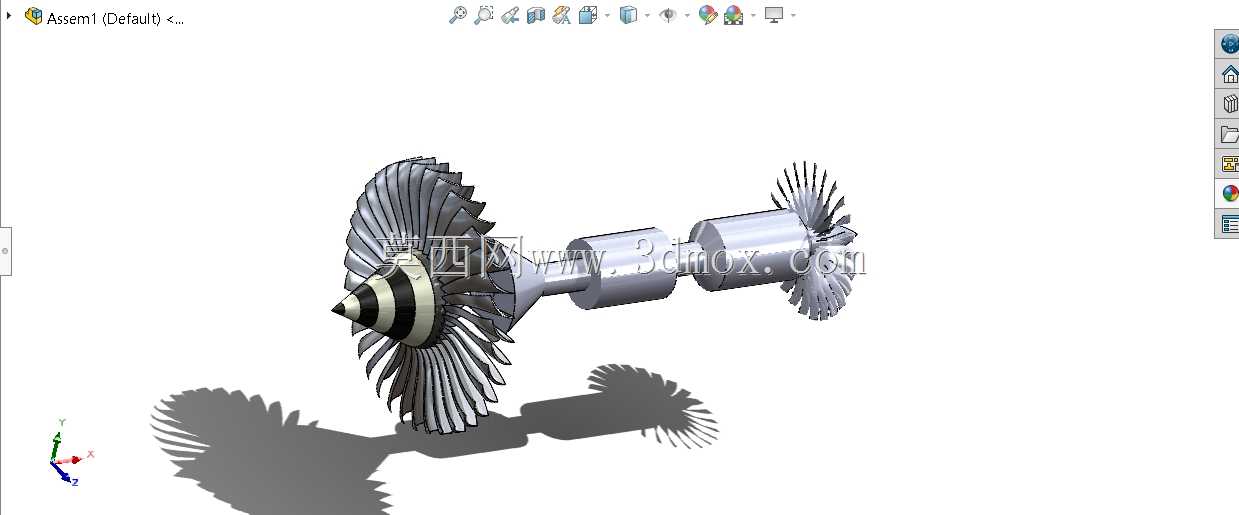

涡轮段作为动力输出的核心部件，高压涡轮与高压压气机采用同轴连接，低压涡轮与前端风扇通过另一根轴系嵌套连接，两根轴系的转速独立匹配，让风扇在低转速下就能实现大推力输出，同时降低核心机的工作负荷，涡轮叶片采用带气膜冷却孔的空心结构设计，能够引导压气机段引出的低温气流流过叶片内部，从表面小孔流出形成冷却气膜，隔绝燃烧室出口的高温燃气，保证叶片在高温高转速工况下的结构强度。尾喷管段采用收敛型出口设计，能够在亚音速工况下将涡轮后的燃气加速排出，产生额外的推力，喷管内壁做了耐高温涂层的结构预留，同时在喷管与涡轮段的连接位置设计了膨胀节结构，能够吸收热态工作下的轴向热变形量，避免结构热应力累积导致的部件损坏。

从功能特性的角度来看，整个结构的设计充分考虑了日常维护的便利性，外罩采用分瓣式快拆结构设计，不需要完全拆解发动机就能完成风扇叶片的检查与更换，核心机段的机匣预留了孔探仪检测口，能够在不拆解核心机的情况下检查压气机、涡轮叶片的损伤情况，大幅降低维护的时间成本。润滑系统的油路通道在机匣内部做了集成化设计，减少外部管路的数量，降低飞行过程中管路破损导致的故障概率，轴承位置的密封结构采用非接触式迷宫密封，既能够保证润滑油不泄漏到气流通道内，也能减少密封件的磨损，延长部件的更换周期。

在实际应用场景中，这类结构的喷气发动机主要作为民用亚音速客机的主动力装置，能够在万米高空的巡航工况下长时间稳定工作，提供足够的推力同时保持较低的燃油消耗率，也可以经过结构改型后作为大型无人机的动力系统，适配长航时飞行的动力需求。设计过程中对每一个转动部件的质心都做了对中调整，保证整个转子系统的动平衡精度，减少高速旋转下的振动值，降低发动机工作时的噪声与结构疲劳风险，机匣的承力结构采用高强度合金材料的等强度设计，在保证足够结构强度承受叶片断裂等极端工况载荷的前提下，尽可能降低结构重量，提升发动机的推重比参数。
