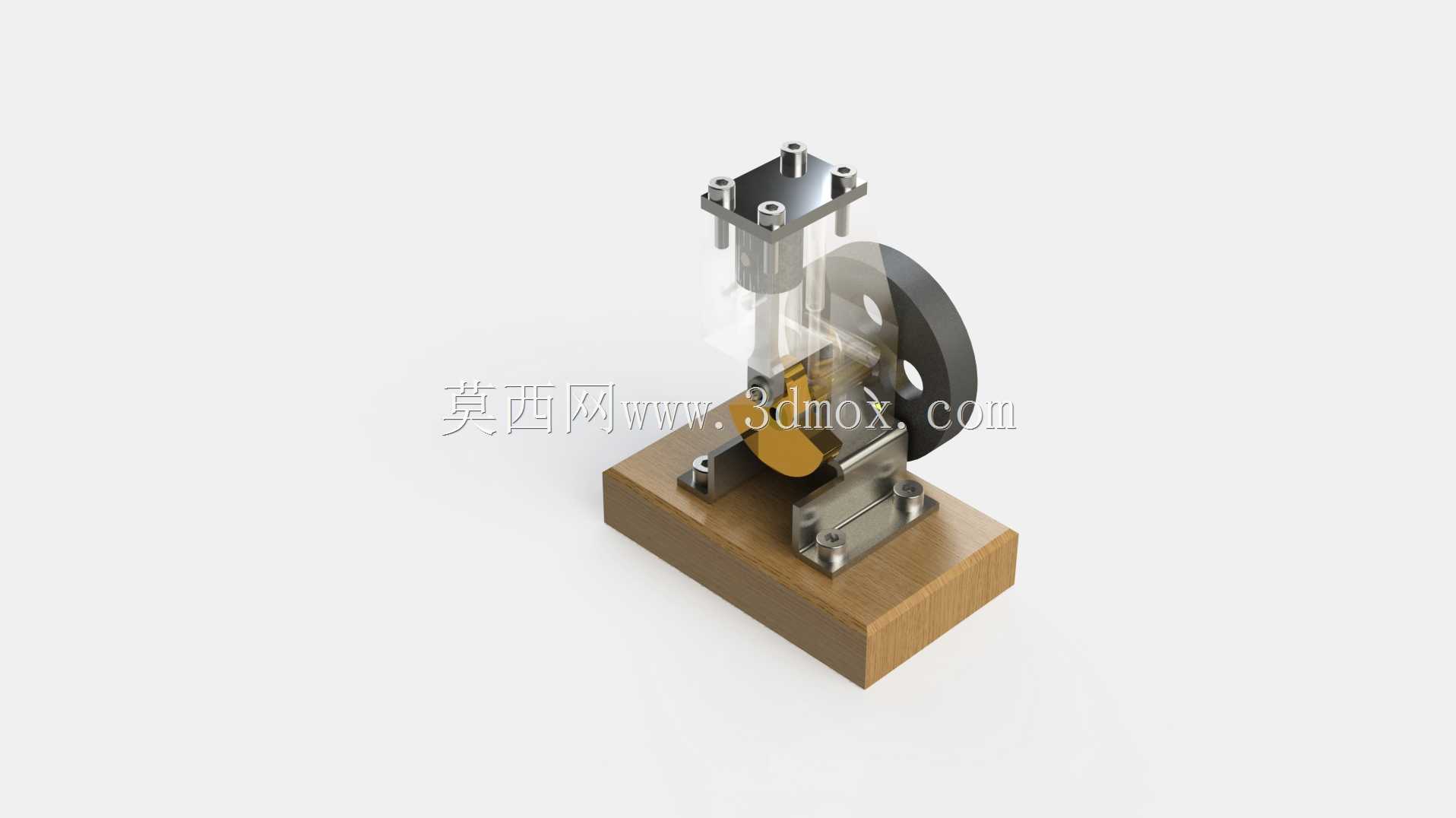

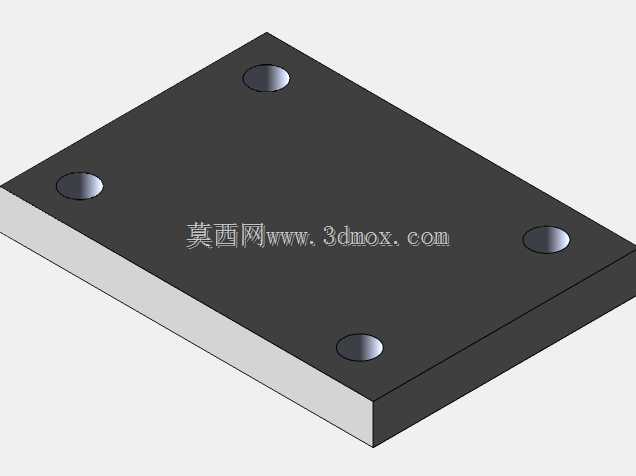

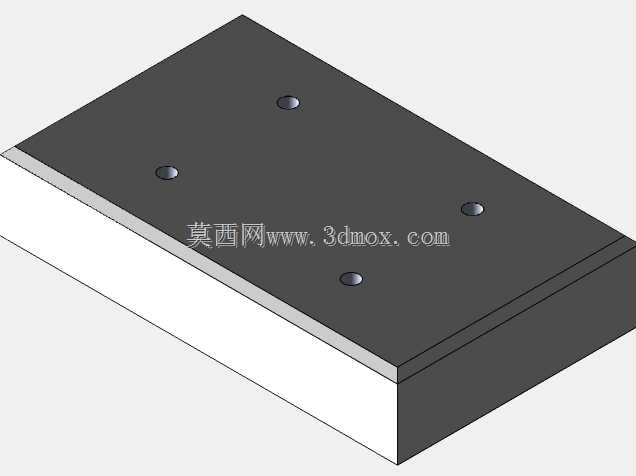

在工业自动化生产线的工装夹具驱动、小型输送线的间歇动力供给、易燃易爆工况下的动力输出场景中,气动类动力装置凭借无电火花、过载自动卸荷、启停响应速度快的特性,一直是气动回路设计中的核心执行元件。这款立式活塞结构的气动动力装置,采用压缩空气作为动力介质,整体采用立式布局,底部设置方形安装基座,基座上预留四个对称分布的安装定位孔,可直接通过螺栓固定在设备安装面板或者阀块集成安装面上,安装基座的平面度公差控制在0.02mm以内,保证运行过程中缸体与传动组件的同轴度,避免偏磨导致的密封件过早失效。

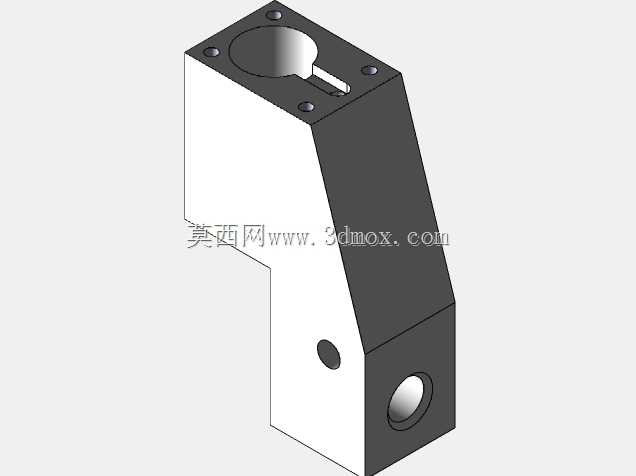

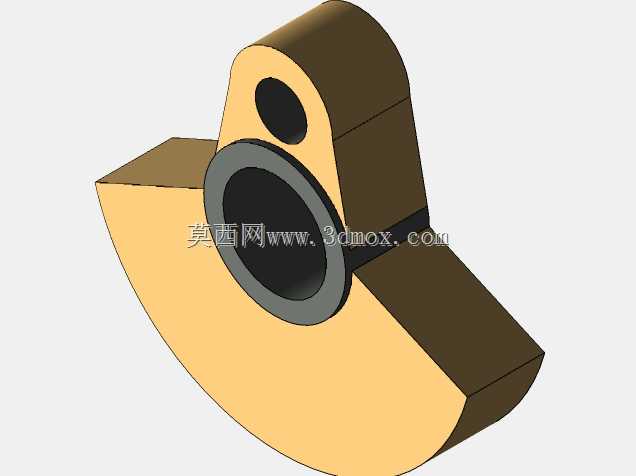

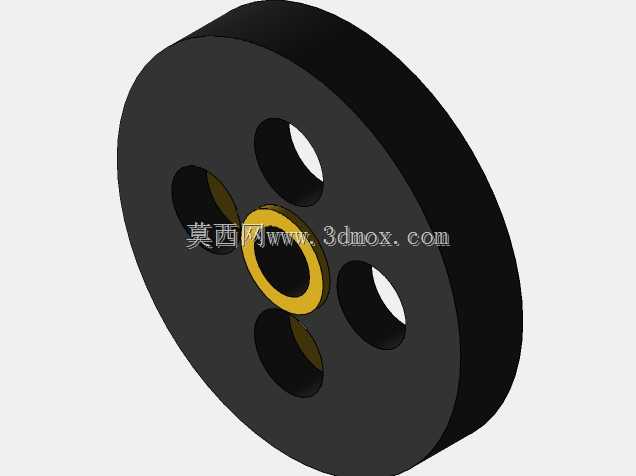

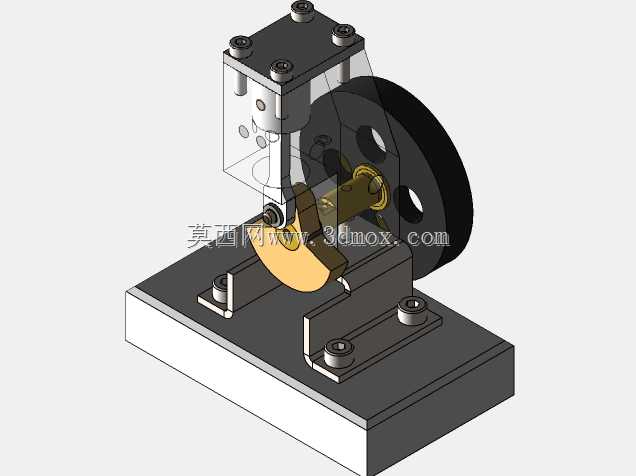

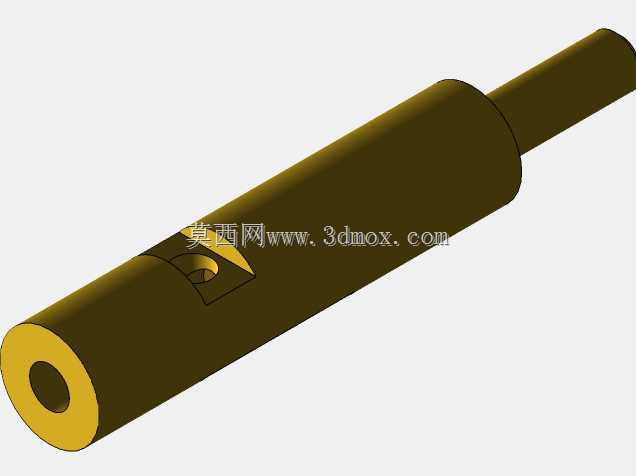

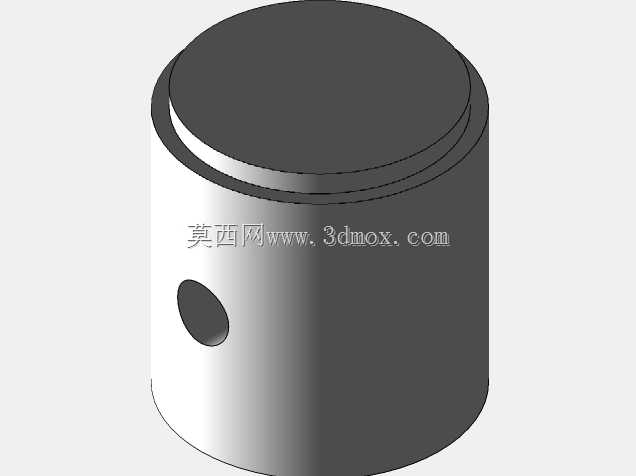

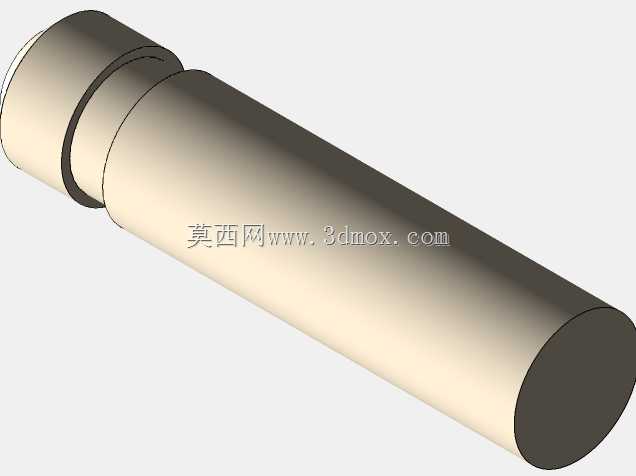

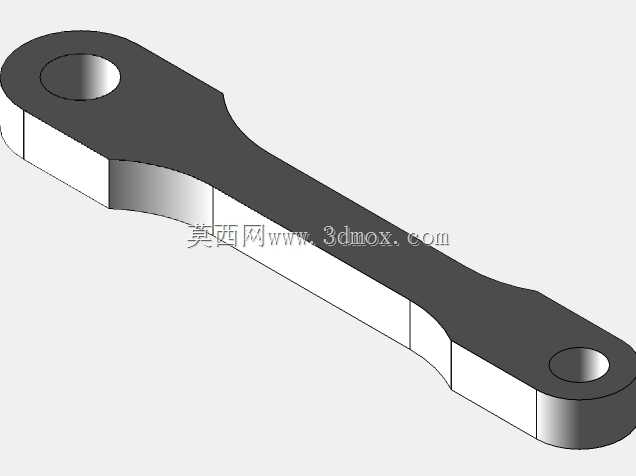

动力发生部分采用单活塞往复式结构,缸体部分采用透明可视化的外罩设计,在教学演示、原理验证场景中可以直观观察活塞的往复运动过程,实际工业应用版本可替换为金属缸体提升耐压等级。活塞与连杆采用铰接式连接,连杆下端连接曲柄滑块转换机构,将活塞的直线往复运动转换为曲轴的旋转运动,曲轴输出端连接大直径惯性飞轮,飞轮的作用是储存活塞做功冲程的能量,抵消排气、进气冲程的转速波动,让输出扭矩更加平稳,避免低速运转时出现卡顿现象。进气口设置在装置底部,压缩空气进入缸体后推动活塞上行,到达上止点后配气机构切换气路,缸体内腔与排气口连通,活塞在飞轮惯性带动下下行完成排气过程,循环往复持续输出旋转扭矩。
从安装边界来看,整体结构的横向最大尺寸集中在飞轮侧,安装时需要在飞轮周边预留不小于30mm的安全间隙,避免飞轮运转过程中与周边管线、结构件发生干涉;纵向尺寸从安装基座底面到缸体顶部的高度,适配大多数小型设备的阀岛上方安装空间,不需要额外加高安装支架。气路接口采用标准气动快插接口规格,可直接对接现场常用的8mm或者6mm气动软管,不需要额外加工转换接头。

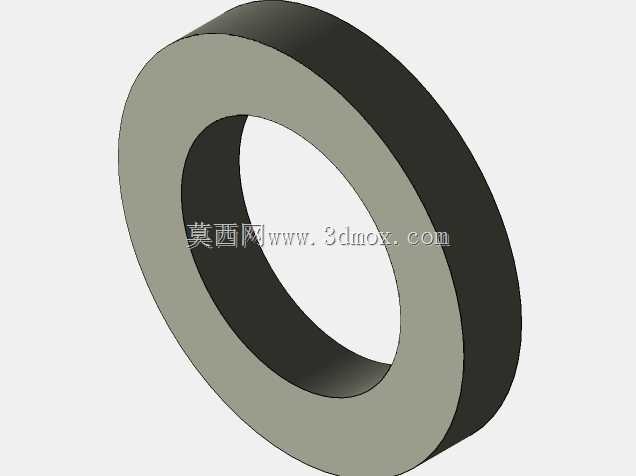

设计过程中,配气机构的正时匹配是核心难点,配气阀的切换时机需要与活塞的上下止点位置精准对应,若进气时机提前量过大,会出现活塞上行阻力过大、启动困难的问题;若排气时机滞后,则会导致缸内残余压缩空气形成反压,降低输出效率。建模过程中需要先完成曲柄连杆机构的运动仿真,验证活塞行程与曲轴转角的对应关系,再根据运动曲线匹配配气阀的开闭角度,保证整个运转循环的气路切换顺畅。密封结构采用活塞环加O型圈的双重密封设计,活塞环采用低摩擦的聚四氟乙烯材质,既保证压缩空气的泄漏量控制在允许范围内,又能降低活塞往复运动的摩擦阻力,减少长时间运转的磨损量,延长维护周期。
在实际选型应用中,这类小功率气动动力装置适合用于恒定小负载的连续旋转驱动场景,比如小型物料分拨机构的驱动、气动传送带的辊筒动力、教学实验台的动力演示单元,相比电动马达,它可以在高粉尘、高湿度、有防爆要求的涂装车间、烟花爆竹生产工位、化工试剂灌装工位使用,不需要额外做防爆防护处理,过载时只会出现转速降低或者停转,不会出现电机烧毁的问题,负载移除后可以自动恢复运转,故障率远低于同功率的电动驱动装置。
结构上的飞轮除了稳速作用,还可以通过在飞轮侧面加装感应片,配合磁性开关实现转速信号的采集,方便接入气动系统的闭环控制回路,根据实际需要调整供气压力来实现输出转速、扭矩的调节,供气压力在0.4MPa到0.8MPa的常规工厂气源压力范围内都可以稳定工作,不需要额外配置增压或者减压元件,直接接入车间现有气源回路即可使用。安装基座与上部缸体、传动组件采用模块化设计,后期维护时可以单独拆解更换密封件、轴承等易损件,不需要将整个装置从安装面上拆除,降低现场维护的工作量。
