连杆式四足仿生行走机械结构设计

这套连杆驱动的足式行走结构，核心是复刻畜力行走的步态逻辑，完全依靠刚性连杆的运动耦合实现迈步动作，没有额外的电控步态分配单元，整套机构的动力输入仅需单轴旋转输入，就能同步带动前后两组腿完成交替抬升、前伸、落地、后蹬的完整行走循环，在低速重载的短途搬运场景里，这类纯机械行走结构比轮式结构的地形适配性更强，不需要平整硬化路面，在工地碎石路面、农田松软土层、厂区非铺装临时通道上都能稳定行走，不会出现轮式结构容易打滑、卡滞的问题。

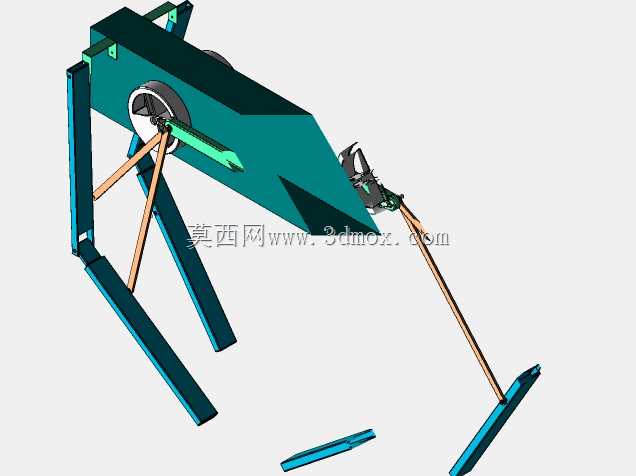

从结构布局来看，主体承载框架采用箱型截面设计，既作为动力输入轴的安装基座，也承担整体载荷的传递作用，输入轴上的偏心轮是整套步态生成的核心，偏心轮的偏心距直接决定了单步的步幅大小，前后腿的连杆通过不同相位的铰接点连接在偏心轮的联动盘上，相位差设置为180度，保证对角腿组交替动作，行走过程中始终有至少两条腿接触支撑面，不会出现重心失稳侧翻的问题。腿部结构采用两段式铰接设计，上段连杆负责抬腿高度控制，下段支撑腿负责落地后的支撑与后蹬发力，两段连杆之间设置有限位挡边，避免抬腿过程中腿部过度弯折导致运动干涉，同时在支撑腿的末端设置有加宽的支撑脚，增大与地面的接触面积，降低松软地面的下陷深度，提升非铺装路面的通行能力。

设计过程中首先确定的是步态参数，单步步幅控制在主体框架长度的三分之一，避免步幅过大导致重心偏移超出支撑多边形范围，抬腿高度设置为120mm，能够覆盖常规工地路面的碎石、土块等常见障碍物，不需要额外的越障调整动作。安装边界方面，整套机构的动力输入轴中心高度距离主体框架底面220mm，可直接匹配常规的低速减速电机输出轴，不需要额外加装链轮、带轮等变向传动部件，腿部完全收拢时的横向宽度不超过主体框架宽度的1.2倍，不会额外占用过多的通行宽度，在狭窄的厂区通道、农田田埂上都能顺利通行。

在实际应用场景中，这类纯机械行走结构可以作为小型短途搬运设备的行走底盘，搭配载货平台后可用于厂区内的工件转运、农田里的农资运输，不需要复杂的电控系统，维护成本极低，仅需定期对铰接点加注润滑脂就能长期稳定运行，相比带复杂步态控制器的足式机器人，这套结构的制造成本不足其十分之一，对使用人员的技术要求也更低，适合在没有专业运维人员的基层作业场景使用。结构设计上所有铰接点都采用销轴加耐磨衬套的连接方式，衬套采用自润滑铜合金材质，长时间运行也不会出现过度磨损导致的步态偏差，连杆的受力点都经过有限元校核，在额定载荷下的最大变形量不超过0.5mm，不会因为连杆变形导致运动卡滞。

整套机构的运动逻辑完全依靠机械结构实现，不存在电控系统的信号延迟、故障报错等问题，在高粉尘、高湿度的恶劣作业环境下适应性更强，不会因为环境因素导致电子元件失效，只要动力输入保持稳定旋转，就能持续完成行走动作，甚至可以直接连接柴油机、汽油机等传统动力源，不需要额外供电，在无电网覆盖的野外作业场景也能正常使用。腿部的连杆长度可以根据实际使用场景调整，需要更高越障能力时可以加长上段连杆的长度，需要更大步幅提升行走速度时可以调整偏心轮的偏心距，整体结构的模块化程度很高，不需要重新设计主体框架就能完成参数调整，适配不同的作业需求。
