立式可调工装夹具工作站结构设计

项目分类:工装 发布时间:2026-07-14 ID:1195026
  • 立式可调工装夹具工作站结构设计
  • 立式可调工装夹具工作站结构设计
  • 立式可调工装夹具工作站结构设计
  • 立式可调工装夹具工作站结构设计
  • 立式可调工装夹具工作站结构设计
  • 立式可调工装夹具工作站结构设计
  • 立式可调工装夹具工作站结构设计
  • 立式可调工装夹具工作站结构设计

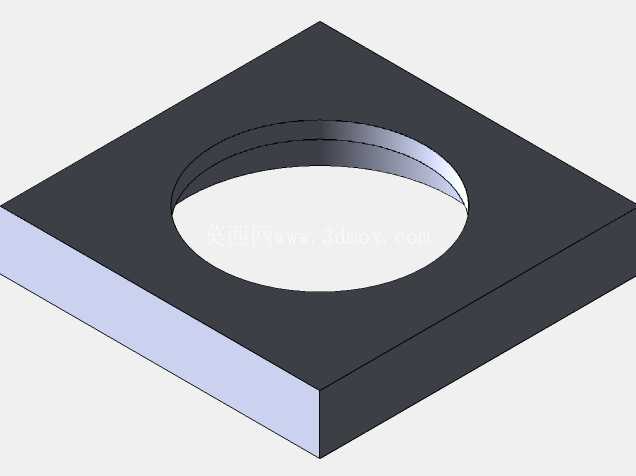

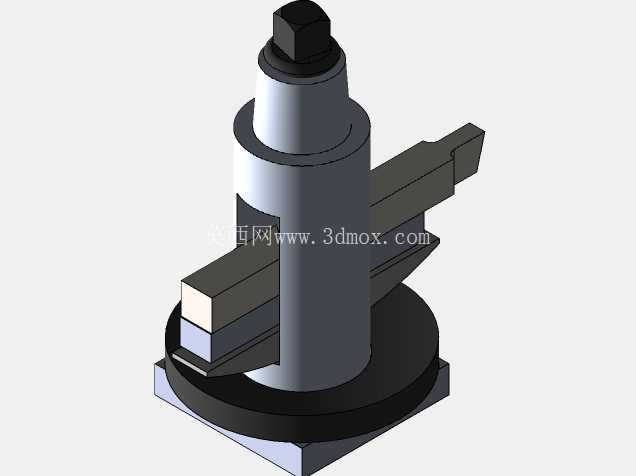

  这套立式装夹工位结构,主要面向压铸工序后工件的机加工定位、去毛刺工位固定、尺寸检测装夹场景,在中小型压铸件的批量加工产线中,这类工位器具直接决定了单件装夹的辅助时长与重复定位精度。从结构组成来看,底部采用方形安装法兰作为整机承载基准,法兰面预留的安装孔位可直接适配T型槽工作台、专用工装台板的安装孔距,安装时无需额外加工转接板,能直接通过内六角螺栓完成工位固定,安装边界的方形底座边长控制在常规工装台的单工位预留尺寸范围内,不会占用相邻工位的操作空间,适配多工位排布的流水线作业需求。

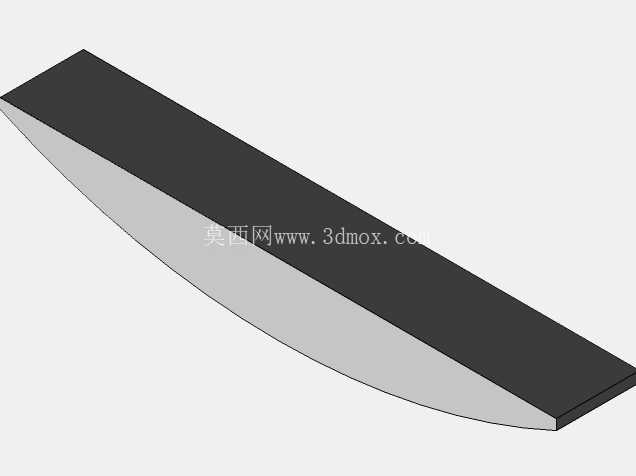

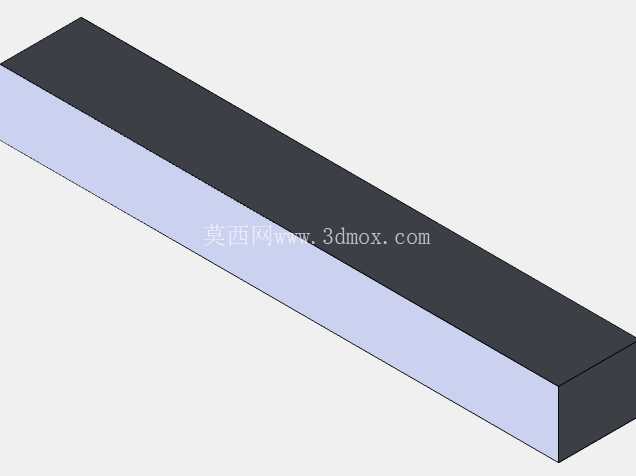

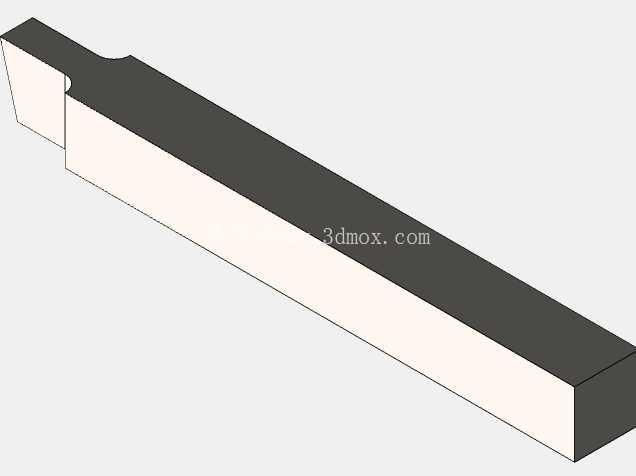

  中部的立柱主体采用阶梯轴式结构设计,下段大直径圆柱段作为承载主体,承担装夹时的切削力、敲击力等径向载荷,上段缩径的轴段用于安装高度调节锁紧结构,顶部的四方头结构适配标准扳手的拧紧操作,无需定制专用工装就能完成锁紧力的调节,现场运维的适配性更强。侧向伸出的两组夹臂采用分层式布局,下层固定夹臂作为定位基准面,加工时直接贴合工件的基准边,上层活动夹臂可沿立柱的轴向滑槽调整伸出长度与高度,适配不同轮廓尺寸的压铸件装夹,夹臂的工作面做了平面度处理,避免装夹时工件出现倾斜偏移,夹臂与立柱的连接位置采用楔形锁紧结构,当顶部锁紧螺栓向下施压时,楔形块会自动填充滑槽间隙,消除配合间隙带来的装夹晃动,保证加工过程中工件不会出现位移。

  在实际应用场景中,这类工装站可直接布置在压铸机出料口旁的去毛刺工位,工人完成压铸件脱模后,可直接将工件放置在夹臂之间,扳动顶部锁紧结构就能完成快速装夹,无需反复调整找正;也可布置在台式钻床、小型铣床的工作台上,作为小型压铸件二次加工的专用夹具,相比通用平口钳,该结构的装夹行程更大,可适配带异形凸台、侧向伸出结构的压铸件,不会出现夹爪与工件结构干涉的问题。设计过程中优先考虑了现场操作的便捷性,所有调节位置都无需借助专用工具,顶部四方头、夹臂的锁紧手柄都适配常规操作工具,夹臂的滑动行程覆盖了常见中小型压铸件的轮廓尺寸范围,从几厘米的小型阀类压铸件到二十厘米左右的支架类压铸件都能实现稳定装夹。

  立柱与底座之间采用过盈配合加定位销的连接方式,长期承受冲击载荷也不会出现立柱倾斜的问题,底座的底部做了减重槽设计,在保证整体刚性的前提下降低了工装自身重量,方便产线调整时的工位搬运。夹臂的接触端面没有做齿形防滑结构,而是采用光面淬火处理,既可以保证足够的摩擦力防止工件转动,又不会在工件已加工表面留下压痕,适配后续有表面处理要求的工件装夹需求。整套结构的运动部件没有采用复杂的传动结构,全部采用滑动配合加机械锁紧的方式,故障率极低,日常维护仅需定期在滑槽位置涂抹润滑脂即可,无需频繁更换易损件,适合加工车间多粉尘、多切削液的恶劣工况使用。从安装尺寸来看,整体高度控制在立式操作的舒适区间,工人站着操作时无需弯腰就能完成工件取放与锁紧操作,侧向夹臂的伸出长度不会超出底座的投影范围过多,避免工位排布时出现相邻工装的碰撞干涉,多台工装并排布置时的间距可控制在较小范围,有效提升车间的工位利用率。
