直列四缸内燃发动机曲柄连杆机构

项目分类:发动机 发布时间:2025-09-16 ID:1074629
  • 直列四缸内燃发动机曲柄连杆机构
  • 直列四缸内燃发动机曲柄连杆机构
  • 直列四缸内燃发动机曲柄连杆机构
  • 直列四缸内燃发动机曲柄连杆机构
  • 直列四缸内燃发动机曲柄连杆机构
  • 直列四缸内燃发动机曲柄连杆机构
  • 直列四缸内燃发动机曲柄连杆机构
  • 直列四缸内燃发动机曲柄连杆机构
  • 直列四缸内燃发动机曲柄连杆机构
  • 直列四缸内燃发动机曲柄连杆机构

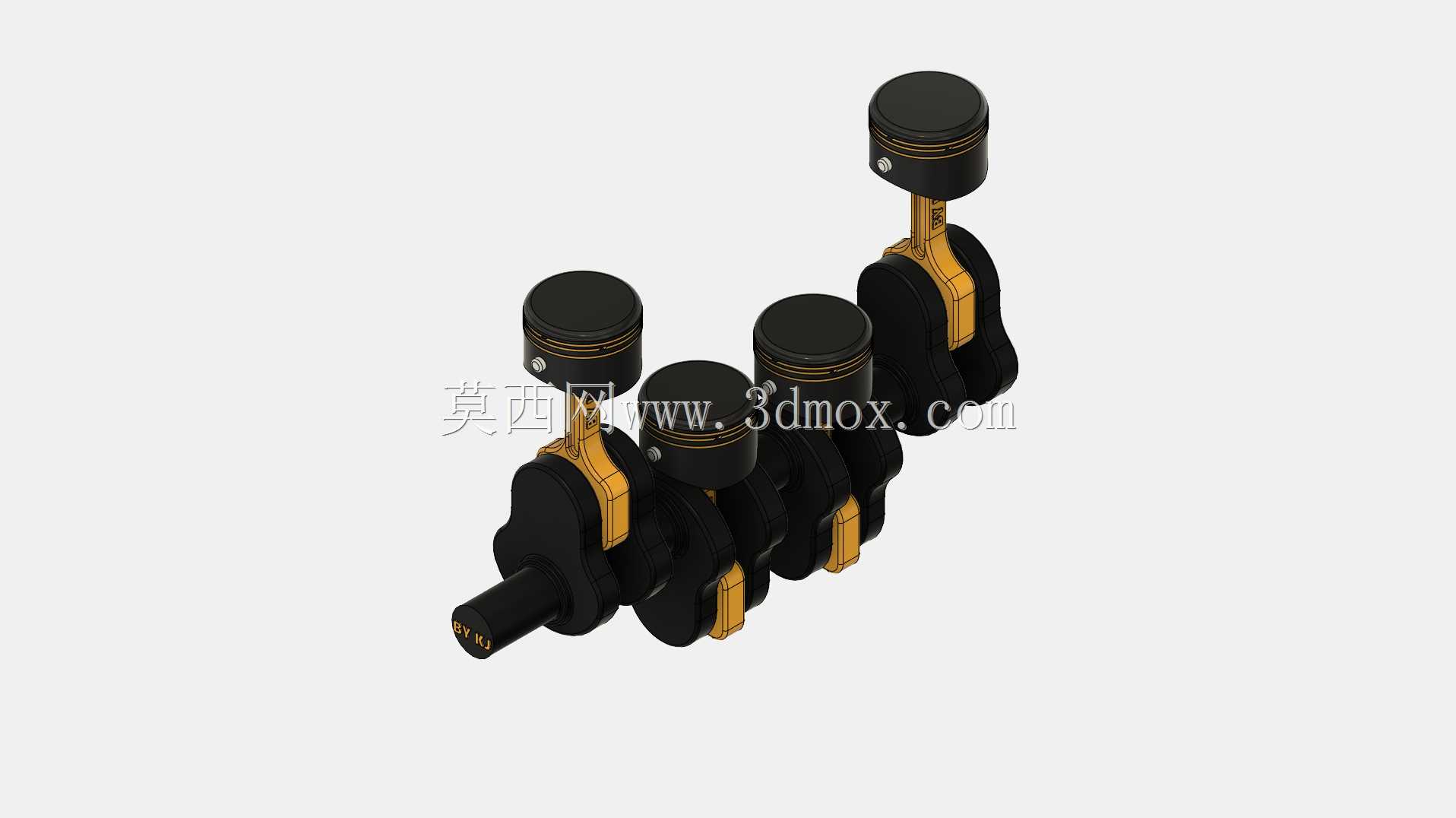

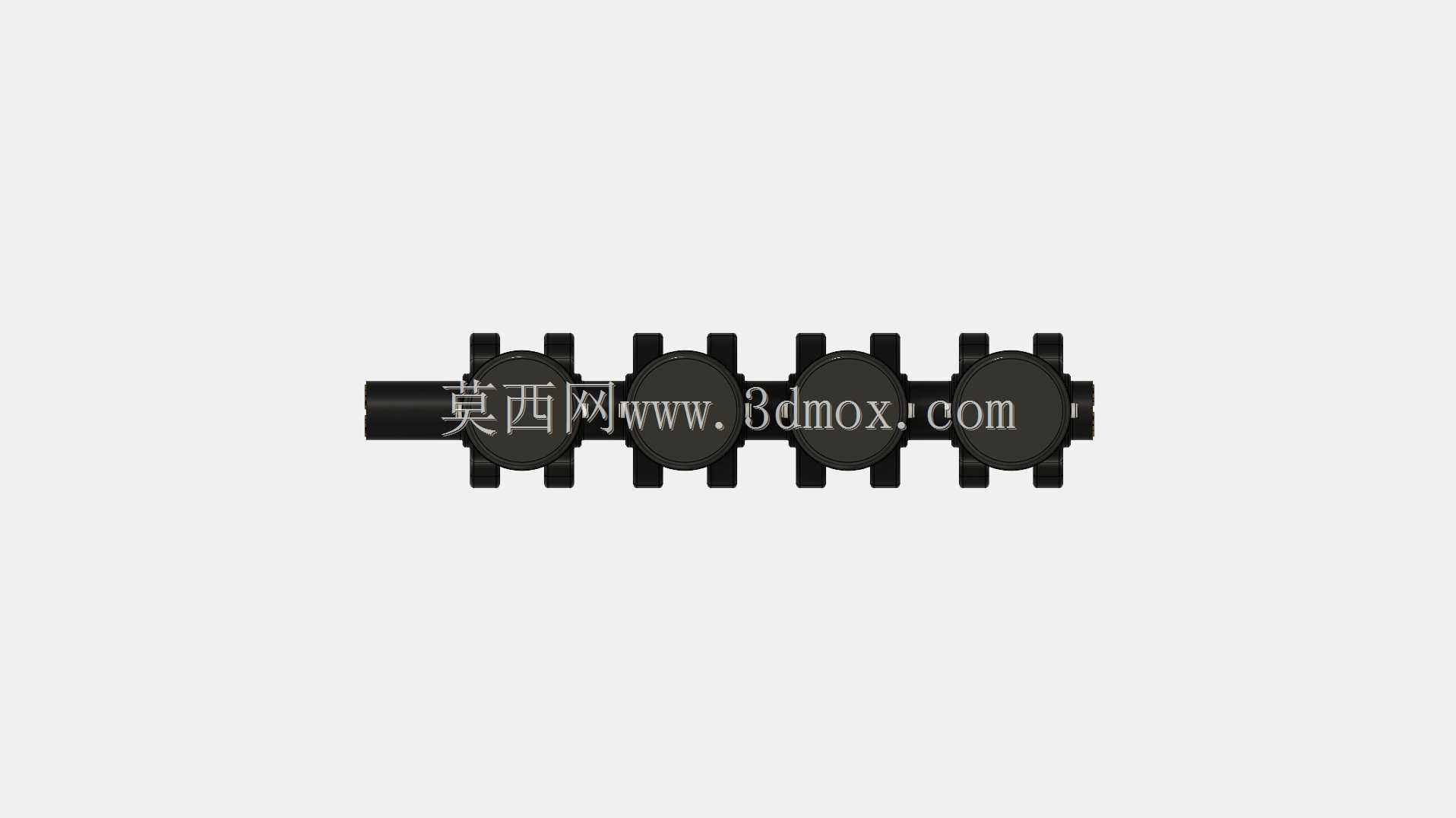

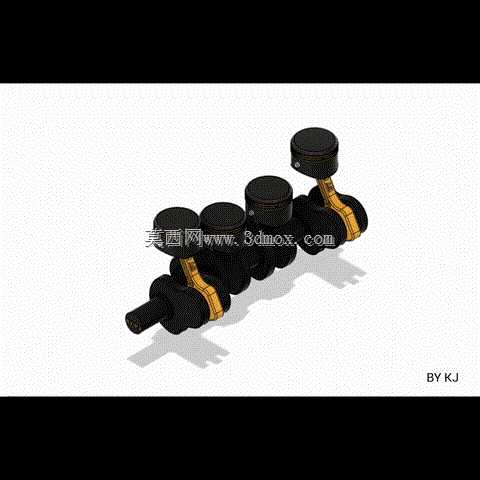

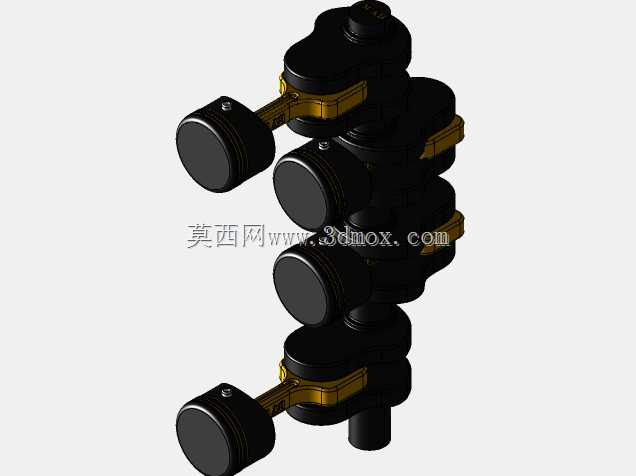

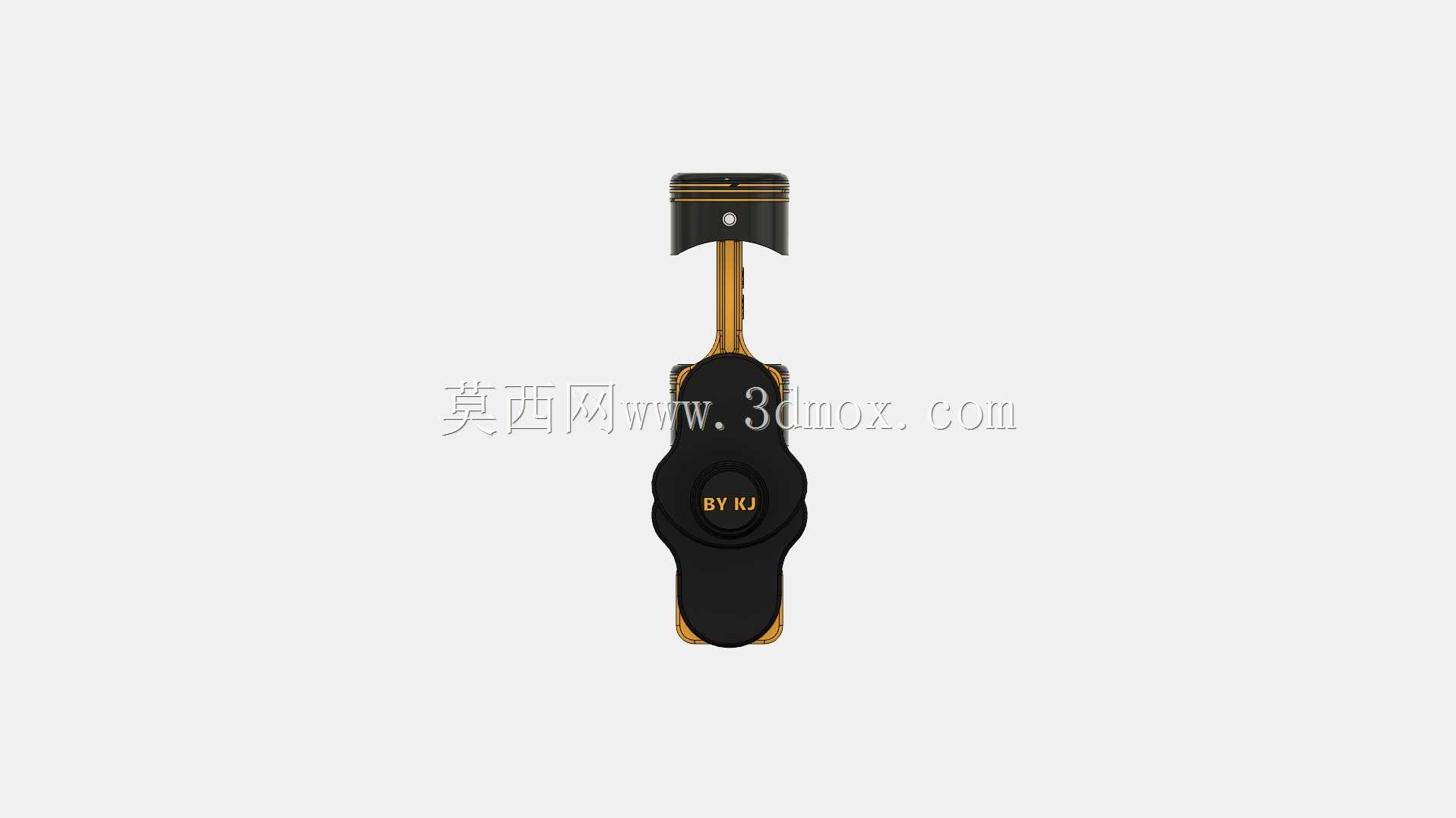

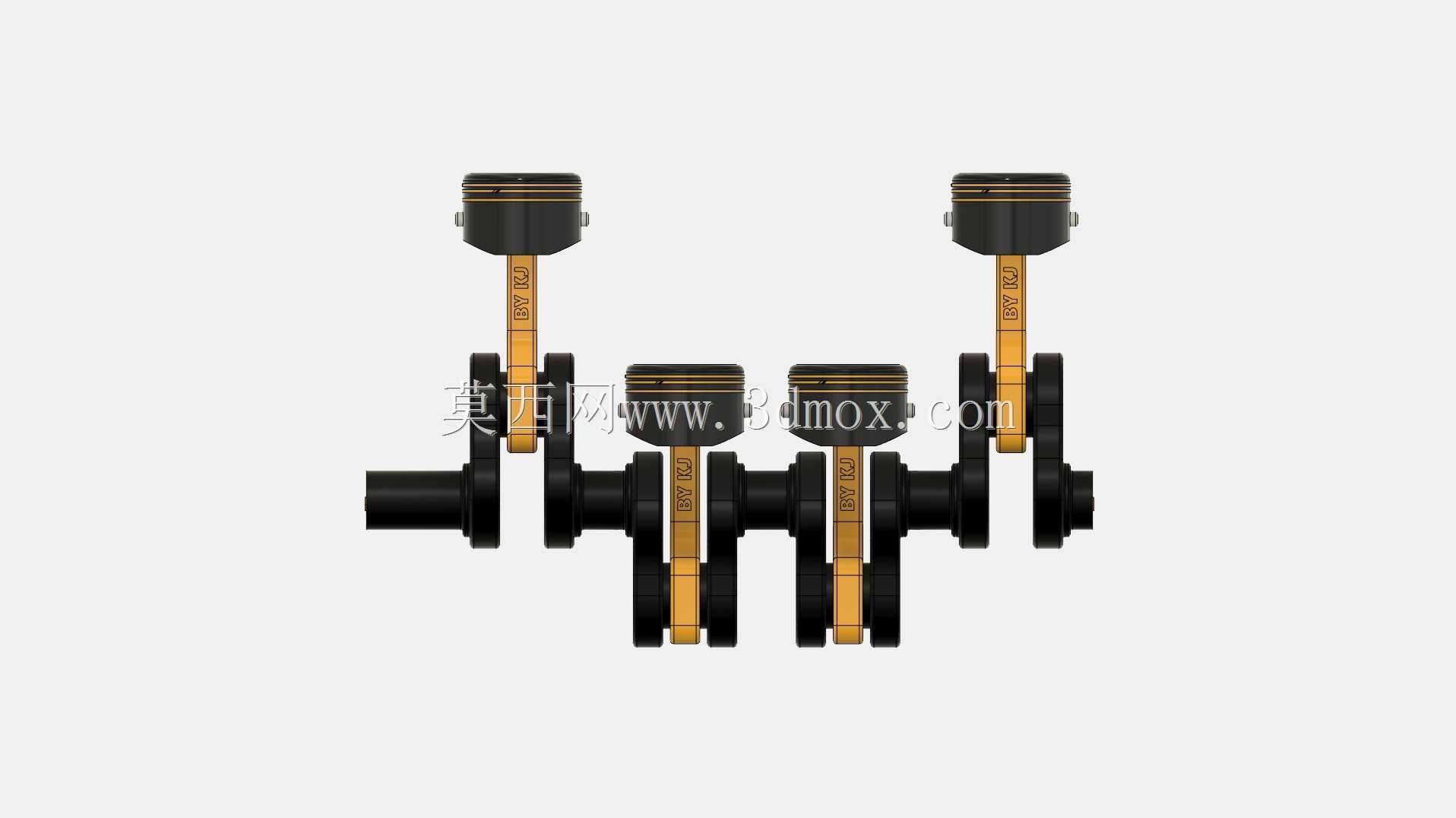

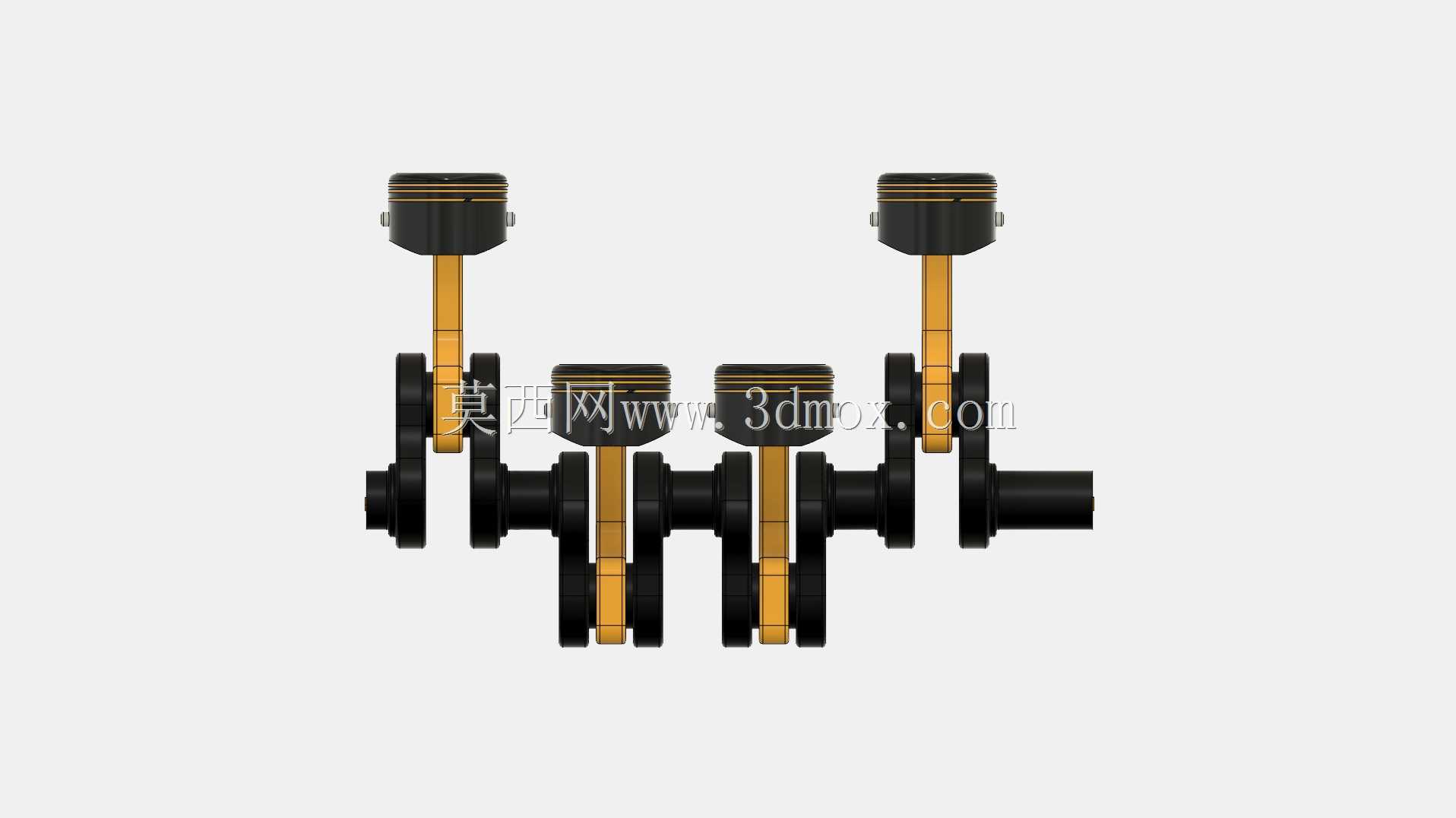

  这套直列四缸动力单元的三维结构,核心还原了民用小排量动力设备最常用的曲柄连杆转换逻辑,四个活塞沿气缸体轴线呈一字等距排布,相邻缸做功行程间隔180度曲轴转角,相比三缸结构能天然抵消一阶往复惯性力,运转平顺性更适合家用乘用车辆、小型固定式发电机组这类对振动控制有基础要求的场景。从结构设计逻辑来看,这套模型完整呈现了活塞、连杆、曲轴的运动配合关系:活塞顶部的燃烧室凹坑预留了足够的压缩比设计空间,活塞销座与连杆小头的配合位置做了偏置处理,能在做功冲程瞬间减小活塞对气缸壁的侧向敲击力,降低冷启动工况下的敲缸风险;连杆大头采用剖分式结构,配合轴瓦安装位的定位凸台设计,既保证了曲轴装配的工艺可行性,也能在长期交变载荷下避免轴瓦出现周向转动移位。

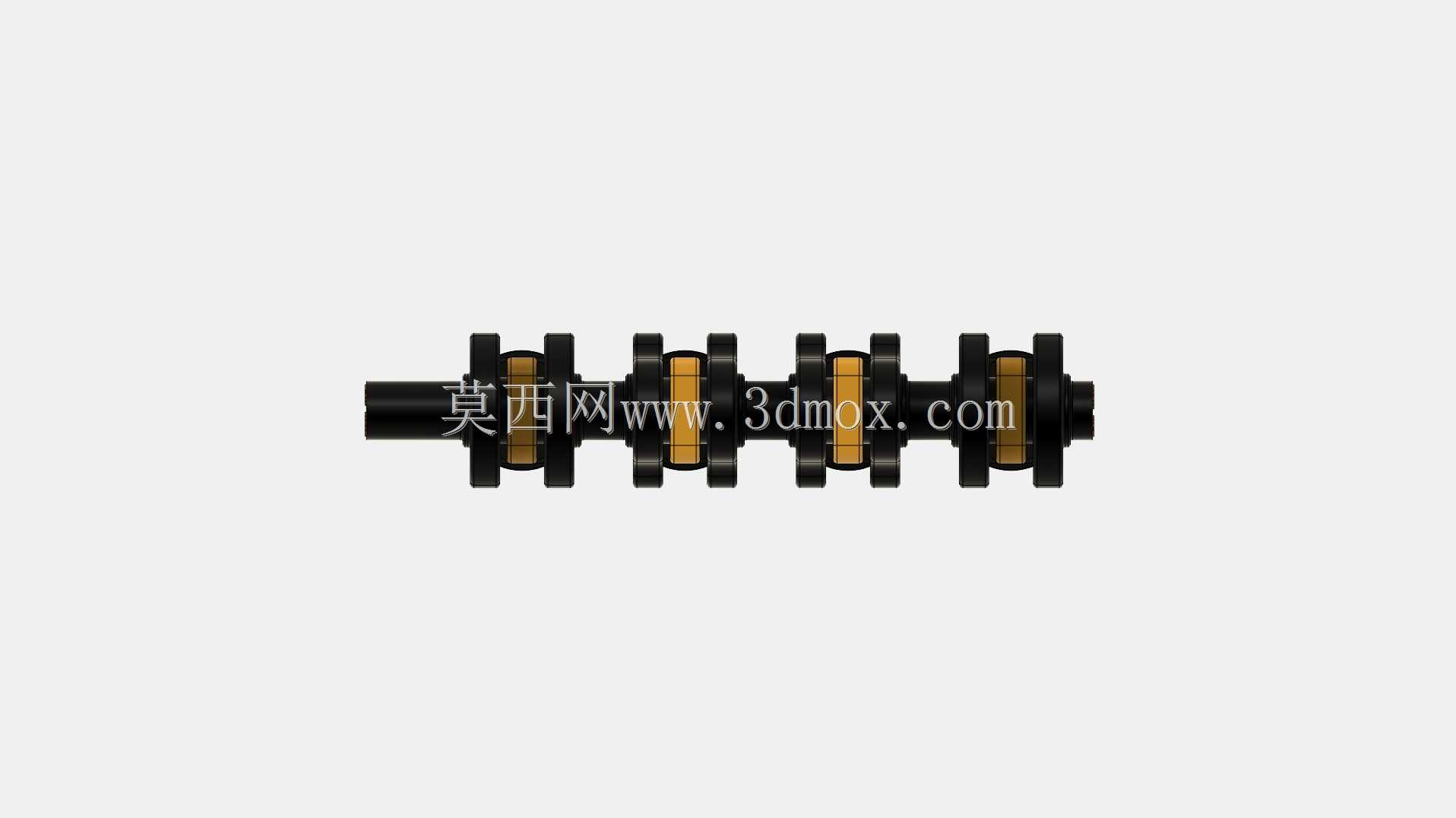

  曲轴部分的平衡块布局完全对应四缸机的配重需求,每个曲柄臂对应的平衡块质量经过匹配计算,能抵消活塞连杆组往复运动产生的二阶惯性力矩,曲轴输出端的法兰结构预留了飞轮、离合器总成的安装定位孔位,输入端的轴颈结构可直接匹配正时齿轮、机油泵驱动齿轮的安装需求,不需要额外做结构改制就能适配前端轮系的布置。从安装边界来看,四个气缸的中心距保持统一尺寸,缸体横向总宽度适配多数前置前驱车型的机舱横向布置空间,曲轴中心线到活塞上止点的高度尺寸符合常规湿式缸套的安装深度要求,连杆摆动过程中与气缸壁、曲轴箱内壁的最小间隙预留了足够的机油飞溅空间,不会在高速运转时出现运动干涉。

  实际应用中,这类直列四缸结构除了乘用车辆动力配套,也可经过小幅改制适配小型农用机械、非道路移动设备的动力需求,结构简单、维修便利性强,零部件通用化程度高,不需要复杂的平衡轴结构就能满足多数民用场景的NVH要求。建模过程中对运动配合间隙做了符合工程实际的预留:活塞与气缸壁的配合间隙参考了量产铝合金活塞的配缸间隙标准,活塞销与连杆衬套的间隙满足常温装配、热态无卡滞的要求,曲轴主轴颈、连杆轴颈的圆角位置做了应力缓释结构,避免长期交变载荷下出现应力集中导致的轴颈断裂问题。

  这套结构的进排气侧预留了气门机构的安装平面,后续可直接叠加配气机构、缸盖、油底壳等外围部件,完成完整发动机的总装设计,对于刚接触动力总成设计的结构工程师来说,可通过这套模型直观理解四缸机的做功顺序、运动干涉检查要点、零部件装配逻辑,也可作为教学演示、动力匹配选型的参考结构,验证不同冲程下的活塞运动速度、连杆摆角变化对整机性能的影响。
