料仓式定量给料输送装置结构设计

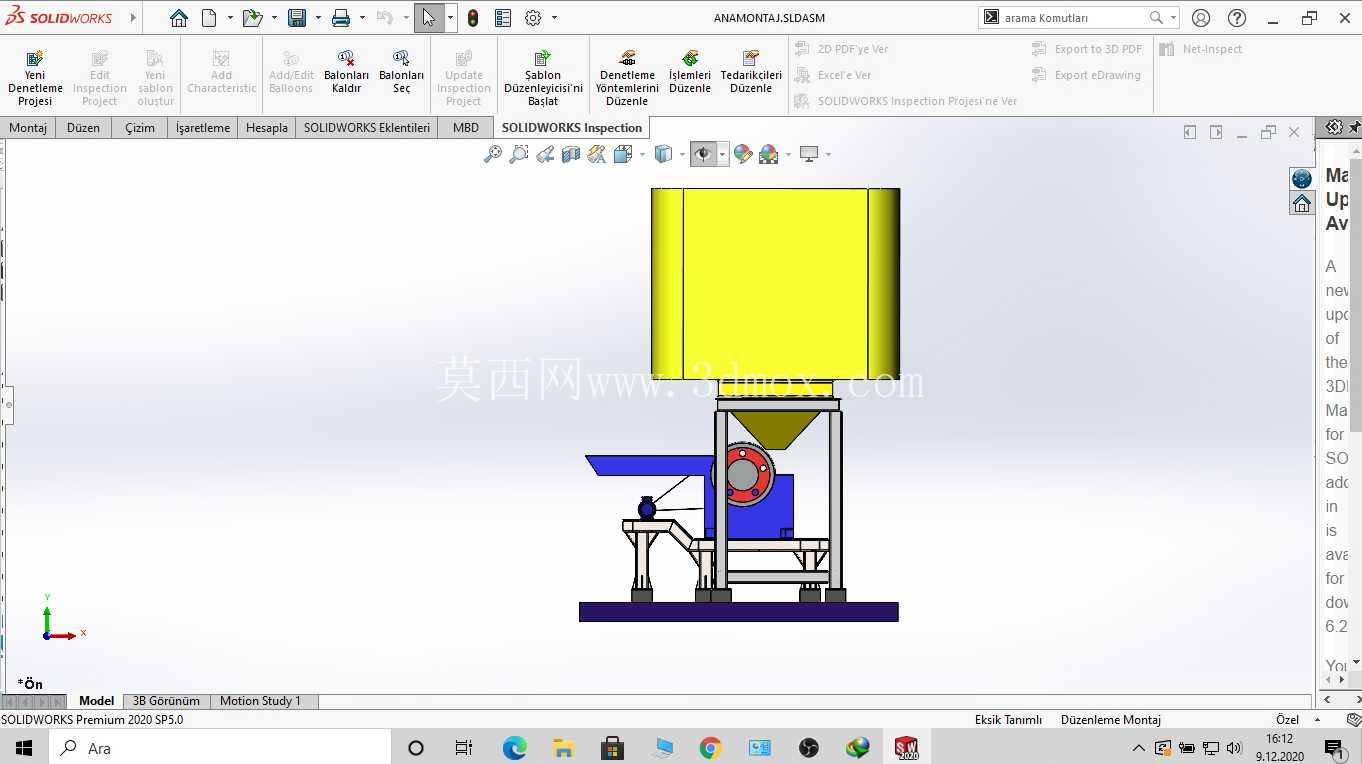

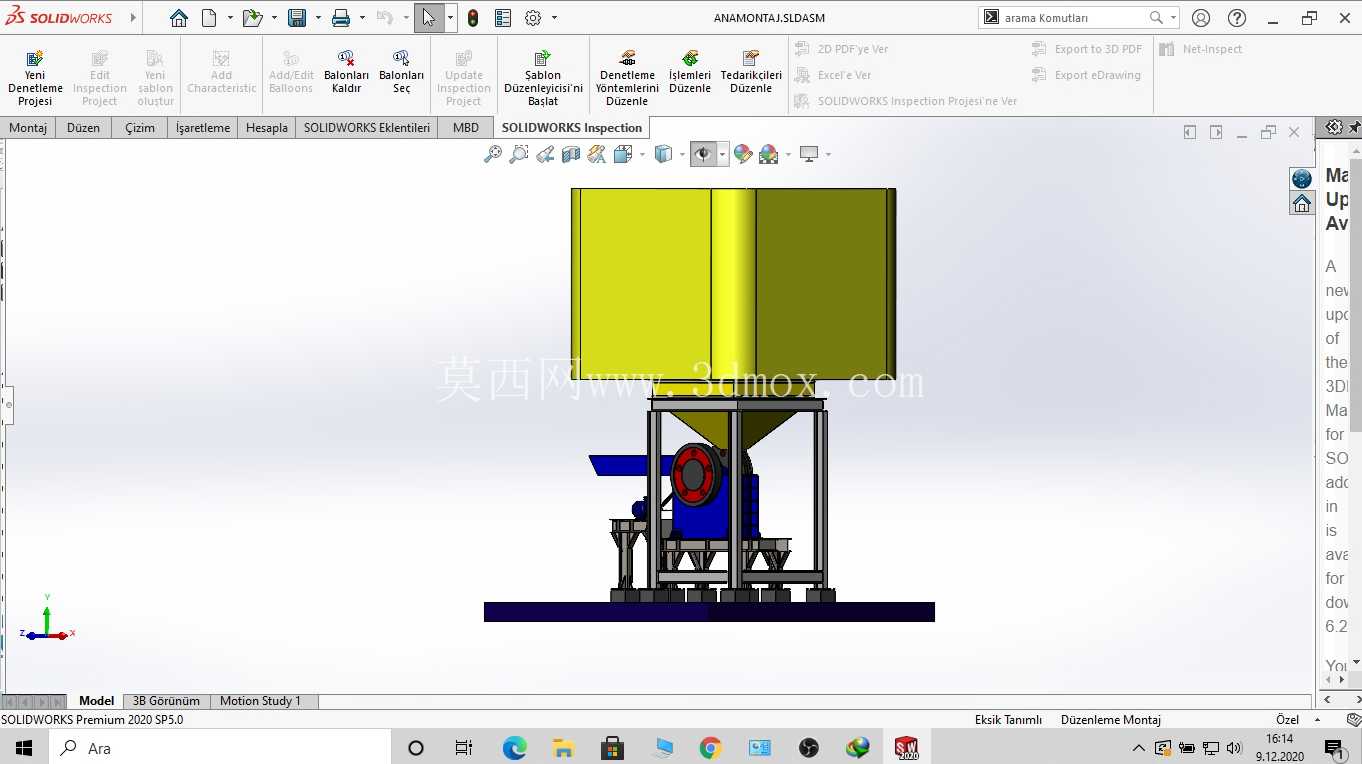

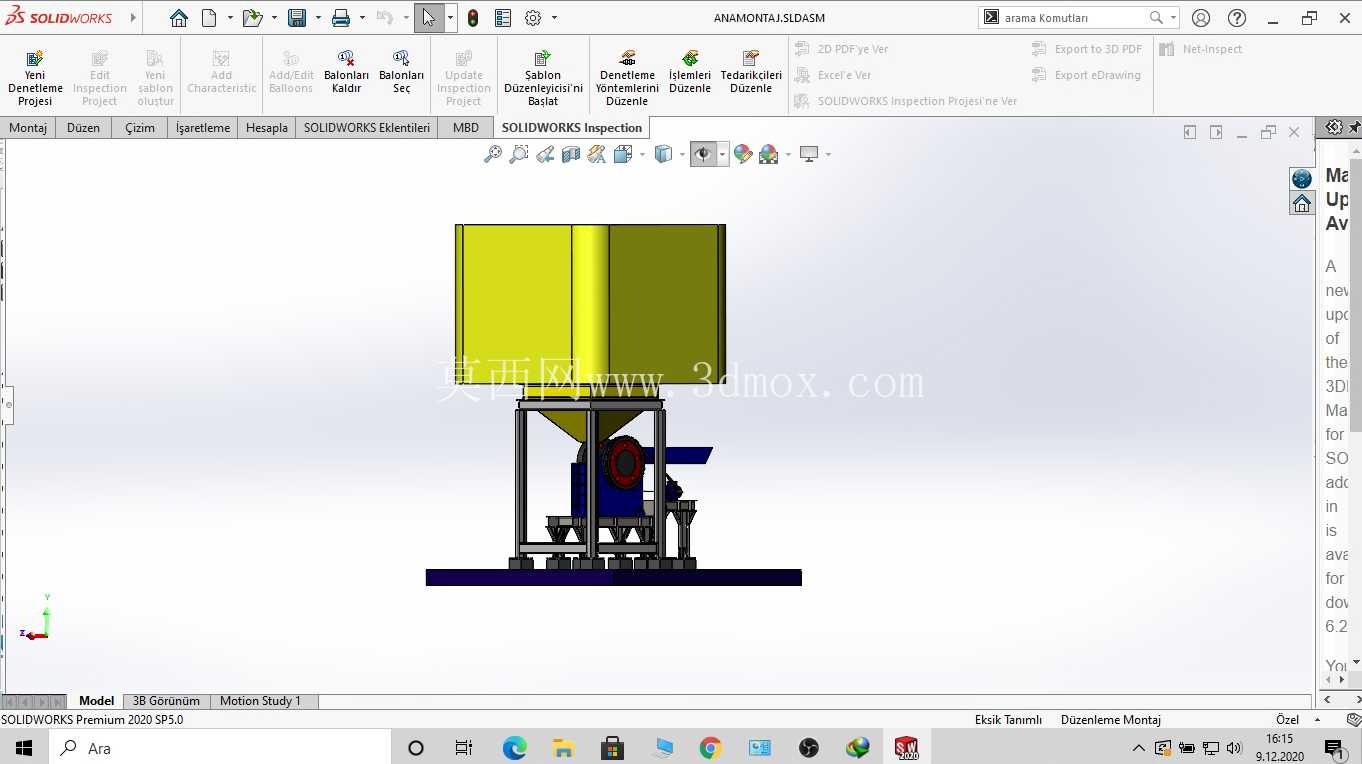

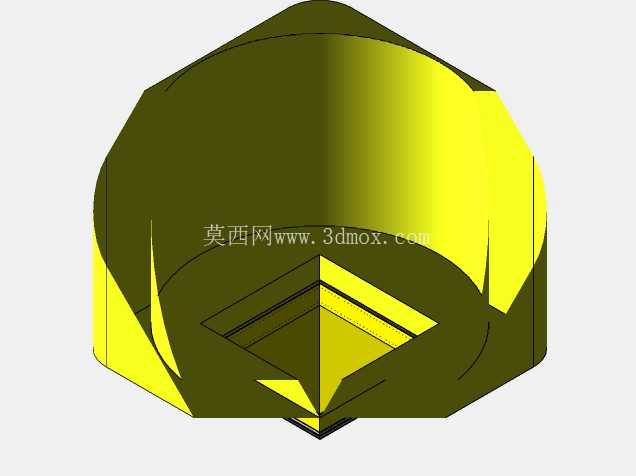

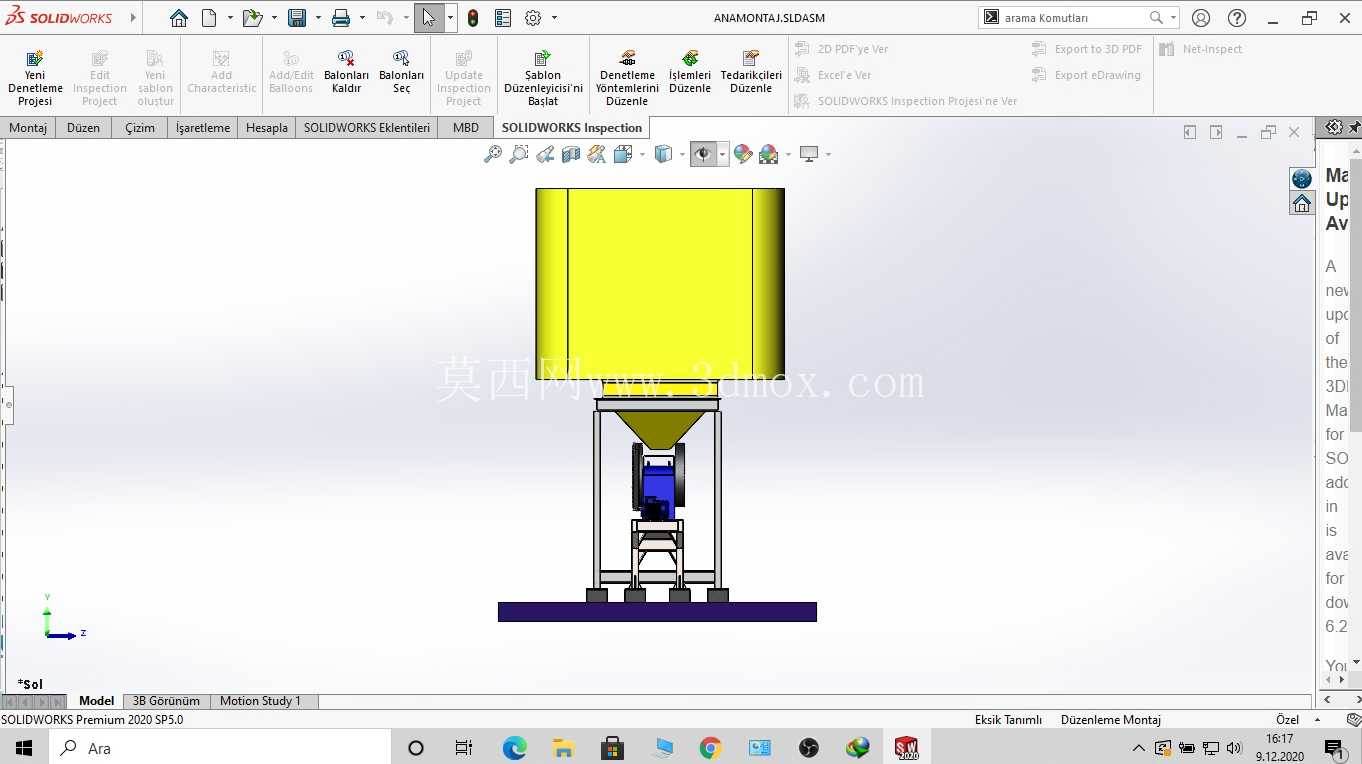

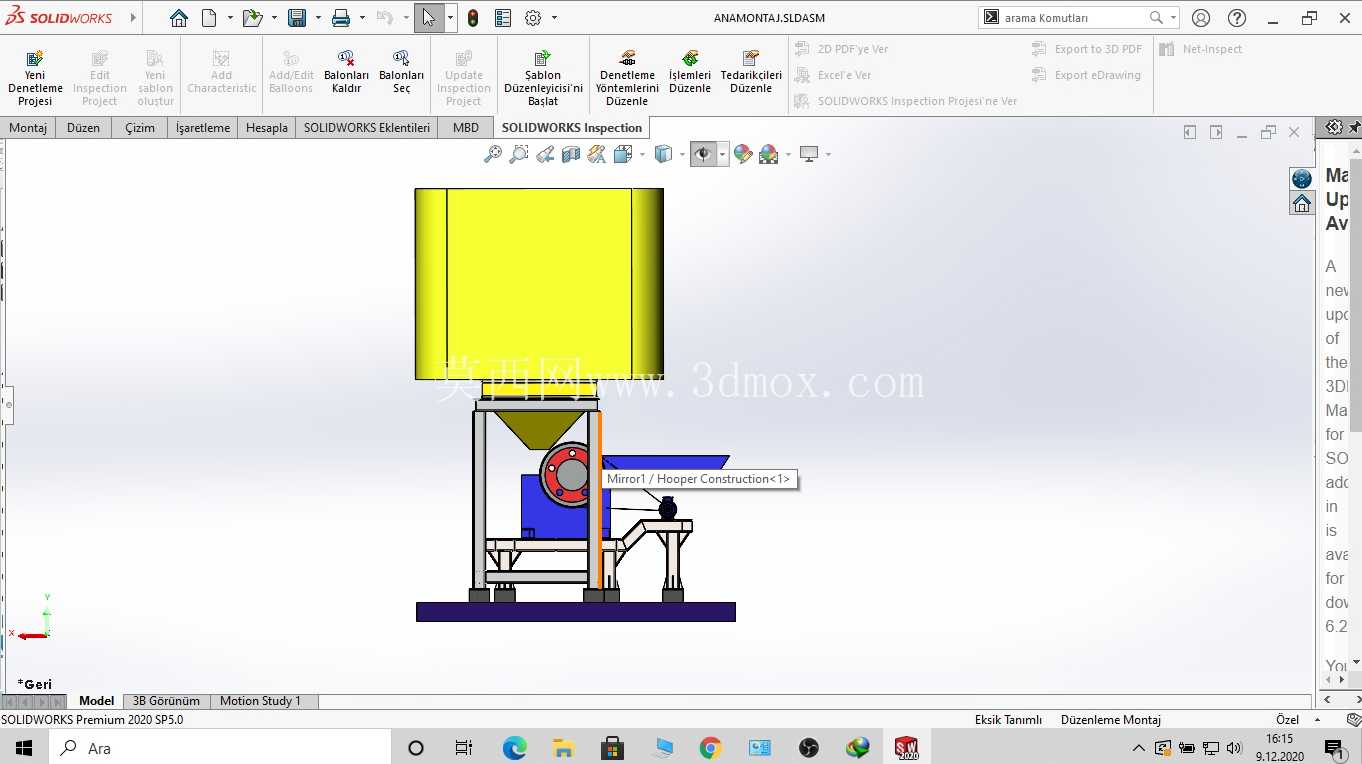

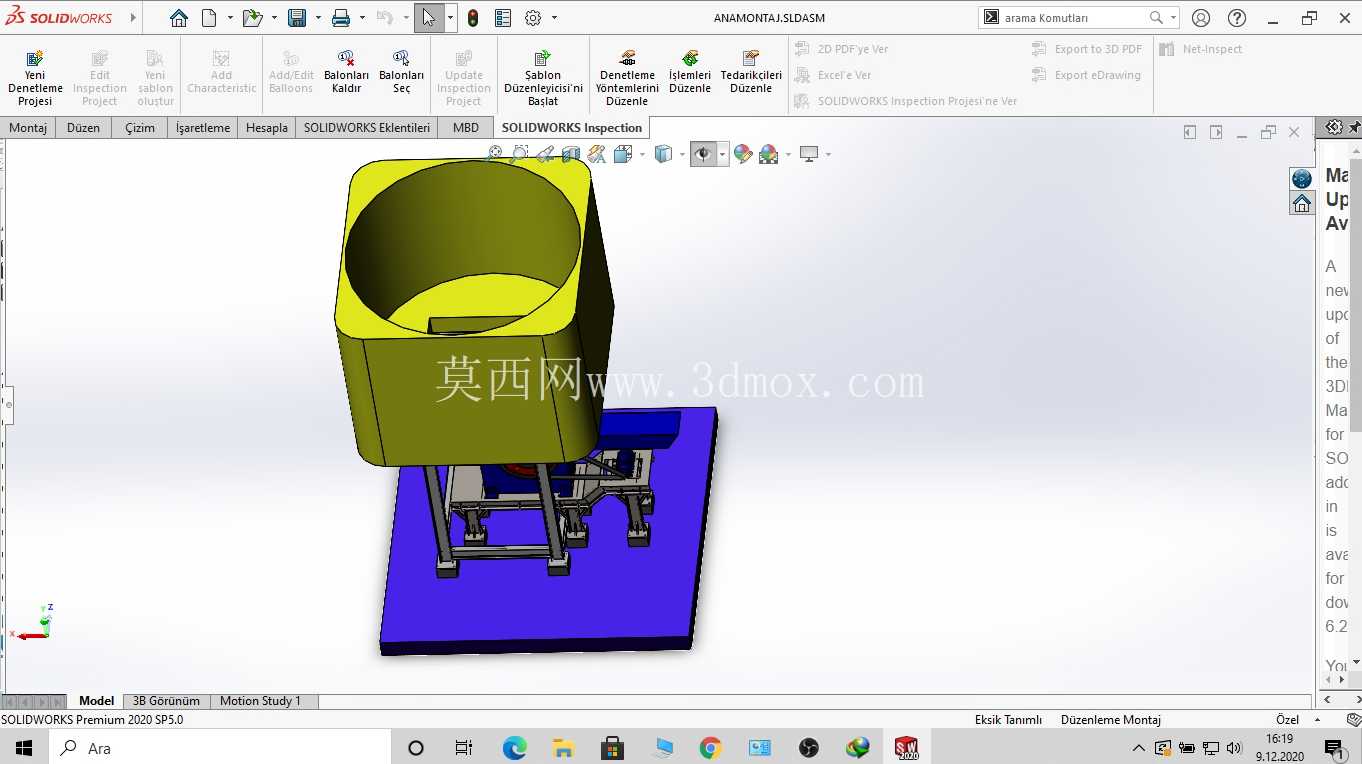

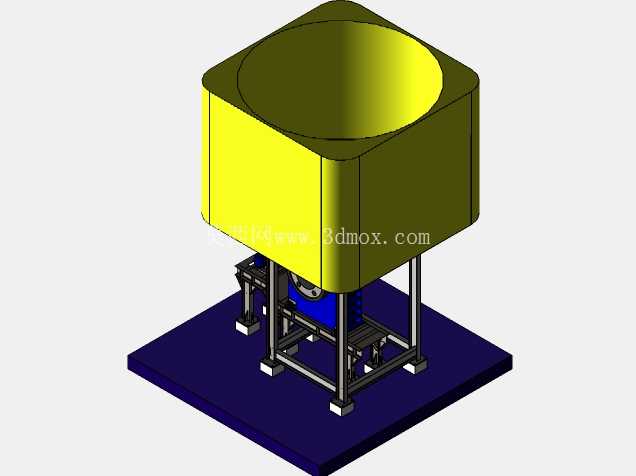

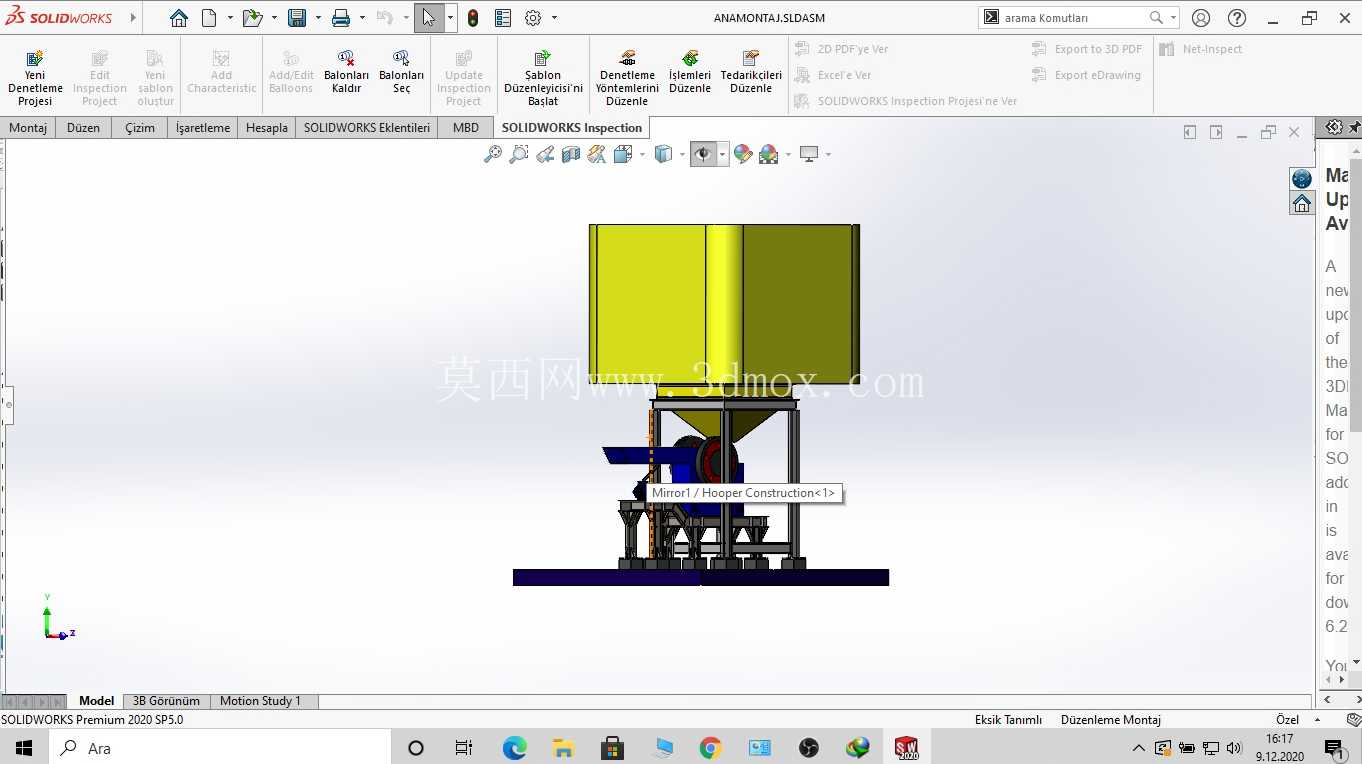

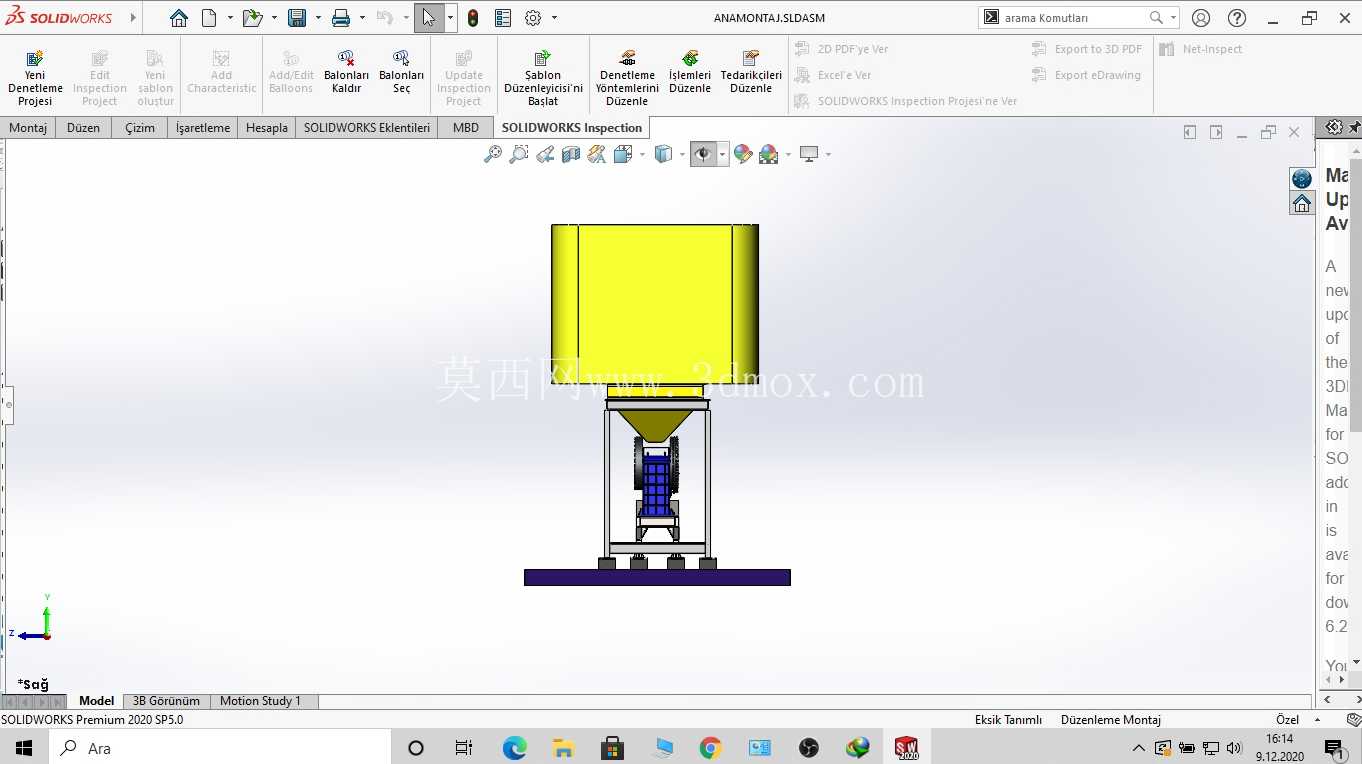

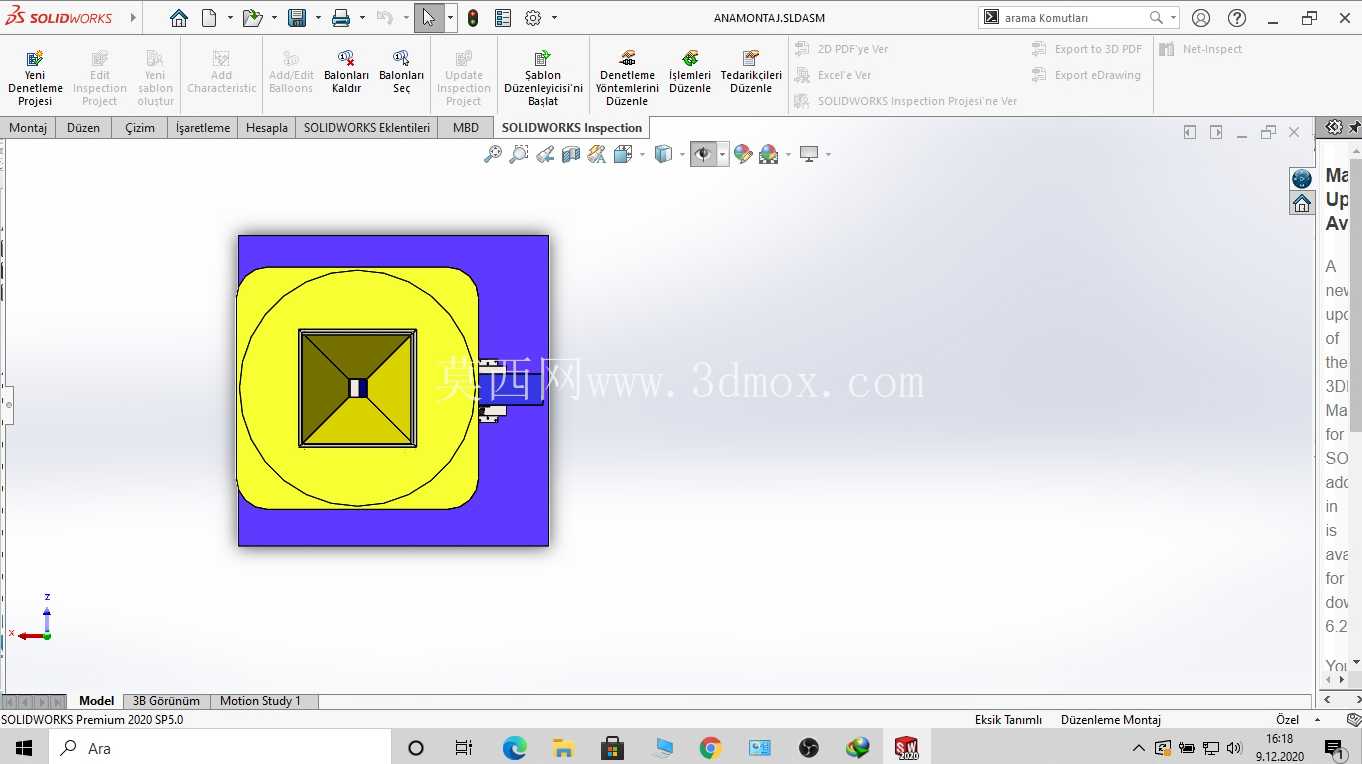

　　这套给料输送结构的设计初衷，是解决中小型散料加工工位中，人工投料精度差、料流不可控的实际痛点，常见应用场景包含小型粮食加工线的原料喂入、塑料造粒工序的颗粒料供给、化工粉剂小批量配料的前置给料环节，适配流动性较好的颗粒状、细粉状散料输送作业，避免人工上料带来的扬尘、投料量波动问题。从结构布局来看，上部采用方形立式储料仓设计，仓体侧壁做了微倾角过渡，靠近出料口的位置做了收窄处理，能够依靠物料自身重力实现连续下料，减少仓内物料架桥、挂壁的概率，仓体的有效容积按照单工位2小时连续作业的耗料量设计，不需要操作人员频繁补料，降低工位值守的人力投入。

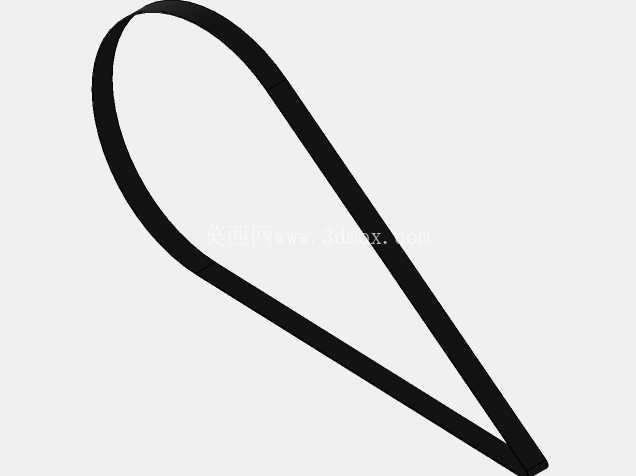

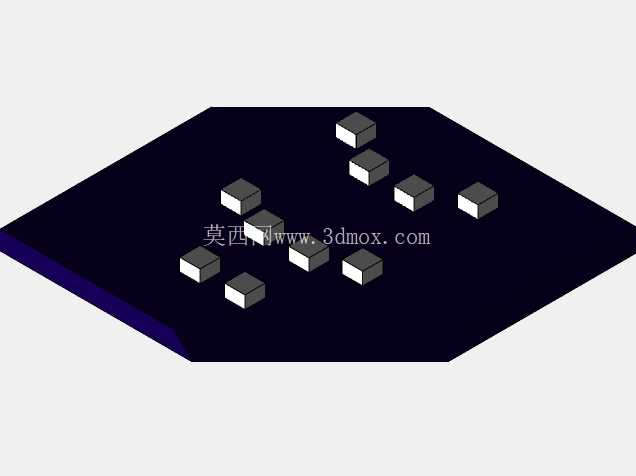

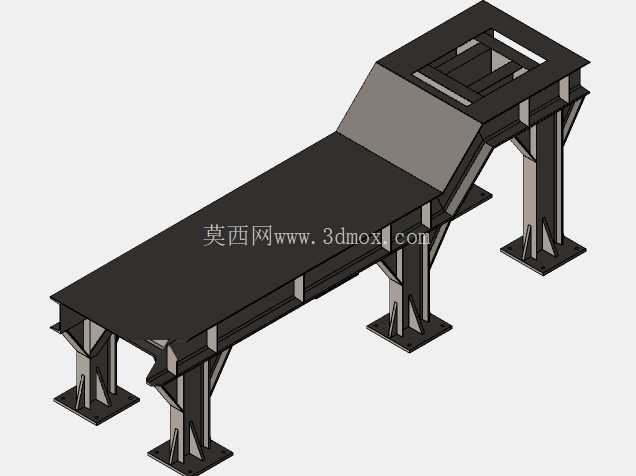

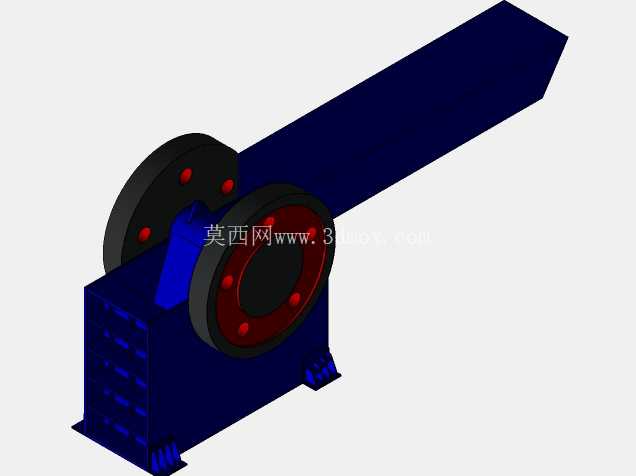

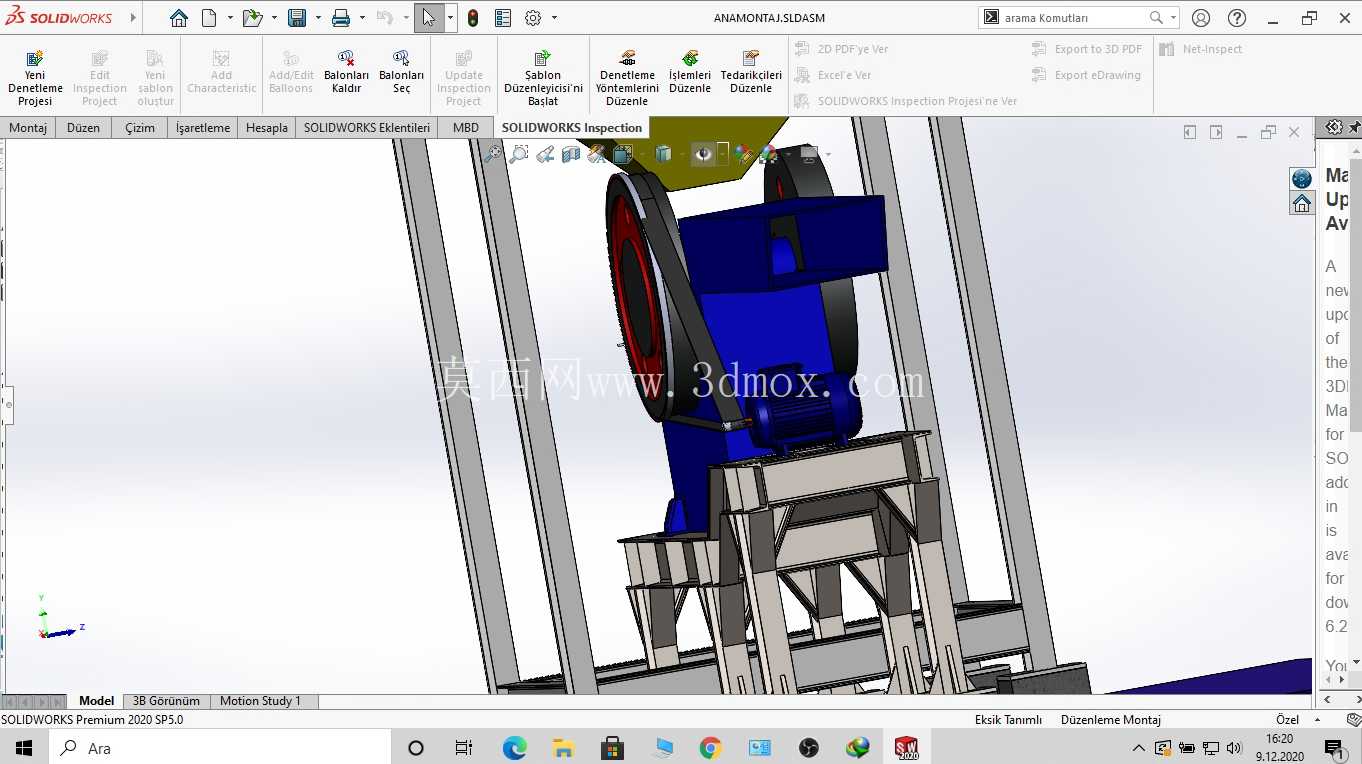

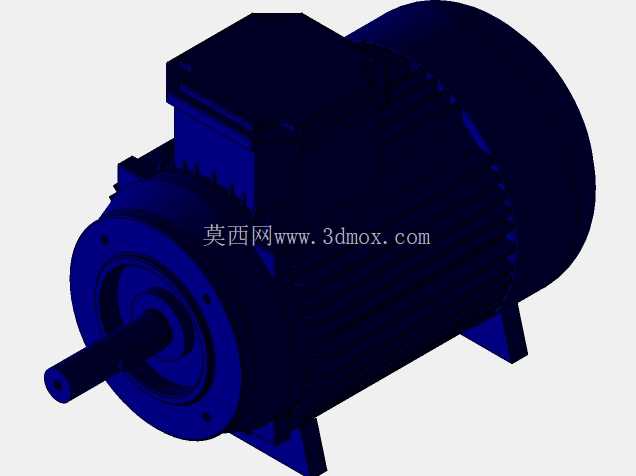

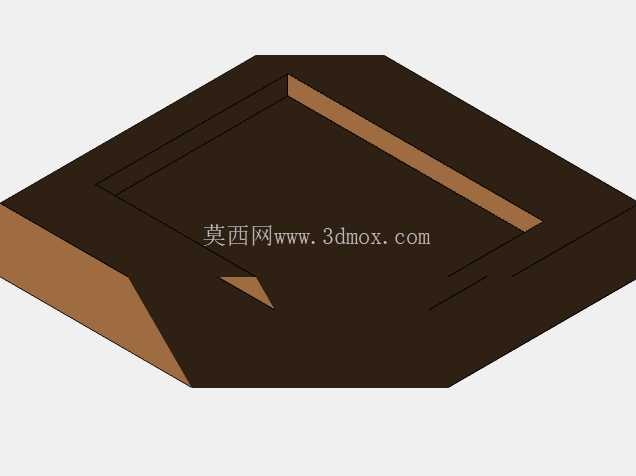

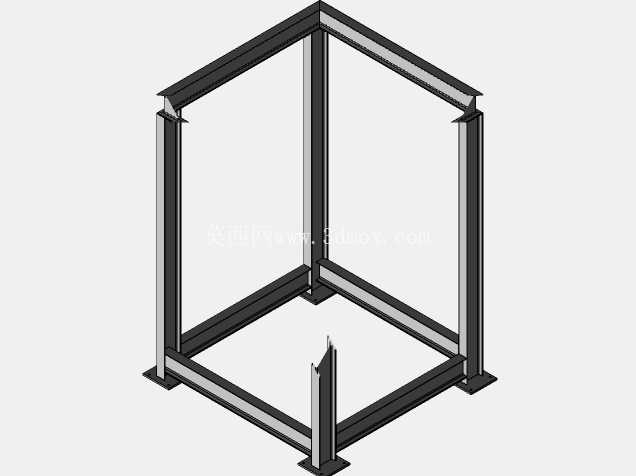

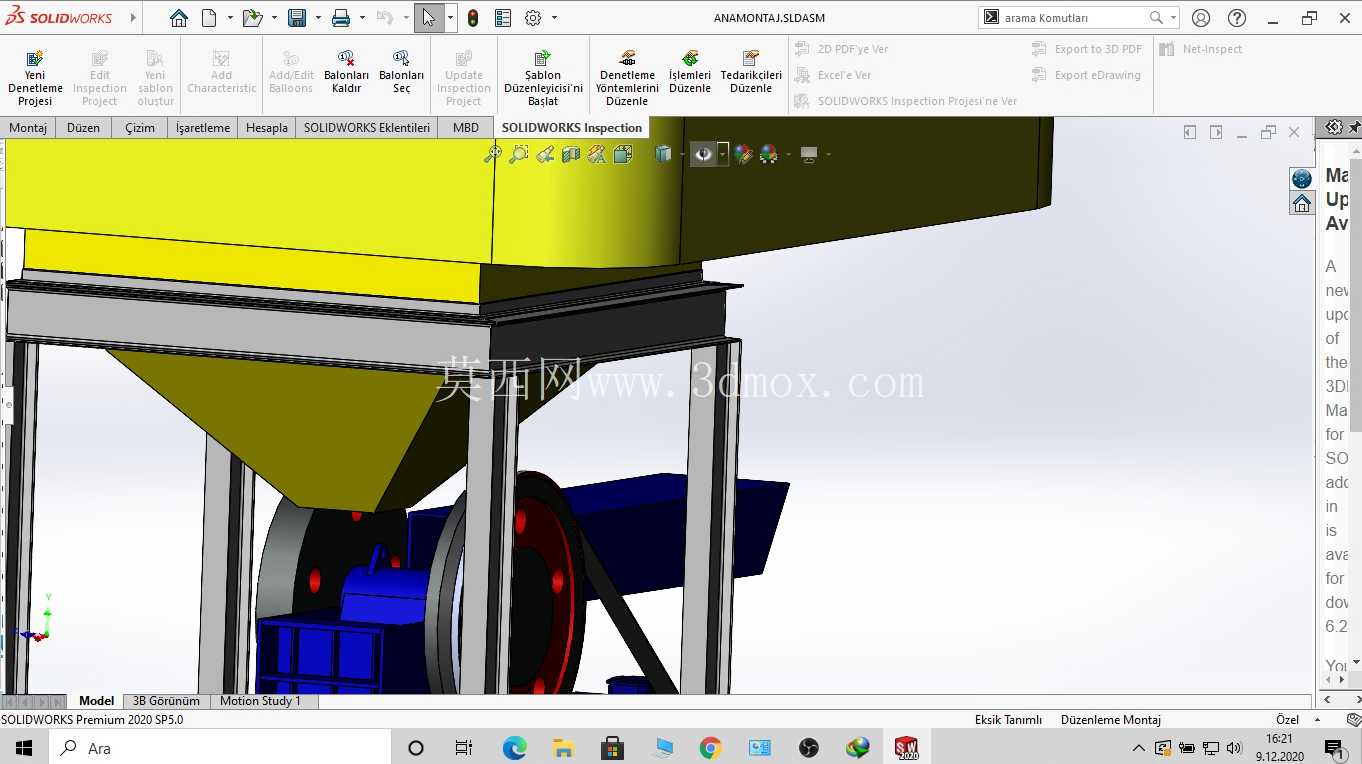

　　储料仓下方衔接的是带传动轮的水平输送段，输送槽体采用敞口式设计，槽体侧壁高度根据常规散料的堆积角做了校核，避免输送过程中物料溢撒，传动轮采用辐板式结构，轮缘位置做了防滑纹理处理，搭配环形输送带来实现物料的水平移送，输送速度可通过配套的调速组件调整，匹配后端加工设备的进料速率，实现给料量的动态匹配。整套装置的支撑机架采用方管焊接成型，底部设置了整板式安装底座，底座上预留了均匀分布的地脚螺栓孔，安装时可直接通过膨胀螺栓固定在混凝土地面或者生产线的钢平台上，安装边界的长宽尺寸适配多数中小型加工工位的预留空间，不需要对现有工位布局做大幅改造。

　　设计过程中对各部件的受力做了简化校核，储料仓满载状态下，仓体与机架连接的位置设置了加强筋板，避免长期受料重影响出现焊缝开裂、仓体倾斜的问题，输送段的托辊间距按照散料堆积的最大载荷做了排布，防止输送带在重载下出现下垂、跑偏的情况。考虑到日常维护的便利性，传动轮的轴承座采用外置式安装，不需要拆解输送槽体就可以完成轴承润滑、传动带更换的操作，储料仓的顶部设置了可开启的盖板，补料时掀开盖板即可投料，盖板闭合后能够减少外界杂物落入料仓，同时避免轻质粉料溢散到作业环境中。出料端的位置做了导料斜板设计，斜板的倾斜角度大于所输送物料的自然休止角，确保物料能够顺利滑入后端设备的进料口，不会在出料位置出现积料堵料的问题。

　　整套结构没有采用复杂的专用零部件，多数结构件都可以通过常规的钣金、焊接工艺加工成型，传动配件均采用市面通用的标准件，后期维护更换的成本较低，适合中小型加工企业自行制作或者改造现有给料工位使用。在实际工况适配中，针对不同流动性的物料，可以通过调整输送段的倾角、更换不同表面纹理的输送带，来适配不同的给料需求，比如输送流动性较好的塑料颗粒时，可以适当提高输送速度提升给料效率，输送比重较轻的粉剂物料时，可以适当降低输送速度，同时在输送槽上方加装防尘盖板，减少粉尘逸散。
