双导杆平行气动夹持机械夹爪结构

这款平行式机械夹爪是自动化生产线末端执行机构的常见构型，在3C电子零部件分拣、小型五金件上下料、注塑件取件、阀门组件装配等场景中应用十分广泛，适配水平多关节机械手、直角坐标移栽机构的末端安装，可完成规则形状工件的夹持转移、工位转序、定位装夹等动作，相比气吸式末端，对工件表面无平整度要求，夹持力可通过气源压力调整，不会在易损工件表面留下吸痕，适配更多材质的工件抓取需求。

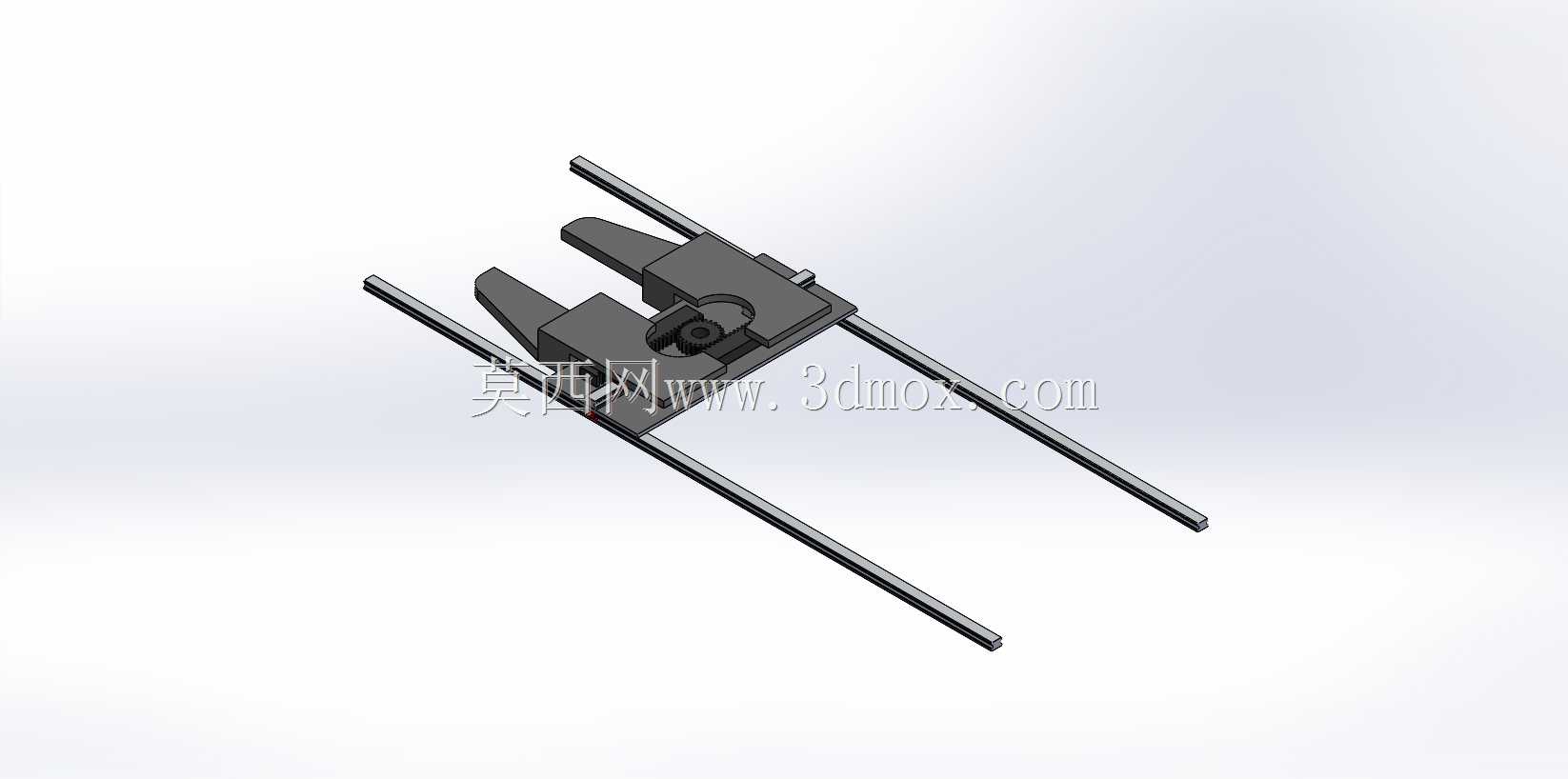

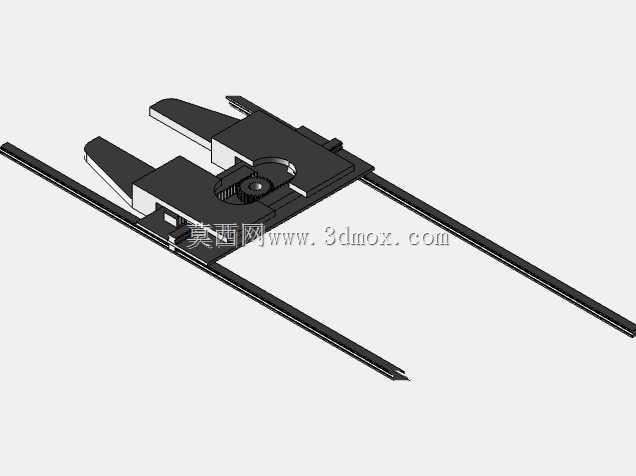

从结构设计逻辑来看，这款夹爪采用双平行导杆作为夹指的运动导向载体，两根平行光轴贯穿夹爪主体基座，两个夹指分别通过滑动衬套与导杆配合，运动过程中可保证夹指的平行度误差控制在极小范围内，避免夹持过程中出现工件偏斜、夹指卡滞的问题。夹爪的动力输入侧采用内置的驱动滑块结构，通过斜楔或者齿轮齿条的传动结构，将驱动件的直线动力转化为两个夹指的同步对中运动，保证开合过程中两个夹指的位移量完全对称，无需额外调整夹持中心，适配对中夹持要求较高的装配工位。夹指的安装面预留了标准的装夹孔位，可根据实际抓取工件的外形更换定制化的夹指垫块，比如V型块用于夹持轴类零件、平胶垫用于夹持薄壁易刮伤工件、异形仿形块用于夹持外形复杂的注塑件，拓展性较强。

在安装边界与尺寸适配方面，这款夹爪的主体基座采用方块式构型，安装面设置在基座的背部与底部两个方向，可根据机械手的安装方向选择对应的安装孔位，无需额外制作转接板即可适配多数标准末端法兰。两根导杆伸出基座的长度可根据夹指开合行程需求做适配调整，导杆的末端做了倒角处理，装配时可快速穿入滑动衬套，降低装配难度。夹爪的整体厚度控制在紧凑范围内，在狭窄的工位空间内也可完成伸入动作，比如机床内部的工件取放、模具型腔内部的件料取出，不会与周边的工装、设备结构发生运动干涉。夹指的开合行程覆盖常规小型工件的夹持尺寸范围，可满足直径或宽度在行程范围内的各类工件抓取需求，无需更换夹爪主体即可适配多规格小批量工件的生产场景。

从实际使用的可靠性角度出发，这款夹爪的导杆与衬套配合面预留了润滑脂存储槽，长期往复运动过程中可保持润滑状态，降低磨损速率，延长维护周期。驱动部分的密封结构可阻挡车间内的粉尘、切削液碎屑进入夹爪内部，在机加工上下料、打磨工位等环境相对恶劣的场景中也可稳定运行。夹爪的夹持力传递路径经过优化，驱动件的动力直接通过传动结构作用在夹指上，没有多余的传动间隙，夹持重复定位精度可满足多数自动化装配的精度要求，不会出现夹持位置偏移导致的工件装配错位问题。在实际选型适配时，可根据工件的重量、材质调整驱动压力，搭配对应的夹指垫块，即可快速适配不同的生产工位需求，无需重新设计整体夹持结构，可大幅缩短自动化设备的设计与调试周期，降低非标机构的设计成本。
