桌面单活塞振荡蒸汽机教学演示结构

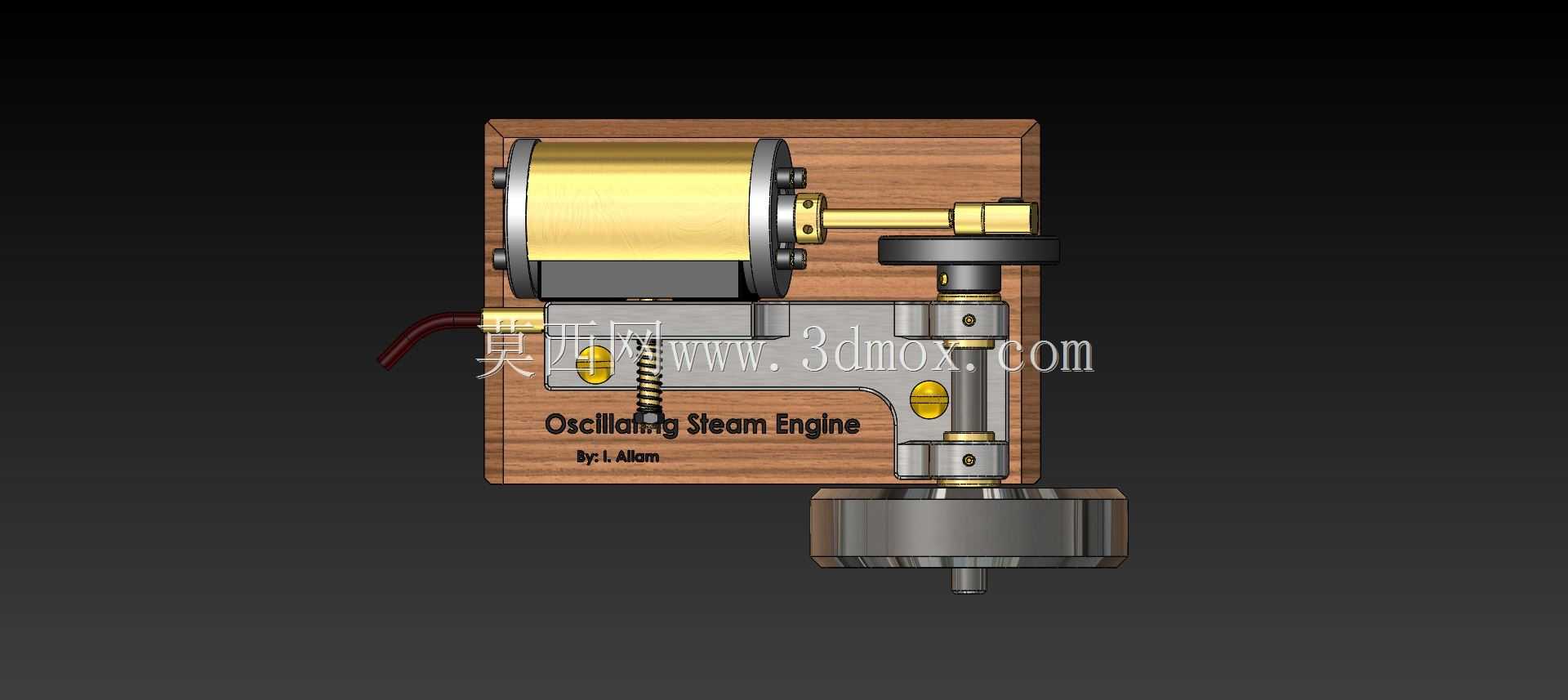

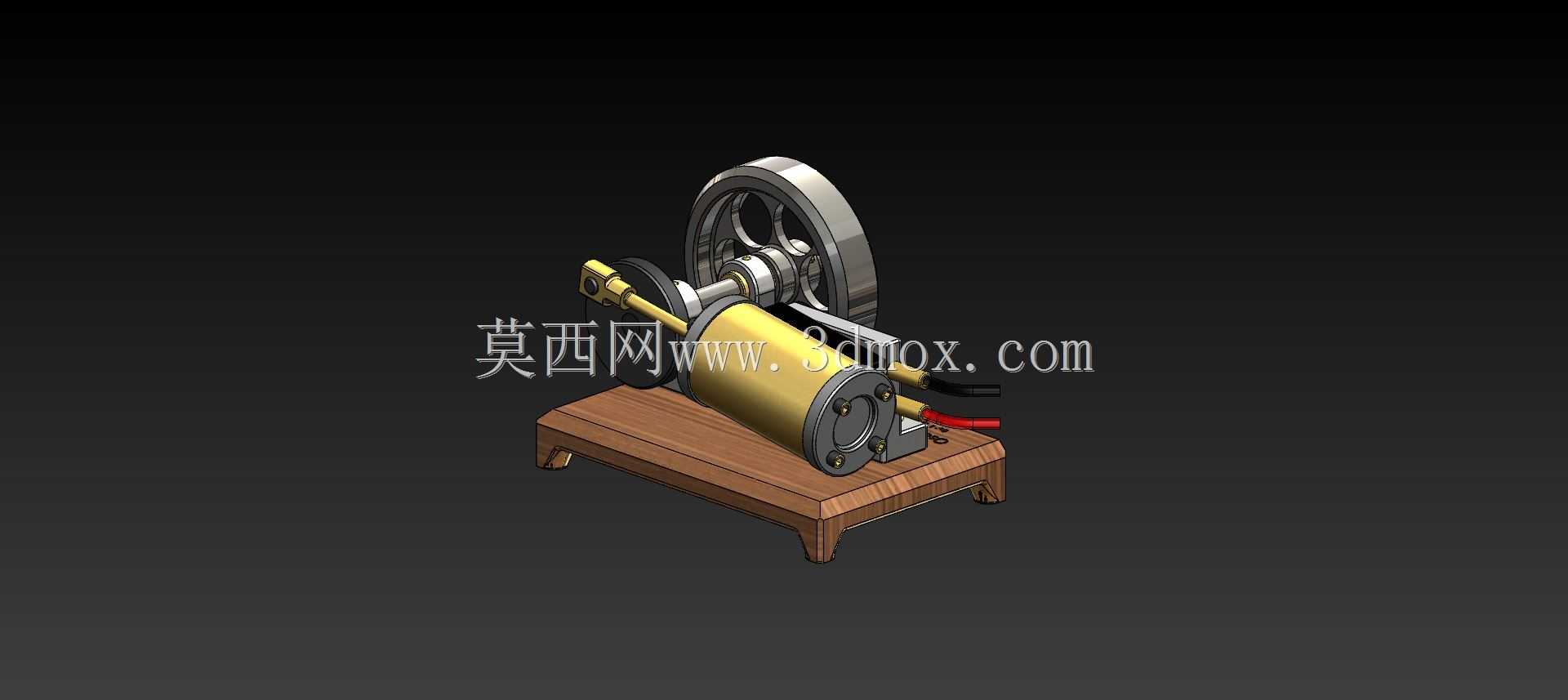

　　这款桌面级单活塞振荡蒸汽机结构，核心定位是机械原理教学演示与小型动力原理验证载体，日常可放置在机械设计实验室、科创教室的操作台面上，作为曲柄滑块传动、蒸汽配气逻辑的具象展示载体，也可作为小型DIY动力装置的核心动力单元，搭配微型锅炉组件即可实现低速动力输出，驱动小型负载完成圆周往复运动转换演示。从结构功能来看，该装置采用单缸侧置布局，气缸横向固定在木质安装基座上，活塞连杆直接与曲轴组件相连，省去了复杂的配气阀组结构，依靠气缸自身的小幅摆动完成进排气口的对位切换，大幅简化了整体传动链路，降低了装配调试的难度，非常适合初学者理解蒸汽机的核心工作逻辑。

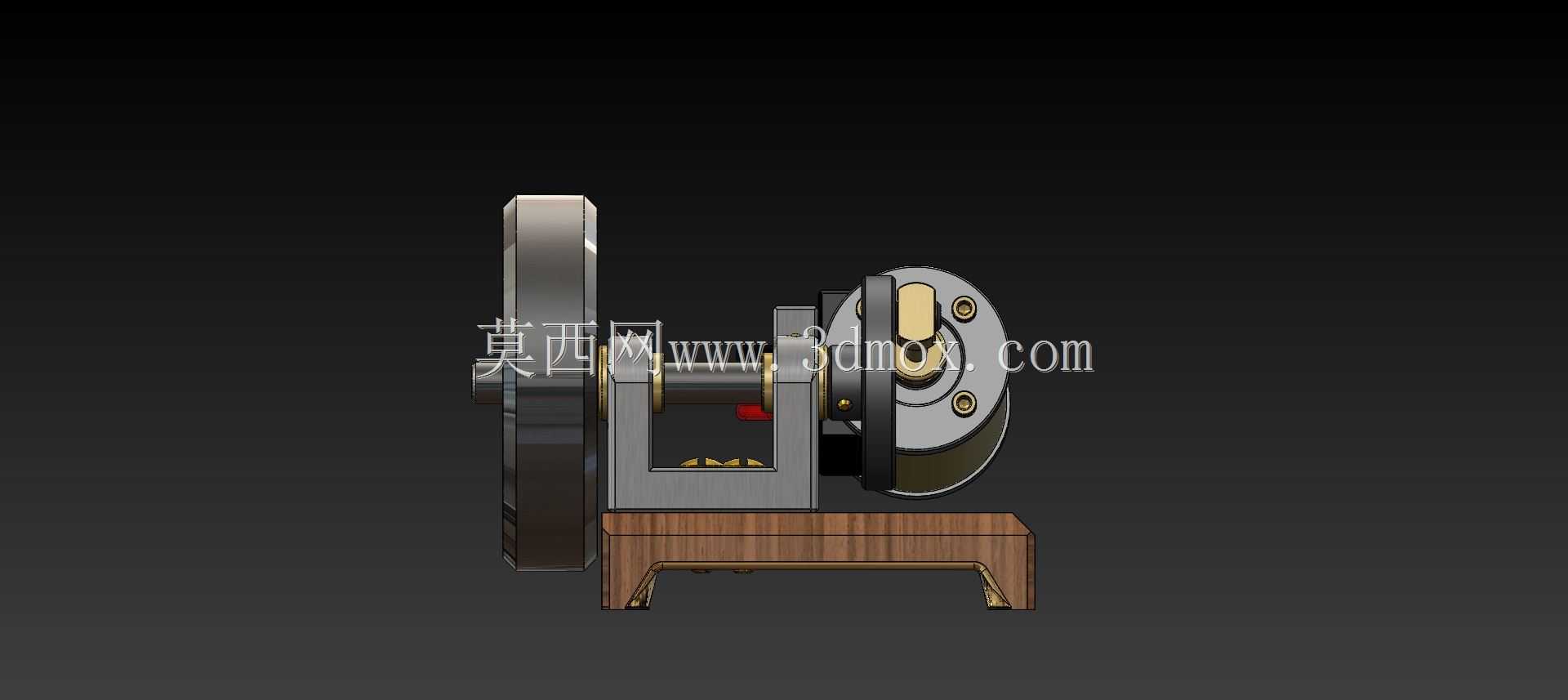

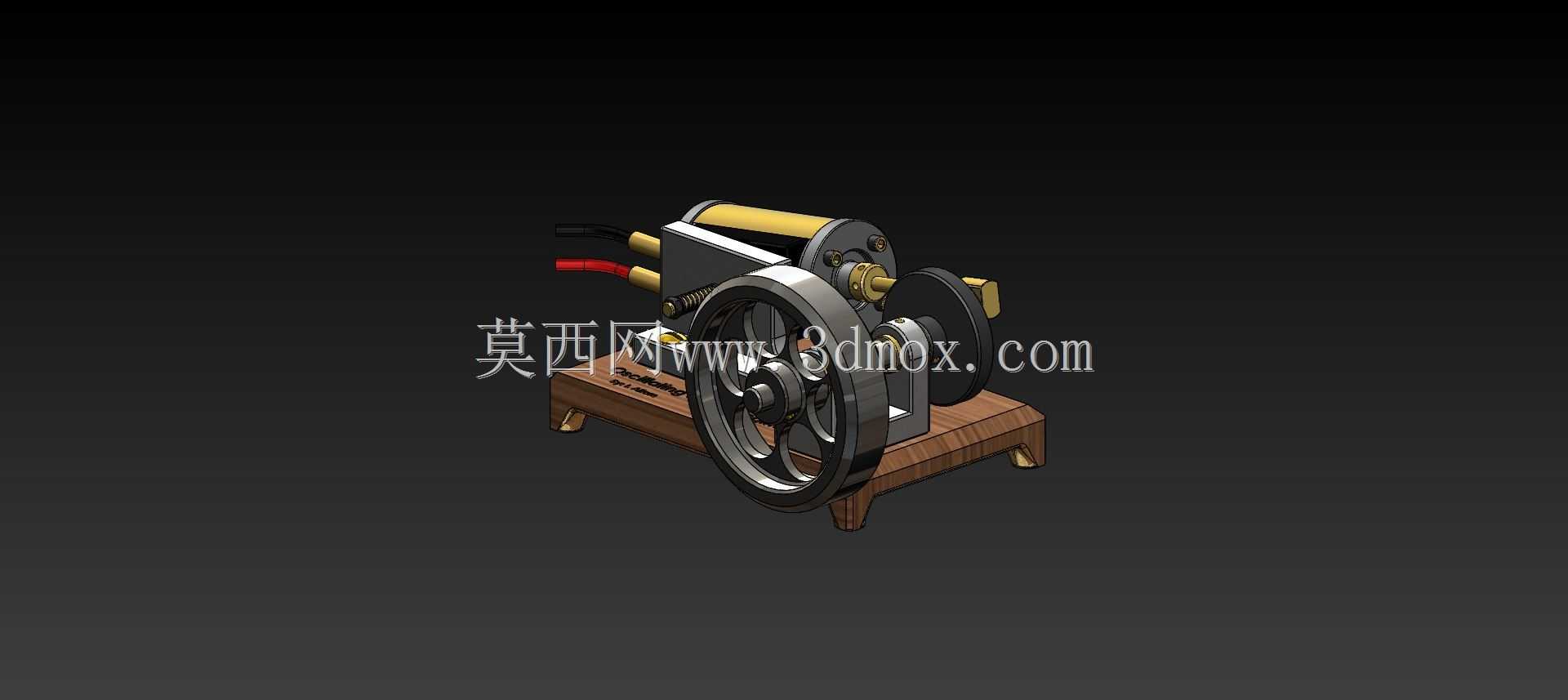

　　曲轴组件采用双支撑轴承定位，下端集成飞轮结构，飞轮自身的转动惯量可以抵消活塞往复运动的死点冲击，保证运转过程的连续性，避免出现卡滞停转的问题。设计层面上，整体结构优先考虑了拆装便利性，所有外露紧固件均采用标准规格，气缸与基座的连接预留了调整间隙，可通过微调气缸摆动角度来适配不同的进排气压力，适配不同工况下的运转需求。安装边界方面，整体基座采用矩形实木板材作为承载主体，所有运动部件均布置在基座平面上方，横向最大尺寸不超过常规成年人手掌跨度，纵向高度预留了飞轮转动的安全间隙，运转时不会与安装台面产生干涉，无需额外制作大型安装支架，直接放置在平整台面上即可完成固定调试。

　　从实际应用场景出发，这类小型振荡蒸汽机除了教学演示用途外，也可作为复古动力模型的核心组件，搭配小型蒸汽发生装置即可驱动微型车船模型行进，相比电动驱动结构更具机械质感，能直观展示热能到机械能的转换全过程。结构细节上，活塞与气缸的配合采用间隙密封设计，无需额外加装密封件即可满足低压蒸汽下的密封需求，降低了加工精度要求，普通加工设备即可完成全部零件的制作，非常适合CAD建模练习与金工实习实操使用。传动链路中，连杆与活塞、曲轴的连接均采用铰接结构，铰接位置预留了合理的活动间隙，避免加工误差导致的运动卡滞，同时铰接点采用耐磨金属材质，长期反复运转也不会出现过度磨损导致的精度下降问题。

　　基座上的安装孔位均做了沉头处理，紧固件安装后不会突出基座平面，保证放置时的平稳性，气缸侧面预留了进气管接口，可直接连接标准规格的气管，无需额外制作转接接头。整体结构没有冗余的装饰部件，所有外露结构均承担实际功能，气缸外侧的金属箍既起到固定气缸端盖的作用，也可作为散热结构加速气缸表面的热量散发，避免长时间运转导致气缸温度过高。飞轮采用轮缘加厚设计，在控制整体重量的前提下最大化转动惯量，保证低速运转时的稳定性，即使进气压力出现小幅波动，也能依靠飞轮的储能作用维持转速平稳。
