手摇式小型农用玉米脱粒作业装置

这款手动玉米脱粒装置，主要面向散户农户、小型粮食加工点、庭院式农业生产场景设计，适配没有稳定电力供应的丘陵山区、零散种植地块的玉米脱粒作业需求，也可作为小型养殖散户处理自产玉米饲料的配套器具，无需外接动力源，单人即可完成全部操作，作业时不会产生电力驱动设备的噪音与能耗问题，维护成本极低。

从实际作业用途来看，该装置核心作用是在最小挤压作用力下，将干燥玉米棒上的玉米粒完整剥离，避免传统手工搓粒效率低下、指甲磨损的问题，同时相比大型电动脱粒机，它不会过度挤压玉米粒造成破碎，能最大程度保留玉米粒的完整度，既适合收获后直接脱粒装袋存储，也能满足留种玉米的脱粒要求，减少籽粒破损影响发芽率的问题。

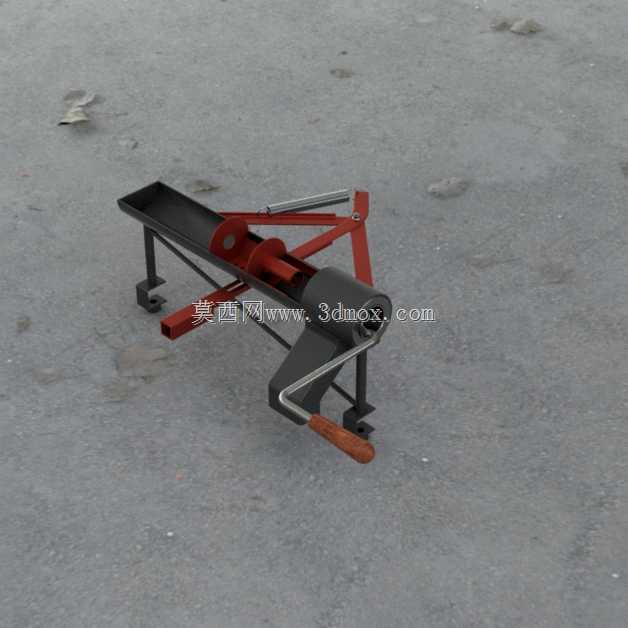

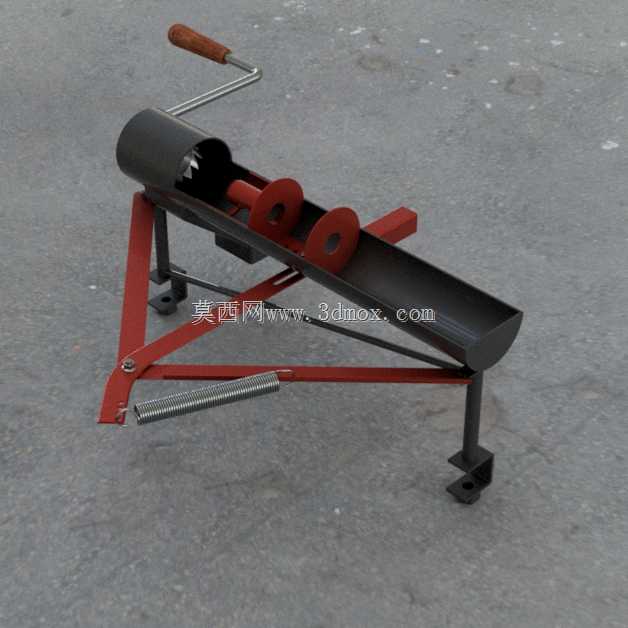

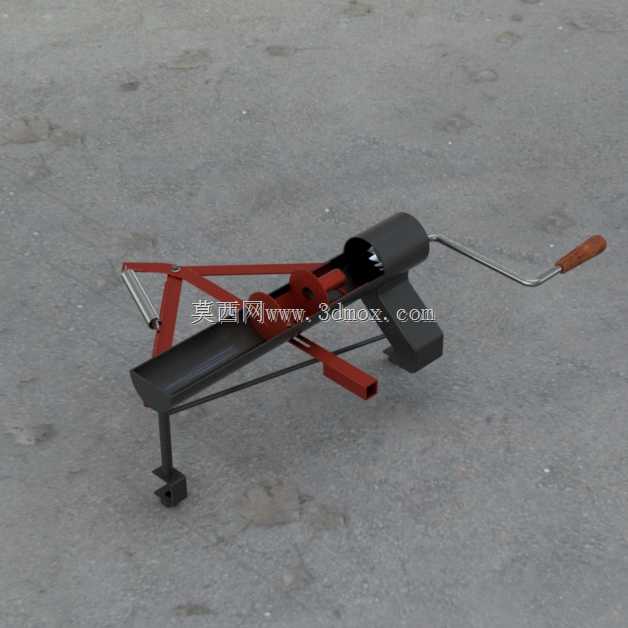

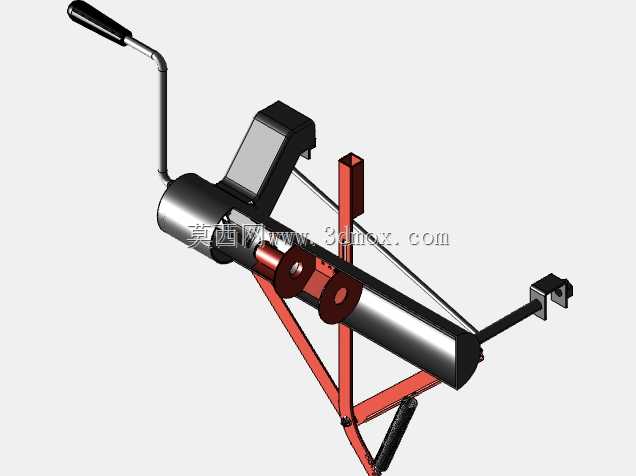

功能特性上，装置采用手摇曲柄输入动力，曲柄末端配置木质防滑握把，操作时握持手感舒适，长时间作业不易磨手；核心脱粒腔体采用半开式圆筒结构，内部设置带凸起的脱粒辊，转动时通过辊面与玉米棒的相对摩擦、挤压，让玉米粒从棒芯上自然脱落，不会卡滞带皮的干玉米棒；下方设置倾斜导料槽，脱落后的玉米粒会顺着槽体滑落到预设的收集容器中，无需额外人工清扫散落籽粒；机架采用角钢焊接成型，底部预留两个螺栓安装孔，可直接固定在木质工作台、水泥台面上，作业时不会因为摇动力度出现整机晃动移位的问题；机架上配置的复位弹簧，可配合进料端的压紧结构自动适配不同直径的玉米棒，从直径3cm的小棒到直径6cm的大棒都能顺畅进料，无需手动调整压紧间隙。

设计思路层面，整个结构完全围绕低门槛、高可靠性展开，没有采用复杂的齿轮传动结构，全部运动副都做了裸露式设计，日常维护只需要定期在转动轴位置加注少量润滑油即可，农户不需要具备专业机械维修知识就能完成日常保养；整体结构做了重心优化，摇把转动时的力矩方向与机架固定方向匹配，操作时只需要单手握持摇把转动，另一只手辅助推送玉米棒即可，单人每小时可处理40-50公斤干玉米，效率是手工脱粒的6-8倍；所有与玉米接触的部件都做了圆角打磨处理，没有尖锐毛刺，不会划破玉米棒表皮造成碎渣混入玉米粒中，也能避免操作时划伤操作人员的手部。

外形尺寸与安装边界方面，整机整体长度约650mm，宽度约280mm，高度（含摇把最高位置）约320mm，不安装固定时整机重量约7.2kg，可单人手提转移作业位置；底部安装孔的孔距为180mm，适配M8规格的膨胀螺栓或木工螺丝固定，固定后作业台面需要预留至少800mm*500mm的操作空间，满足摇把转动半径、进料操作、出料收集的空间需求；脱粒腔体的进料口高度距离安装台面约140mm，符合普通人坐姿操作的手臂高度，长时间作业不易产生手臂疲劳；导料槽末端距离安装台面约60mm，可适配高度不超过80mm的收集筐、编织袋放置，不需要额外垫高收集容器。

在实际使用场景中，这款装置还可以适配临时流动作业需求，比如山区农户走村串户提供脱粒服务时，不需要携带沉重的电动设备与发电装置，只需要将设备固定在便携木架上就能开展作业；对于家庭少量种植玉米的用户，平时不用时可以将设备拆卸后收纳在墙角，不会占用过多储物空间；结构上没有易损的电子元件，所有金属部件都做了防锈喷涂处理，在潮湿的农舍环境中存放也不易生锈，使用寿命可达10年以上。
