内燃机核心传动活塞曲柄连杆结构

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1074617

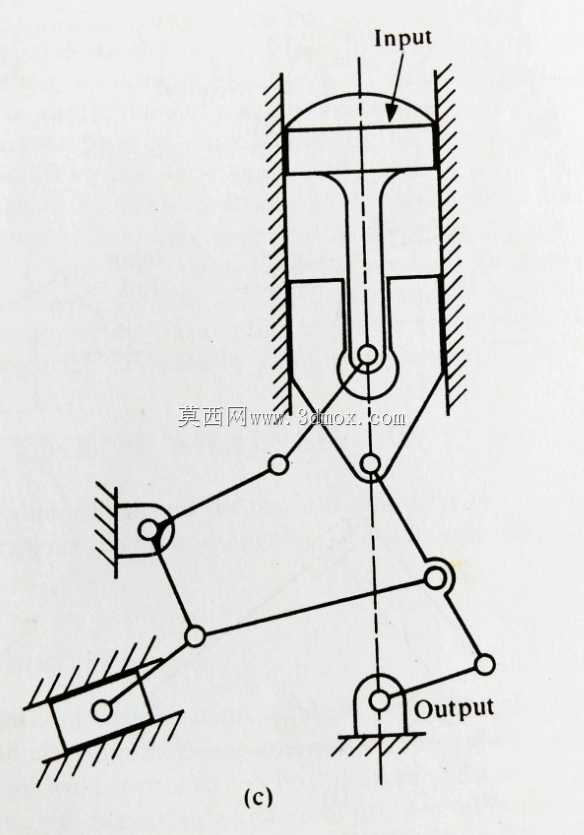

  • 内燃机核心传动活塞曲柄连杆结构

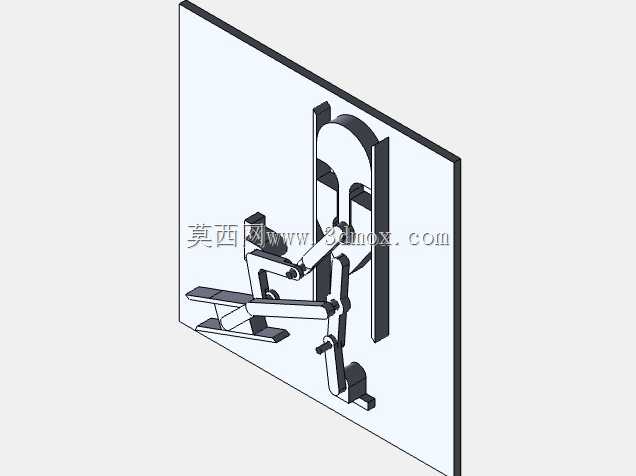

  • 内燃机核心传动活塞曲柄连杆结构

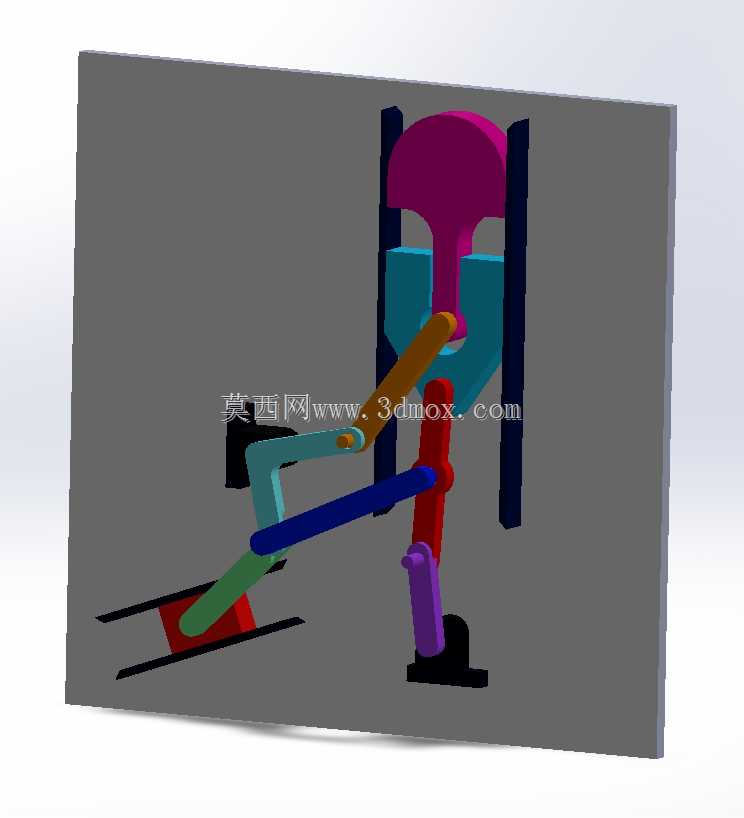

  • 内燃机核心传动活塞曲柄连杆结构

这套传动结构是往复式动力机械里最核心的运动转换单元,日常接触的乘用车汽油机、柴油机,小型通用动力的割草机、发电机组动力端,甚至部分往复式压缩机、冲压设备的传动端,都以这套机构作为动力传递的核心载体,负责把燃烧做功产生的活塞直线往复运动,转化为曲轴端的旋转扭矩输出,反过来也能在压缩机这类设备里,把曲轴的旋转运动转化为活塞的往复压缩动作,是动力类机械里应用范围最广的基础传动构型。

从实际功能实现逻辑来看,整套结构的运动副配合精度直接决定了整机的动力输出效率、运行振动水平和使用寿命。活塞部分直接承接缸内燃烧压力,裙部设计需要匹配缸筒内壁的配合间隙,既要保证高温工况下的热膨胀余量,避免拉缸卡滞,又要控制间隙量减少窜气、敲缸问题;活塞销部位连接连杆小头,采用全浮式或者半浮式的配合设计,保证往复摆动过程中的转动自由度,同时通过卡环限制轴向窜动,避免销端刮蹭缸壁。连杆作为连接活塞和曲柄的中间传力部件,杆身截面通常采用工字型设计,在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量,减少高速运转时的惯性力负载,大小头的轴瓦配合需要严格控制油膜间隙,保证压力润滑状态下的可靠运转,避免轴瓦烧蚀、连杆断裂这类恶性故障。曲柄部分也就是曲轴的曲柄销+曲柄臂结构,需要做精确的动平衡校准,抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机运行的振动水平,曲柄臂的配重块设计需要匹配对应缸的活塞连杆组质量,保证多缸机各缸运动件的质量差控制在公差范围内,避免高速运转时产生额外的交变载荷。

在三维建模过程中,首先要明确各运动部件的运动边界:活塞的运动行程由曲柄的回转半径直接决定,也就是曲柄销中心到曲轴主轴颈中心的距离的2倍,这个参数直接关联整机的排量设计,建模时需要先确定曲轴的回转中心位置,再以此为基准确定活塞上止点、下止点的极限位置,划定活塞在缸筒内的运动范围,避免运动过程中活塞和缸盖、曲轴平衡块发生干涉。连杆的长度设计需要兼顾连杆比参数,也就是连杆长度和曲柄半径的比值,这个比值通常在3-4之间选取,比值过小会导致活塞侧推力增大,加剧缸壁磨损,比值过大则会增加整机的整体高度,抬升整机重心,建模时需要反复调整连杆长度,验证活塞运动过程中的侧压力变化曲线,匹配整机的设计定位。

安装边界方面,整套机构的装配需要以缸体的曲轴主轴颈安装孔、缸筒中心轴线作为定位基准,曲轴主轴颈和缸体主轴承座的同轴度公差需要严格控制,避免曲轴运转时产生附加弯曲应力;活塞装入缸筒时需要注意活塞环的开口错开角度,保证密封性能;连杆大头和曲柄销的配合需要按照规定扭矩拧紧连杆螺栓,同时保证螺栓的预紧力均匀,避免连杆盖变形。在做运动仿真验证时,需要逐一检查各运动副的干涉情况:活塞在上止点、下止点位置时和气门(如果是顶置气门结构)、燃烧室的间隙,连杆在摆动到最大角度时和缸筒下沿、曲轴箱内壁的间隙,曲柄臂旋转过程中和油底壳、机体加强筋的间隙,所有运动间隙都需要预留足够的热膨胀余量,保证整机在额定工况温度下不会出现运动卡滞。

这套结构的设计难点在于平衡运动件的强度、重量和摩擦损耗,所有部件的尺寸参数都需要经过运动学、动力学的反复验算,比如活塞的压缩高度、连杆的大小头中心距、曲柄的回转半径、配重块的质心位置,每一个参数的调整都会影响整套机构的运动特性,建模过程中需要采用参数化设计的思路,把核心的行程、连杆比、缸径这类参数设置为可调整的变量,方便后续根据不同的排量、功率需求快速调整模型尺寸,适配不同的动力机型需求。
