铸铁材质微型龙门数控铣床机架结构

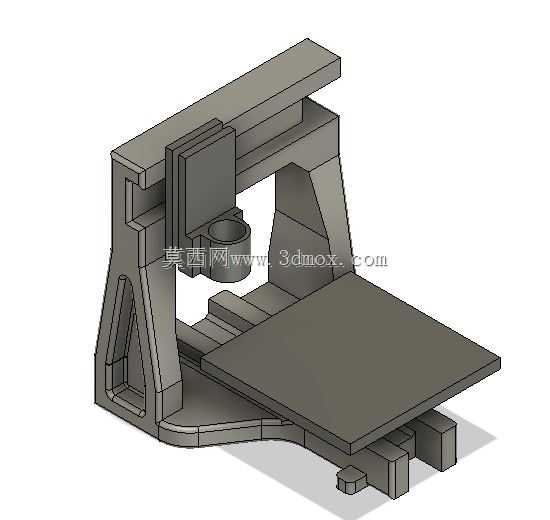

　　这款铸铁材质的龙门式数控加工机架，主要面向小型精密零件加工场景，常见于个人加工工坊、职业院校实训教学、小型五金零件打样、模型爱好者自制加工等领域，可完成铝件、铜件、软塑料、硬质木材等多种材质的铣削、钻孔、倒角、简单轮廓雕刻等加工工序，相比同规格铝型材拼接的机架，铸铁材质的阻尼特性能够有效吸收加工过程中产生的振动，提升加工面的光洁度，减少刀具振纹的产生。从结构设计来看，整体采用经典定梁龙门布局，两侧立式支撑墙与底部基座采用一体化铸铁结构设计，省去了多件拼接带来的装配累积误差，支撑墙内侧预留了直线导轨的安装基准面，加工时可直接以导轨面为基准配磨安装面，保证Z轴滑台运动的直线度与垂直度。

　　Z轴滑台采用矩形滑枕结构，搭配线性导轨与滚珠丝杠的传动组合，可搭载功率合适的高速电主轴，满足小直径刀具的高速切削需求。横向的Y轴工作台布置在龙门框架的跨距内部，工作台采用加厚铸铁平板结构，表面预留T型槽安装位，可直接搭配通用夹具装夹工件，工作台下方的导轨安装座与底部基座一体铸造成型，保证Y轴运动过程中的支撑刚性，避免大行程移动时出现工作台低头的问题。X轴传动组件布置在横梁后侧，通过伺服电机直连滚珠丝杠带动Z轴滑台横向移动，传动链路短，反向间隙小，能够保证点位加工与轮廓铣削的定位精度。

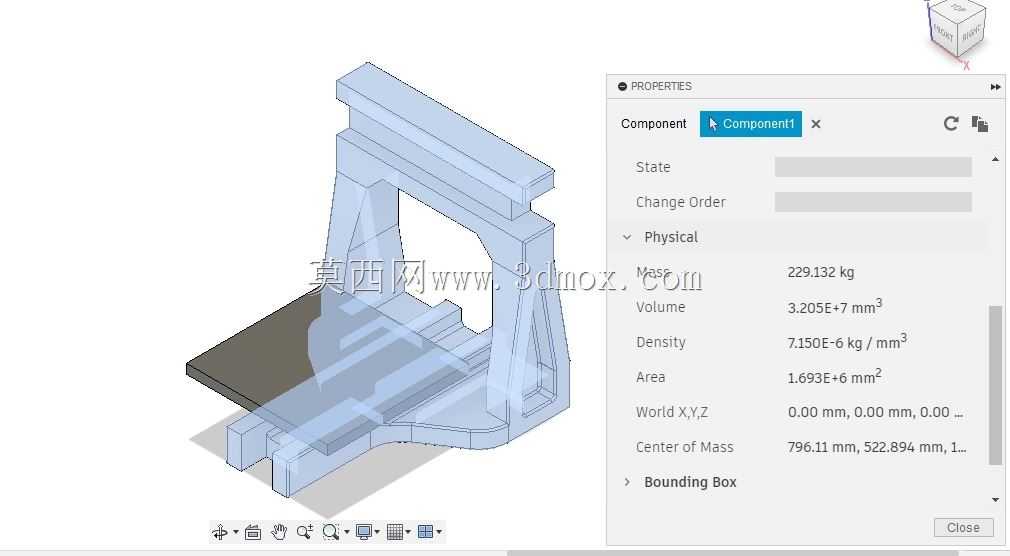

　　从安装边界来看，该机架X轴有效行程400mm，Y轴有效行程400mm，Z轴有效行程250mm，整体占地尺寸适配小型加工车间的工位布置，不需要专门做大型设备的地基处理，放置在硬化水平地面上调整垫铁水平即可投入使用，机架总重约230公斤，自身重量足够抵消常规轻切削加工产生的颠覆力矩，不需要额外打膨胀螺栓固定地面。设计过程中充分考虑了铸件的工艺性，所有壁厚过渡位置都做了圆角处理，避免铸件冷却过程中出现应力集中开裂的问题，支撑墙、横梁等受力较大的位置都布置了加强筋结构，在控制整体重量的前提下最大化提升结构刚性，导轨安装面、丝杠安装座、主轴安装面等关键位置都预留了足够的加工余量，方便后续精加工时保证形位公差。

　　日常使用中，该机架可根据加工需求搭配不同功率的主轴、不同规格的伺服电机，拓展成适合金属切削或者木工雕刻的专用设备，也可加装第四轴转台完成复杂回转类零件的加工，整体结构预留了足够的拓展安装位，方便用户根据自身需求做功能升级。相比市面上常见的焊接式机架，铸铁机架经过时效处理后长期使用不易变形，精度保持性更好，适合长期固定工位的加工作业，不需要频繁校准机床的几何精度。
