手动金属板材折弯加工设备结构设计

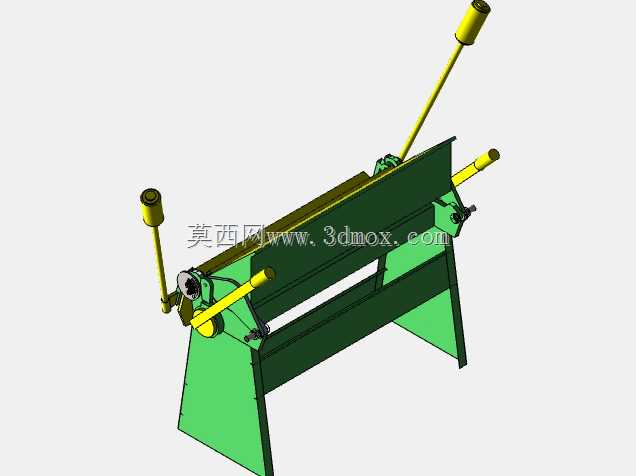

　　这款手动折弯设备主要面向小型钣金加工场景，在五金制品加工、通风管道制作、广告标识钣金加工、小型五金件批量打样等场景中应用广泛，尤其适合加工厚度1.5mm以内的冷轧钢板、1mm以内的不锈钢板以及2mm以内的铝板、铜板等常见金属板材，无需外接动力源，仅依靠人力操作即可完成折弯作业，对车间供电条件没有硬性要求，在户外临时加工、小型维修门店、个体加工户的作业场景中适配性极强。设备整体采用开式焊接机架结构，底部为两个对称布置的梯形支撑腿，直接与地面接触，无需额外打膨胀螺栓固定，放置在平整的水泥地面即可稳定作业，支撑腿与上部的工作台主体采用连续焊缝焊接成型，焊后经过去应力处理，避免长期受力出现机架变形，影响折弯精度。

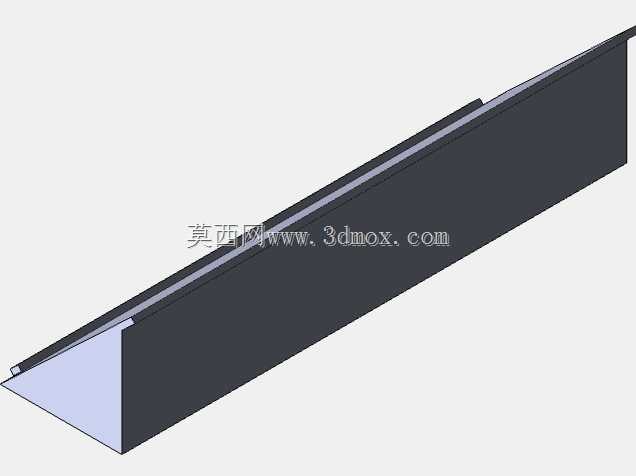

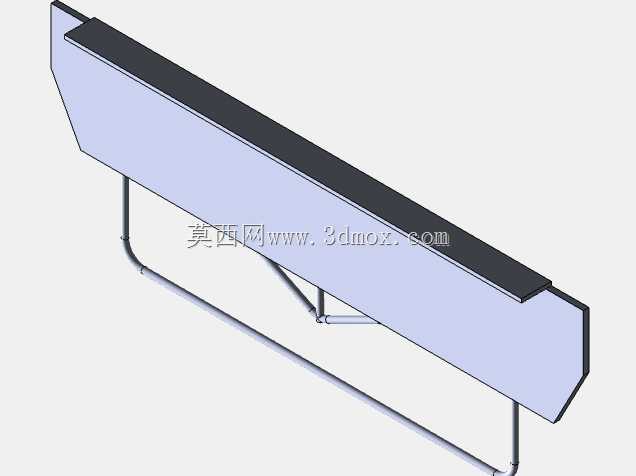

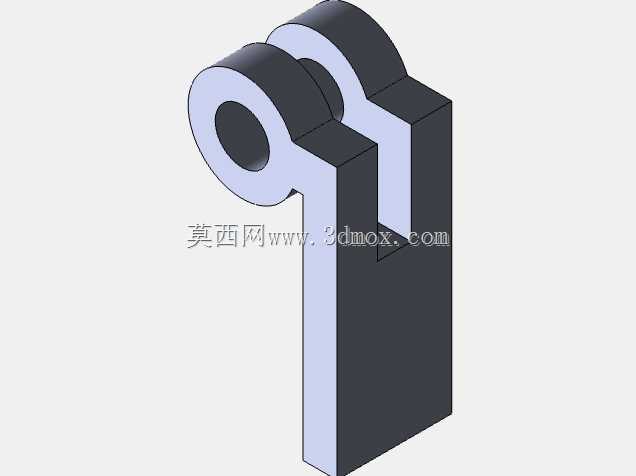

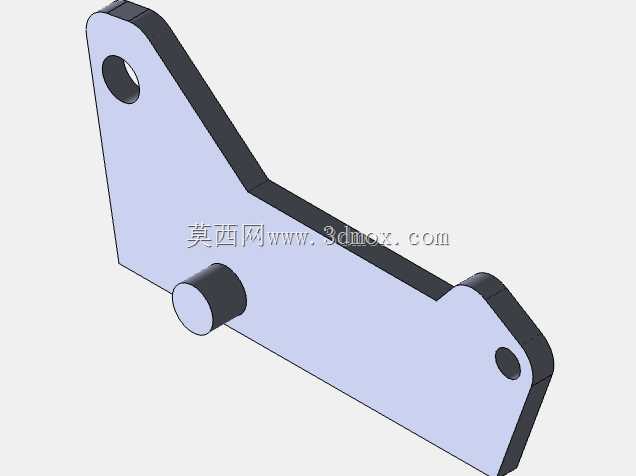

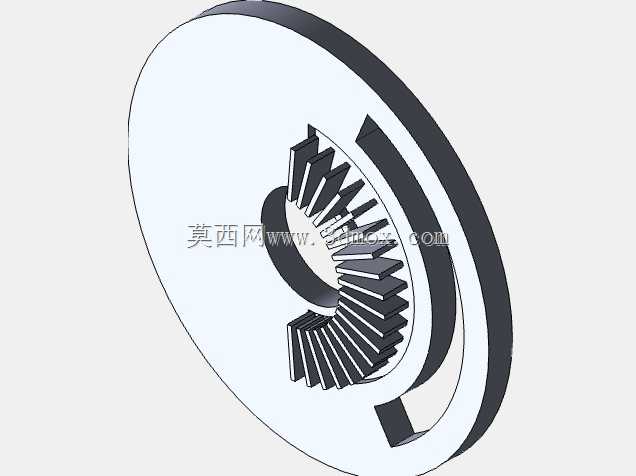

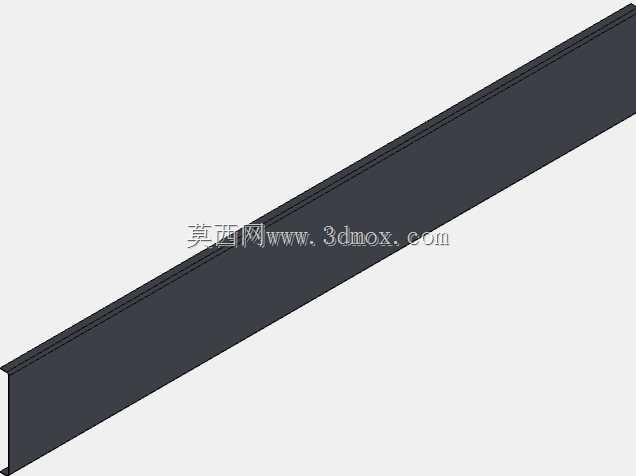

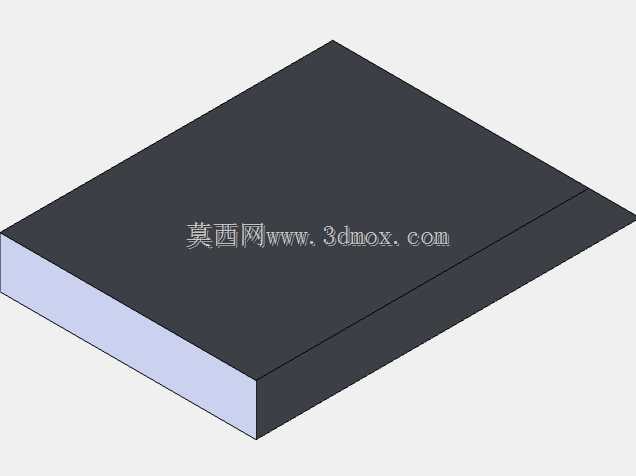

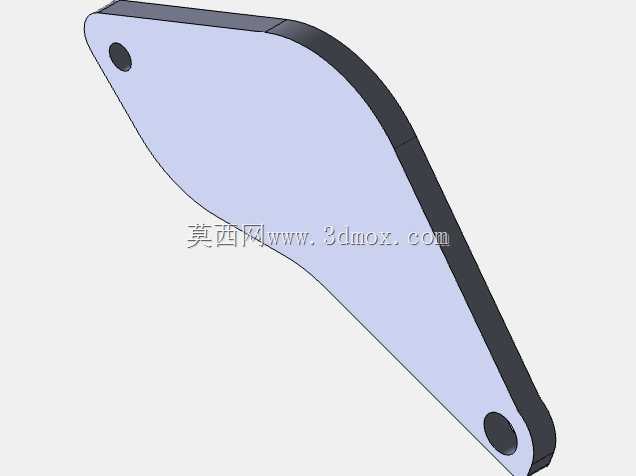

　　上部的作业单元分为固定工作台面、翻转折梁、压料机构三个核心部分，固定工作台面经过平面磨床精加工，平面度控制在0.1mm/米以内，保证板材放置时不会出现翘曲偏移；翻转折梁通过两端的铰接轴与机架连接，铰接位置配置了自润滑铜套，长期反复转动也不会出现卡顿磨损，折梁上安装有可更换的折弯上模，模具刃口经过淬火处理，硬度达到HRC45-50，折弯时不会出现刃口卷边、塌陷的问题，针对不同折弯角度需求，可以通过调整折梁端部的限位螺栓来控制翻转行程，最小可实现0°到135°范围内的任意角度折弯，角度重复定位精度可以控制在±1°以内，满足常规钣金件的折弯公差要求。压料机构采用手动杠杆式锁紧结构，操作杆布置在设备的侧上方，操作人员站在设备正前方即可单手完成压料锁紧动作，压料梁的压力通过两端的弹簧进行平衡，抬起操作杆时压料梁会自动复位，方便取放板材，压料梁的下表面同样经过精加工，与工作台面平行度控制在0.15mm/米以内，压紧板材时不会出现局部压不实导致的折弯错位问题。设备两侧的操作手柄采用加长设计，利用杠杆原理降低操作人员的施力强度，折弯1mm冷轧钢板时，单人即可轻松完成操作，无需额外辅助人员。

　　从安装边界来看，设备整体宽度根据加工幅面不同分为多个规格，常规1米幅面的设备整体宽度在1300mm左右，前后深度在700mm左右，设备最高点距离地面1200mm，操作手柄抬起时的最大高度不超过1600mm，车间布置时仅需要预留前后各500mm的操作空间即可，占地面积不足2平方米，非常适合空间有限的小型加工场所。设计过程中充分考虑了易损件的更换便利性，折弯模具、铰接铜套、压料缓冲垫都采用标准化快拆结构，不需要专用工具即可完成更换，日常维护仅需要定期在铰接位置加注润滑脂即可，没有复杂的液压、电气元件，故障率极低，使用寿命可以达到十年以上。

　　针对不同的加工需求，还可以通过更换不同形状的折弯模具，实现压平、压筋、圆弧折弯等特殊加工工艺，拓展设备的适用范围，比如在通风管道加工中，可以配合专用模具完成风管咬口边的折弯，在广告标识加工中，可以完成金属字围边的小角度折弯，适配多品类小批量的柔性加工需求。设备的受力结构经过反复校核，在额定加工厚度范围内，机架的最大变形量不超过0.2mm，不会因为长期满负荷作业出现机架开焊、折梁变形等问题，所有受力部件都经过载荷验算，安全系数达到3倍以上，保证操作过程中的安全性。
