高剪切涂料液体均质乳化分散设备结构

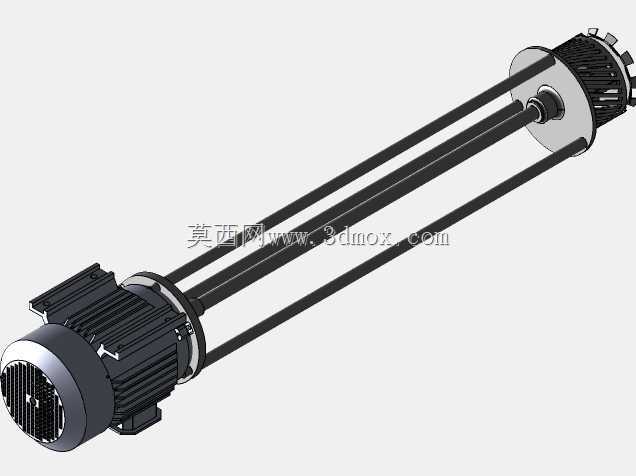

　　这款设备主要面向涂料、精细化工领域的液固混合、液液分散均质工序，在实际生产场景中，常安装于配料罐、反应釜的顶部开口位置，依靠长轴结构伸入罐体内部完成作业，无需额外搭建复杂的安装支架，适配多数常规常压配料容器的安装接口。从结构设计逻辑来看，动力端采用标准立式电机布局，电机输出端通过直联结构连接长传动轴，轴端配置均质工作头，工作时高速旋转的转子产生强剪切力，能够将团聚的颜料粉体打散在基料中，同时将不相溶的液相组分破碎成微小液滴，实现稳定的分散均质效果，避免涂料存储过程中出现颜料沉降、分层的问题。设计过程中重点考量了长轴的动平衡性能，因为轴段长度较大，高速运转时如果同轴度控制不足，很容易出现轴系抖动、密封件磨损过快的问题，

　　建模时对轴的支撑点位做了优化，在靠近电机端和工作头端分别设置了支撑结构，降低长轴的挠曲变形量，保证设备在额定转速下运行的稳定性。外形结构上，动力段的电机外壳保留了标准散热筋结构，能够满足连续作业的散热需求，长轴部分采用光滑圆柱结构，减少物料附着的可能，工作头端的定子转子组合采用间隙配合设计，剪切间隙控制在合理范围，既保证剪切效率，又避免过大的运行阻力。安装边界方面，设备整体为立式长轴结构，安装时需要预留足够的轴向伸入空间，径向尺寸以电机外径为最大边界，罐体开口尺寸只要大于电机安装法兰直径即可完成装配，安装法兰采用标准圆形法兰结构，孔位布局符合通用化工容器的安装规范，能够直接替换同规格的传统搅拌装置。在实际选型应用中，

　　这类设备适合处理中低粘度的涂料、油墨、日化乳液类物料，相比普通桨叶搅拌，它的分散均质效率更高，能够缩短配料工序的作业时间，同时处理后的物料细度更均匀，提升最终成品的外观和存储稳定性。建模过程中对各个部件的装配关系做了完整还原，包括电机端的接线盒、安装脚座，传动轴的连接结构，工作头的定子开槽、转子叶片结构都做了准确复刻，能够直接用于设备装配演示、安装干涉检查，也可以作为同类设备改型设计的基础参考模型，帮助设计人员快速完成结构调整和适配。
