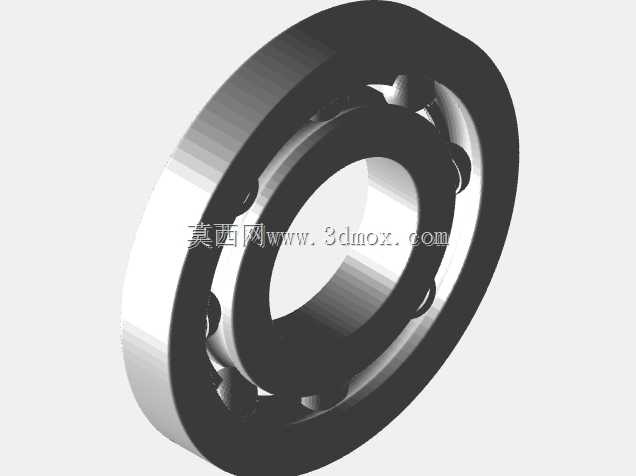

工程用深沟球滚珠轴承结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1074630
  • 工程用深沟球滚珠轴承结构设计

  在常规旋转类机械的传动链路里,这类深沟结构的滚珠轴承是承担径向载荷的核心支撑部件,日常接触的民用风机、小型异步电机、轻工输送线的变速单元里,都能找到同结构轴承的应用场景——它不需要复杂的预紧调整结构,对安装座的同轴度公差容忍度比角接触类轴承更高,很适合中小功率传动场景的批量装配需求。从结构设计逻辑来看,这个模型完整还原了深沟球轴承的核心组成:内外圈的滚道曲率严格匹配钢球直径,滚道的沟曲率半径通常取钢球直径的0.515到0.525倍,这个参数区间既可以保证钢球滚动时的接触应力处于合理范围,也能避免钢球在滚道内出现卡滞,同时预留了常温工作下的热膨胀间隙,不会因为长时间运转温升导致滚动副抱死。

  保持架采用的是浪形冲压保持架结构,这种结构的重量轻,兜孔间隙可以给钢球提供充足的润滑脂存储空间,运转时的离心力不会让保持架出现过大的形变,适配常规转速下的连续工作需求。从安装边界来看,这类轴承的内圈与转轴采用过盈配合,过盈量根据载荷大小通常控制在0.005到0.02毫米区间,外圈与轴承座孔采用过渡配合,方便后期维护时的拆卸更换;安装时不能直接敲击轴承内外圈端面,需要通过专用套筒压装对应配合的套圈,避免滚道出现压痕影响运转精度。实际应用中,这类轴承可以同时承受一定比例的轴向载荷,当电机或风机出现轻微的轴系窜动时,不需要额外加装止推结构就能抵消轴向力,简化了整体轴系的设计复杂度。

  建模过程中需要注意钢球与内外滚道的相切约束,保持架的兜孔位置需要与每粒钢球的位置一一对应,装配完成后要验证旋转自由度是否顺畅,不能出现过约束导致的干涉问题;同时要还原内外圈的倒角细节,这些倒角是安装时的导向结构,也能去除热处理后的边缘应力集中,避免套圈在压装时出现崩边。在不同的应用场景下,同结构的轴承会调整密封形式,比如粉尘较多的输送线场景会带双面橡胶密封,预填长效润滑脂实现免维护,而高速电机场景会采用开式结构配合稀油润滑,降低运转时的摩擦阻力。

  这个模型的结构比例完全参照实际工业级深沟球轴承的尺寸规范,内外圈的壁厚、钢球的直径与数量、保持架的厚度都符合通用轴承的尺寸系列,可以直接用于教学演示、装配模拟、3D打印样件验证,也能作为非标设备设计时的标准件选型参考,帮助结构工程师快速完成轴系支撑部分的布局设计,减少重复绘制标准件的工作量。需要注意的是,这类轴承的额定动载荷与钢球数量、滚道接触硬度直接相关,设计选型时不能只看安装尺寸,还要根据实际运转的径向载荷、转速、预期寿命计算额定动载荷的安全系数,通常连续运转的工业场景安全系数要取到1.5以上,避免出现过早疲劳点蚀的问题。
