高空空气动力学测试LIFT弹射装置结构设计

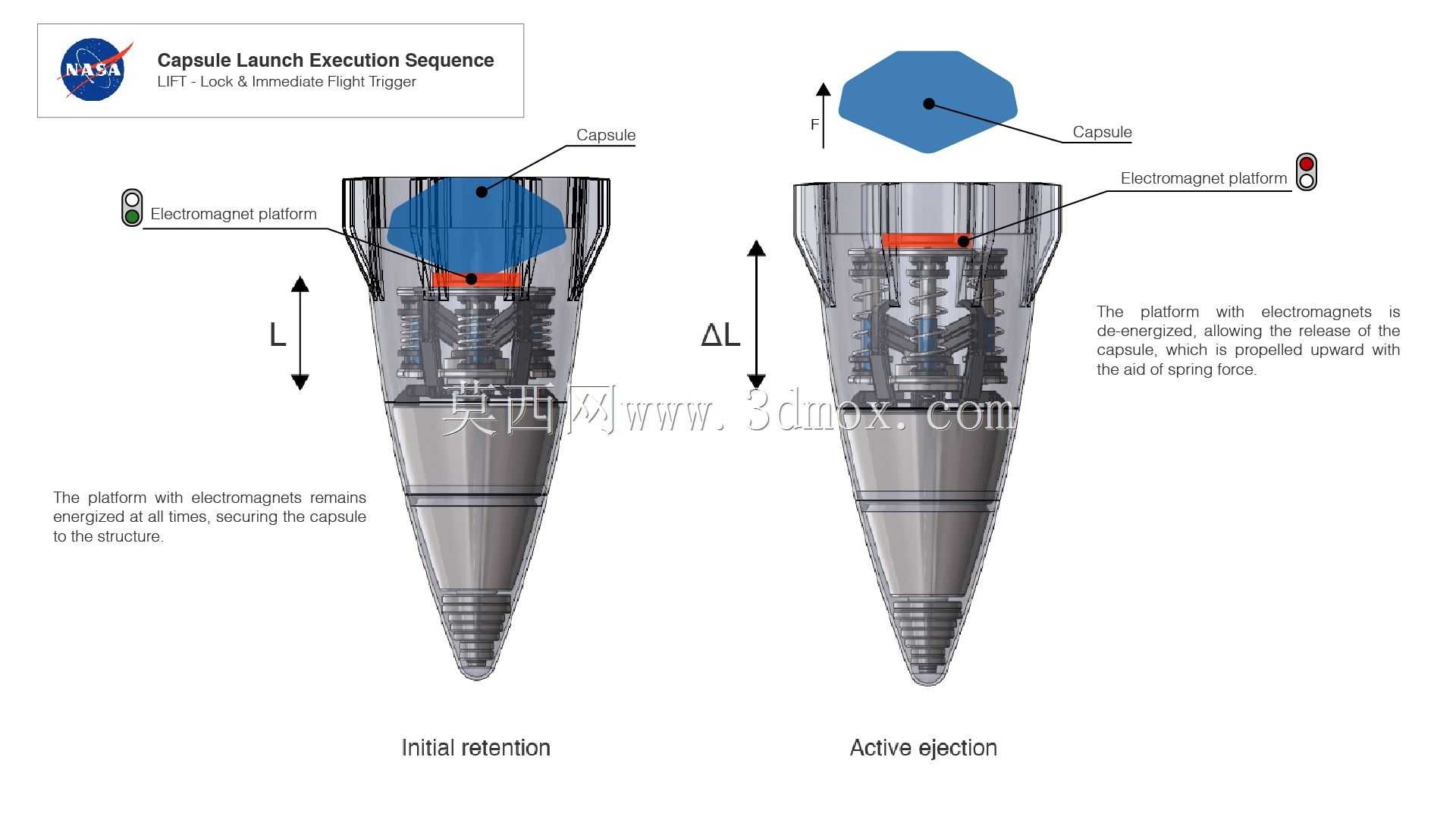

这套弹射装置核心服务于高空空气动力学测试场景，是实验弹丸发射环节的核心执行部件，在实际测试作业中，需要在极短时间内完成弹丸的锁止、蓄能、触发释放全流程动作，保证弹丸出射初速度稳定、出射姿态无偏斜，才能为后续高空流场数据采集提供可靠的初始条件。

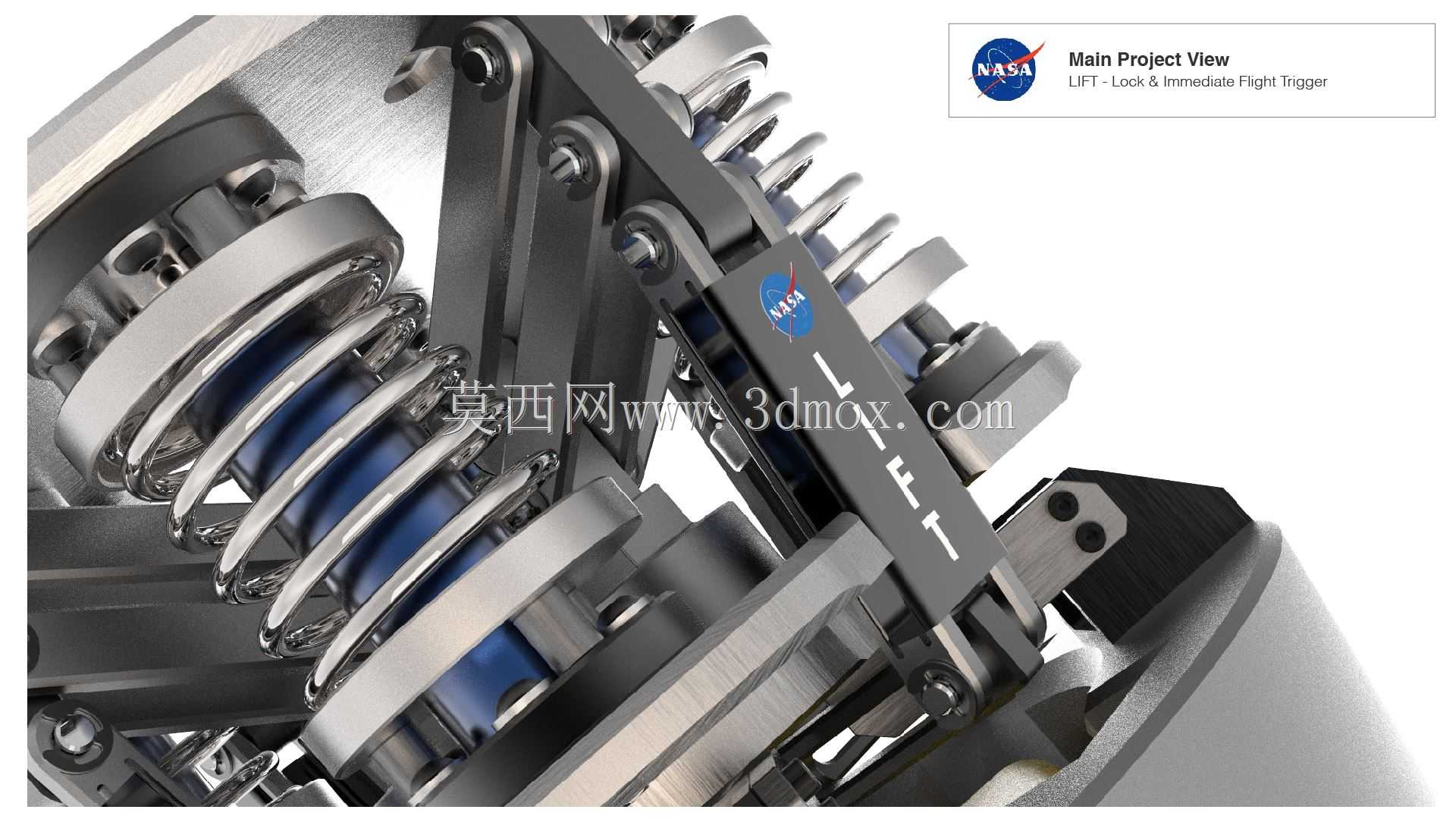

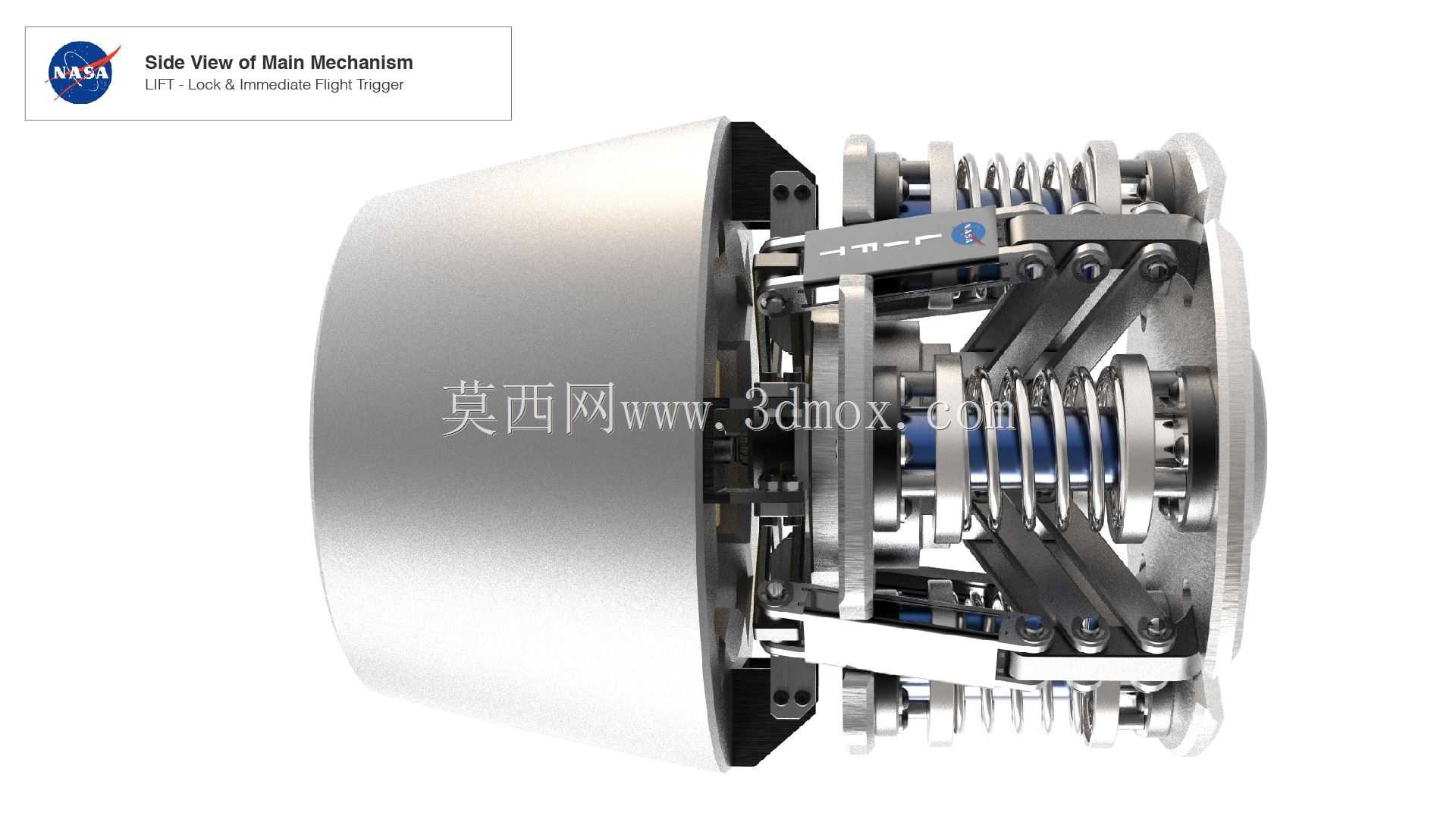

从功能特性来看，装置集成了即时触发锁止机构与蓄能弹簧组，锁止模块采用刚性卡扣配合定位销的结构形式，在蓄能阶段可以牢牢约束弹射推杆的轴向位移，不会因为弹簧预紧力的持续作用出现松脱、滑移问题；触发机构的动作行程经过严格匹配，触发力控制在合理区间，既可以避免误触发现象，也能保证触发指令下达后机构响应无延迟，整个锁止释放过程的动作时间差控制在毫秒级，最大限度减少机构动作本身对弹丸出射参数的干扰。蓄能部分采用多组圆柱螺旋弹簧同轴排布的结构，弹簧刚度经过匹配计算，既能提供足够的弹射推力，也能保证弹簧压缩、释放过程中受力均匀，不会出现偏载导致的推杆卡滞问题。

设计思路上，整个装置优先考虑结构可靠性与动作一致性，所有运动副都预留了合理的配合间隙，同时考虑高空低温、低气压环境下的材料形变问题，核心受力部件选用高强度合金结构钢，非受力的支撑部件采用轻量化铝合金材质，在保证结构强度的前提下尽可能降低装置自身重量，方便在高空测试平台上搭载安装。结构布局上采用同轴式设计，所有运动部件的中心轴线与弹丸出射轴线完全重合，从根源上减少偏心载荷带来的出射姿态偏差；锁止触发模块布置在装置侧方，不占用轴向安装空间，同时方便触发信号线路的布设与后期维护调试。

安装边界方面，装置主体为圆柱形结构，底部设置有标准法兰安装接口，可以直接固定在测试平台的安装基座上，法兰上的安装孔位按照通用测试台架的标准间距设计，不需要额外加工转接件即可完成装配；装置径向尺寸控制在合理范围内，不会与测试平台上的其他数据采集设备产生空间干涉，轴向长度根据蓄能行程确定，预留了足够的弹簧压缩余量，即使弹簧出现一定程度的性能衰减，也能保证蓄能行程满足设计要求。日常维护时，只需要拆卸侧方的锁止模块盖板即可完成卡扣、定位销的磨损检查与更换，不需要整体拆解装置，大幅降低了测试现场的维护难度。

在实际应用过程中，这套装置可以适配不同规格的实验弹丸，只需要更换前端的弹丸适配卡座即可，不需要调整主体蓄能与锁止结构，通用性较强；弹簧组的预紧力可以通过后端的调节螺母进行微调，能够根据不同的测试需求调整弹丸的出射速度，调节过程有明确的刻度标识，方便测试人员快速参数匹配。装置的所有外露部件都做了防锈处理，能够适应高空测试场景下的复杂环境条件，不会因为短时间的环境温湿度变化出现机构卡滞、锈蚀等问题，保证多次重复测试下的动作一致性，为空气动力学实验提供稳定可靠的发射支撑。
