可调式模块化钻孔定位固定夹具

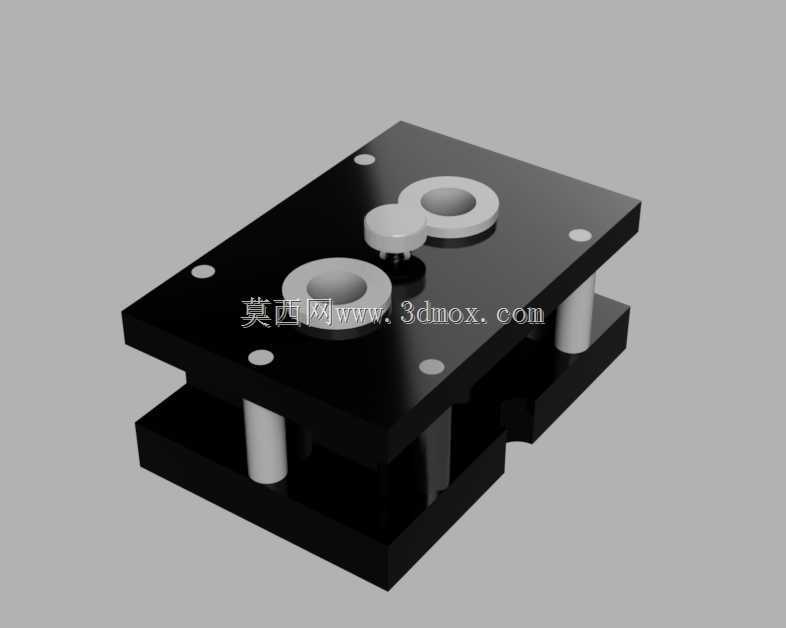

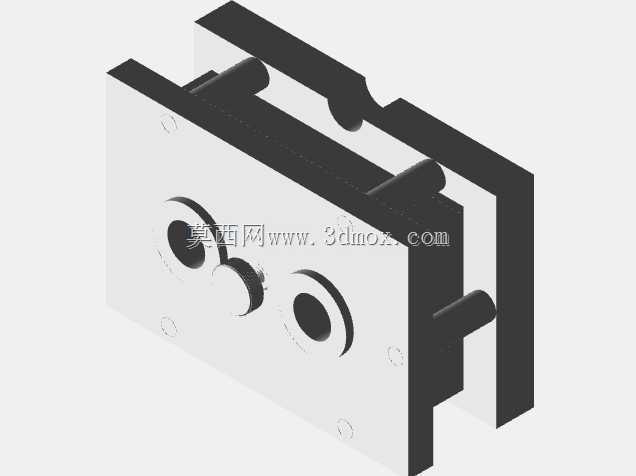

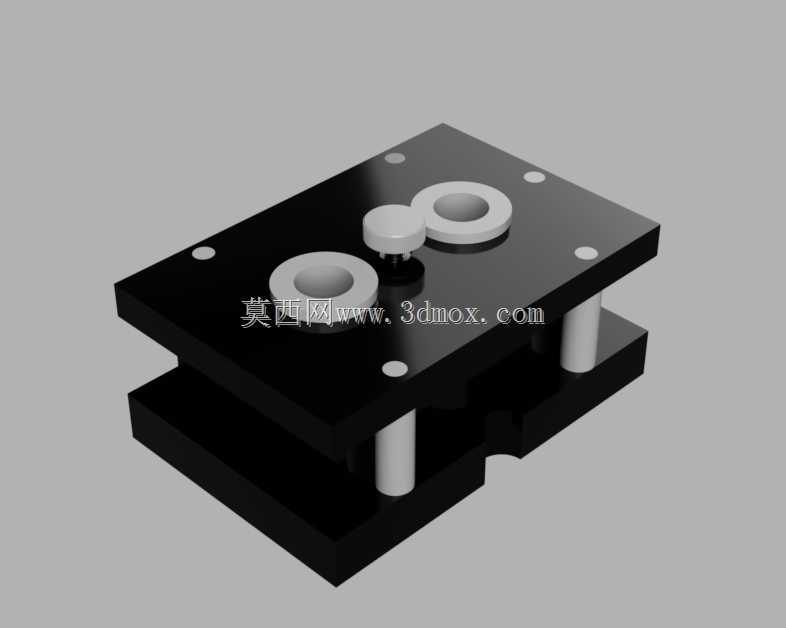

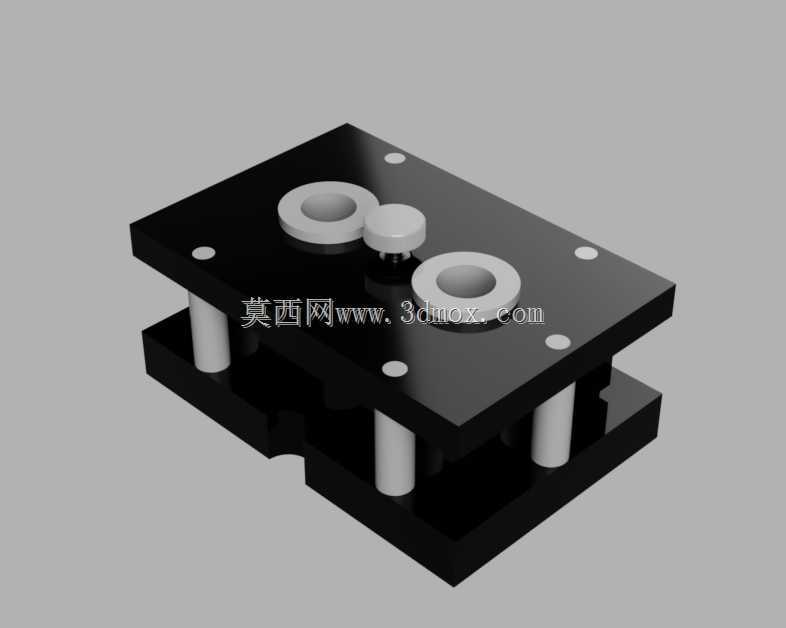

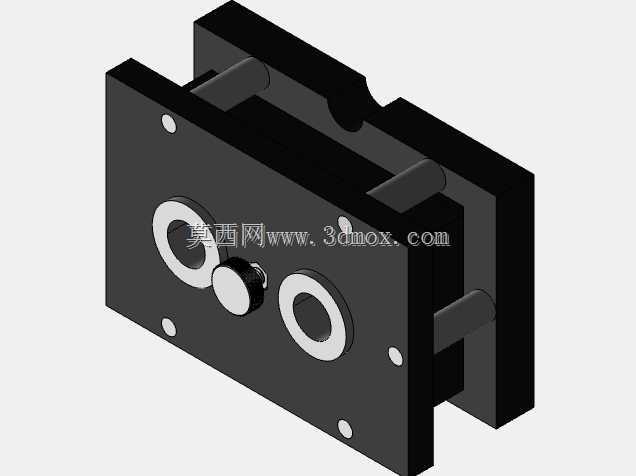

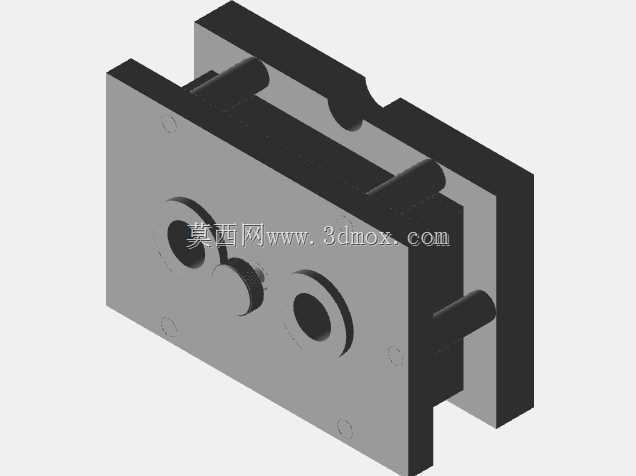

　　在中小批量零件加工、样机试制以及维修类钻孔作业场景中，经常会遇到不同孔径钻孔的定位精度需求，同时还要兼顾装夹效率、重复定位精度以及操作便捷性，这款模块化钻孔固定夹具正是针对这类场景设计的实用工装。从结构布局来看，整套夹具采用四柱导向的双层板架构，上下板之间通过四根等高导柱实现垂直方向的精准滑动导向，从根源上避免钻孔过程中因受力偏移导致的孔位倾斜、孔径超差问题，能够保证钻头进给方向始终垂直于工件装夹基准面，这对于钻孔位置度、垂直度有要求的加工场景来说，能有效降低后续铰孔、攻丝工序的返修率。

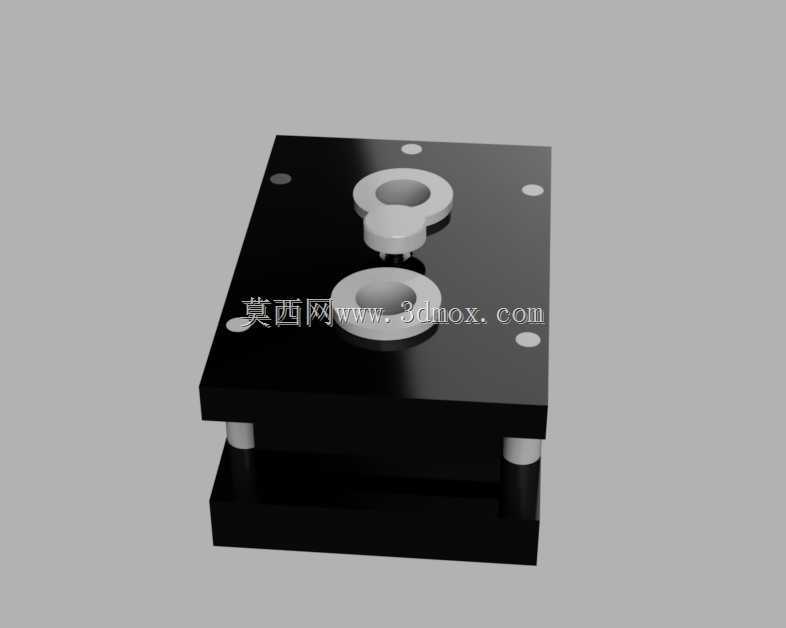

　　上板作为钻套的安装载体，设计了可调节的安装位，能够适配最大15毫米直径的钻头对应的导套，作业时可以根据待加工孔径快速更换对应规格的导套，不需要重新制作整套夹具，大幅提升了工装的复用率，减少了不同孔径加工所需的工装准备时间。导套集成在上板的可调结构中，既可以根据工件上的孔位分布调整钻套的位置，适配不同孔距的工件加工需求，也能在导套磨损后单独更换，降低工装的长期维护成本。夹具的夹紧定位结构设计偏向快速操作逻辑，不需要复杂的锁紧步骤就可以实现工件的可靠压紧，针对厚度在适配范围内的板材类、小型块状工件，能够快速完成装夹定位，尤其适合车间里零散的钻孔任务，不需要动用大型台钳或者专用焊接定位工装，减少工装切换的辅助时间。上板采用可拆卸的结构设计，当需要加工更大尺寸的工件，或者需要对夹具内部进行清理、维护导柱导套配合面的时候，可以快速拆下上板，清理钻孔过程中残留的切屑，避免切屑进入导柱配合面导致滑动卡滞、导向精度下降的问题，日常维护操作非常简便。从安装边界来看，整套夹具的底座尺寸适配常规台钻的工作台安装孔位，可以直接通过T型螺栓固定在台钻工作台上，不需要额外制作转接安装板，整体高度在常规台钻的主轴行程适配范围内，不会出现钻头行程不足无法钻透工件的情况。

　　在实际使用场景中，除了常规的金属零件钻孔作业，这套夹具也可以用于木工、塑料件、轻金属材料的钻孔加工，比如样机制作过程中塑料结构件的安装孔加工、木质工装的定位孔加工，都可以通过这套夹具保证孔位精度，避免手工划线钻孔出现的位置偏移问题。对于机械加工学习场景来说，这套夹具的结构也具备很强的参考价值，四柱导向结构、可调钻套布局、快速夹紧逻辑都是工装设计中非常经典的结构形式，能够帮助初学者理解工装设计中定位、导向、夹紧三个核心要素的实现方式，掌握模块化工装的设计思路。

　　在加工精度保障方面，导柱和导套之间采用小间隙配合，滑动过程中无明显旷量，上板在上下滑动的全行程内，端面跳动量控制在钻孔作业允许的范围内，能够保证钻头在进给过程中不会受到额外的侧向力，减少钻头折断的概率，尤其是小直径钻头钻孔作业时，稳定的导向能够大幅提升钻头的使用寿命。夹具的底座做了加宽处理，装夹工件时重心落在底座支撑范围内，即使加工过程中施加较大的进给力，也不会出现夹具倾翻的问题，作业稳定性有充足保障。针对重复钻孔的批量任务，这套夹具可以一次装夹完成同规格工件的连续钻孔作业，不需要每次重新划线找正，能够将单工件的钻孔辅助时间压缩到最低，适合小批量生产场景下的效率提升需求。日常使用过程中，只需要定期给导柱配合面添加少量润滑脂，清理导套内部残留的切屑，就可以长期保持导向精度，不需要复杂的保养流程，非常适合车间一线的作业环境使用。
