阀门用偏心轮式驱动手轮结构

　　在流体输送管网、工艺管线的现场操作场景里，手动阀门的操作件直接决定了现场运维的操作效率与可靠性，这款偏心结构的手轮部件，是针对小通径楔块式阀块设计的专用操作执行件，区别于常规的同轴圆盘手轮，它采用偏心凸轴的结构设计，不需要整圈旋转手轮，只需要在限定角度内扳动手轮，就能带动内部楔块完成阀口的启闭动作，适合安装在操作空间局促、管线排布密集的阀组区域，比如化工车间的成排仪表阀组、楼宇管井内的分支管路阀门，这类场景下操作人员没有足够的空间完成整圈手轮的旋转操作，偏心扳动式的结构能在90度左右的操作行程内完成全行程启闭，大幅降低狭小空间内的操作难度。

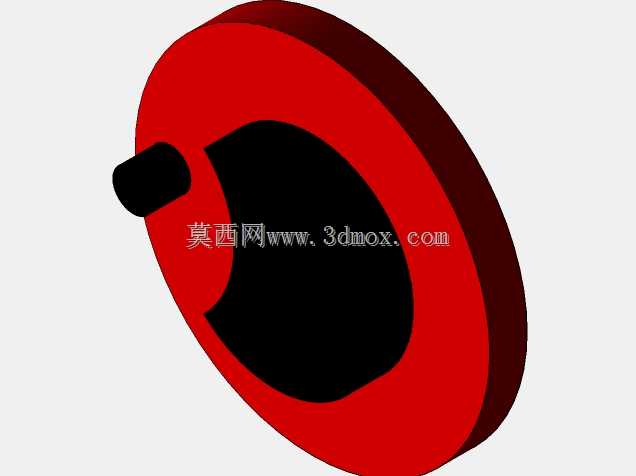

　　从结构设计逻辑来看，这款手轮的主体采用圆盘式握持结构，圆盘边缘做了圆弧过渡处理，没有尖锐的棱角，操作人员戴劳保手套操作时不会出现勾挂、刮擦的问题，圆盘侧面的厚度经过受力校核，在操作人员施加常规扳动力的时候不会出现结构变形，偏心位置伸出的驱动轴采用圆柱凸台结构，和阀块内部的楔块驱动槽直接配合，装配时不需要额外的连接销或者键槽，直接将凸台嵌入驱动槽就能完成动力传递，装配工序更简单，后期维护更换时不需要专用工具就能完成手轮的拆装。

　　考虑到现场安装的边界条件，这款手轮的圆盘外径控制在适配小通径阀块的尺寸范围内，安装后手轮最外沿和相邻管线、阀件的安全间隙能满足现场操作要求，不会因为手轮尺寸过大和周边部件产生干涉，驱动凸台的偏心距经过行程匹配计算，手轮从全关位置扳动到全开位置的过程中，内部楔块的行程刚好能完全覆盖阀口的通流截面，不会出现行程不足导致的内漏，也不会因为行程过大造成楔块和阀座的过度挤压磨损。从实际使用的功能特性来看，这种偏心手轮的操作反馈非常直接，操作人员扳动手轮的过程中，能通过手部的受力变化直接感知到楔块和阀座的贴合状态，不需要额外的开度指示就能判断阀门的启闭位置，在应急操作场景下能快速完成阀门的开关动作，避免因为操作行程判断失误引发的介质泄漏问题。手轮的主体盘面采用大平面设计，后期如果需要在现场做开度标识，直接在盘面粘贴标识或者激光刻字都有足够的操作空间，不需要额外加装标识牌。和常规的同轴手轮相比，这种偏心结构的手轮受力点更靠近驱动轴的力臂最优位置，操作人员施加同样的握力时，能在驱动端获得更大的输出扭矩，对于需要一定密封比压的楔块式阀块来说，不需要借助加力杆就能达到要求的密封压力，减少了现场操作的工具依赖。

　　在结构强度设计上，手轮的圆盘和驱动凸台采用一体化结构设计，不存在装配式连接的松动风险，长期反复操作也不会出现驱动凸台和手轮本体脱节的问题，适合在需要频繁启闭的工况下使用，比如实验室的流体切换管路、小型生产装置的流程切换阀，这类场景下阀门的操作频率高，一体化的结构能保证长期使用的结构可靠性。安装时这款手轮只需要从阀块的操作端外侧将驱动凸台嵌入楔块的驱动槽，不需要额外的轴向固定件，依靠阀块本身的端盖结构就能完成手轮的轴向限位，零件数量更少，故障点也相应减少，后期运维时的备件更换成本更低。针对现场可能出现的误碰问题，手轮的圆盘边缘没有突出的拨杆或者握柄，日常巡检过程中即使被工具或者管线剐蹭，也不会轻易改变阀门的开度状态，降低了误操作的风险。
