工业级气动控制阀精密结构三维设计

在工业气动控制回路、流体输送管控系统中，这类气动控制阀是核心的气路通断、压力调节与流向切换执行部件，常被部署在化工管线气动切断工位、生产装配线气动执行单元配套气路、重型车辆气制动分支回路、冶金设备气动吹扫控制系统中，承担气路逻辑切换、压力阈值管控、执行端动作触发的核心作用，相比手动阀，它能通过气控信号实现远程触发动作，无需人员近距离操作高压气路工位，适配高风险、高安装位置的气路管控场景。

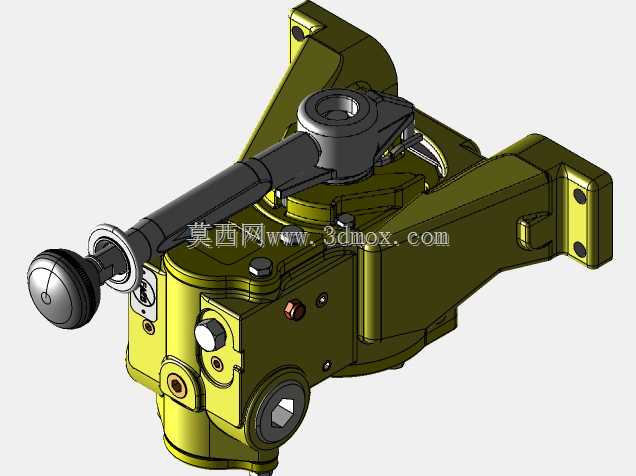

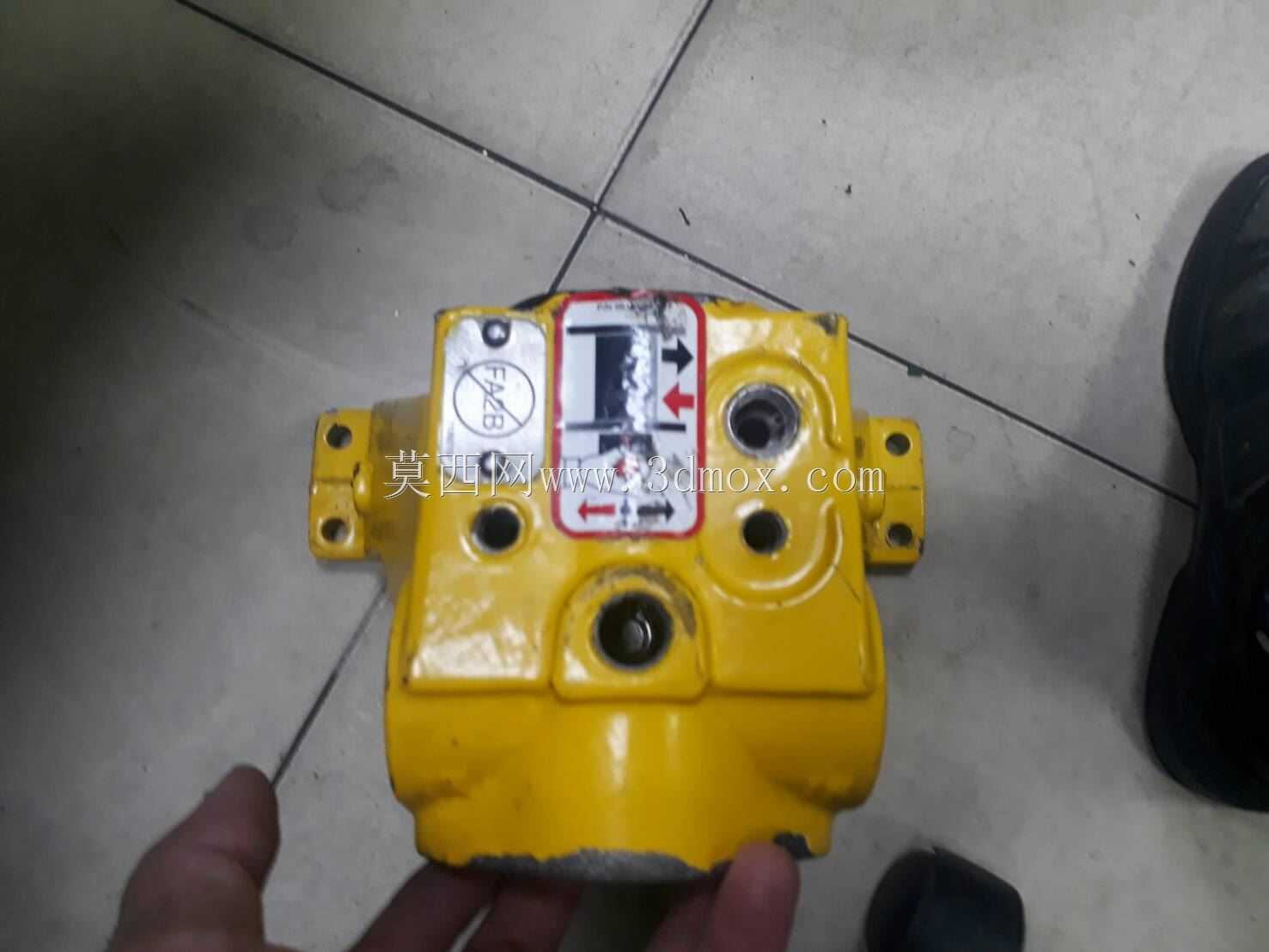

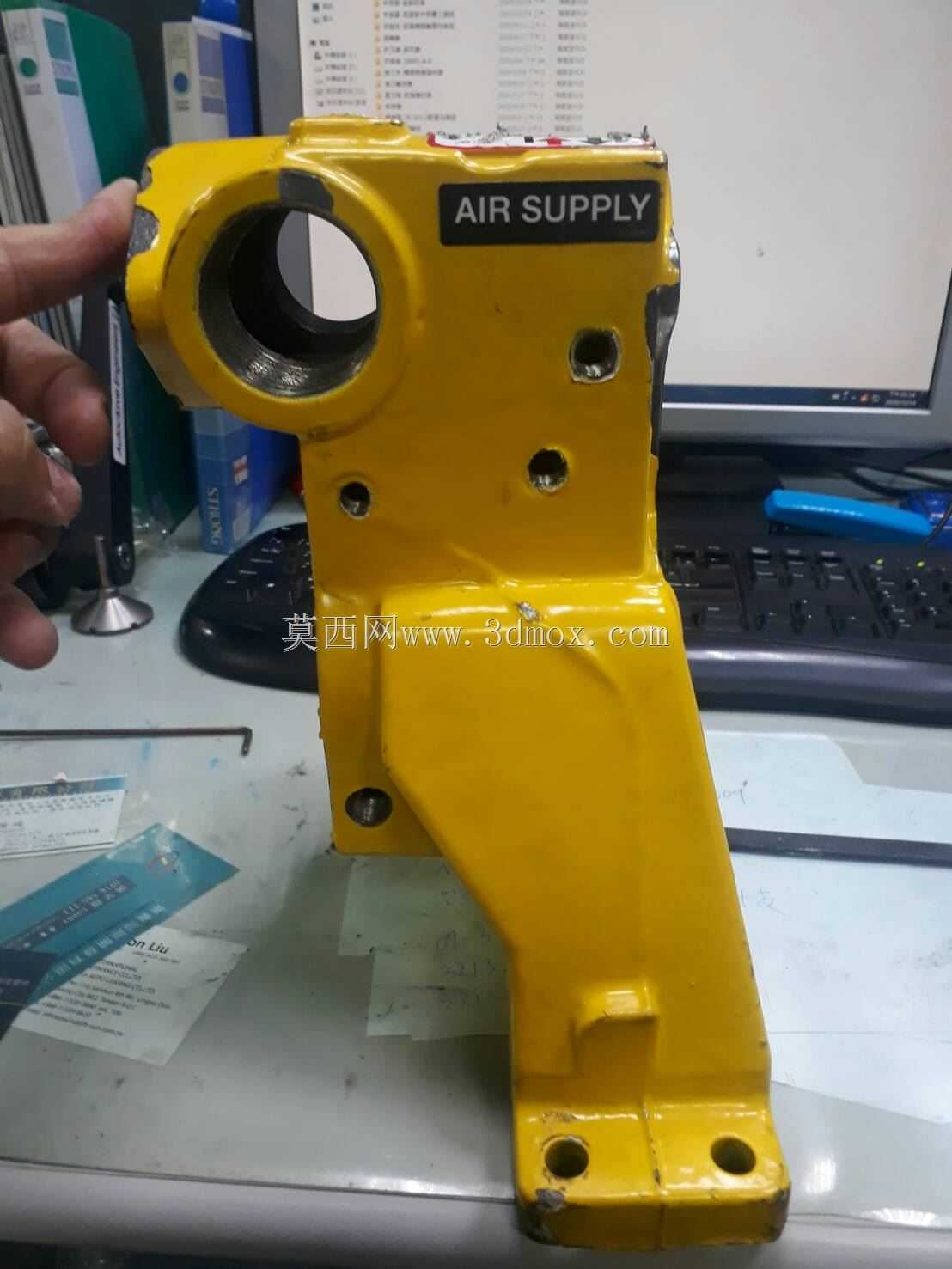

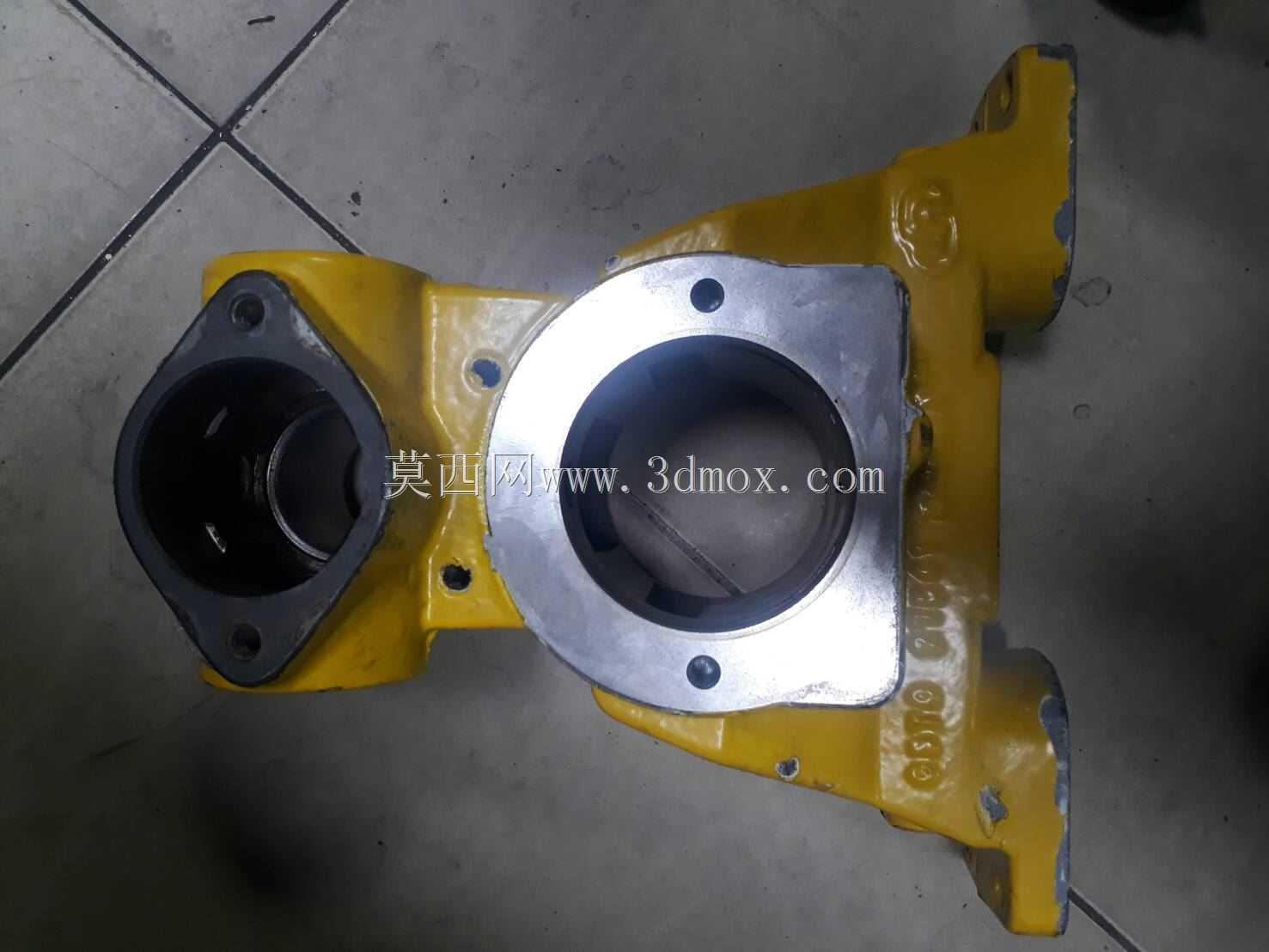

从结构设计逻辑来看，这款阀的主体采用集成式阀块布局，没有采用零散管路拼接的结构，将气路流道直接集成在铸造型阀身内部，减少了外接管路的接头数量，也就降低了气路泄漏的风险点，这种集成设计思路在工业阀类设计中非常常见，核心是在有限的安装空间内整合更多气路通路，同时压缩整体外形尺寸。阀身侧面预留的多个不同规格的接口，分别对应进气端、工作输出端、排气端以及气控信号输入端，接口的位置布局充分考虑了现场安装的管路走向，相邻接口之间预留了足够的扳手操作空间，不会出现安装管接头时相邻位置干涉的问题。

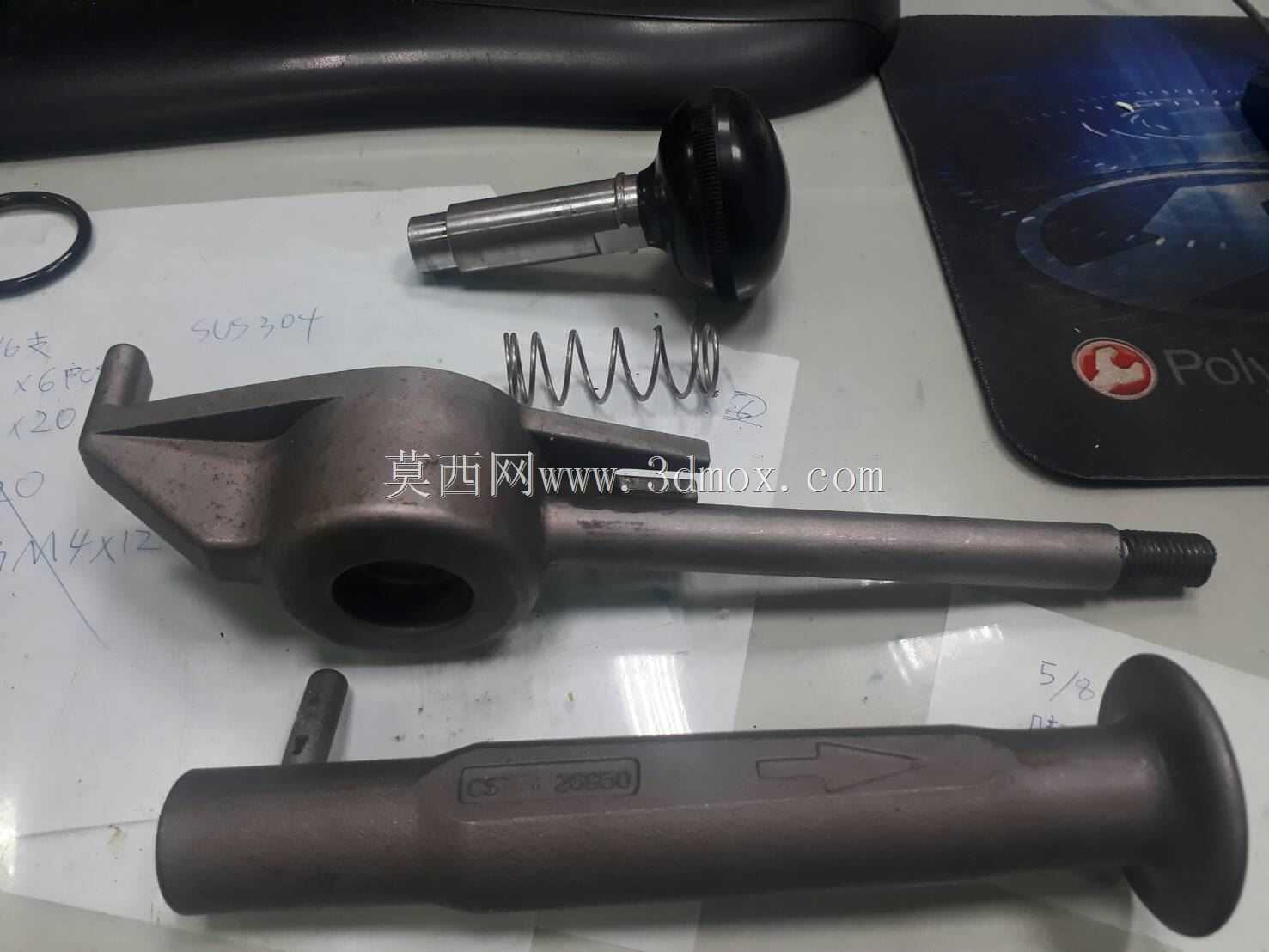

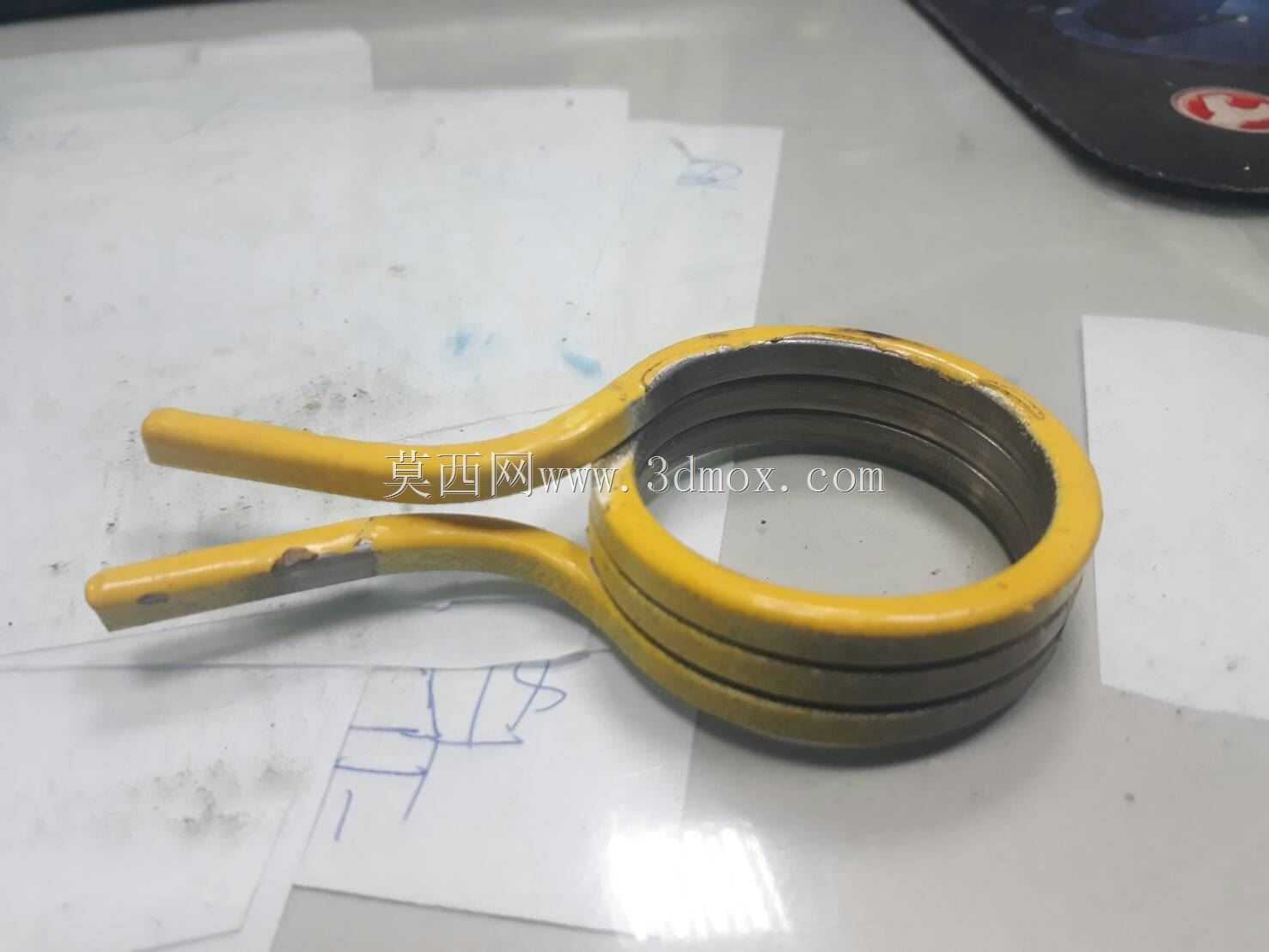

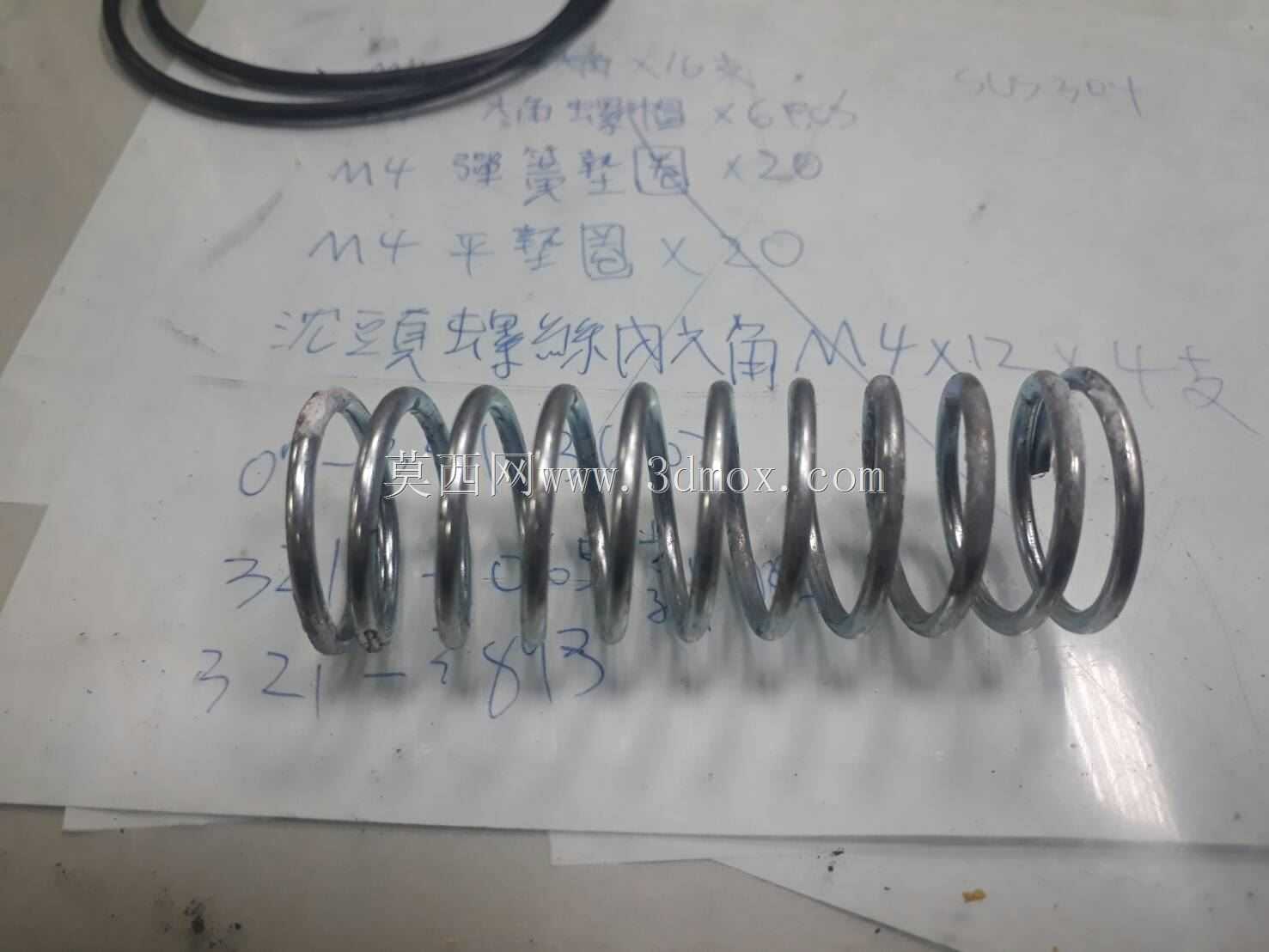

操作端的手动拨杆与顶部的旋转调节结构做了功能分区，拨杆用于手动应急状态下的阀位切换，当气控信号失效时，操作人员可以直接扳动拨杆完成阀位切换，实现应急操作，拨杆端部的防滑手轮做了滚花处理，即便手上沾有油污也能稳定施力，不会出现打滑脱手的问题。顶部的旋转调节结构用于设定阀的动作压力阈值，通过旋转调整内部弹簧的预紧力，来匹配不同工况下的气控触发压力，调节结构外部设置了锁紧螺母，调整完成后可以锁定位置，避免设备运行过程中振动导致参数偏移。

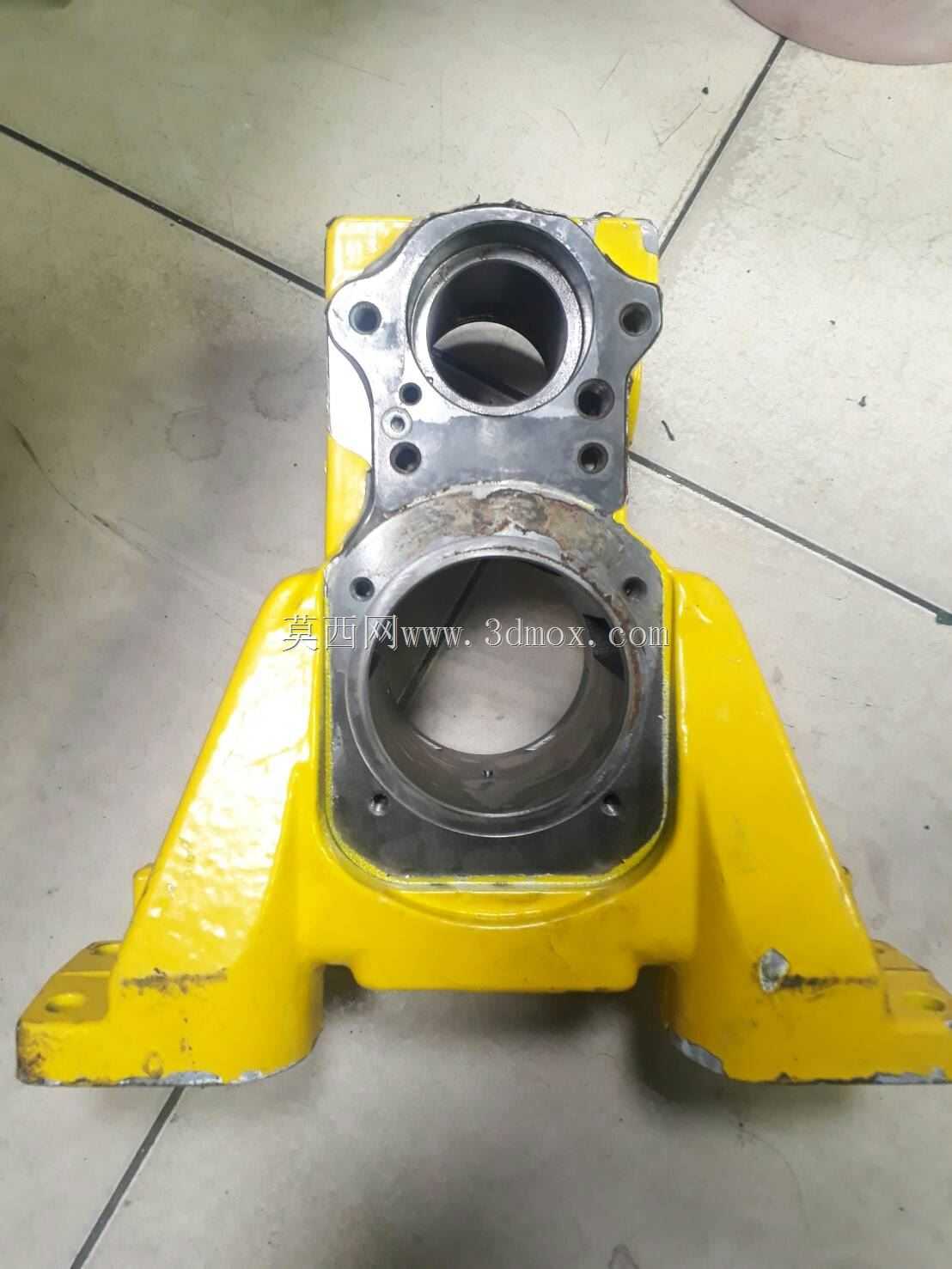

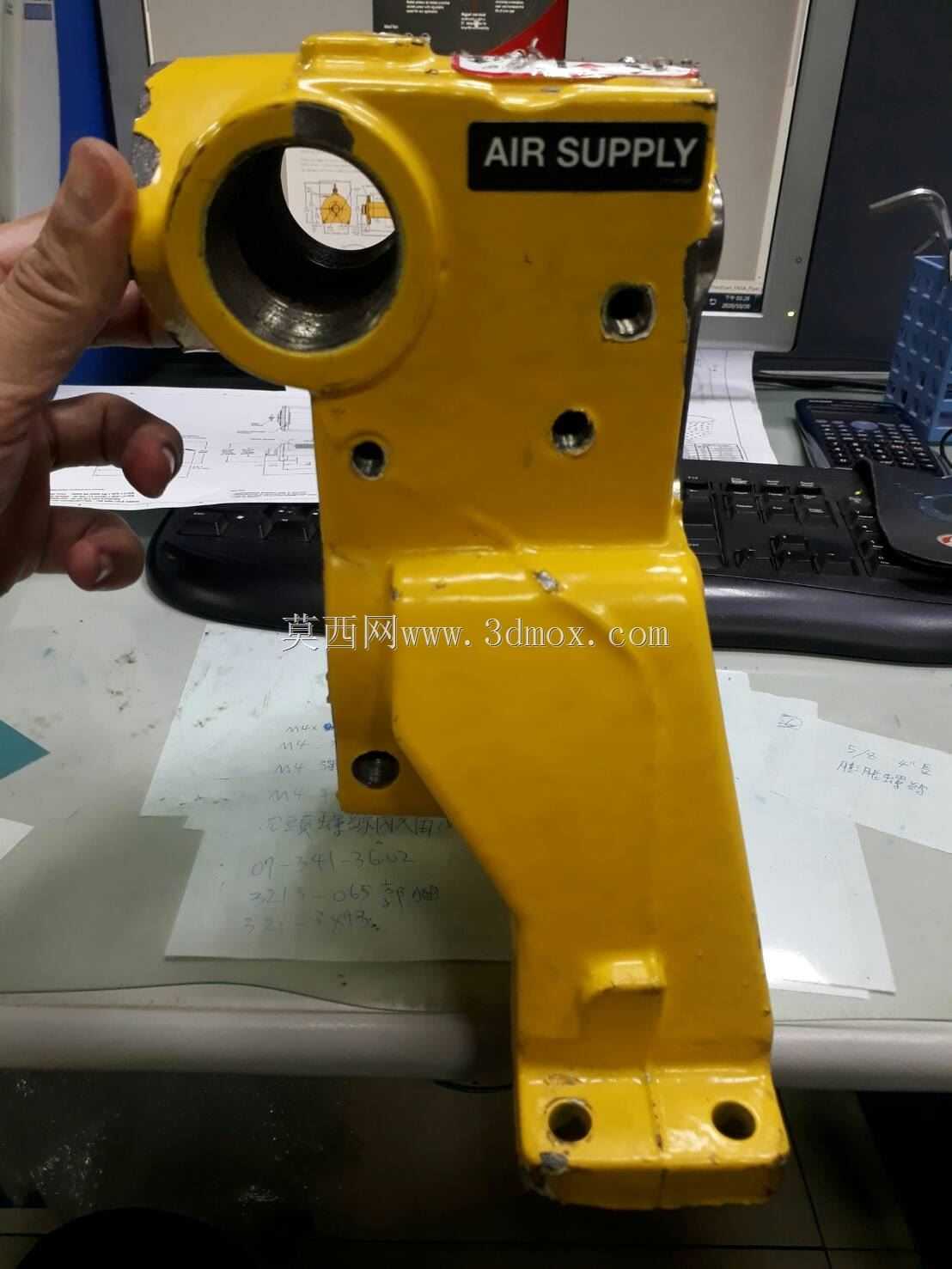

安装固定端采用双侧带安装孔的支脚结构，两个支脚与阀身一体铸造成型，安装孔的位置公差经过严格校核，既可以通过螺栓直接固定在设备安装面板上，也可以搭配安装支架固定在管线支架上，支脚的安装面做了铣平处理，保证安装后阀身不会出现倾斜，避免内部阀芯因为安装偏斜出现卡滞问题。整体外形的突出部件都做了避让设计，手动拨杆的摆动范围内没有设置其他突出结构，拨杆从全关到全开的摆动行程内不会和阀身其他部件、相邻安装的其他设备产生干涉，安装边界的预留量充分考虑了现场接线、接管的操作空间，阀身最宽处的尺寸适配常规工业阀组安装的标准间距，不需要额外调整现有安装架的孔位就能完成替换安装。

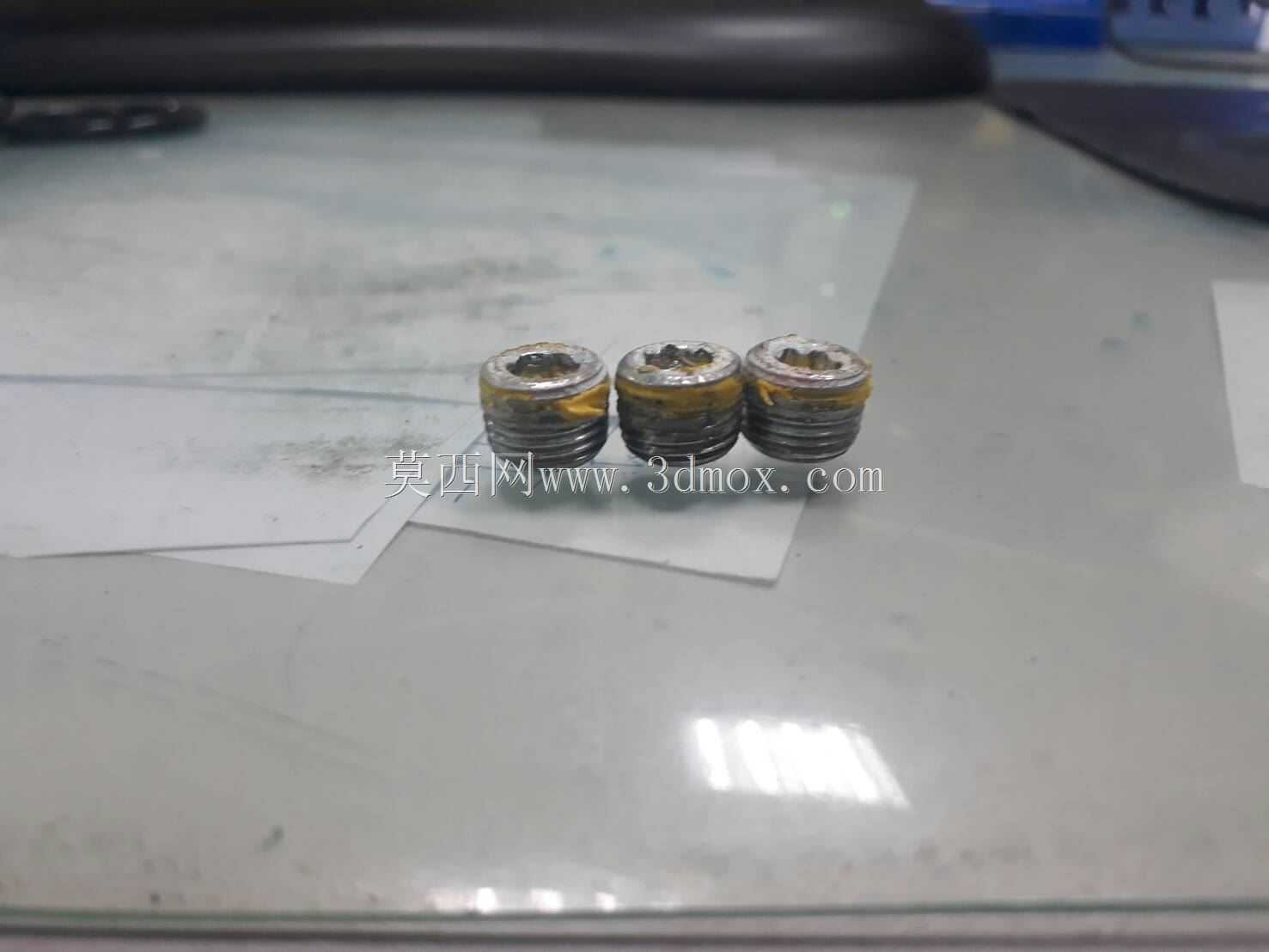

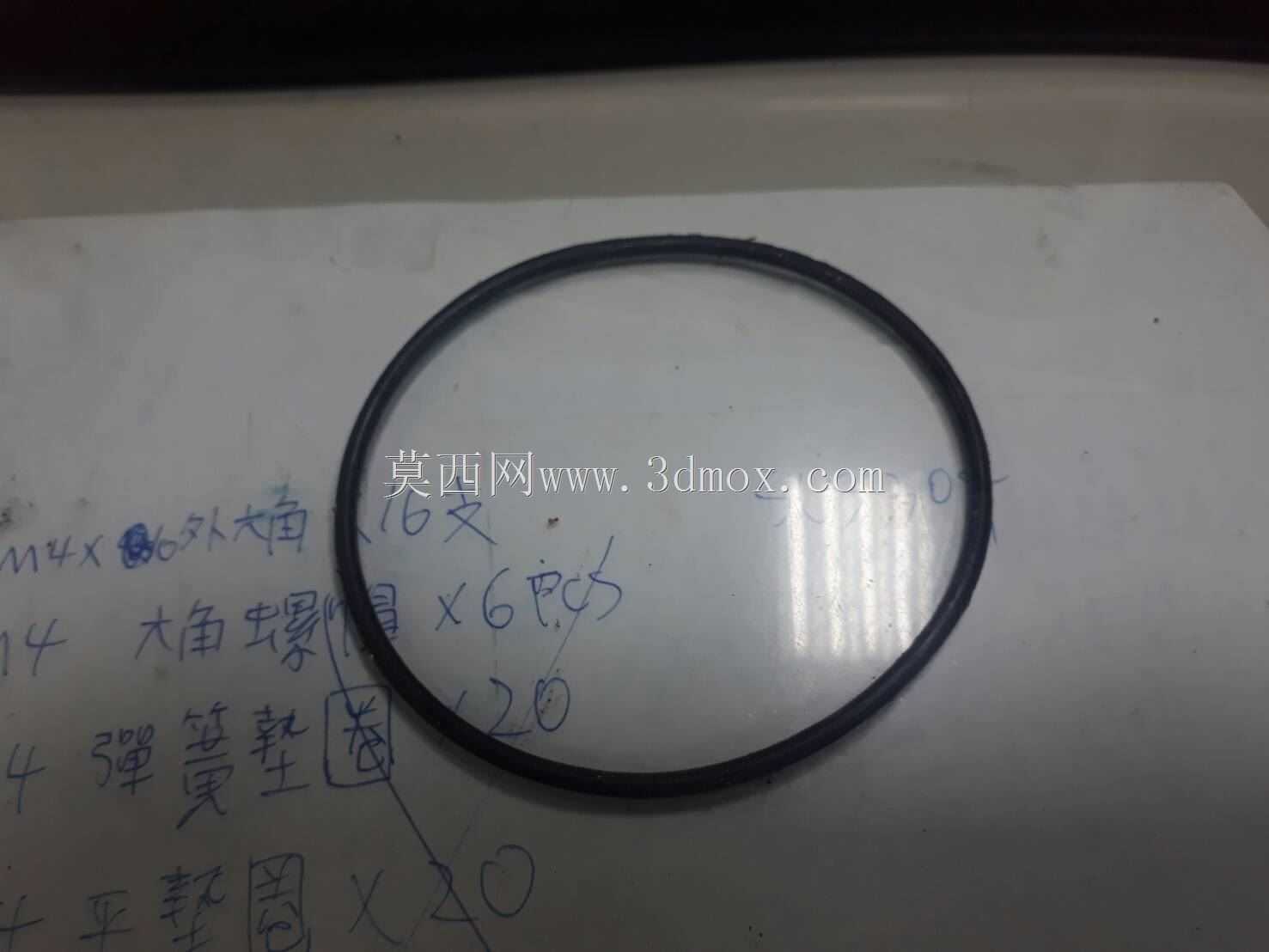

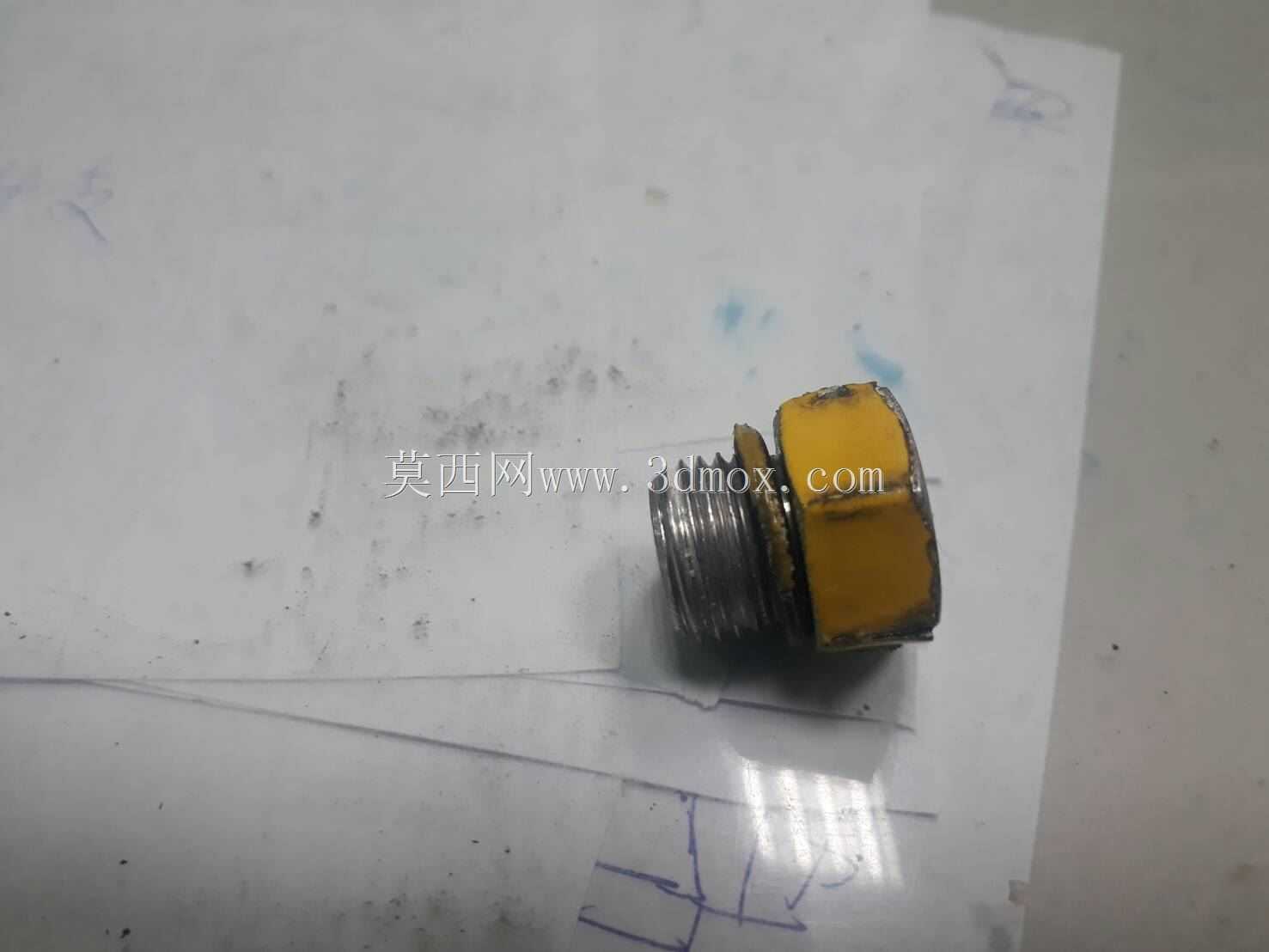

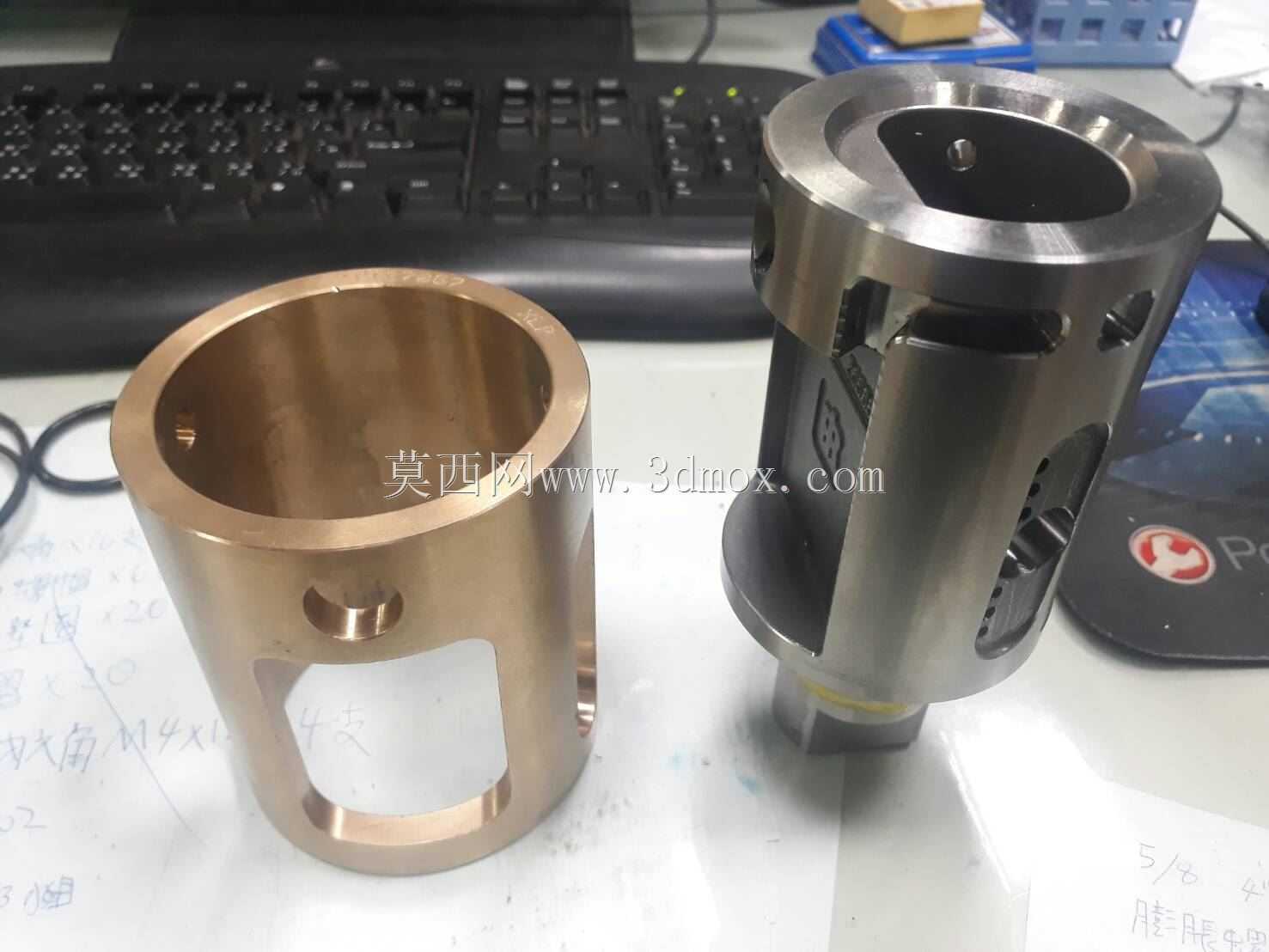

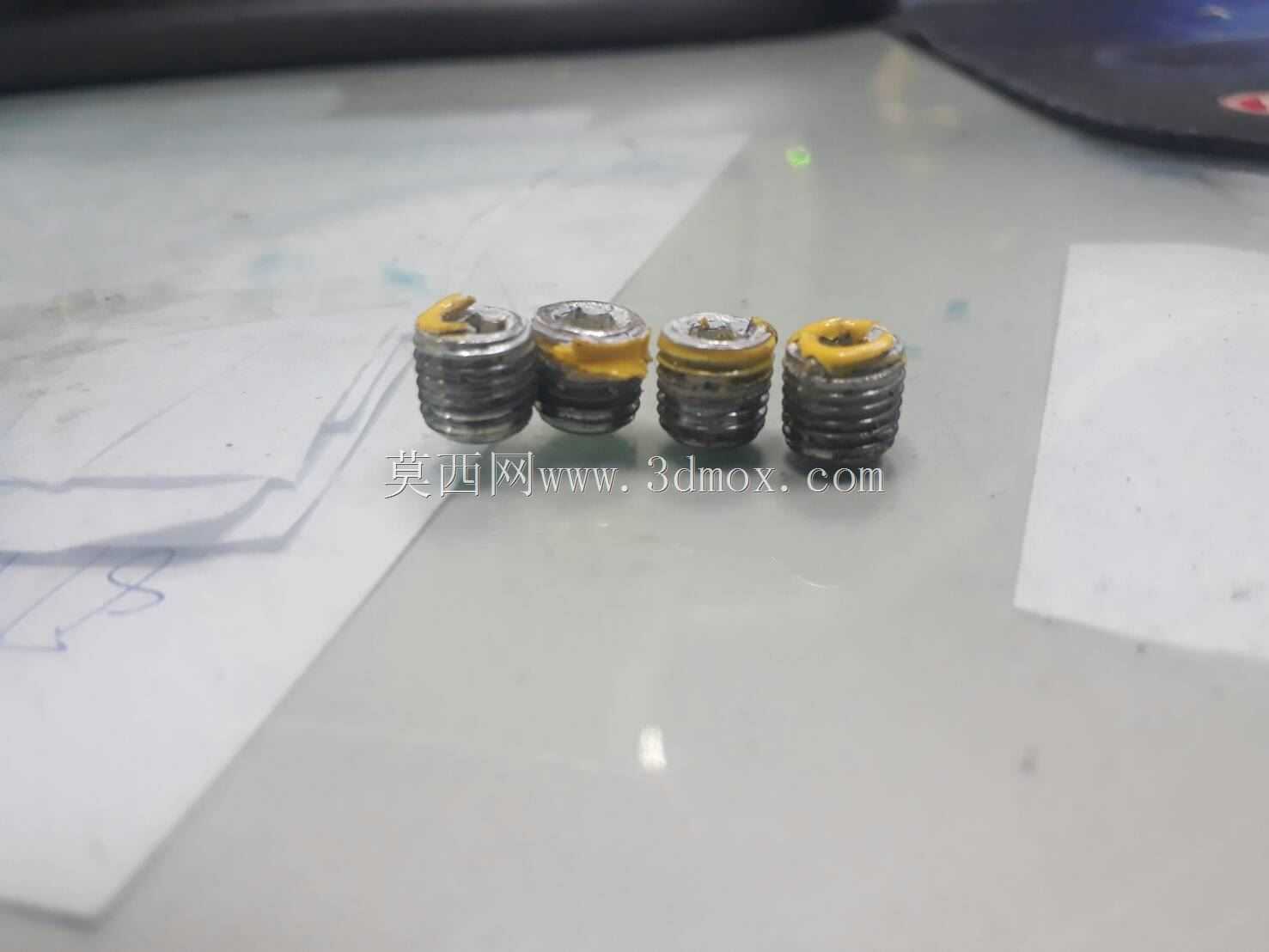

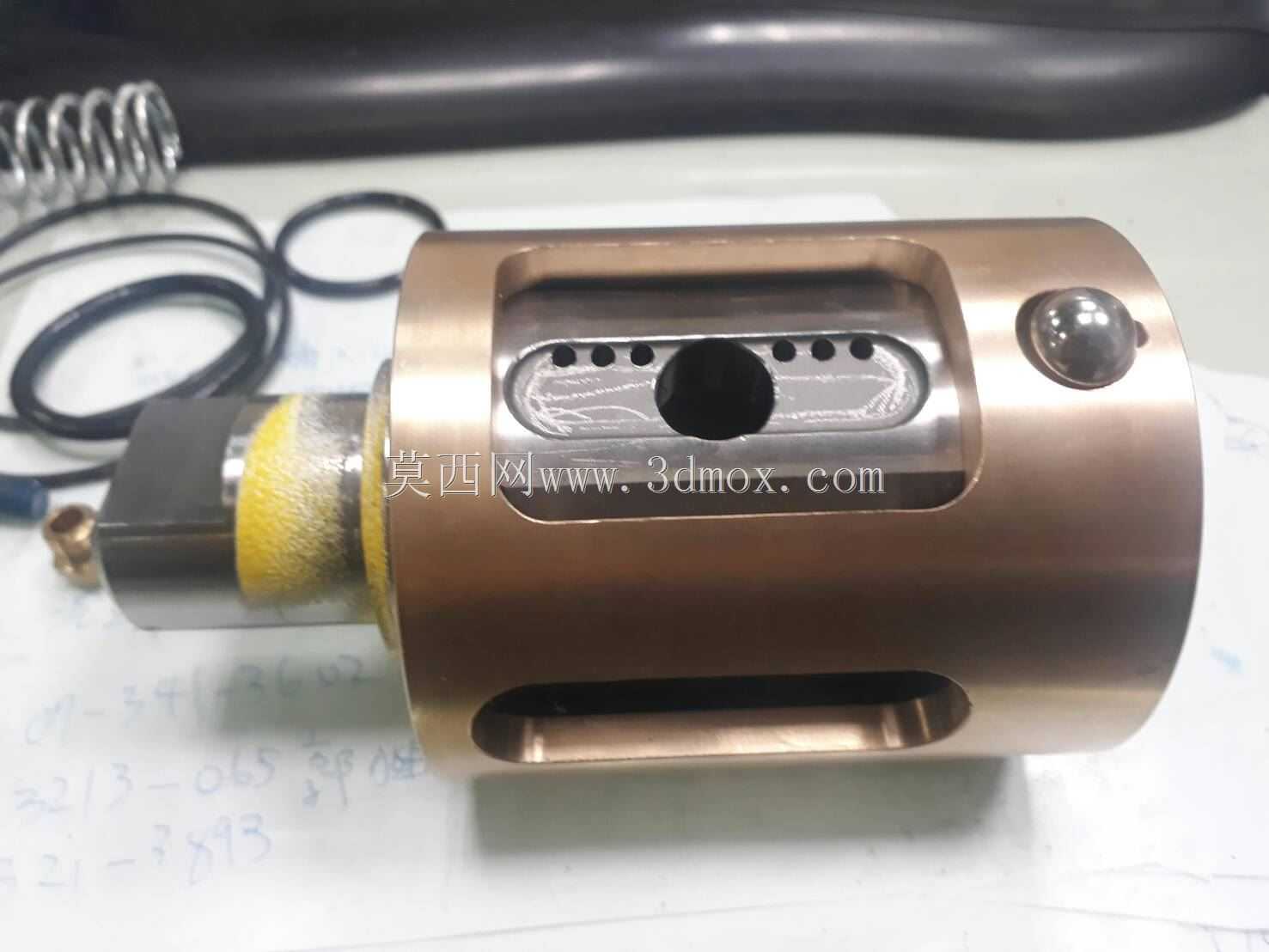

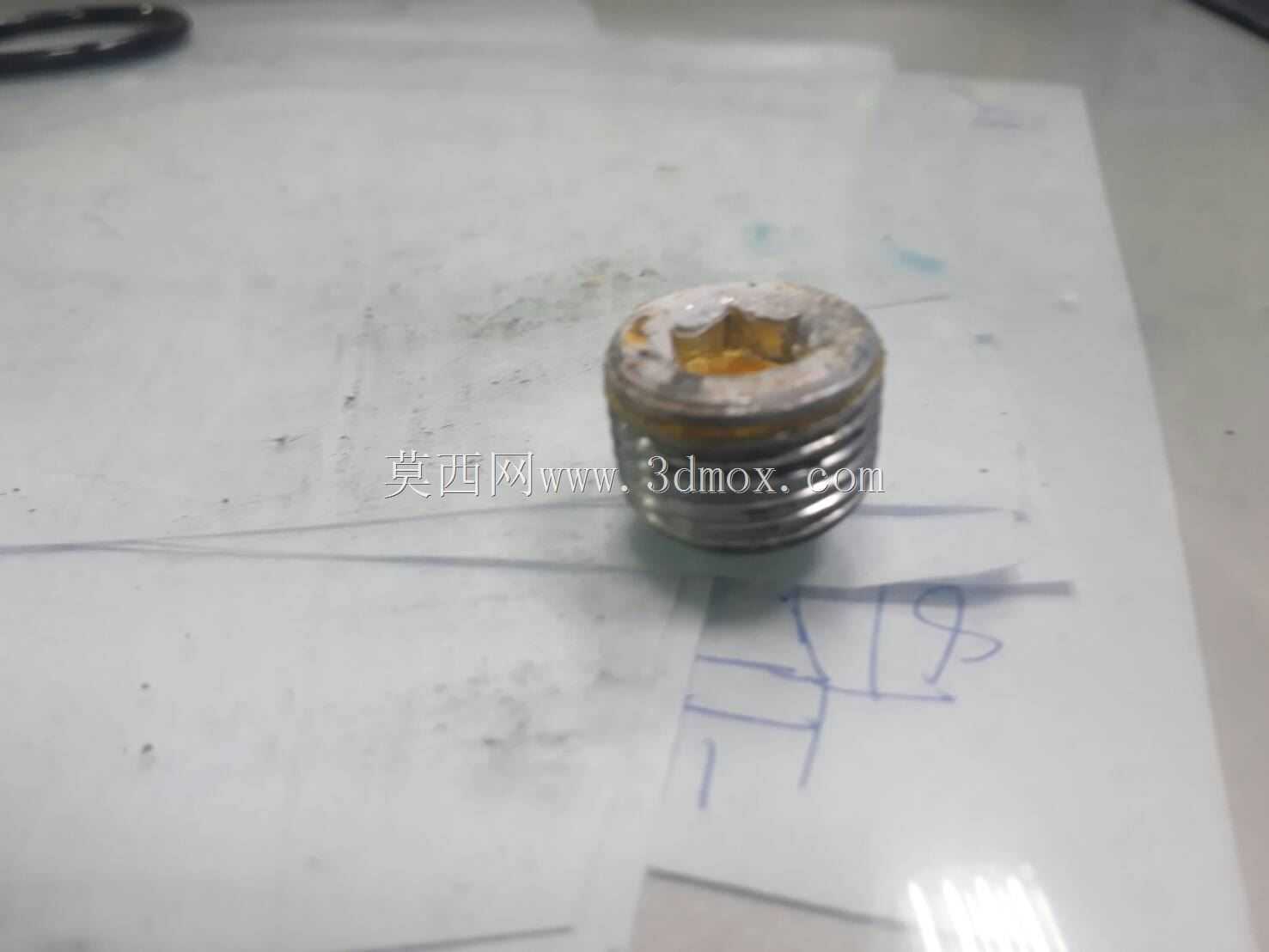

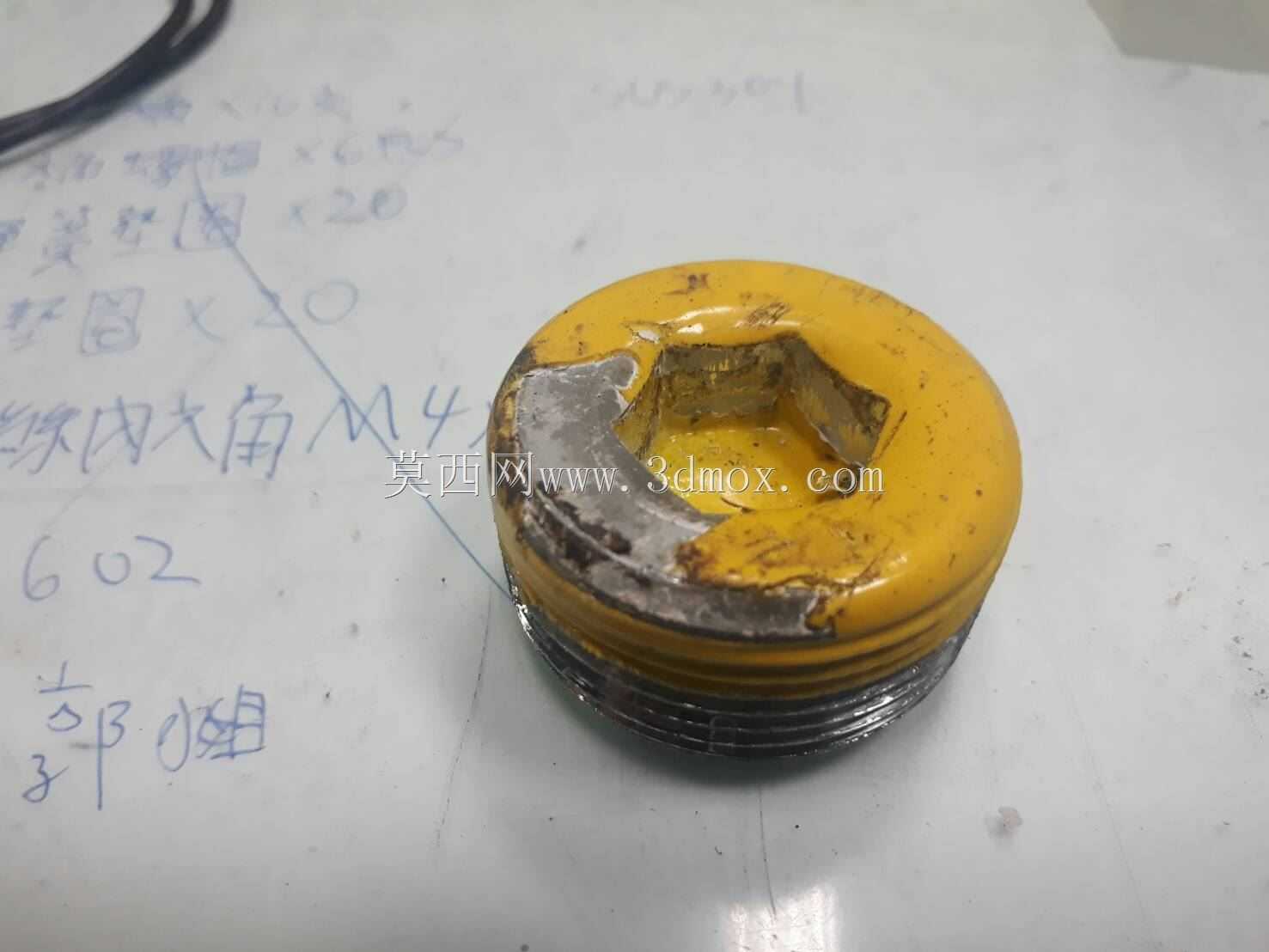

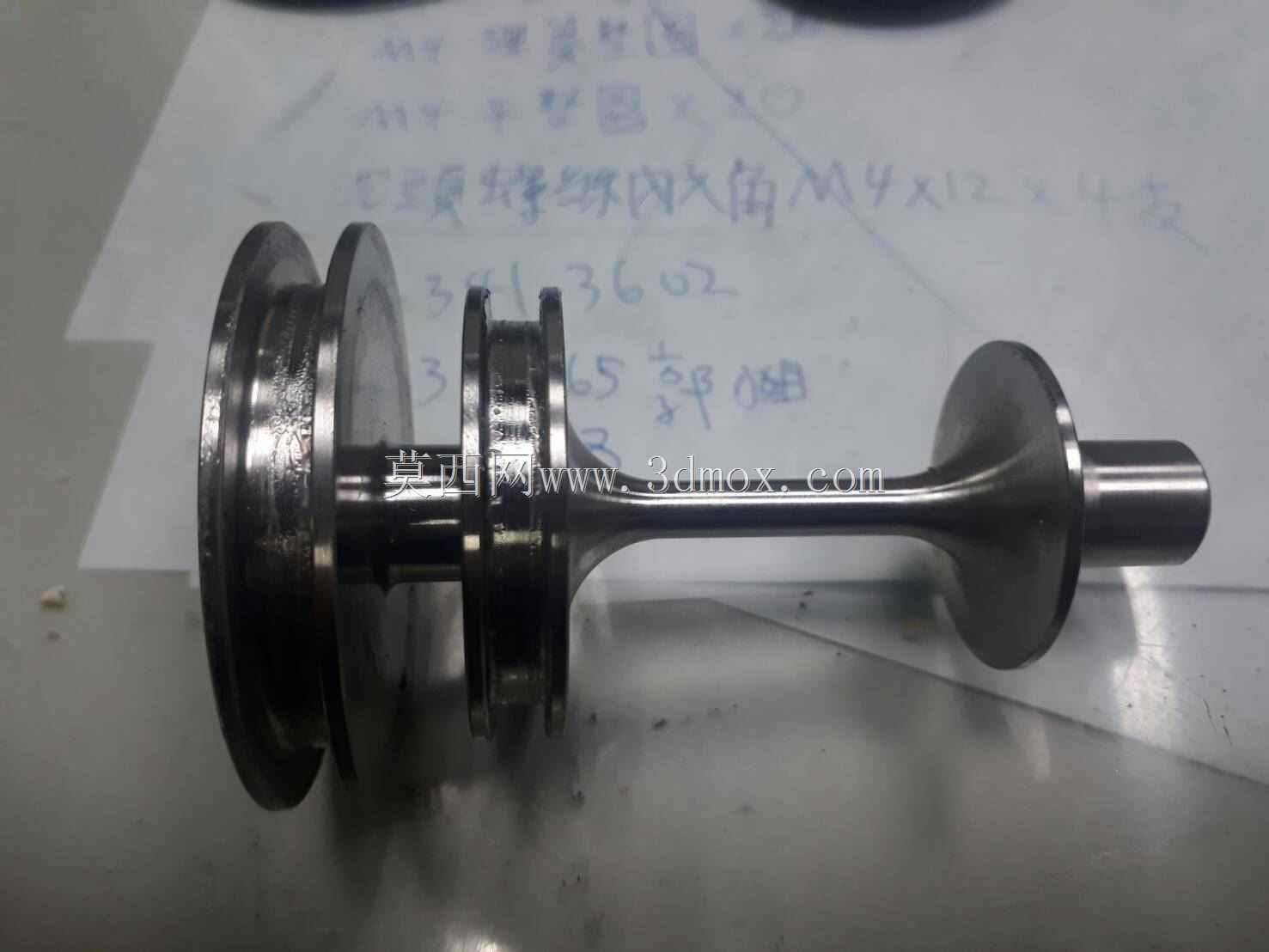

内部阀芯采用硬密封搭配软密封的组合密封结构，硬密封面承担高压气流下的冲蚀磨损，软密封件保证阀位关闭时的气密性，这种密封结构既保证了阀的使用寿命，也能满足工业气路的泄漏率要求，阀身外部的多个工艺堵头对应内部流道的加工工艺孔，堵头采用密封锥面搭配密封胶的密封形式，长期运行下也不会出现慢漏问题。侧面设置的观察销结构可以直观反馈当前阀芯所处的位置，巡检人员不需要拆解阀件就能判断阀位状态，降低日常运维的排查难度。

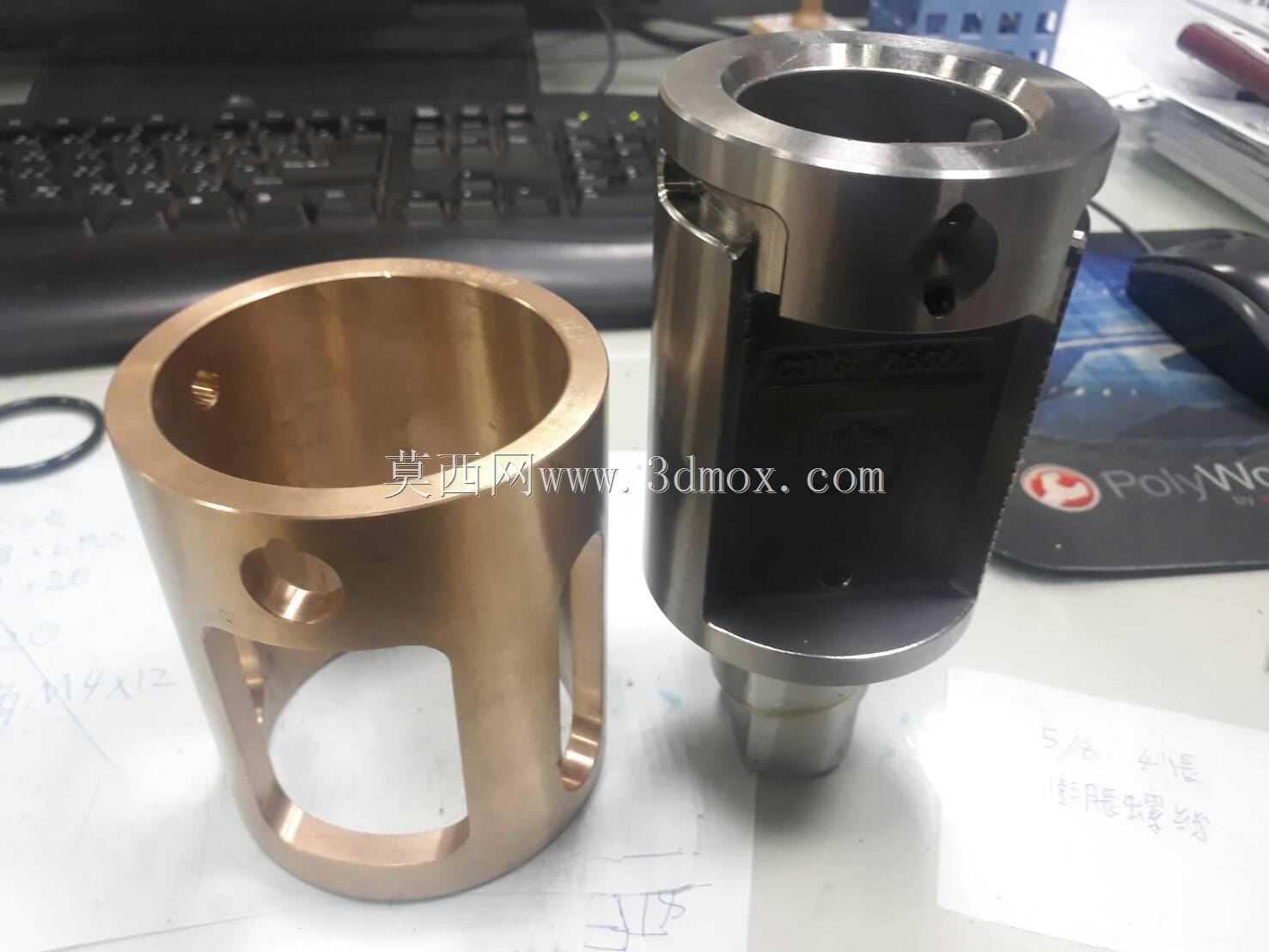

在建模过程中，所有配合面的公差都按照气动元件的行业标准设定，阀芯与阀腔的滑动配合间隙控制在合理范围，既保证阀芯动作顺畅无卡滞，也不会因为间隙过大导致气路串压，所有外部棱角都做了工艺倒角处理，既避免安装过程中划伤操作人员，也能消除铸件的应力集中点，提升阀件整体的结构强度，应对工业现场的振动、温度波动等复杂工况。
