剪式结构承重两吨机械千斤顶

日常汽修场景里换胎作业、小型设备安装时的低位调平、仓储区域重型货件的临时举升移位，都离不开这类剪式机械千斤顶的身影，和液压类顶升设备不同，纯机械传动的结构不存在密封件老化漏油的问题，哪怕在低温、多粉尘的户外作业环境下放置三五年，只要螺纹副没有严重锈蚀，摇动摇杆就能正常完成顶升动作，可靠性远高于同吨位的液压便携千斤顶，这也是很多随车配套工具优先选用这类结构的核心原因。

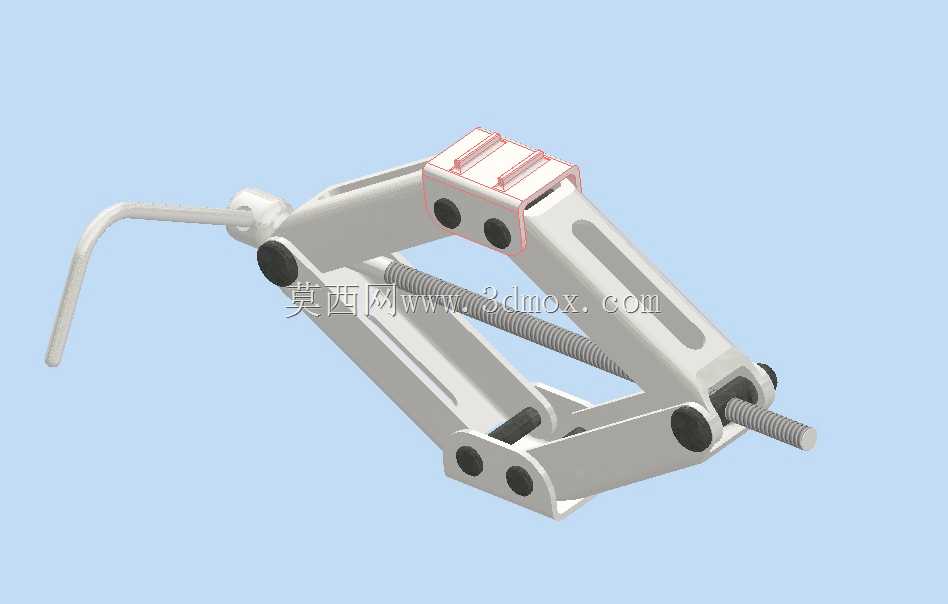

这款剪式千斤顶的核心设计围绕2吨额定承重展开，整个剪臂采用对称式双组连杆布局，上下两组铰接点的销轴都做了台阶轴定位设计，避免承重时销轴出现轴向窜动，所有臂板的受力折弯处都做了内凹的加强筋结构，不用额外增加臂板厚度就能大幅提升抗弯折能力，毕竟顶升过程中臂板承受的是斜向的压弯复合载荷，单纯靠加厚板材不仅会增加整体重量，还会让折叠后的整体尺寸变大，不方便随车携带。传动部分采用梯形螺纹副设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中同轴度更好，而且具备良好的自锁性能，当顶升作业到指定高度后，就算撤去摇杆上的外力，承重状态下的螺纹副也不会自行反转回落，不需要额外加装锁止机构就能保证作业安全，这一点在车底作业、设备底部调平的场景里尤为重要，直接关系到作业人员的人身安全。

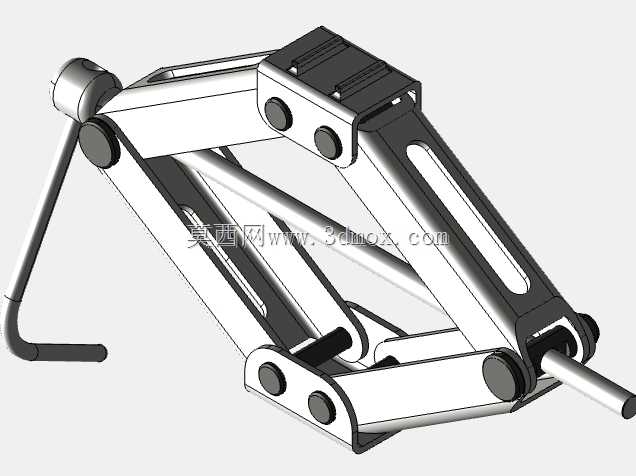

从结构设计的细节来看，顶部的承托座做了两道平行的防滑凸棱，和车辆底盘的顶升筋位接触时能增大摩擦力，避免顶升过程中出现滑脱，承托座和最上端的剪臂铰接点之间预留了15度的摆动间隙，不管是在略微倾斜的地面作业，还是顶升接触面存在小角度偏差，承托座都能自动贴合受力面，不会出现局部点接触导致的应力集中。底部的支撑脚做了外翻的折边设计，增大和地面的接触面积，在硬化路面作业时不会因为压强过大压坏地面，就算在偏软的泥土地面使用，垫上一块随车携带的橡胶垫或者木板就能稳定支撑，不会出现下陷侧翻的问题。

整个千斤顶折叠后的整体厚度不到60毫米，长度控制在350毫米以内，完全可以放进大多数家用轿车的随车工具槽里，不会占用过多后备箱储物空间，摇杆的接口做了内六角嵌套设计，不用的时候摇杆可以拆成两段卡在剪臂的预留卡槽里，不会因为车辆行驶晃动产生异响。设计阶段通过有限元仿真对所有受力节点做了校核，在2吨额定载荷下，臂板的最大应力出现在铰接点的开孔位置，数值远低于常用结构钢的屈服强度，安全系数达到2以上，完全满足日常使用的冗余要求，螺纹副的传动效率经过优化，空载时摇杆转动阻力很小，承重状态下单人用单手就能平稳摇动摇杆完成顶升，不需要额外加接延长杆费力操作。

和常见的立式螺旋千斤顶相比，剪式结构的初始高度更低，最低顶升高度只有100毫米左右，能伸进底盘更低的轿车底部作业，最大顶升高度可以达到350毫米，足够把家用轿车轮胎抬离地面完成换胎操作，整个顶升行程内剪臂的开合角度经过精准计算，不会出现机构死点，升到最高位置时上下臂板的夹角依然保持在安全范围内，不会因为受力角度过大导致臂板变形。铰接位置的销轴都加装了润滑脂注油孔，日常维护时只需要定期往注油孔里注入少量润滑脂，就能保证铰接点转动灵活，减少磨损延长使用寿命，螺纹副表面做了发黑防锈处理，就算在潮湿的南方雨季使用，也不容易出现锈死卡滞的问题。

在实际使用场景里，除了随车配套换胎之外，这类小吨位剪式千斤顶还经常用在小型机电设备安装时的水平调平，比如车间里布置小型传送带、安装桌面型加工设备时，四个角各放一个就能精准调整设备水平度，相比可调垫铁，它的调整行程更大，调整起来也更省力，不需要用扳手反复拧动调整螺栓。还有不少木工、家装从业者会用它来临时顶撑柜体、调整门窗安装位置，因为它的顶升过程平稳可控，不会像液压千斤顶那样出现突然下落的问题，微调精度可以控制在毫米级，完全能满足家装作业的精度要求。
