液压剪式升降顶升作业承载平台结构

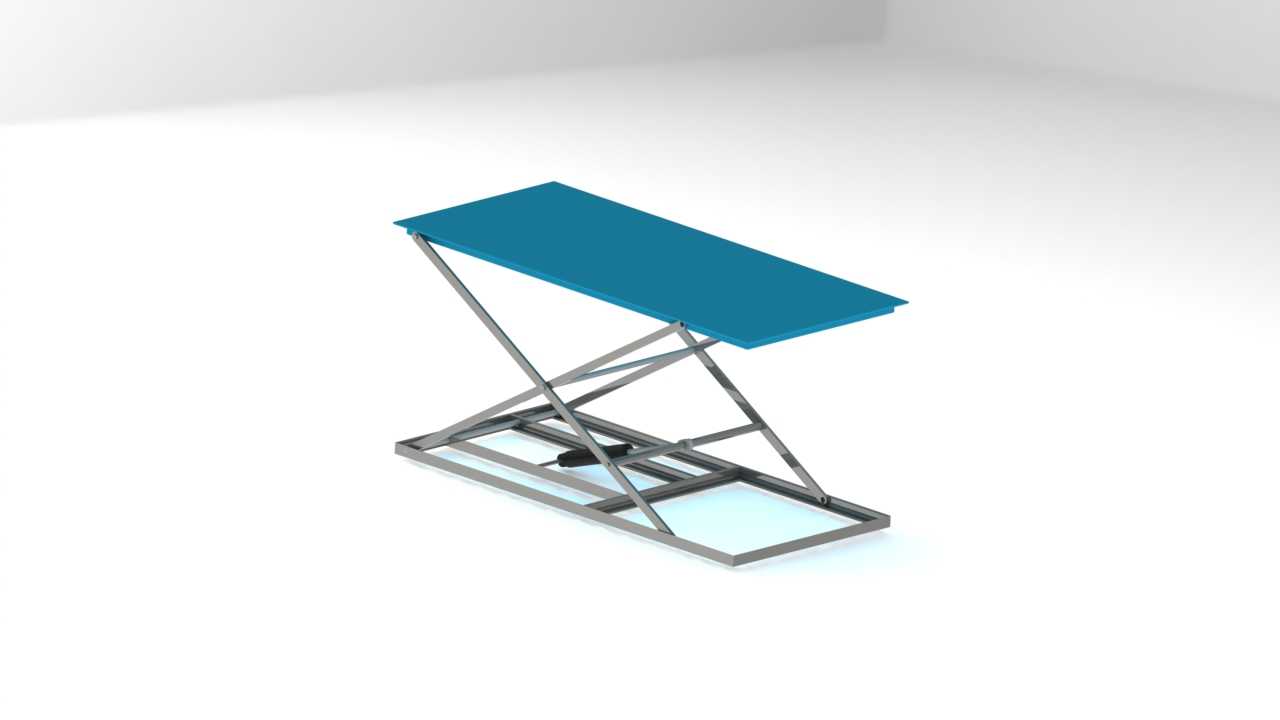

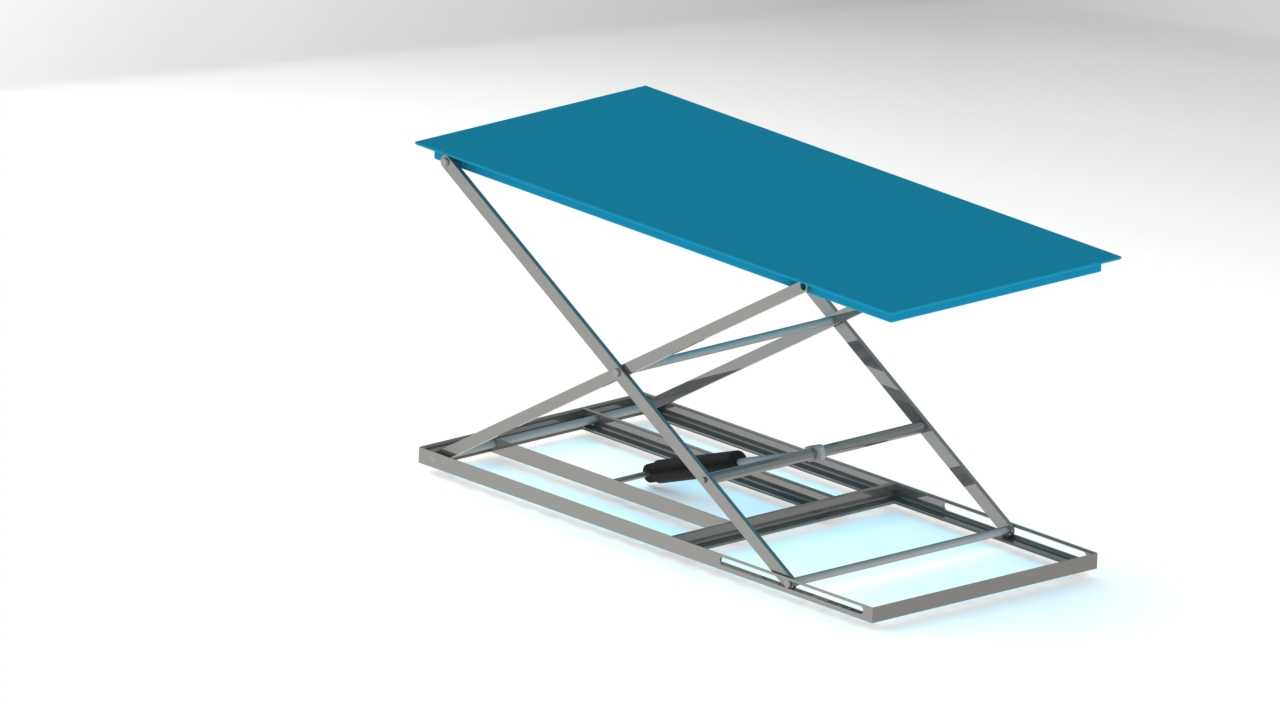

　　在车间物料转运、设备检修顶升、轻型工装工位高度调节这类场景里，剪式液压顶升结构的应用覆盖度一直很高，不同于直顶式油缸的垂直占用空间，剪式交叉臂的折叠特性可以在最低位时把整体高度压缩到很小，适配很多底部安装空间受限的工位需求。这套剪式顶升结构的底部框架采用矩形型钢拼焊成型，框架内侧预留了液压驱动单元的安装位，交叉臂的下支点分别通过铰接座固定在底框两端，其中一组支点设计为沿底框导轨滑动的结构，避免顶升过程中出现结构卡滞，上支撑平台的连接逻辑和底部对应，同样设置固定铰接点与滑动铰接点，保证升降过程中平台始终保持水平状态，不会出现偏摆。从结构受力逻辑来看，剪臂采用矩形截面型钢制作，交叉点位置设置通轴铰接，销轴两端加装耐磨衬套，降低反复举升过程中的铰接磨损，整套结构的受力传递路径非常清晰：平台承载的垂直载荷通过上铰接点传递到两组交叉臂，再通过交叉臂分解到下铰接点与滑动副，最终由底部框架整体承接，液压油缸的安装位置布置在两组交叉臂之间，缸筒端铰接在底框靠近固定支点的位置，活塞杆端铰接在交叉臂的中上部，这个安装位置可以最大化利用油缸的推力，避免油缸行程过长导致的刚性不足问题。

　　在实际选型适配时，首先要确认最低位的安装边界，也就是底框落位后整体高度加上平台厚度的总尺寸，这个尺寸决定了设备能不能塞进待顶升物体的底部间隙，比如设备检修场景里，很多设备底部的预留间隙只有一百多毫米，这时候剪式结构的低位优势就非常明显，相比螺旋顶升或者直顶液压结构，它的最低高度可以做到更低。最高举升高度则由交叉臂的长度、铰接点位置以及油缸行程共同决定，设计时需要在举升高度和结构稳定性之间做平衡，当举升高度过高时，交叉臂的受力角度会变大，整体结构的侧向稳定性会下降，这时候需要在交叉臂上增加辅助限位结构，或者在底框周边加装可伸缩的支撑支腿，避免高位承载时出现侧翻风险。

　　平台表面采用平板式设计，边缘做折边加强，保证承载时平台不会出现中部下凹，平台尺寸可以根据实际承载需求调整，比如用于物料转运的话，平台尺寸可以适配标准托盘的规格，用于设备检修顶升的话，可以在平台表面增加防滑垫或者定位块，避免待顶升设备出现滑动。液压驱动部分的设计需要考虑举升速度与承载能力的匹配，空载时可以适当提高举升速度，重载时通过节流阀调节供油速度，避免上升过程出现冲击，下降回路需要加装平衡阀，保证平台可以平稳下降，不会因为载荷自重出现快速下坠的情况，手动泵或者电动泵的接口都可以适配这套结构，手动驱动版本适合无电源的野外检修场景，电动驱动版本适合固定工位的频繁举升作业。从安装边界来看，底框的外形尺寸需要比平台尺寸略小吗？

　　其实不是，这套结构的底框和平台在最低位时是基本重合的，安装时只需要保证底框放置的地面平整，有足够的承载强度，避免重载时底框出现下陷，滑动支点的导轨面需要定期涂抹润滑脂，减少滑动阻力，铰接点的润滑嘴需要定期加注润滑脂，保证铰接部位转动灵活，避免出现异响或者卡滞。很多人在设计这类剪式结构时容易忽略的点是交叉臂的间隙控制，铰接孔和销轴的配合间隙不能过大，否则举升过程中平台会出现明显的晃动，尤其是高位承载时，间隙带来的晃动会被放大，影响作业安全，另外滑动副的导向长度要足够，避免滑动过程中出现别卡，导向轮或者滑块的材质要选用耐磨自润滑的材料，减少日常维护的频次。在工位适配方面，这类剪式顶升结构可以单独作为升降台使用，也可以集成到自动化生产线里，作为不同高度工位之间的物料转接平台，或者配套在装配线上，根据操作人员的身高调节作业面高度，降低长时间作业的疲劳感，相比其他升降结构，它的结构紧凑，维护简单，承载范围覆盖广，从几百公斤到几吨的承载需求都可以通过调整剪臂的型材规格、油缸参数来实现，不需要对整体结构做大幅改动。
