固定环式螺旋千斤顶结构设计方案

固定环式螺旋千斤顶是轻载起重作业场景里极为常见的手动顶升工具，和液压类顶升设备不同，它完全依靠螺纹副的机械啮合传递顶升力，不存在液压油泄漏、密封件老化失效的问题，在无电源、野外临时检修、对顶升位置保持精度有要求的场景下适配性极强。日常设备维保中，小型机电设备的水平校准、重型零部件的装配对位、工装夹具的高度微调，都能看到这类结构的应用，它的顶升行程不需要额外的动力源输入，仅靠人力扳动横杆就能实现毫米级的高度调整，到位后依靠螺纹的自锁特性就能长时间保持支撑状态，不需要额外增加锁止机构。

从结构设计逻辑来看，固定环的设置是这款千斤顶区别于普通螺旋顶升结构的核心，常规螺旋千斤顶的螺杆直接和底座螺母啮合，长时间承受偏载时螺纹牙的受力不均很容易出现局部磨损，固定环布置在螺杆伸出端的上部位置，相当于给螺杆增加了一个径向支撑点，把螺杆的受力从悬臂梁状态变成了简支梁状态，大幅降低了螺杆在承受偏载时的弯曲应力，也减少了螺纹副的径向偏磨，能有效延长核心传动部件的使用寿命。整个结构的传动路径非常清晰，人力施加在横向扳杆上的扭矩，通过螺杆上端的受力孔传递到梯形螺纹副上，把旋转运动转化为螺杆的直线升降运动，顶端的支撑帽做了内凹弧面设计，和被顶升物体的接触时能自动找正，避免接触点滑移，底座部分做了加大的支撑法兰，接触面积的提升能降低对支撑地面的压强，防止顶升过程中底座下陷。

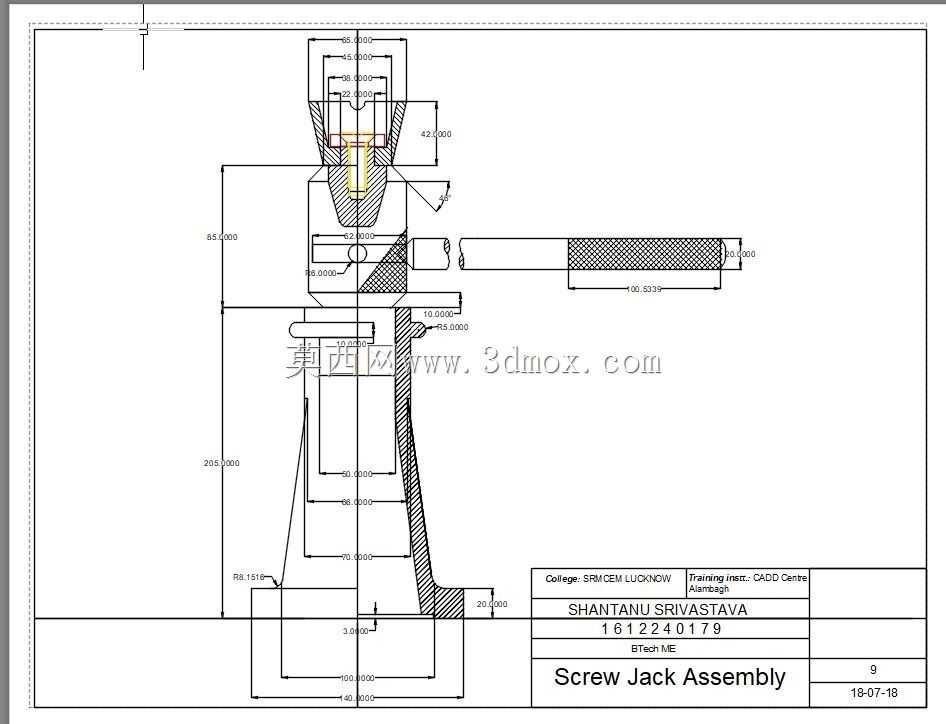

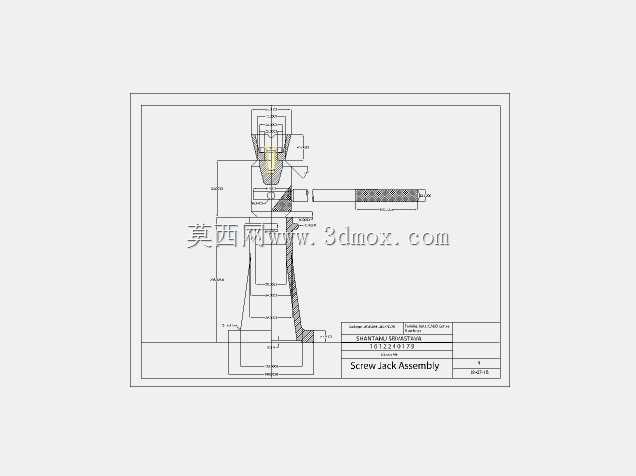

从外形尺寸与安装边界来看，这类轻载螺旋千斤顶的整体收纳高度通常在200毫米到300毫米区间，最大顶升行程一般能达到自身收纳高度的二分之一左右，扳杆的插接孔距离底座支撑面的高度在人体站立操作的舒适区间内，不需要额外弯腰施力，横向扳杆的长度经过力臂匹配，普通人施加正常臂力就能达到额定顶升载荷，不需要额外加接延长杆。固定环的外径比底座螺母的外径略小，在安装维护时不需要拆解整个底座就能单独更换固定环内的耐磨衬套，日常维护只需要定期在螺纹副表面涂抹润滑脂，就能保证升降过程顺畅无卡滞。

在实际选型适配时，需要注意这类固定环结构的螺旋千斤顶更适合静态支撑场景，不适合长时间承受动态交变载荷，螺纹副的自锁特性在振动较强的工况下会出现缓慢回退的风险，如果用于有振动的设备支撑，需要在固定环位置额外加装锁紧螺母作为二次保险。建模过程中需要重点关注梯形螺纹的配合公差，螺纹副的间隙不能过大否则会出现顶升到位后的旷量，间隙过小则会导致升降过程卡滞，固定环和主体支架的同轴度公差需要控制在0.1毫米以内，否则会出现螺杆升降时的别劲问题，加速螺纹和衬套的异常磨损。顶端支撑帽和螺杆的连接采用铰接结构，允许支撑帽有小角度的偏转，能适配被支撑面不完全水平的工况，避免螺杆承受额外的弯曲力矩。底座的支撑面做了防滑纹路处理，在平整的水泥地面或者钢板表面放置时不会出现侧滑，整体结构没有易损的精密部件，即使在多粉尘、潮湿的恶劣工况下也能稳定工作，不需要复杂的日常保养。
