阀块类长杆构件结构应力分析模型

在液压阀组的集成化设计场景中，这类长杆式阀块关联构件常作为流体通路与执行端的连接载体，承担介质导流、结构支撑以及动作传递的多重作用，在高压工况下的应力分布合理性直接决定整个阀组的运行寿命与密封可靠性。从实际工程应用来看，这类构件多适配于小通径集成阀块的外置延伸通路，常见于紧凑型液压站、小型流体控制模组的布局中，需要在有限的安装空间内兼顾通流能力与结构强度，避免在交变压力作用下出现应力集中导致的开裂、形变问题。

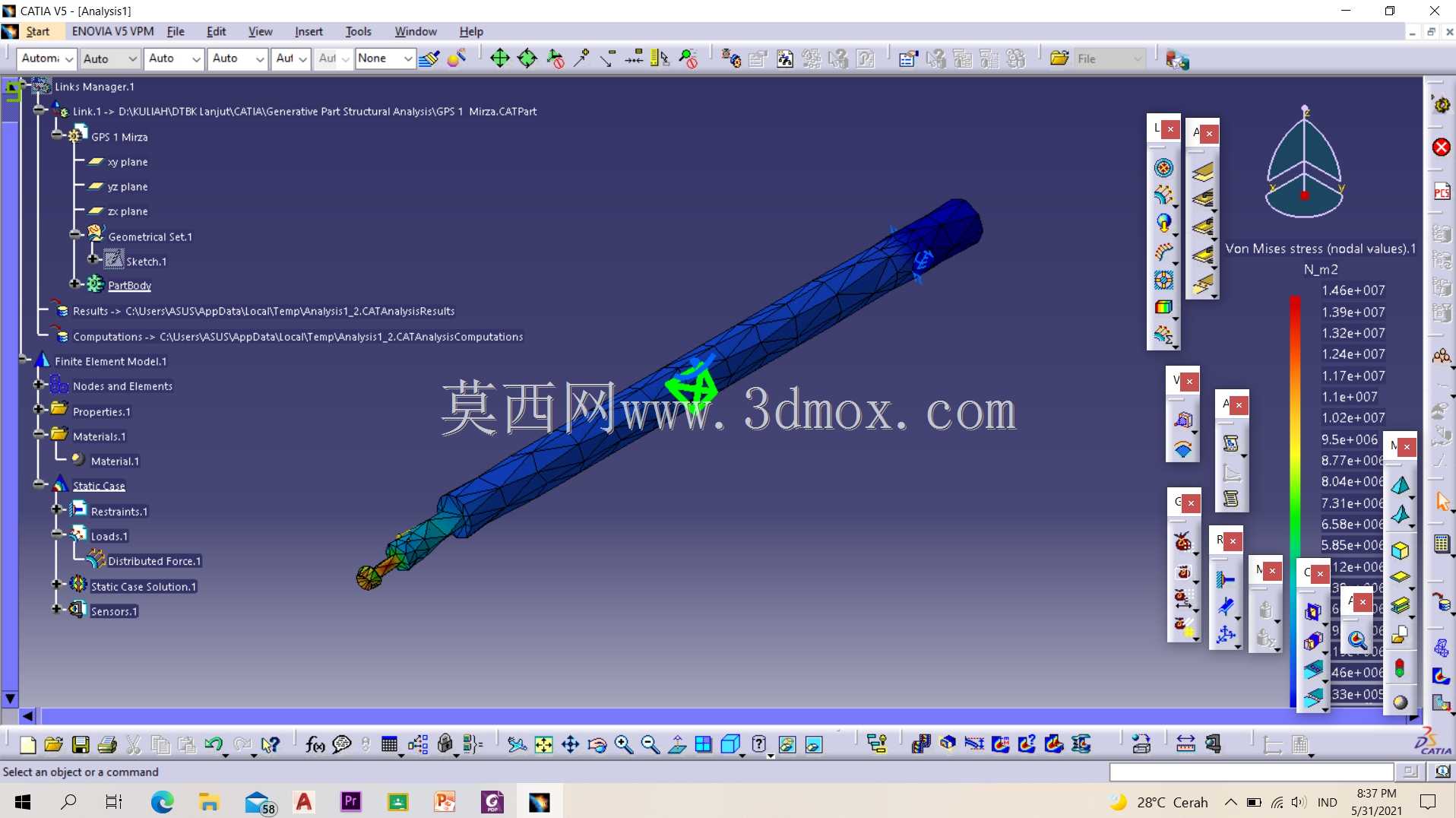

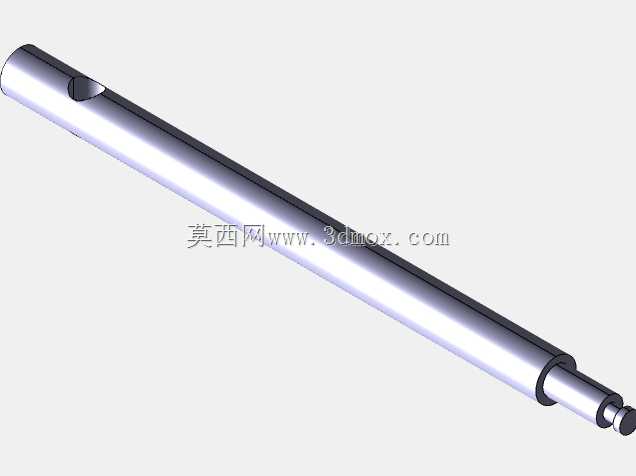

从设计思路层面拆解，该构件的整体形态采用等径长杆作为主体基底，端部做阶梯式收窄结构，用于对接执行端的连接接口，杆身表面做局部加厚处理，对应内部通流孔的走向位置，抵消钻孔后带来的结构强度削弱。建模过程中需要优先匹配安装边界的约束条件：杆身靠近阀块的一端设置为固定约束面，对应实际装配时与阀块本体的螺纹锁紧配合，端部收窄段设置为载荷施加面，模拟实际工作中受到的介质压力、侧向安装应力以及动作反作用力。结构分析阶段重点关注杆身过渡位置的应力梯度变化，尤其是直径变化的台阶处、通流孔与杆壁的最小壁厚位置，这些区域是实际工况中最容易出现疲劳失效的点位，仿真过程中通过网格局部加密的方式提升计算精度，对应力超出材料许用值的区域做圆角过渡优化、壁厚局部补强，在不增加整体安装尺寸的前提下提升结构安全系数。

外形尺寸与安装边界的匹配是这类构件设计的核心约束之一，整体杆长需要适配阀组到执行元件的安装间距，不能出现过长导致的杆身扰度超标，也不能过短导致装配干涉；杆身直径需要匹配周边的管路布局空间，预留足够的扳手操作空间用于端部接头的锁紧；端部连接段的螺纹规格、密封槽尺寸需要与对接元件的接口完全匹配，避免出现密封失效、连接滑脱的问题。实际工程验证中，这类构件的结构分析结果需要与实物打压测试数据做对标，仿真得到的最大应力位置、形变位移量需要与实际测试的应变片采集数据偏差控制在合理范围内，才能作为结构定型的依据。

从功能特性来看，该构件除了承担结构连接与介质导流的基础作用外，杆身的结构强度设计还需要耐受工况中的压力冲击，尤其是阀组启闭瞬间的水锤效应带来的瞬时高压，这就要求在结构分析中不仅要计算稳态工作压力下的应力分布，还要加载瞬时冲击载荷做瞬态动力学分析，验证极端工况下的结构可靠性。设计过程中需要平衡通流孔径与杆身壁厚的关系：通流孔径过大会导致壁厚不足，结构强度下降；通流孔径过小会带来介质沿程阻力损失增大，影响阀组的响应速度，需要结合额定流量、工作压力参数做反复迭代计算，找到两者的最优平衡点。

在实际装配场景中，这类构件的安装同轴度也会直接影响受力状态，如果装配时出现偏斜，会在固定端产生额外的弯曲应力，叠加工作压力后很容易超出材料的屈服极限，因此在建模阶段就需要在固定端配合面设置定位止口，保证装配时的同轴度公差，降低附加应力的影响。杆身表面的处理工艺也需要结合工况环境做适配，在腐蚀性介质工况下需要做表面镀层处理，对应的结构设计中要避免出现尖角、窄缝等容易残留腐蚀介质的区域，所有转角位置都做圆角过渡，既降低应力集中系数，也提升表面处理的覆盖完整性。
