重型产品热收缩膜自动捆扎包装设备

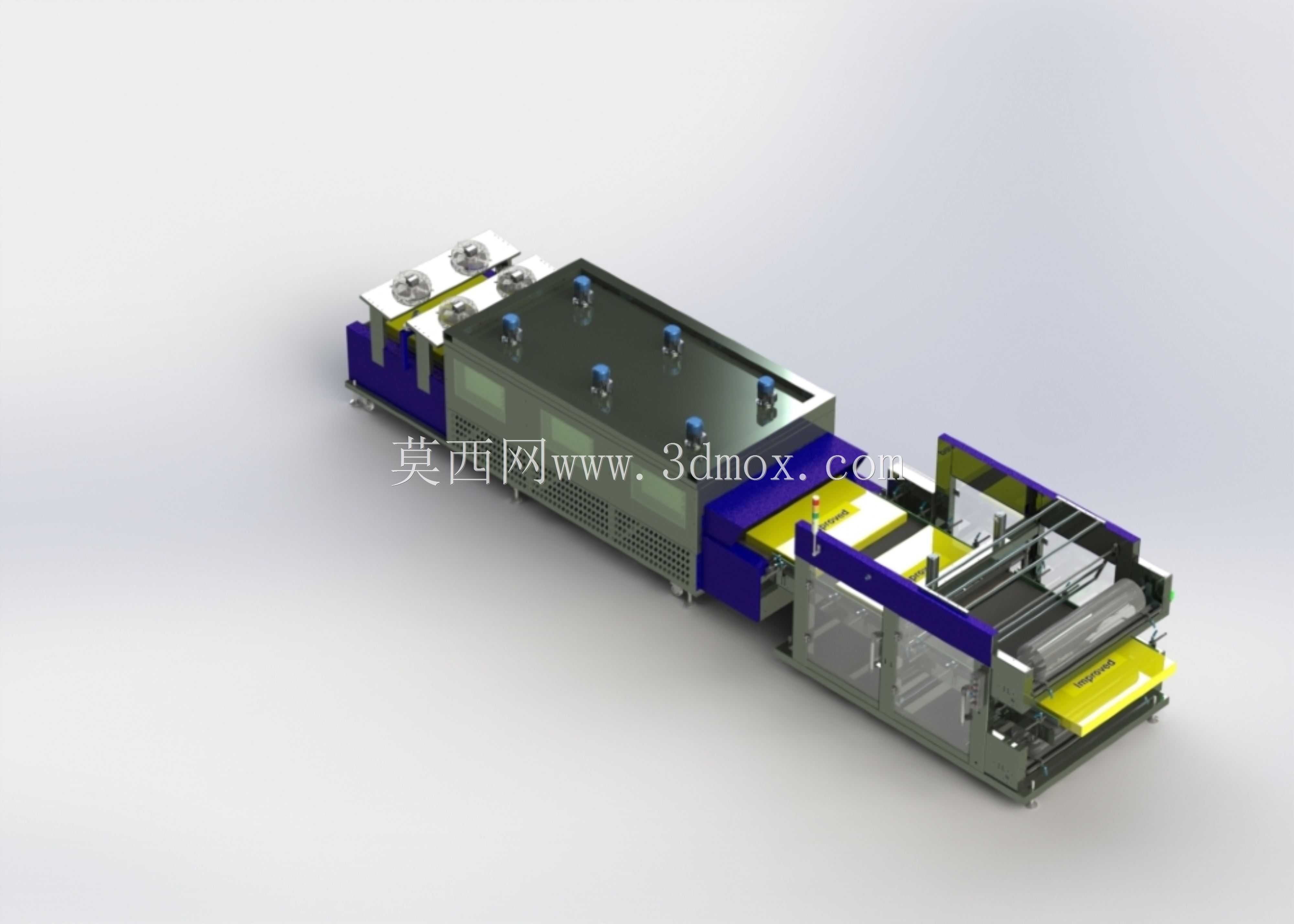

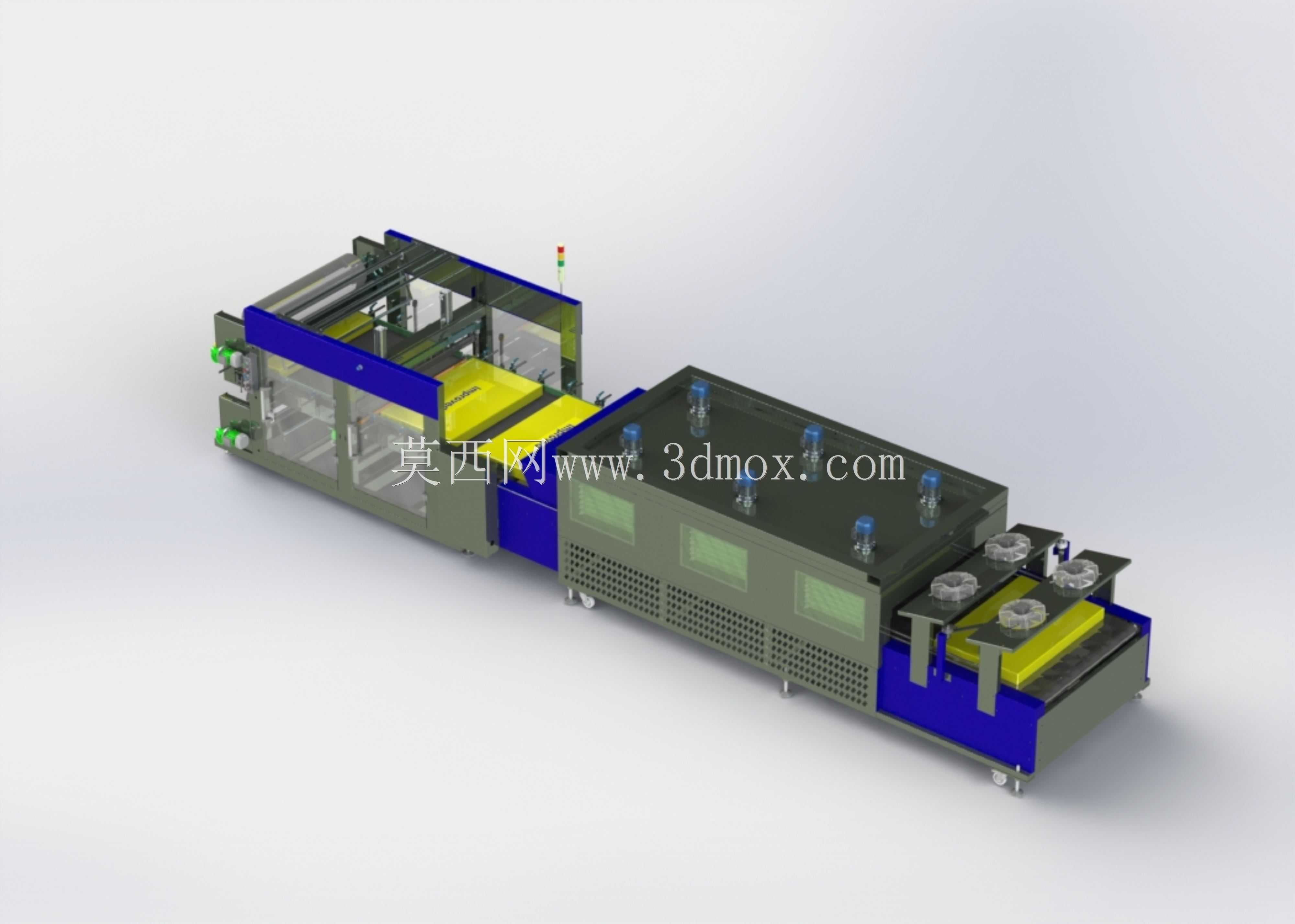

这套设备主要面向建材、大件日化、整箱汽配等单重较大、规整度较高的产品后道包装工序，替代传统人工套膜、手持热封的低效作业模式，适配生产节拍在10-18件/分钟的连续产线对接需求，可直接衔接前段装箱、码垛前的输送工位，无需额外增设过多中转缓存台架。设备整体采用分段模块化布局，从入料端到出料端依次排布水平重型皮带输送单元、袖套式套膜密封单元、热收缩炉单元，各单元通过统一的机架基准面拼接，安装时仅需调整各段输送面的水平度偏差在0.5mm/m以内，即可保证物料输送过程无卡滞、偏移问题，整机占地长度约7.2米，宽度约1.8米，入料端输送面高度可根据前段产线高度在750mm-950mm区间调整，适配多数工厂现有产线的对接高度要求，无需对原有产线做大规模改造。

入料段的重型皮带输送机采用加厚PVC防滑皮带，下方托辊间距加密至150mm，可承载单重最高80kg的规整箱体类产品，输送驱动采用减速电机配变频调速，可根据前段产线的节拍灵活调整输送速度，两侧设置可调式导向栏板，栏板采用光滑不锈钢材质，通过腰型孔固定在机架侧边，可根据产品的实际宽度在300mm-800mm区间快速调整，调整时无需拆卸大量紧固件，仅需松开侧边锁紧手柄即可滑动定位，适配多规格产品的快速换产需求。

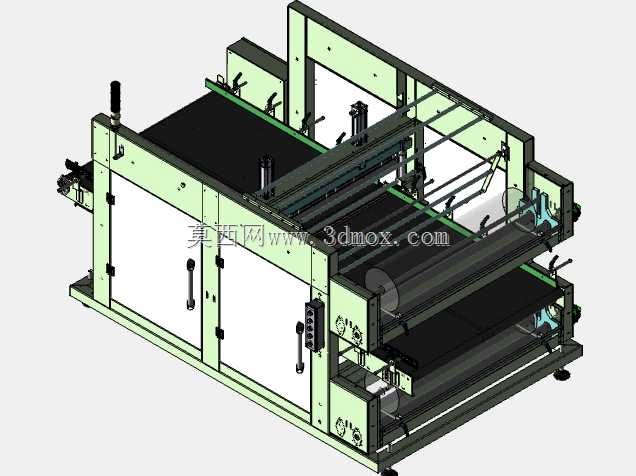

中间的袖套包装自动密封机构采用气动驱动的封切结构，封刀采用特氟龙涂层耐热合金材质，封切温度可根据所用PE、POF热收缩膜的材质特性在120℃-180℃区间调整，封切动作与物料输送通过光电传感器做信号联锁，当物料输送到封切工位时，输送短暂停顿，上下封刀同步闭合完成膜料的封合与切断，整套动作的响应延迟控制在0.2s以内，避免出现封切位置偏移、膜料拖尾的问题；膜料安装工位设置在封切机构侧方，采用气胀轴固定膜卷，换膜时仅需按压气嘴即可快速拆卸膜卷，单人即可完成换膜操作，换膜时间可控制在5分钟以内，减少换产停机时间。

尾部的收缩炉单元采用热风循环结构，炉腔内设置多组可调式加热管，搭配离心风机实现炉内温度均匀分布，温差控制在±5℃以内，避免出现局部过热导致膜面起皱、收缩不均的问题，炉体长度约2.8米，输送网带采用特氟龙耐高温网带，输送速度与前段输送单元做同步联锁，保证物料在炉腔内的停留时间可根据膜料厚度、收缩需求灵活调整，炉体进出口设置可调式隔热风帘，减少炉内热量外泄，降低设备运行时的能耗，同时避免操作人员误触高温区域；炉体侧边设置可开启的检修门，日常维护时可打开检修门清理炉内残留的膜料碎屑、检查加热管工作状态，无需拆解整机外罩。

整套设备的机架主体采用矩形钢管焊接成型，焊接后做整体去应力处理，避免长期运行出现机架变形影响输送精度，外罩面板采用冷轧钢板折弯成型，表面做喷塑处理，所有运动部件均设置安全防护外罩，符合机械设备安全防护规范，气路管线、电气线路均通过机架内部的线槽排布，外观整洁无外露管线，减少车间粉尘、水汽对线路、管路的侵蚀，延长设备使用寿命。设计时充分考虑了重型产品输送过程的冲击载荷，所有输送辊筒均采用加厚壁厚的无缝钢管加工，轴承座采用带座外球面轴承，可承受一定的径向冲击载荷，避免长期重载运行出现辊筒变形、轴承损坏的问题；各单元的驱动部件均设置过载保护，当出现物料卡滞时，设备会自动停机并触发报警提示，避免强行运行导致机构损坏。
