咖啡加工设备用多孔均布筛板结构

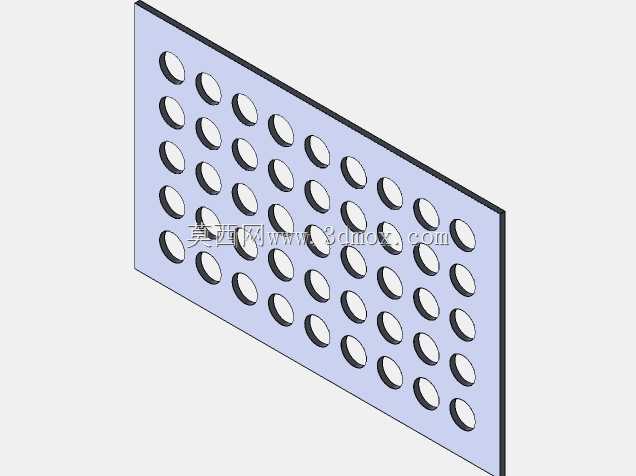

　　该多孔板构件主要应用于咖啡加工生产线的筛分、导流工序段，在咖啡豆烘焙后分级、研磨前均料、萃取过程布水等环节都能发挥作用，属于咖啡加工设备里的核心接触物料构件。实际生产场景中，这类孔板需要直接接触咖啡豆、咖啡粉以及萃取用水，因此板面的平整度、孔位的一致性直接影响物料通过的均匀度，若孔位排布偏差过大，会出现局部物料堆积、筛分粒度不均的问题，最终影响咖啡成品的风味一致性。从结构设计来看，整块板采用矩形薄平板构型，板面所有通孔采用等间距矩阵式排布，横向与纵向的孔中心距保持一致，这种排布方式可以最大化板面的有效开孔率，同时保证每个孔位的物料通过流量均匀，避免出现偏流现象。

　　孔型采用直壁通孔设计，孔口边缘做了微小的倒角处理，既可以减少咖啡豆或咖啡粉通过时的卡滞问题，也能避免锐角边缘长期摩擦物料产生不必要的碎屑混入成品。板件的厚度根据实际安装工位的承压需求设定，在满足结构刚度的前提下尽可能减薄，既可以降低整体构件重量，也能减少孔道的长度，降低物料在孔内残留的概率。安装边界方面，板件的四周边缘预留了足够的紧固安装边，安装边上可根据配套设备的固定点位加工安装孔，实际装配时可通过压条或者螺栓直接固定在设备的腔体内部，不需要额外设计复杂的连接结构，拆装清理十分便捷，适配食品加工设备定期清洁的生产要求。

　　设计过程中需要重点校核孔板的整体平面度，若板面出现翘曲变形，安装后会与相邻的密封结构出现缝隙，导致物料从缝隙处漏流，影响筛分或布水的效果；同时孔位的加工精度需要控制在合理公差范围内，相邻孔的中心距偏差不能过大，否则会破坏整体的均布效果，导致局部区域流量过大或过小。这类孔板除了咖啡加工场景外，也可适配其他食品加工领域的颗粒筛分、流体布水工序，只要调整孔径大小与孔间距参数，就能适配不同粒度的物料、不同流量的流体工况，结构通用性较强。建模过程中采用阵列特征完成所有孔位的创建，能够保证所有孔位的参数一致性，后续修改参数时只需要调整阵列的间距与孔的直径参数，就能快速生成不同规格的孔板模型，大幅提升同系列产品的设计效率。实际投产加工时，这类孔板可采用数控冲压或者激光切割的方式完成孔位加工，加工后需要对板面进行去毛刺、抛光处理，满足食品接触材料的表面粗糙度要求，避免物料残留滋生细菌。
