小型手动冲孔作业工装结构设计

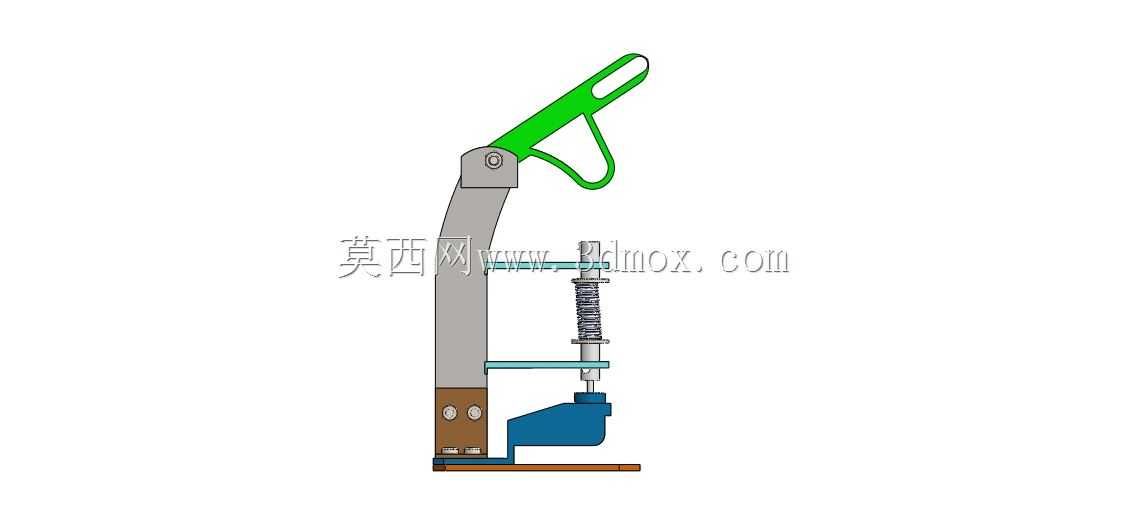

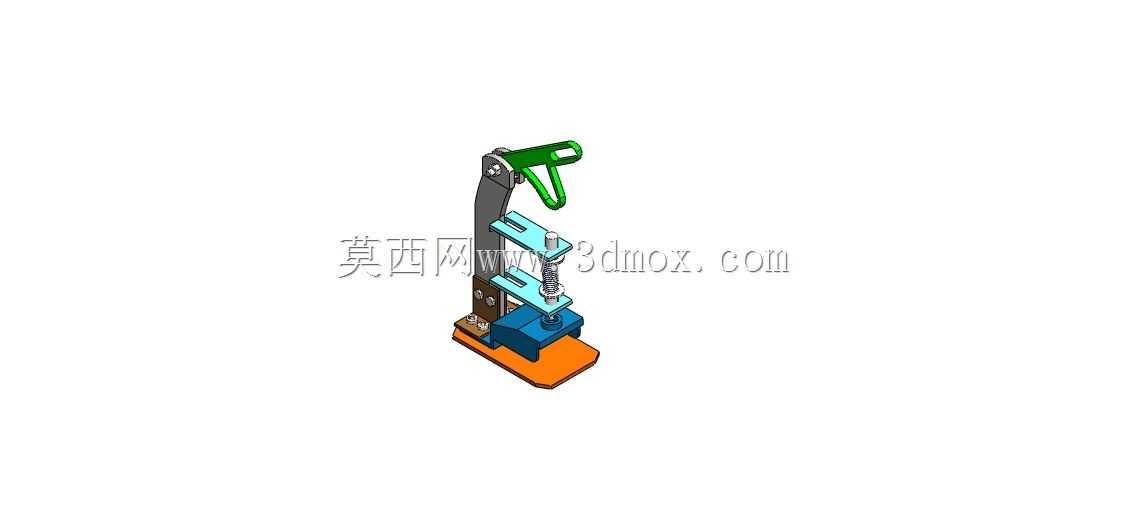

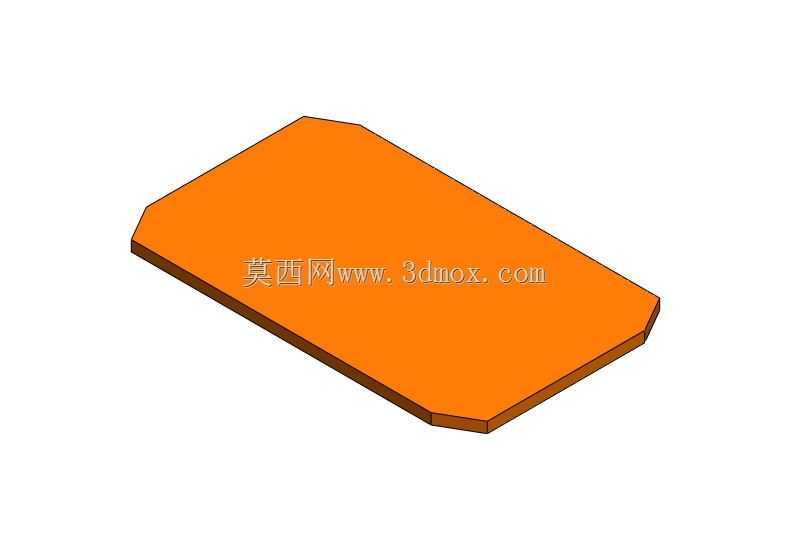

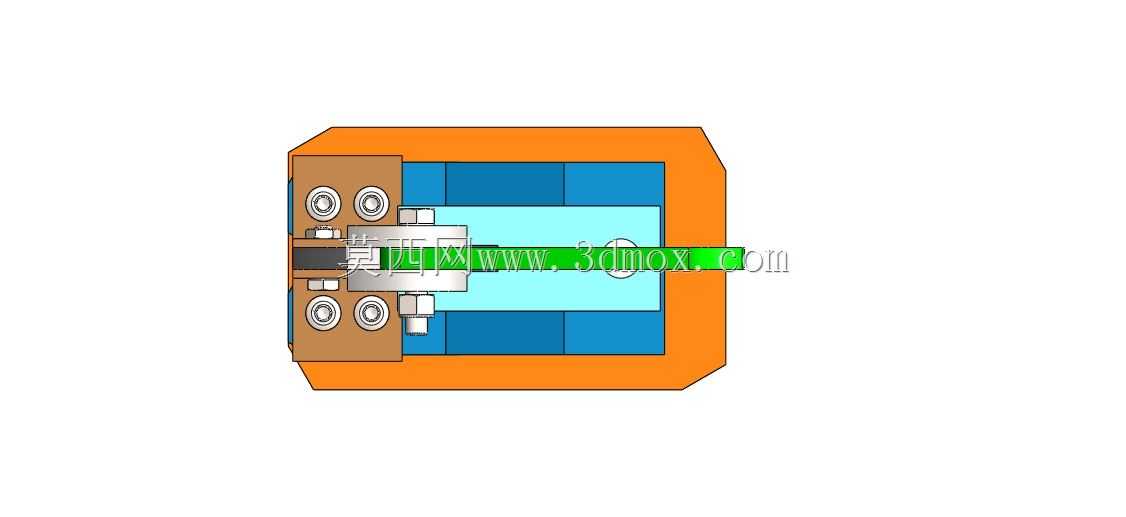

　　在小批量五金件加工、阀块类零件二次修配、现场管线安装补孔这类场景里，大型冲压设备往往受场地、工件尺寸、批量成本限制无法适配，手动冲孔工装的应用价值就凸显出来——不需要外接动力源，单人即可操作，能在装配现场、维修工位完成薄板、小型型材的冲孔作业，尤其适合多品种小批量的加工需求，避免了为单批次零件开大型冲压模的成本浪费。这款手动冲孔结构的设计，核心围绕手动操作的力传导优化展开，整体基座采用双侧带安装孔的翼型结构，安装时可通过螺栓直接固定在工作台面或者专用工装架上，安装孔位的间距预留了足够的调节余量，适配不同宽度的工作台T型槽间距，不需要额外制作转接板就能完成快速装夹。

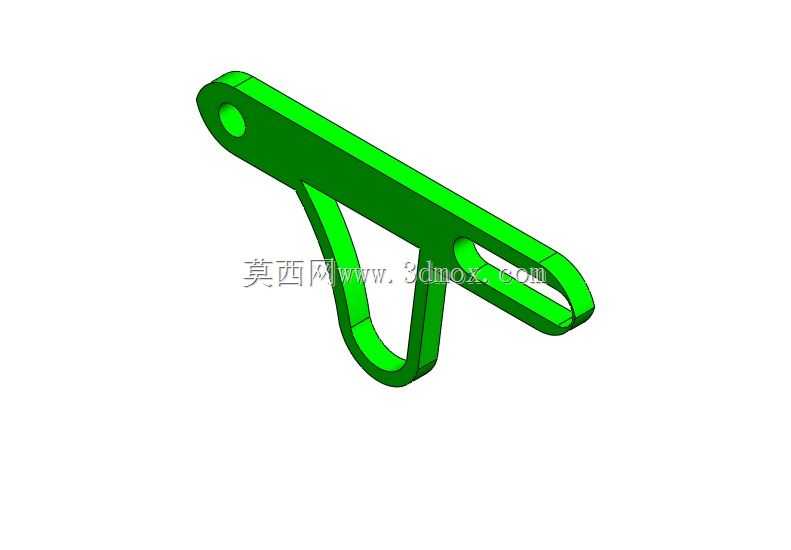

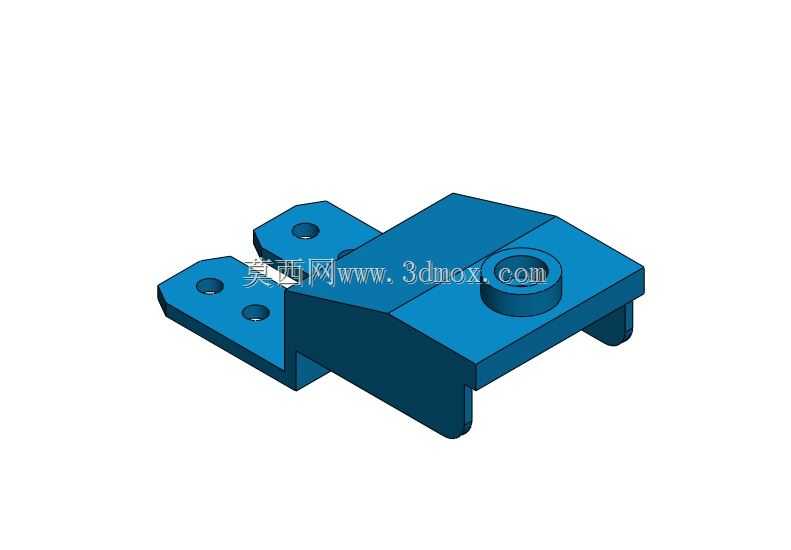

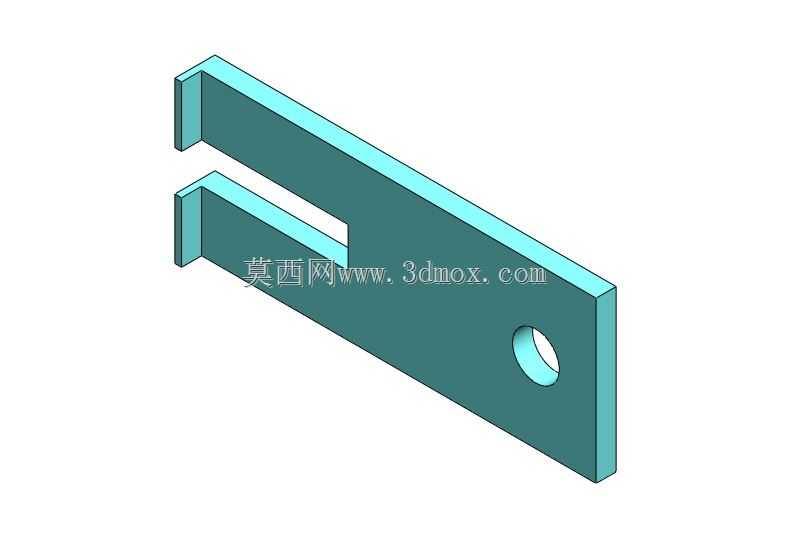

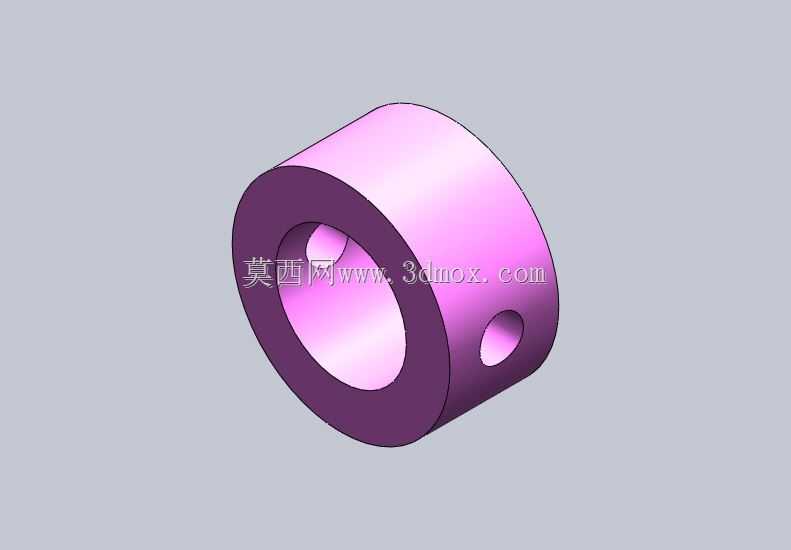

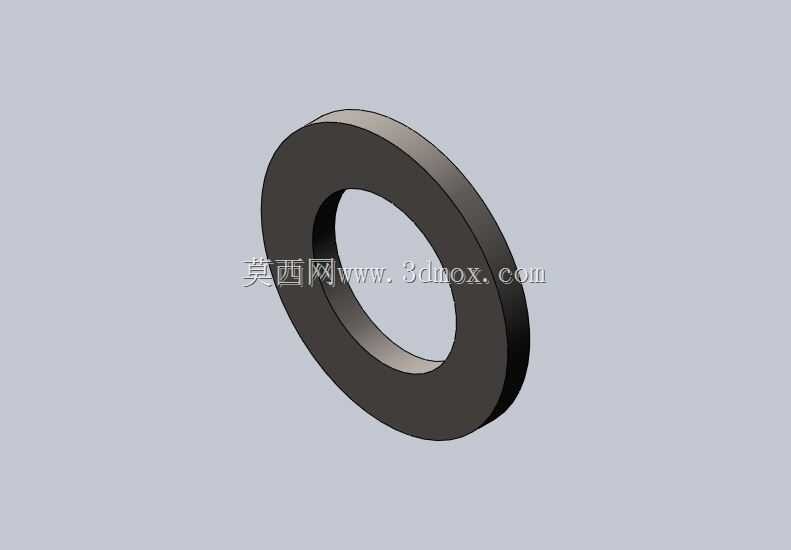

　　主体承压块做了斜向加强的结构设计，在手动施压的受力路径上做了壁厚加厚处理，避免长期冲孔作业出现基座变形，冲孔工位的凹模座采用嵌入式安装结构，可根据不同冲孔直径快速更换对应的凹模套，不需要拆解整个基座就能完成模具更换，适配3-12mm直径的常见冲孔需求，能覆盖薄钢板、铝板、绝缘板等常见工装板材的冲孔作业。操作端的力臂结构做了行程优化，初始空行程阶段力臂传动比偏小，可快速让冲头接触工件表面，冲孔发力阶段传动比自动放大，操作人员只需要施加常规握力就能完成冲孔，不需要借助额外的加力杆，降低操作疲劳度。

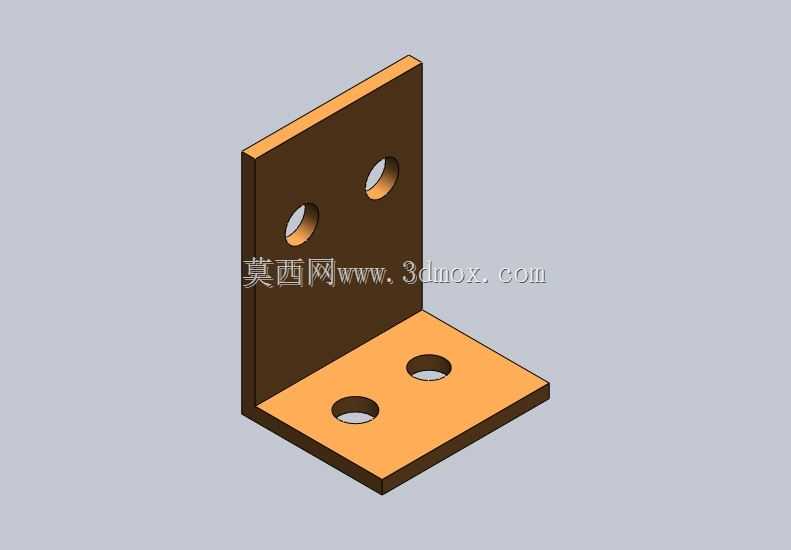

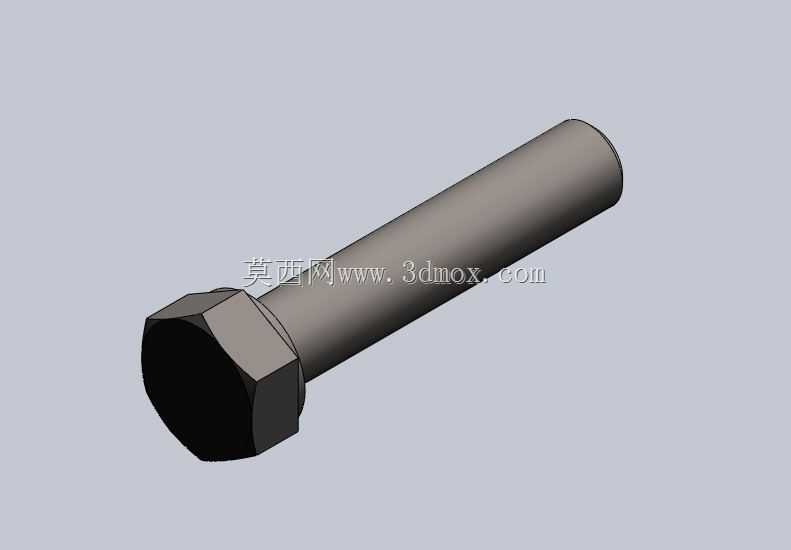

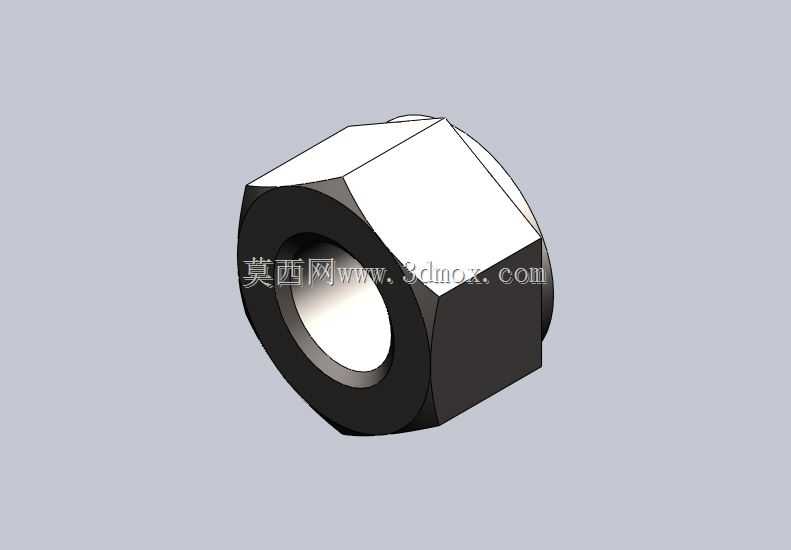

　　冲头导向段做了加长设计，和凹模的同轴度公差控制在0.02mm以内，避免冲孔过程中出现冲头偏摆导致的孔边毛刺、冲头崩刃问题，冲孔后的废料通过基座下方的落料槽直接排出，不会在工装内部堆积，日常清理只需要擦拭工作面即可，不需要拆解维护。两侧的安装翼板和主体承压块采用一体化结构设计，没有额外的拼接焊缝，整体刚性更好，长期承受冲孔冲击力也不会出现拼接位置开裂的问题，安装翼板上的沉孔设计让固定螺栓的头部不会突出工作面，避免放置工件时出现刮蹭、干涉。冲孔工位的定位基准面做了磨削处理，平面度控制在0.01mm以内，工件放置后不会出现翘曲，冲孔位置的重复定位精度能控制在0.1mm以内，满足一般五金件、阀块安装孔的位置精度要求。

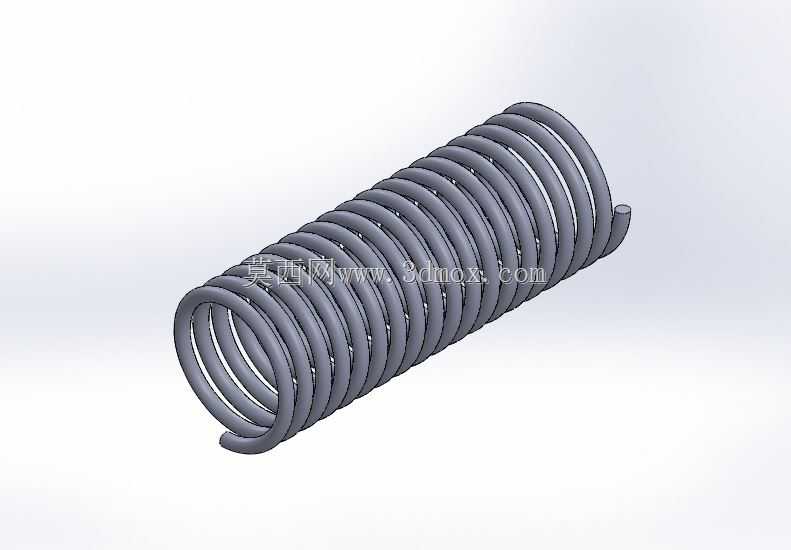

　　针对现场维修作业的需求，整个工装的重量控制在合理范围，拆掉固定螺栓后单人即可搬运转移，不需要起重设备辅助，能适配不同工位的流动作业需求。结构上没有复杂的液压、气动元件，不存在密封件老化、管路泄漏的问题，日常维护只需要定期在冲头导向位置涂抹少量润滑脂即可，故障率极低，适合加工环境相对复杂的车间现场、户外维修场景使用。在设计过程中特意规避了复杂的曲面结构，所有加工面都采用平面、圆柱面等常规机加工特征，普通铣床、磨床就能完成全部零件加工，不需要五轴加工中心等特殊设备，加工成本低，后期如果出现零件磨损，车间自行就能加工替换件，不需要依赖原厂配件供应。冲孔作业时的受力全部通过基座传递到安装工作台，操作人员只需要施加下压力即可，不需要额外扶持工件，配合简易的定位挡块就能完成批量零件的等距冲孔作业，比如电气安装板的走线孔、阀块的固定安装孔、薄管件的定位孔都能加工，适配的场景覆盖了五金维修、设备装配、小型零件加工等多个领域。
