工业阀块配套活塞执行组件结构设计

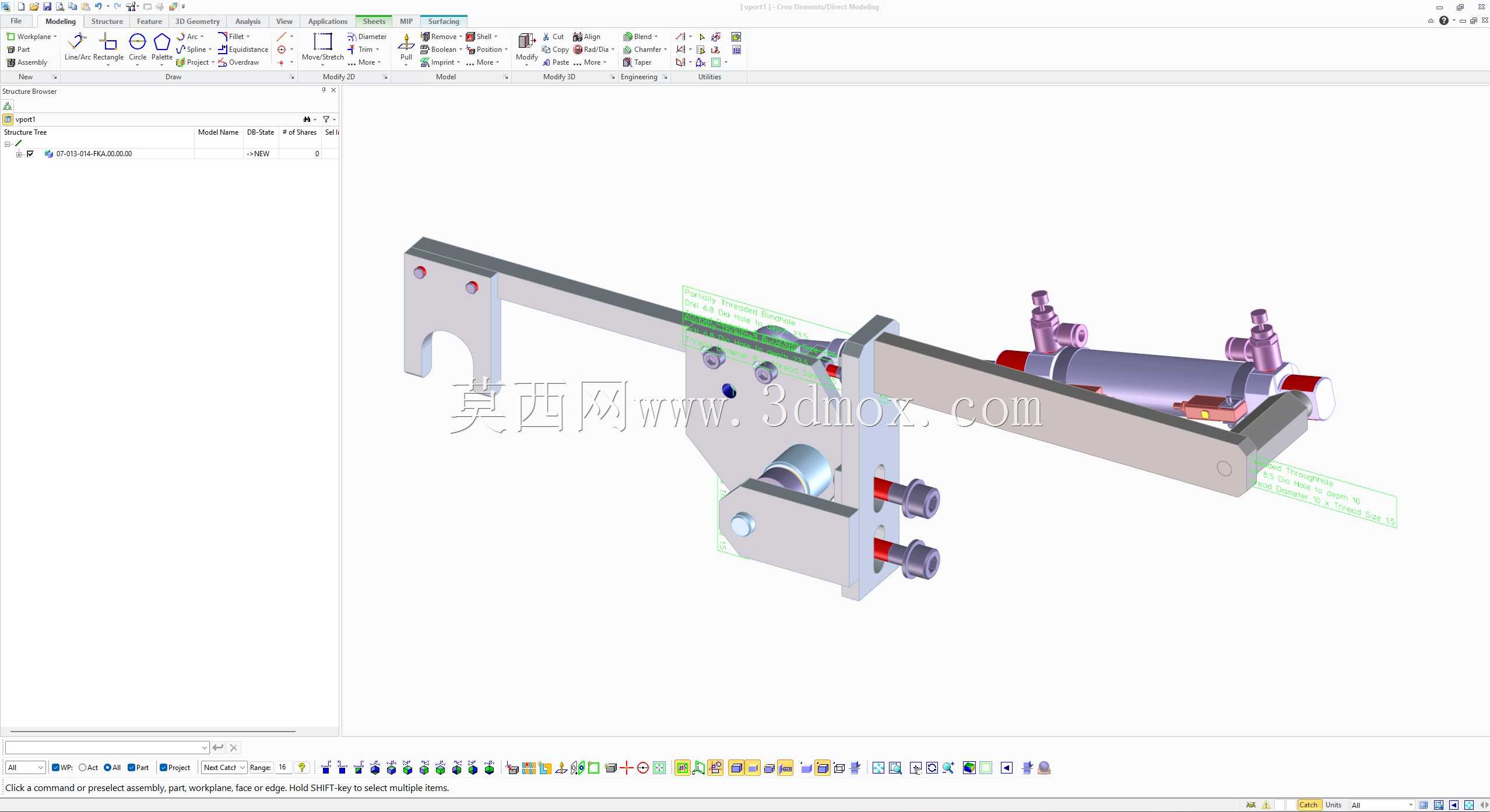

　　这套活塞组件是阀块流体控制回路里的核心执行单元，日常在液压、气动控制的工业阀组场景里承担动力输出与通路切换的执行作用，常见于化工流体输送管线、工业设备液压控制系统、工艺管路调节工位，和阀块本体配合完成介质通断、流量调节、压力保持这类核心动作，是阀组实现控制功能不可缺少的运动部件。从结构设计逻辑来看，整个组件采用悬臂式安装基座搭配长行程导向梁的布局，安装基座上预留了两个同轴的流体接口，直接和阀块的压力输出孔位对接，靠介质压力推动活塞做直线往复运动，导向梁从基座侧方延伸出去，末端带叉形卡位结构，用来和被控的阀芯或者外部联动机构做硬连接，保证动力传递过程中没有虚位。

　　设计的时候特意把活塞的密封安装槽做在了靠近基座的一侧，避免长行程运动过程中密封件被导向梁上的杂质刮损，同时导向梁上做了多组定位孔位，既可以安装行程检测的触发挡片，也能根据实际安装需求调整联动部件的固定位置，适配不同行程规格的阀块配套需求。安装边界上，基座部分的安装面做了精加工平面，和阀块贴合的时候不需要额外加装调整垫片就能保证密封面的平面度要求，两个流体接口的中心距和阀块标准油口尺寸匹配，不需要额外做转接板就能直接安装，导向梁的延伸长度控制在不会和阀块周边的管路、其他阀件产生干涉的范围，叉形连接端的开口尺寸适配常规阀芯的杆径，连接销孔做了铰孔处理，保证传动过程中的同轴度，减少偏磨带来的寿命损耗。

　　功能特性上，这套组件的活塞和缸体部分采用间隙配合加密封件的组合，既保证运动过程的顺滑度，又能把内泄漏控制在工业阀组允许的范围内，基座上的两个接口分别对应活塞的前后腔，通过阀块输出的压力介质换向就能实现活塞的伸出和缩回动作，导向梁侧面的平面结构可以搭配外置的行程开关，实时反馈活塞的位置状态，给控制系统提供动作到位的信号，避免阀组出现误动作。实际应用的时候，这类活塞组件不需要单独做复杂的固定结构，直接通过基座的安装面锁附在阀块对应的位置即可，安装过程中只需要保证密封件没有被切损，连接销的锁紧卡簧安装到位，就能长期稳定运行，相比集成在阀块内部的活塞结构，这种外置式的组件维护起来更方便，出现密封件磨损的时候不需要拆解整个阀块，只需要把组件拆下来更换密封件就能恢复性能，大幅降低了工业现场的维护停机时间。

　　设计过程中还考虑了不同介质的适配性，活塞和导向梁的材质选择做了防腐处理，既能适配普通的液压油介质，也能在部分低压气动控制、水性介质的控制场景下使用，组件上的所有外露棱角都做了倒角处理，避免安装过程中划伤操作人员或者损坏密封件，运动部件的表面做了硬化处理，长期往复运动也不会出现明显的磨损拉痕，保证整个组件的使用寿命能匹配阀块的整体运维周期。
