圆形框架式挡板支撑结构设计

项目分类:阀门 发布时间:2025-09-16 ID:1074701
  • 圆形框架式挡板支撑结构设计

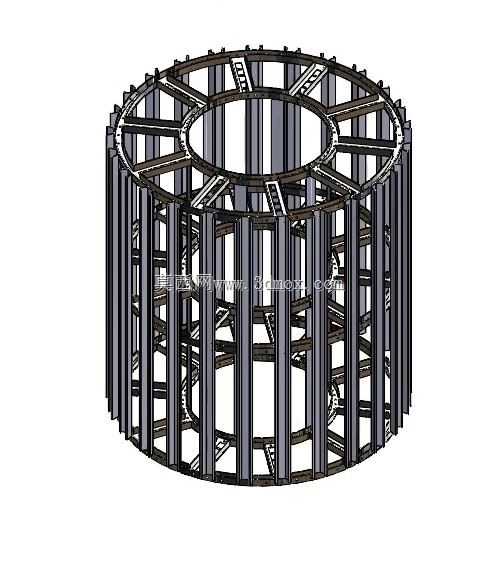

  该圆形框架式挡板支撑结构,主要应用于流体管路阀门的阀块内部,作为流体整流、挡板承载的核心支撑构件,在大口径通径的阀组腔体中承担着分流导向、挡板限位、结构补强的多重作用,尤其适配多通路阀块内部的流道规整需求,可避免流体在阀腔内部形成紊流涡旋,降低阀件运行过程中的流致振动与冲蚀磨损。从结构功能来看,该支撑单元采用周向均布的立式薄板作为主承载筋条,内外圈分别设置环形连接框,将所有立式筋条连接为一个整体笼式结构,内圈环框用于对接阀块中心的阀芯安装座,外圈环框则贴合阀块内壁的安装止口,每根立式筋条上预留的阶梯式卡位,可直接嵌入对应厚度的导流挡板,无需额外设置紧固件即可实现挡板的周向定位,减少装配环节的零件数量,同时避免紧固件突出流道造成的流体阻力增大。设计过程中,首先根据阀块的通径尺寸确定支撑结构的整体外径,需保证外圈与阀腔内壁的配合间隙控制在0.2mm以内,既满足装配时的推入需求,又避免运行过程中出现结构偏摆;内圈直径则根据中心阀芯的动作行程确定,需预留足够的阀芯运动空间,防止支撑结构干涉阀芯的启闭动作。立式筋条的厚度选取经过刚度校核,在满足流体冲击下形变量不超过0.05mm的前提下,尽可能减小筋条厚度以降低过流面积损失,筋条的迎流面做了倒圆角处理,可有效减小流体经过时的局部阻力系数,降低阀件的整体压损。

  周向分布的筋条数量根据所需安装的挡板数量确定,每两个相邻筋条之间形成一个独立的导流腔室,嵌入挡板后可将阀腔内部的环形流道分隔为多个独立的通流单元,实现不同通路之间的流体隔离,满足阀块的多通路分流需求。上下两层环形连接框除了连接固定立式筋条之外,还承担着轴向定位的作用,安装时上下端面分别贴合阀腔内部的定位台阶,实现整个支撑单元的轴向固定,无需额外设置轴向压紧件即可保证结构在流体轴向冲击下不发生位移。筋条上的挡板卡位采用阶梯槽设计,槽宽与挡板厚度采用小间隙配合,挡板装入后可通过槽位的台阶实现轴向限位,挡板与槽位的接触面上预留有密封胶涂覆槽,装配时填充密封胶即可实现各个腔室之间的密封,避免不同通路之间出现流体串流。

  整个结构全部采用薄板件拼接成型,所有连接位置采用满焊工艺处理,焊接后对焊缝进行打磨整平,保证流道面的光滑度,减少流体冲蚀的风险。安装边界方面,该支撑单元为整体式装配结构,可直接从阀块的端部安装口推入阀腔,适配的阀腔内壁需加工对应精度的安装止口,止口的圆柱度公差需控制在0.1mm以内,保证支撑单元装入后与阀腔保持同轴,避免出现偏心导致的流道分布不均。结构整体的轴向长度需与阀腔内部的安装空间匹配,上下端面与阀腔定位台阶贴合后,预留0.1mm的压缩量,保证轴向固定的可靠性。

  在实际工况应用中,该支撑结构可适配水、油类等多种流体介质的阀块使用,在常规工业管路压力工况下,结构的强度与刚度均能满足长期运行需求,笼式的框架结构在保证整体支撑强度的同时,最大化保留了通流面积,相比实心支撑结构可降低30%以上的流道压损,同时周向均布的筋条结构可将流体冲击载荷均匀分散到整个阀腔内壁,避免局部应力集中导致的阀块变形。设计过程中还充分考虑了加工工艺性,所有薄板零件均可采用激光切割下料,拼接时采用专用焊接工装定位,可有效控制焊接变形,保证成品的尺寸精度,降低加工成本,适合批量生产应用。
