阀块配套滑动螺栓传动连接构件

在液压阀组集成、流体控制管路配套的工业场景中，这类滑动连接构件是阀块执行端实现直线位移输出的核心传力零件，区别于普通固定螺栓的静连接属性，它需要在往复滑动行程中持续传递载荷，同时保证运动过程无卡滞、无偏磨，适配阀块内部阀芯联动、外部执行机构推拉的双重工况需求。从实际使用场景来看，这类构件常应用在需要小行程直线往复动作的阀组单元中，比如气动换向阀的手动应急操作端、液压节流阀的开度调节联动结构，还有部分流体分配阀块的位置切换机构，它既要承担连接两个相对运动部件的铰接作用，又要在预设的滑动轨道内完成定向位移，避免运动过程中出现径向窜动，影响阀口的密封精度与调节线性度。

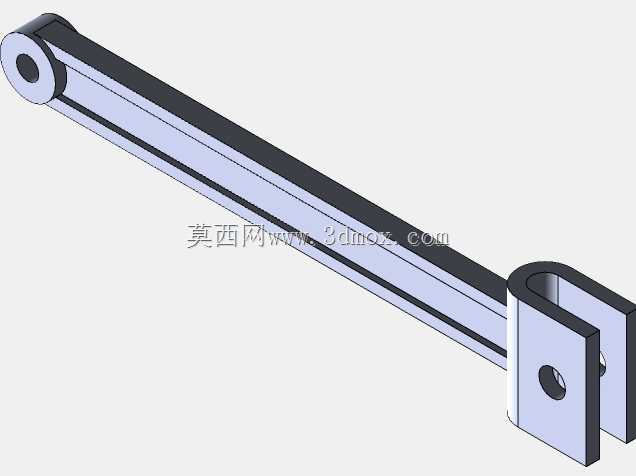

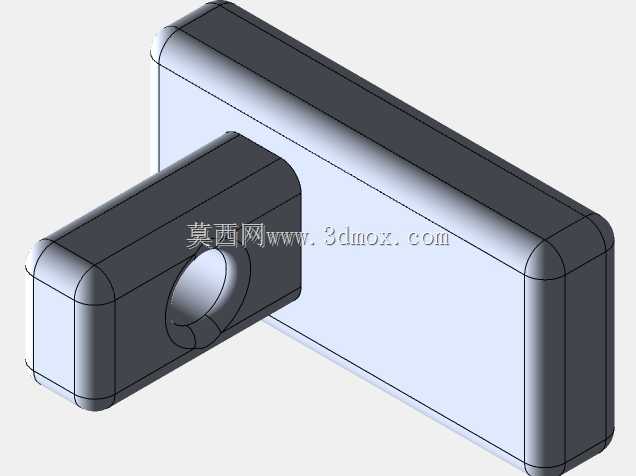

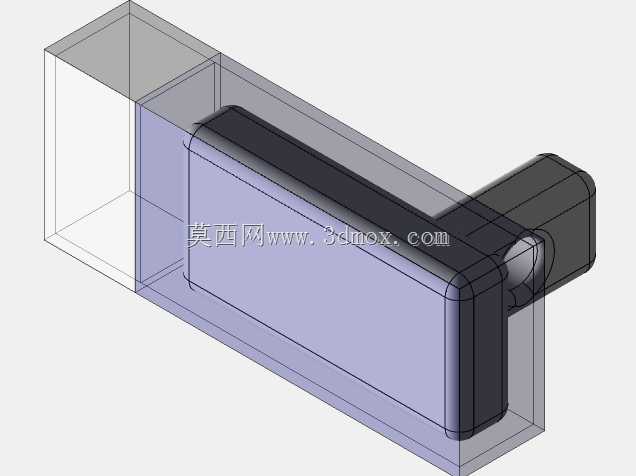

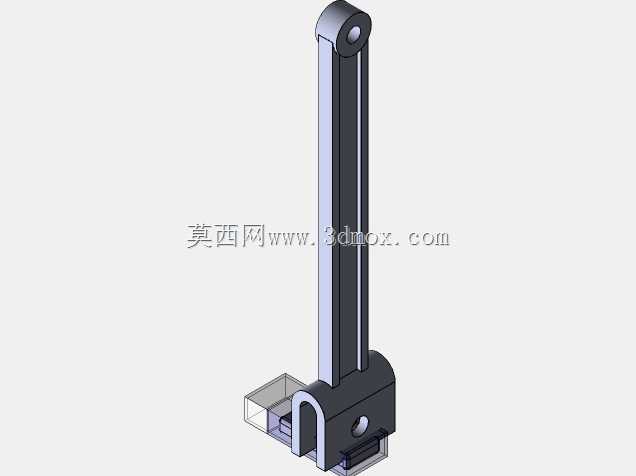

从功能特性上看，该构件采用长杆加叉形铰接端的结构形式，杆身部分为等截面矩形结构，相比圆形杆身，它在配套的导向槽内具备更好的抗扭转性能，不会在传递推拉力的过程中发生周向转动，保证端部铰接孔的轴线始终与配合销轴保持垂直，降低铰接副的偏磨风险。一端的卷制圆孔为固定铰接端，用于和阀块上的固定支座形成转动副，另一端的U形叉结构带横向贯通销孔，用于和需要驱动的滑动阀芯或者外部拨叉部件连接，叉口的开口尺寸预留了足够的装配间隙，既方便安装时的对位调整，又能在运动过程中补偿少量的安装同轴度误差，避免因加工误差导致的运动卡滞。

设计思路上，这类滑动螺栓的杆身长度需要匹配阀块的实际滑动行程，预留两端极限位置的安全余量，避免运动到行程端点时出现结构硬碰撞；杆身的表面粗糙度需要控制在合理区间，既要降低和导向槽之间的滑动摩擦阻力，又要保证足够的耐磨性能，长期往复运动不会出现明显的磨损失效。铰接孔的内径尺寸采用基孔制公差配合，和配套销轴的间隙控制在0.02-0.05mm之间，间隙过小会导致装配困难、转动阻力大，间隙过大则会出现传动间隙，影响阀块调节的精度，特别是在需要精确控制流体流量的节流阀场景下，过大的传动间隙会导致开度调节出现空程，无法实现精准的流量控制。

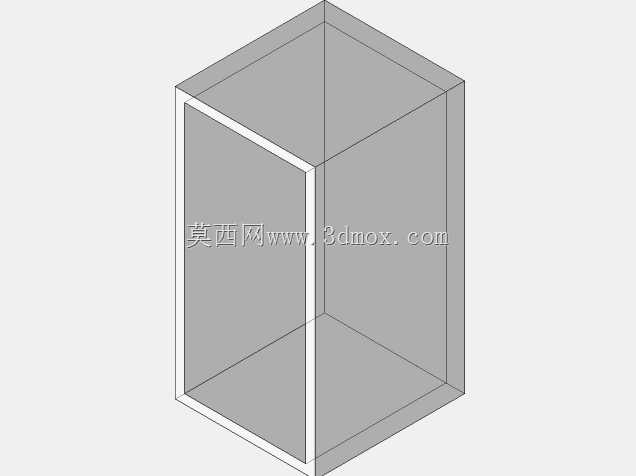

从安装边界来看，构件的整体宽度由U形叉的外侧尺寸决定，安装时需要保证叉形端两侧的配合面和被连接件的侧面保持平行，避免安装偏斜导致滑动过程中出现侧向附加载荷；杆身的厚度尺寸和导向槽的槽宽采用间隙配合，安装时需要在杆身和导向槽的接触面涂抹适量的润滑脂，降低初期磨合的磨损量。固定铰接端的圆孔轴线到U形叉销孔轴线的中心距是核心安装尺寸，直接决定了滑动行程的实际输出范围，设计建模时需要严格控制该尺寸的形位公差，保证两端孔轴线的平行度误差不超过0.03mm/100mm，避免运动过程中出现别劲现象。另外，构件的棱边全部做了倒钝处理，没有尖锐的毛刺，既避免安装过程中划伤操作人员，也防止毛刺脱落进入阀块内部的流体通道，造成阀口堵塞或者密封件损伤。在实际选型适配时，还需要根据阀块的工作介质特性选择对应的表面处理方式，比如在液压油环境中可以采用发黑处理提升防锈能力，在水汽较重的气动阀组场景中则可以采用镀锌钝化处理，提升耐腐蚀性能，保证长期使用的结构稳定性。
