车床配套专用圆管开槽夹持管钳

在金属切削加工的现场场景里，车床加工圆管类工件时的夹持定位问题，一直是影响加工精度与作业效率的核心痛点之一。常规三爪卡盘夹持圆管进行开槽作业时，很容易出现管壁夹伤变形、长管同轴度偏移、开槽进给时工件窜动的问题，尤其是针对小直径薄壁圆管、需要在管身特定位置开设环形槽或直槽的加工需求，通用卡盘的适配性往往达不到工艺要求。这款适配车床使用的专用管钳，就是针对这类加工场景开发的配套夹持工装，从结构设计到安装适配都完全围绕车床作业的实际工况展开。

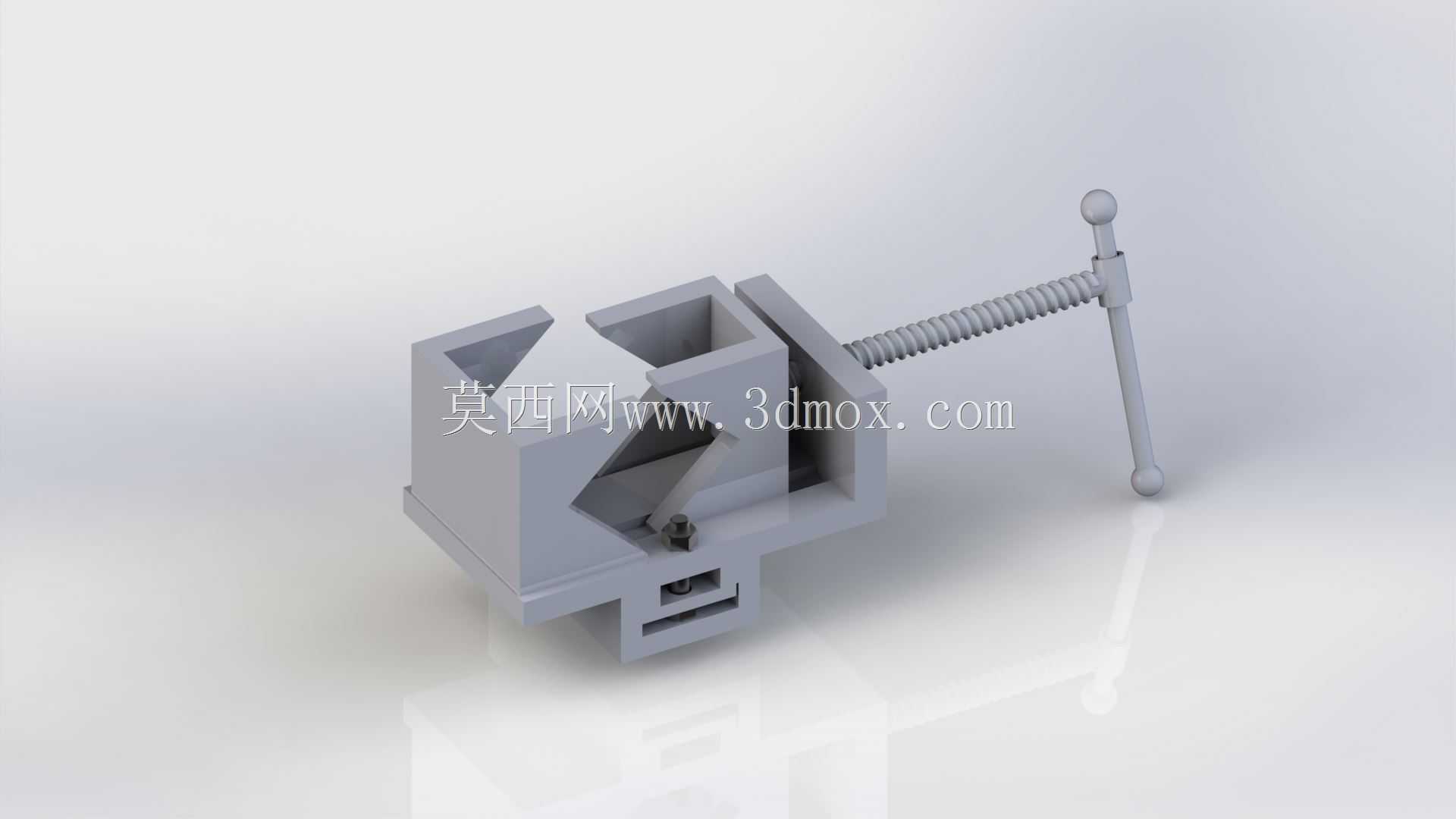

从功能特性来看，这款管钳采用V型定位槽配合侧压夹紧的结构，V型槽的夹角经过反复验证，能够适配一定直径范围内的圆管工件，保证圆管装入后轴线与钳体基准面保持平行，不会出现径向偏斜。夹紧动作通过梯形丝杠副驱动，丝杠端部配带球头手柄，操作时可以单手施加足够的夹紧力，梯形螺纹的自锁特性能够保证加工过程中夹紧力不会因为切削振动出现松脱，避免工件飞出的安全隐患。钳体的夹紧接触面上做了防滑齿纹处理，同时齿纹的深度控制在合理范围，既能够提供足够的夹持摩擦力，又不会在圆管表面留下过深的夹痕，减少后续表面处理的工作量。

设计思路上，这款管钳没有采用通用台虎钳的结构形式，而是针对车床的安装空间做了专门的优化。钳体底部设计了与车床中拖板T型槽匹配的安装凸台，安装时可以直接嵌入T型槽内，通过T型螺栓完成固定，不需要额外制作过渡连接板，安装定位的重复精度能够控制在0.05mm以内，满足常规开槽加工的位置精度要求。钳体的整体外形做了紧凑化处理，夹紧行程范围内不会与车床的刀架、尾座等运动部件发生干涉，在加工长度1米以内的圆管工件时，配合尾座顶尖的辅助支撑，能够完成整段管身的开槽作业，不需要中途重新装夹工件。

从安装边界与尺寸参数来看，这款管钳的钳口最大张开距离覆盖了车间常见的小直径圆管加工范围，钳体总高度控制在车床刀架最大加工高度以内，装夹后圆管的中心高与车床主轴中心高保持一致，不需要额外调整刀架的高度参数。丝杠的伸出长度做了限位设计，最大张开位置时丝杠不会从钳体螺母中脱出，避免日常使用中零件脱落丢失。钳体的主体部分采用铸铁材质一体铸造成型，经过时效处理后再进行机加工，长期使用不会出现应力变形，夹紧接触面与安装基准面的平行度、垂直度公差都按照工装夹具的行业标准控制，保证装夹精度的稳定性。

实际使用过程中，这款管钳除了配合车床完成圆管开槽作业外，也可以用于圆管端面倒角、管端套丝、小直径圆棒类零件的切断装夹等工序，在车架制造、防腐滚架搭建、管路预制组装这类需要大量加工圆管连接件的作业场景中，能够大幅减少工件装夹找正的时间，相比通用卡盘装夹，找正时间可以缩短60%以上，同时因为夹紧力分布均匀，薄壁管加工的变形率能够降低到1%以内，有效提升批量加工时的成品率。钳体的滑动配合面都设计了存油槽，日常维护时只需要定期注入润滑油，就可以保证丝杠传动顺畅，不会因为切屑进入配合面出现卡滞问题，整体结构没有易损的复杂零件，长期使用的维护成本极低。
