气动三通快插气管接头结构设计

这款T型结构的气动管路连接件，主要应用在气动控制系统的支路分流场景，在自动化生产线气动回路、小型气动设备气路排布、工装夹具气路改造、实验室气动实验台搭建等场景中都能见到这类元件的身影，它的核心作用是实现单路进气向两路出气的分流，或是两路气路向单路的汇流，无需额外转接件就能完成气路的T型分支连接，大幅减少气路布置时的接头堆叠数量，降低气路泄漏的风险点。

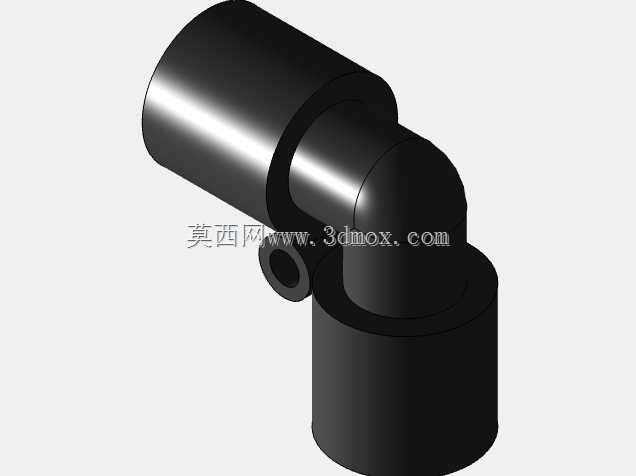

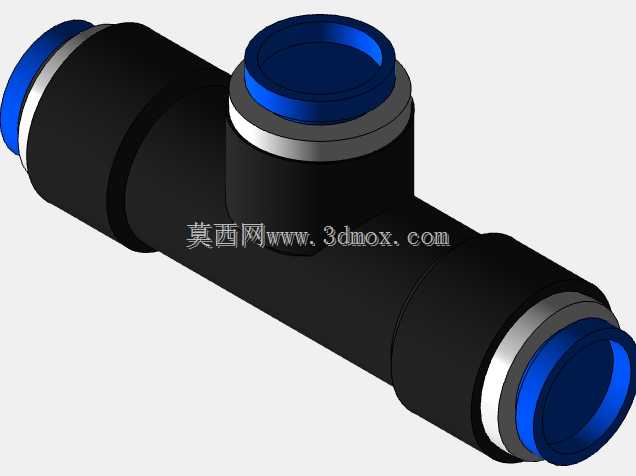

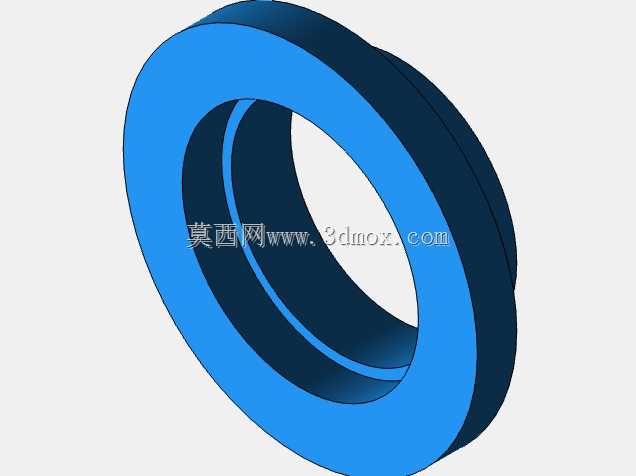

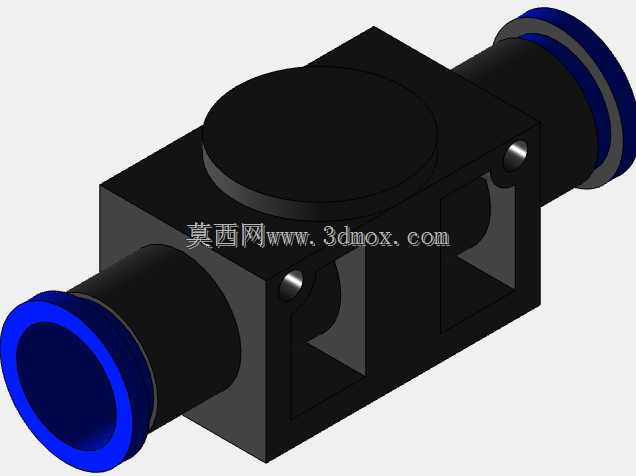

从功能特性来看，这款接头采用快插式连接结构，接头端部的蓝色卡圈是快插结构的操作部件，连接气管时无需额外工具，只需将符合外径公差要求的PU气管、尼龙气管直接插入接头端部，内部的弹性卡爪会自动抱紧气管外壁，配合内置的密封胶圈实现端面密封，正常0-1MPa的气动工作压力下不会出现脱管、漏气问题；拆卸气管时只需向下按压端部的蓝色卡圈，卡爪会随之张开，即可轻松拔出气管，反复插拔多次也不会损伤气管外壁或降低密封性能，适合需要频繁调整气路布局的调试场景使用。

设计过程中优先考虑了气动回路的安装空间限制，整体采用等径三通的对称结构，三个接口的轴线处于同一平面，中间接口与两侧接口垂直相交，内部流道做了圆弧过渡处理，避免直角流道造成的气阻过大问题，保证压缩空气通过时的压力损失控制在5%以内，不会因为分流造成支路气压不足影响末端气动元件的动作稳定性。接头主体采用黑色工程塑料材质注塑成型，材质本身具备耐油、耐低压冲击、抗老化的特性，相比金属接头重量更轻，不会对细软气管造成额外的承重负担，同时也能避免车间环境中的水汽对接头造成锈蚀问题，适配多数工业车间的常规使用环境。

安装边界方面，这类等径快插接头的三个接口规格统一，适配的气管外径需要与接口标注尺寸完全匹配，气管切口需要保证平整无毛刺、无斜口，插入时要推到底部限位位置，避免插入深度不足导致密封失效；布置气路时要注意接头周围预留至少15mm的操作空间，方便后期维护时按压卡圈拆卸气管，接头安装位置要避开气管过度弯折的区域，防止气管弯折处长期受力拉扯接头接口，造成接口处密封失效。在多工位并行的气动回路中，这类三通接头可以直接串联在主气路上，按需引出支路接向气缸、气动手指、真空发生器等末端执行元件，相比采用直通接头加转接块的分流方式，能将分支节点的安装长度缩短60%以上，尤其适合安装空间紧凑的小型自动化设备内部气路排布，比如桌面型点胶机、小型装配工位的气动工装、3C产品组装夹具这类设备内部，不会因为接头体积过大造成气路与其他机械结构产生干涉。

结构细节上，接头端部的金属衬圈可以增强接口处的结构强度，避免长期插拔造成塑料接口开裂，内部的密封胶圈采用丁腈橡胶材质，适配常规压缩空气环境中的少量油雾，不会因为长期接触气动系统中的润滑油出现密封胶圈溶胀变形的问题；卡爪采用不锈钢材质冲压成型，齿形角度经过反复调试，既能保证抱紧气管时的咬合力足够，不会在气压冲击下出现气管脱出现象，又不会因为咬入过深损伤气管外壁，延长气管的使用寿命。在气路设计选型时，这类快插三通接头不需要额外缠绕生料带或是涂抹密封胶，所有密封结构都集成在接头内部，安装效率相比传统螺纹式三通接头提升数倍，也能避免密封材料碎屑进入气路造成下游气动阀、气缸的密封件损坏，降低气动系统的故障概率。
