多孔圆盘式打孔作业核心转盘构件

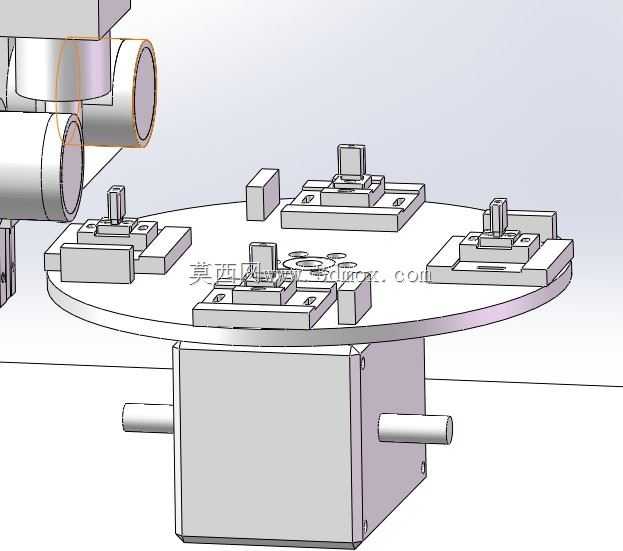

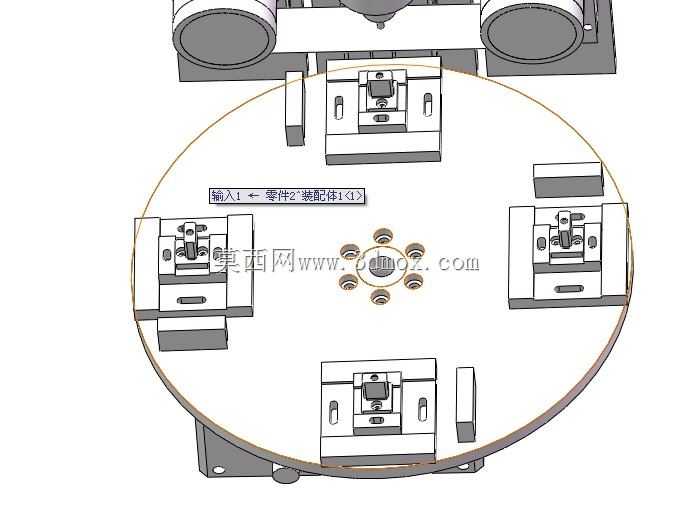

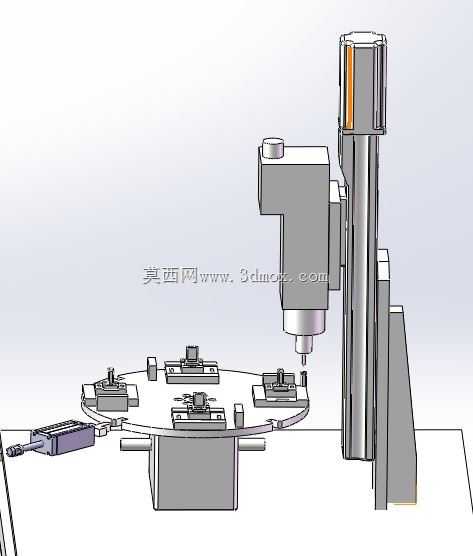

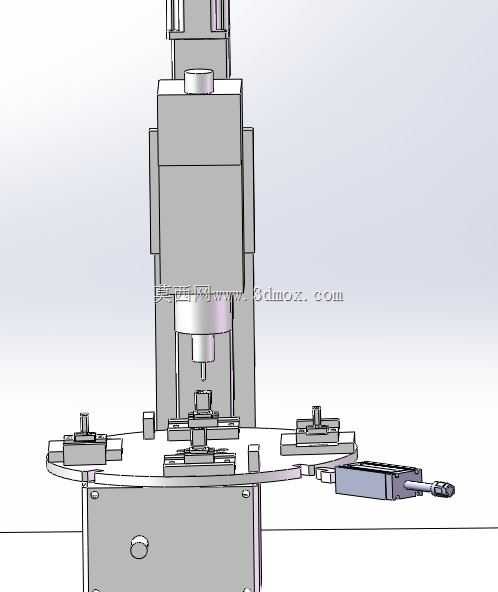

　　在阀块类零件的批量打孔加工场景里，这类多孔圆盘构件是多工位回转式打孔设备的核心承载部件，日常产线运转时，待加工的阀块坯料会通过快换夹具固定在盘面的对应工位孔位处，随着转盘的间歇分度转动，依次流转到钻削、倒角、去毛刺、检测等不同工位，完成阀块表面各类通油孔、安装孔的全工序加工，相比直线式输送的打孔工位布局，这种圆盘式的结构能把多道加工工序集中在极小的设备占地范围内，大幅缩减车间的设备排布空间，同时减少工件在不同工序间流转的装夹次数，降低重复装夹带来的位置度误差。

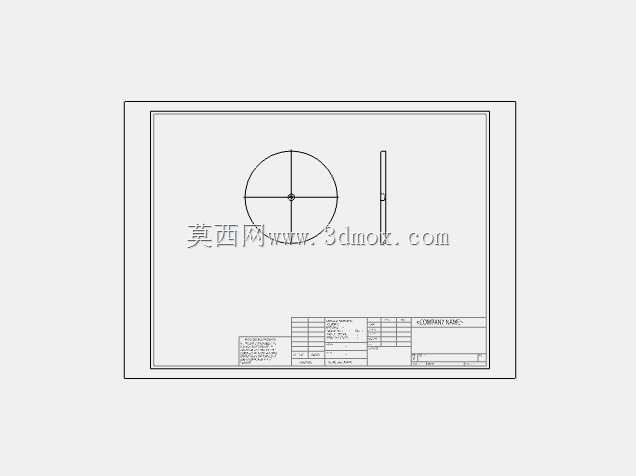

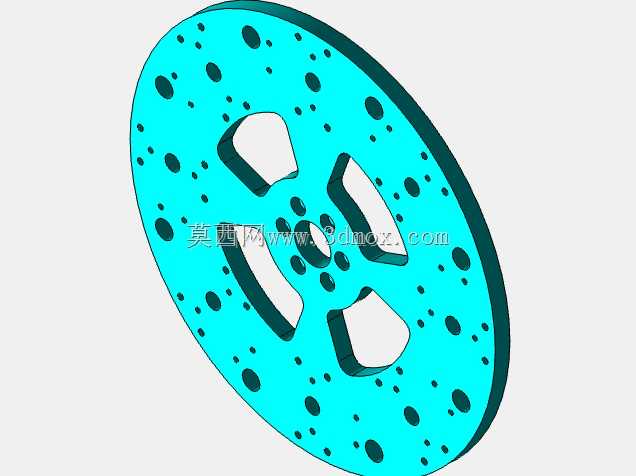

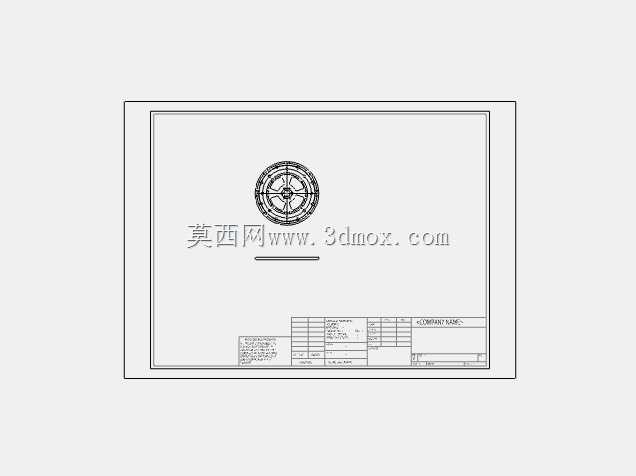

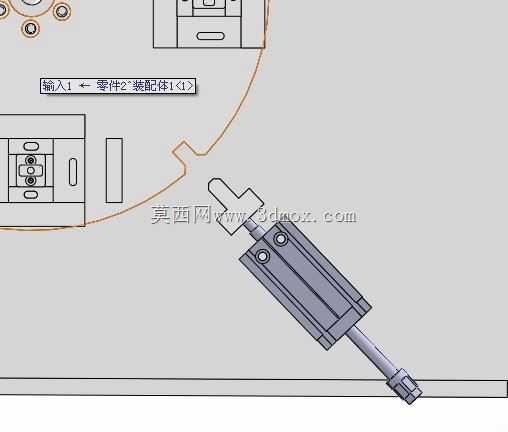

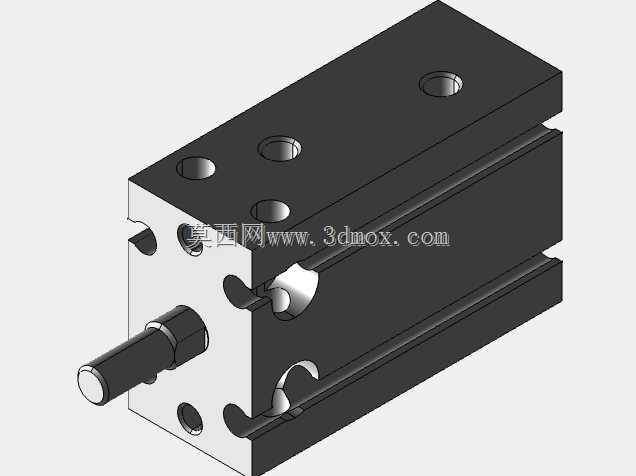

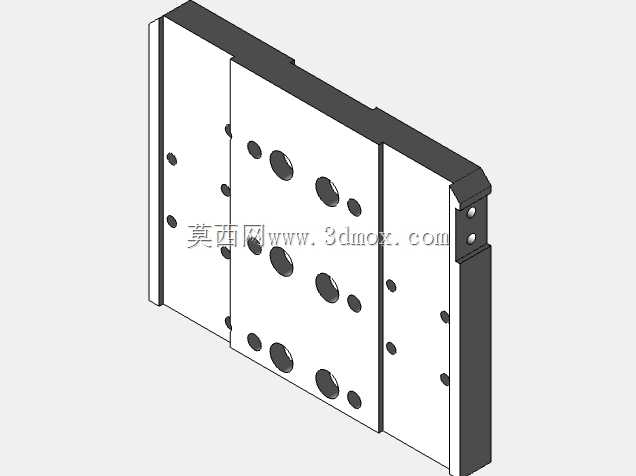

　　从结构设计逻辑来看，盘面的各类孔位排布完全匹配对应规格阀块的打孔工艺需求，不同孔径的安装孔对应不同规格的工件装夹基准，盘面均匀分布的密集小孔一方面是用于安装固定夹具的螺纹底孔位置，另一方面也兼顾了加工过程中的排屑需求，钻削产生的金属切屑可以直接透过对应位置的排屑孔落入设备下方的排屑槽，避免切屑堆积在盘面影响装夹精度。盘面中部的四个异形镂空槽，是设计阶段做的轻量化处理，在保证转盘整体结构刚性、满足回转过程中扭矩传递需求的前提下，尽可能降低转盘自身重量，减少伺服分度机构的负载，降低设备运转时的转动惯量，提升工位切换时的定位精度，避免转盘过重导致启停过程中出现过冲或者定位偏移的问题。

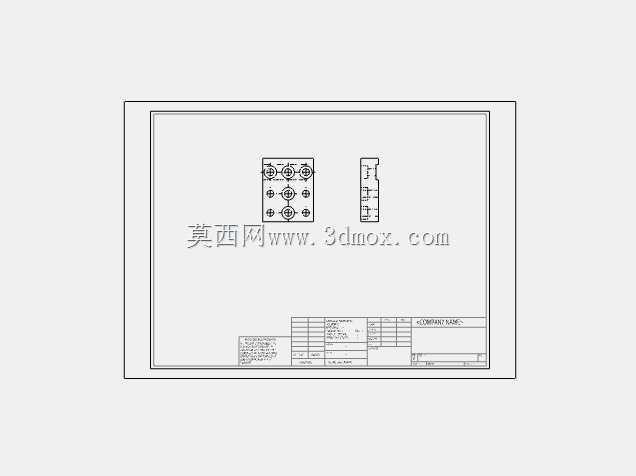

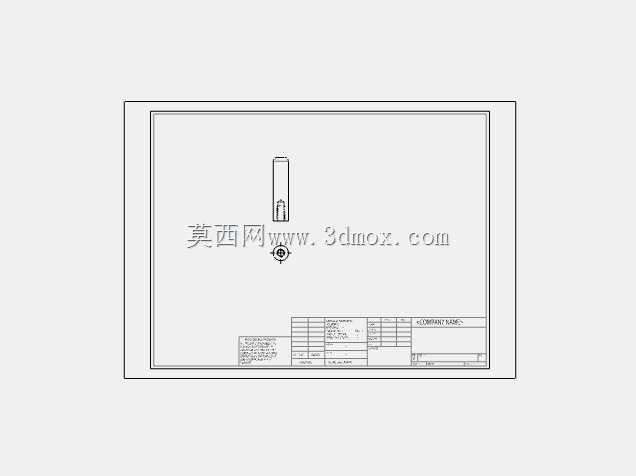

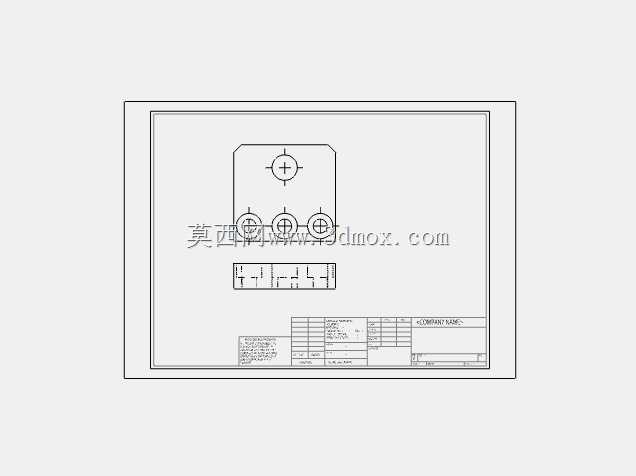

　　从安装边界来看，这类转盘的中心孔是与设备的回转主轴配合的核心安装基准，设计时中心孔的公差带选用过渡配合，保证与主轴的同轴度控制在0.02mm以内，避免转盘高速回转时出现径向跳动，影响孔位的加工精度；转盘的厚度尺寸需要匹配对应设备的主轴安装法兰厚度，保证安装后盘面的水平度误差不超过0.01mm/100mm，避免工位倾斜导致钻削出的孔出现垂直度超差的问题。在实际应用中，这类转盘构件的盘面平面度要求较高，精加工后需要经过平面磨床处理，保证各个工位的装夹基准面处于同一水平面，避免不同工位的工件装夹后出现高度差，导致钻削深度不一致；同时盘面的所有孔位位置度公差需要控制在±0.015mm以内，保证每个工位转动到加工位时，待加工孔的位置与钻头主轴的同轴度符合加工要求，减少钻头的偏磨，延长刀具使用寿命。

　　不同于普通的回转工作台，这类专用于阀块打孔的转盘，在孔位排布时会提前预留出检测探头、冷却喷嘴的安装位置，在加工工位旁可以直接安装在线检测探头，完成打孔后立刻检测孔位的位置度与孔径尺寸，不合格品可以直接在后续工位完成分拣，不需要额外转运到离线检测区域，进一步提升加工效率。设计过程中还需要考虑转盘的动平衡性能，因为中部的异形镂空是对称分布的，在减重的同时保证转盘的质心落在回转中心轴线上，避免高速回转时产生振动，影响钻削加工的表面粗糙度，也能减少主轴轴承的额外负载，延长设备核心部件的使用寿命。在日常设备维护中，这类转盘的盘面需要定期做防锈处理，避免切削液长期腐蚀导致盘面出现锈斑，影响工件装夹的贴合度，同时中心孔与主轴配合的位置需要定期加注润滑脂，避免长期运转出现磨损，导致配合间隙过大，影响回转精度。
