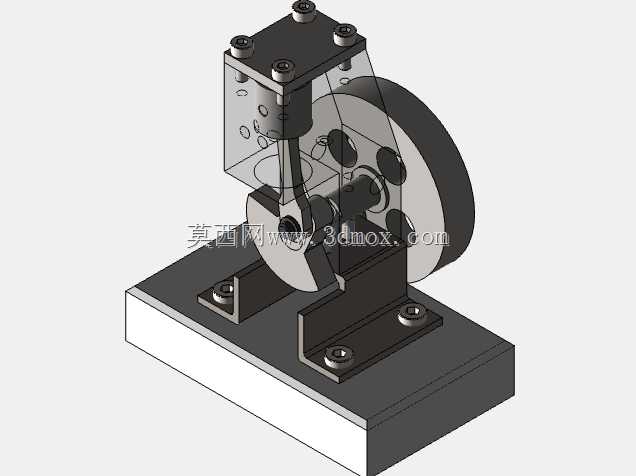

这套传动实验装置的结构设计,核心围绕小功率往复式传动机构的性能验证场景搭建,日常多用于高校机械原理实验室、小型传动部件研发工位的基础性能验证环节,可直观复现曲柄滑块类机构的运动传递过程,帮助设计人员观察不同装配间隙、不同输入转速下的机构运动平顺性、输出端往复行程精度以及传动副的受力分布状态。
从安装边界来看,整套装置采用一体化铸铁底板作为承载基座,底板四周预留四个沉头安装孔,可直接固定在标准实验台T型槽面上,也可通过配套减震垫放置在水平工作台使用,整体安装占地尺寸控制在小型实验工位可容纳的范围内,不需要额外搭建大型支撑框架,单人即可完成搬运与就位调整。基座上方的支撑结构采用分体式立板设计,输入端立板用于承载飞轮与曲柄轴组件,输出端立板用于导向往复运动的活塞杆组件,两个立板与底板之间通过内六角圆柱头螺钉锁紧,定位面经过铣削加工保证垂直度,避免装配后出现轴系卡滞的问题。
功能层面,这套装置可完成多类传动性能模拟测试:输入端的大直径飞轮既可以储存转动惯量,模拟实际工况中负载波动下的转速稳定效果,也可以通过手动盘动飞轮,慢动作观察曲柄带动连杆、推动活塞做往复直线运动的完整行程,验证曲柄转角与活塞位移的对应关系;活塞组件外部设置透明防护罩,既可以避免运动过程中异物卷入传动副,也能直观观察活塞在缸筒内的运动状态,记录不同转速下的活塞偏磨、往复卡顿等异常现象。装置的曲柄与连杆之间采用滚针轴承连接,降低转动副的摩擦阻力,连杆与活塞销的连接位置预留间隙调整垫片,可通过增减垫片模拟不同配合间隙下的机构运动冲击、噪音变化,为实际工业场景中同类往复机构的间隙选型提供实测参考。
设计思路上,整套结构优先考虑拆装便捷性与观测便利性,所有紧固件均采用标准件,没有特殊定制的异形连接结构,实验人员可在十分钟内完成整套机构的拆解与重装,方便更换不同偏心距的曲柄、不同长度的连杆,测试不同参数组合下的机构传动特性;所有运动副的润滑点均预留注油孔,可在不拆解结构的情况下完成润滑脂加注,模拟长期运行后的磨损性能变化。输出端的活塞顶部预留负载安装接口,可连接小型力传感器、位移传感器,实时采集往复运动过程中的输出力、位移曲线,对接数据采集系统后可直接生成传动效率、运动平顺性的测试报告,不需要额外加装复杂的转接工装。
从实际应用的适配性来看,这套结构的参数设置覆盖了多数小型往复式动力设备的传动比例范围,可直接作为小型空压机、微型斯特林发动机、计量泵类产品的原理验证原型,设计人员可在这个基础结构上调整缸筒内径、曲柄偏心距、飞轮质量等参数,快速验证不同设计方案的可行性,减少直接加工整机原型带来的成本浪费。结构中所有配合面的公差设置均遵循通用机械设计标准,轴类零件采用台阶轴定位,轴承安装位置预留轴肩限位,缸筒与立板的连接采用止口定位,保证装配后的同轴度要求,即使是刚接触机械结构设计的人员,也能参照这个结构理解往复传动机构的装配逻辑与公差配合要求。
