曲柄滑块集成振荡传动机构教学演示装置

这套集成化的曲柄滑块振荡传动结构，核心是将旋转输入转化为可控的线性往复振荡输出，在小型流体输送、精密物料进给、试验台振动激励等场景中都能见到同原理结构的实际应用。从安装边界来看，整套机构依托一块带四个沉头安装孔的方形刚性底板完成固定，底板的孔位间距按照通用小型试验台的安装基准设计，可直接固定在标准铝型材机架或实验台台面上，不需要额外加工转接板，安装时只需保证底板水平度在每米0.1mm以内，就能避免连杆运行过程中出现附加侧向载荷。

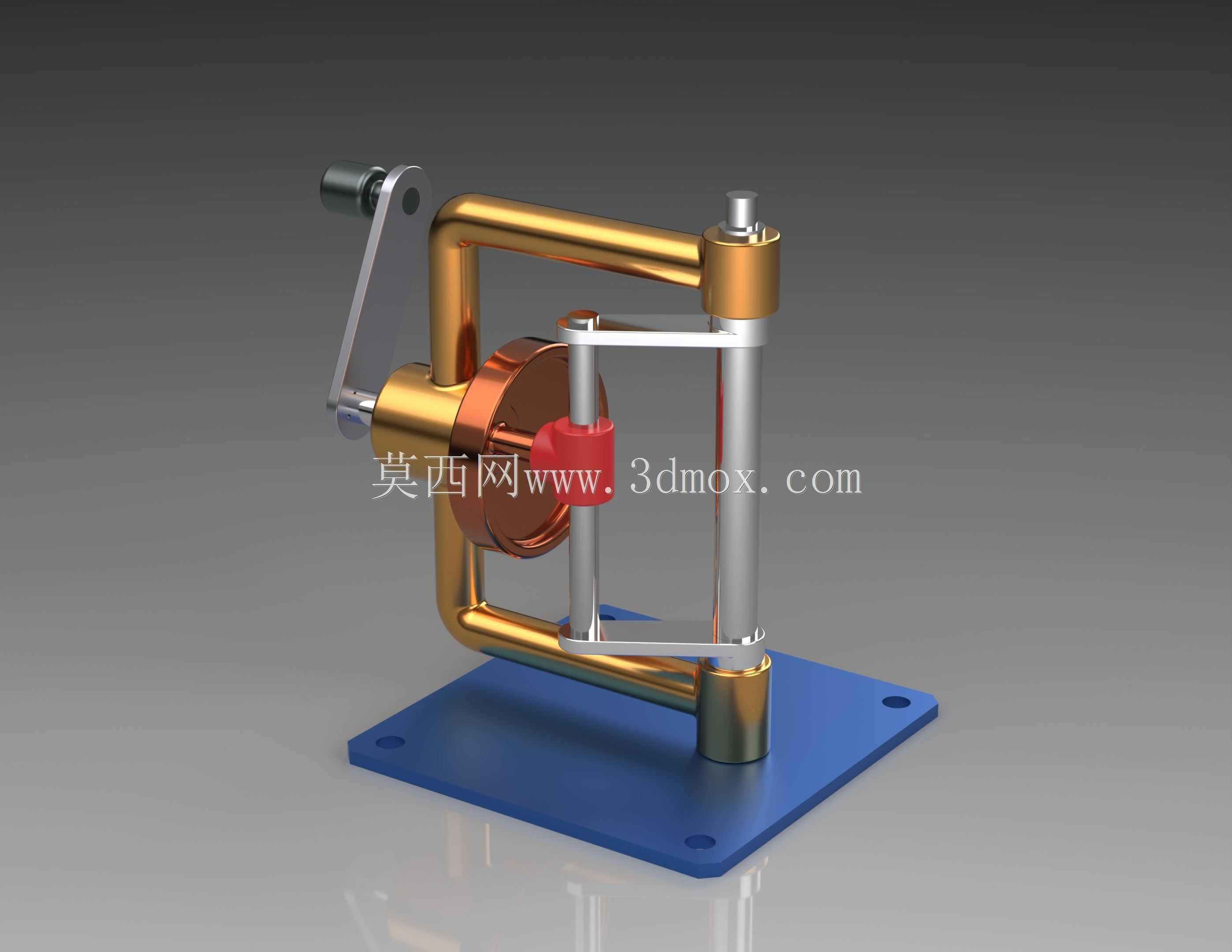

设计思路上没有采用分体式的曲柄、连杆、滑块独立安装结构，而是将四连杆的支撑框架与曲柄转轴座做了集成化设计，金色的管状框架同时承担转轴支撑、导轨定位的双重作用，既减少了分体装配带来的累计误差，也让整体结构的刚性得到提升。手动摇柄直接连接在曲柄输入端，摇柄的转动半径经过匹配计算，刚好对应滑块的最大行程，不会出现连杆过死点卡滞的问题；曲柄轴上集成的铜质飞轮盘，主要作用是储存转动惯量，当手动输入转速出现波动时，飞轮可以抵消转速脉动，让滑块的往复运动更平稳，避免出现振荡频率忽快忽慢的情况。

导向滑块采用醒目的红色标识件，配套的垂直导杆做了表面硬化处理，滑块与导杆配合的间隙控制在0.02mm以内，既保证滑块可以沿导杆做无卡滞的垂直往复运动，也不会因为间隙过大出现横向窜动，保证运动输出的直线度。支撑连杆的铰接位置都采用了衬套结构，衬套选用自润滑铜合金材质，长期运行不需要额外加注润滑脂，就能降低铰接位置的磨损，维持机构的传动精度。底板作为整个机构的安装基准，平面度经过精加工处理，所有转轴座、导杆固定座的安装面都与底板保持垂直，装配时不需要反复调整垫片就能保证各运动部件的位置精度，降低了装配调试的难度。

实际使用过程中，这套机构可以直观演示旋转运动到直线往复运动的转换全过程，包括曲柄在不同转角位置时连杆的受力变化、滑块的运动速度变化、死点位置的结构特性，非常适合作为机构运动学的教学演示载体，让学习者可以直观理解曲柄滑块机构的运动原理。在小型低压泵送场景中，同结构的机构可以直接连接活塞泵头，通过调整曲柄的转动半径就能改变滑块的行程，进而调整泵送流量，不需要更换整套传动结构；在轻型物料筛分场景中，滑块输出端可以直接连接筛网托架，通过调整输入转速就能改变振荡频率，适配不同粒径物料的筛分需求。整套结构的运动部件都做了限位设计，曲柄的转动范围、滑块的行程都有机械限位，即使输入转速超过设计值，也不会出现构件脱出的问题，运行安全性有足够保障。各铰接点的销轴都采用了防松脱设计，长期反复运行也不会出现销轴移位、脱落的情况，维护时只需要定期检查衬套的磨损量即可，日常维护成本极低。
