槽轮式间歇传动机构结构设计

这套间歇传动结构采用外槽轮配合主动拨盘的经典布局，主要面向需要周期性步进送料、工位转位的自动化产线场景，常见于轻工包装、电子元件组装、多工位检测设备的转台驱动环节，替代传统气缸分度、棘轮传动的方案，能在高速工况下保持更稳定的分度精度，避免棘轮传动的冲击噪音与气缸分度的定位误差累积问题。

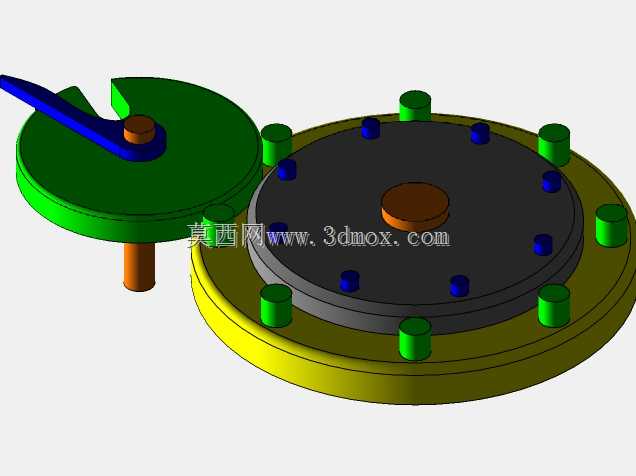

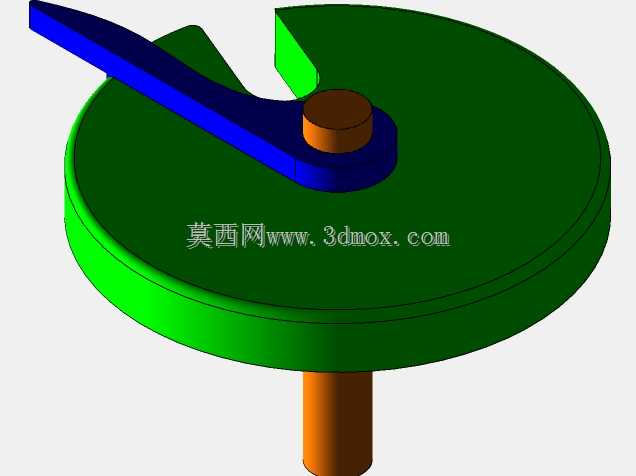

从实际功能实现来看，主动拨盘做连续匀速回转运动，拨盘上的圆柱销在进入槽轮径向槽的过程中，带动槽轮完成固定角度的转位动作，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧贴合，将槽轮牢牢锁止在固定工位，不会因为负载惯性出现滑移，整个转位-锁止的过程完全依靠机械结构配合实现，不需要额外增加定位销、刹车组件，能大幅简化配套设备的传动链设计。

设计过程中首先确定的是槽轮的槽数参数，这套结构采用6槽布局，对应每次转位60度的分度角，能适配6工位的转盘布局，拨盘上的圆柱销采用单销设计，对应主动轴每旋转一周，槽轮完成一次步进动作，步进间隔的时长可以通过调整主动轴的转速灵活匹配不同工位的作业时长需求。锁止弧的配合间隙控制在0.02-0.05mm之间，既不会因为间隙过大出现锁止阶段的窜动，也不会因为间隙过小导致转动过程中出现卡滞，拨销与槽轮径向槽的配合面做了圆角过渡处理，减少接触应力集中，延长部件的耐磨寿命。

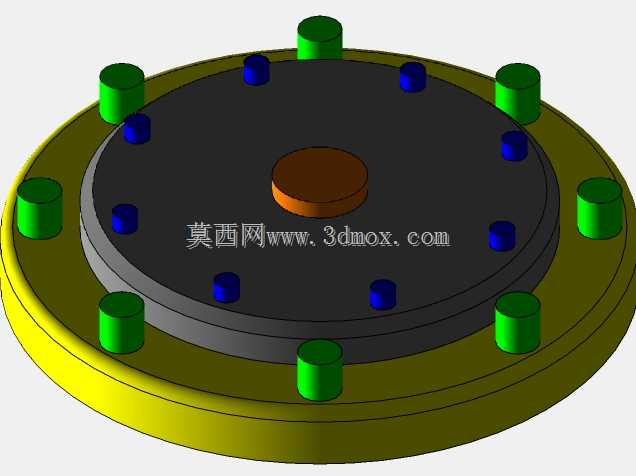

外形尺寸方面，整个机构采用同轴分层布局，槽轮组件的底座为圆盘式结构，安装法兰面预留了均匀分布的6个安装柱位，能直接通过螺栓固定在设备的安装基板上，不需要额外设计转接支架，主动拨盘组件的转轴与槽轮转轴的中心距按照标准槽轮机构的几何关系计算确定，安装时只要保证两轴的平行度误差不超过0.01mm/100mm，就能保证传动过程的顺畅，不会出现拨销卡滞、锁止弧错位的问题。槽轮的径向槽深度经过精确计算，保证拨销在进入和脱离槽体的过程中没有刚性冲击，拨盘上的锁止弧起始与终止位置和拨销的位置做了相位匹配，确保拨销刚进入径向槽时锁止弧刚好脱离，拨销刚离开径向槽时锁止弧刚好进入配合位置，整个动作衔接没有空程。

实际应用中，这套机构可以直接搭配减速电机做驱动源，输出端连接多工位转盘，转盘上可以安装工装夹具、检测探头、作业执行头，完成上料、加工、检测、下料的多工位循环作业，相比凸轮分割器成本更低，结构更简单，维护时只需要定期给拨销、转轴位置补充润滑脂即可，不需要复杂的间隙调整。结构的所有运动部件都做了等强度设计，槽轮的基体厚度、拨盘的拨臂刚度都经过受力校核，在额定负载下不会出现形变，保证长期运行的分度精度保持性，安装边界上，整个机构的轴向厚度控制在较小尺寸范围内，能适配设备内部紧凑的安装空间，转轴的输入端和输出端都预留了标准轴径，能直接搭配联轴器、同步轮等通用传动件连接，不需要定制特殊转接件。
