阿基米德三线谐动机械演示结构

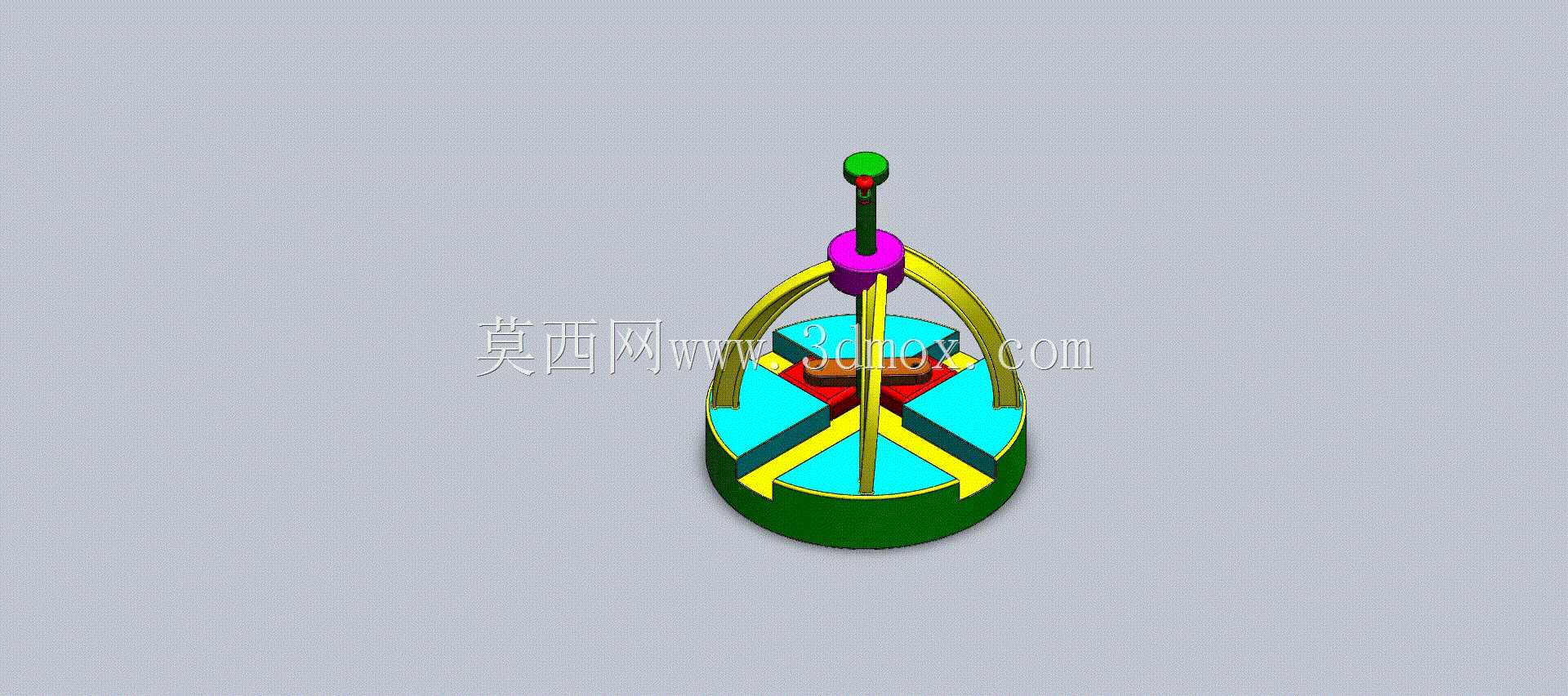

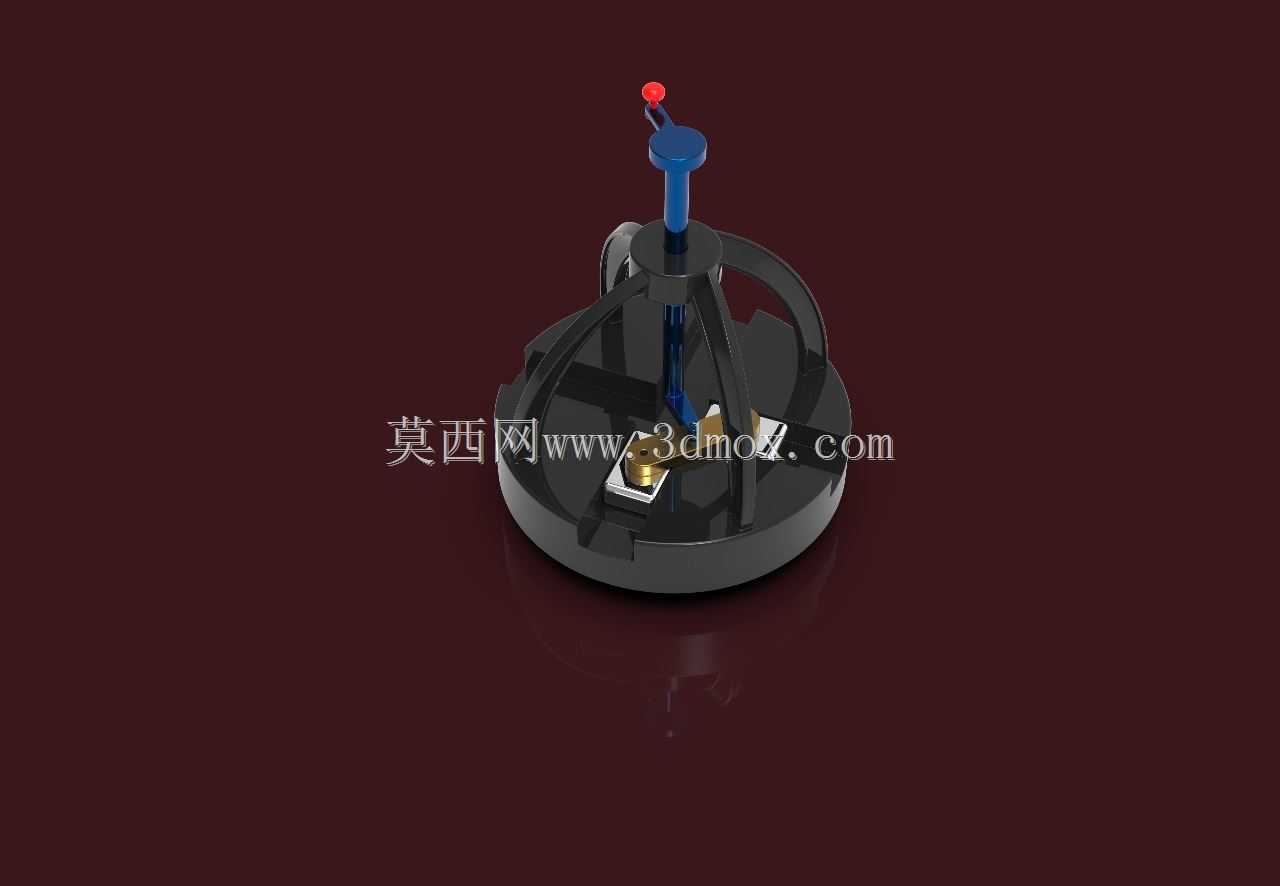

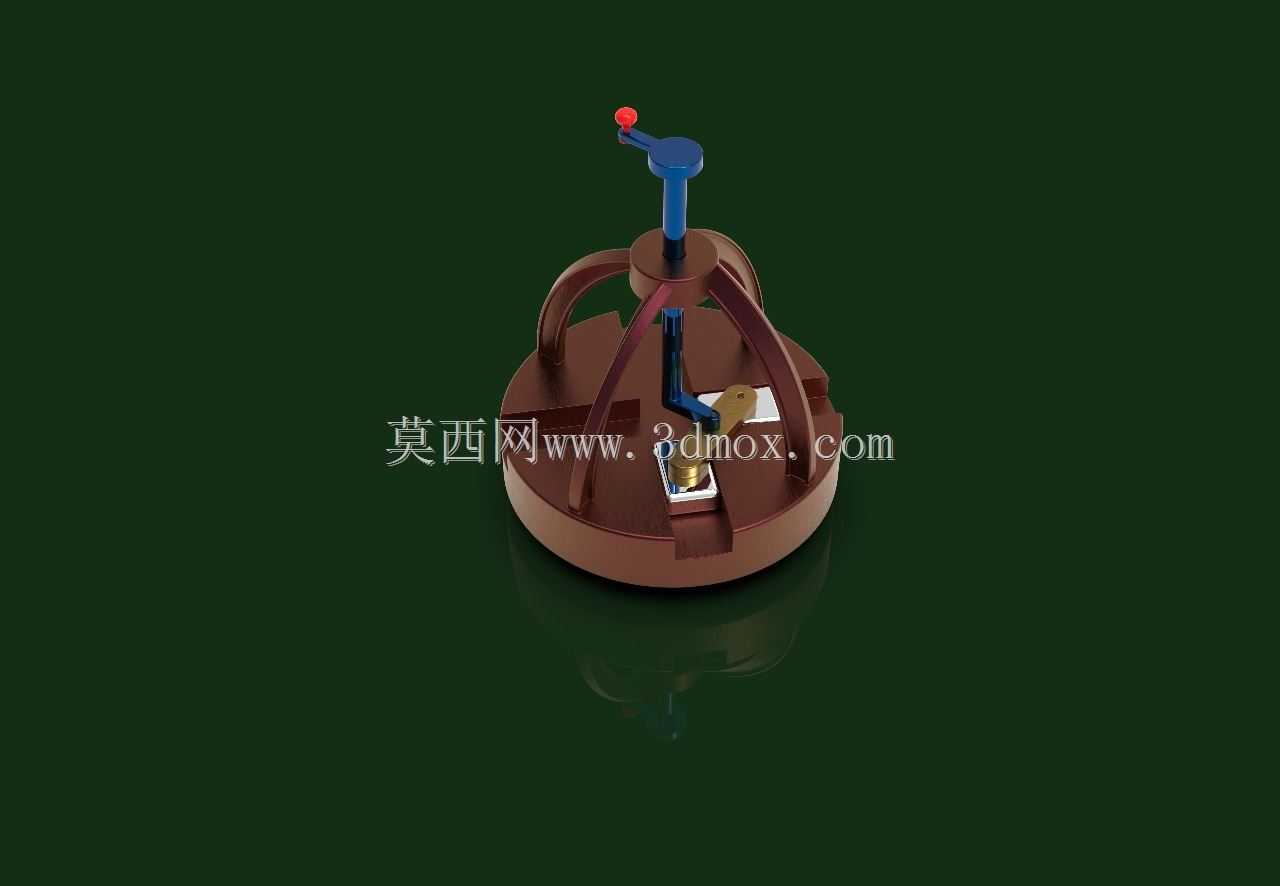

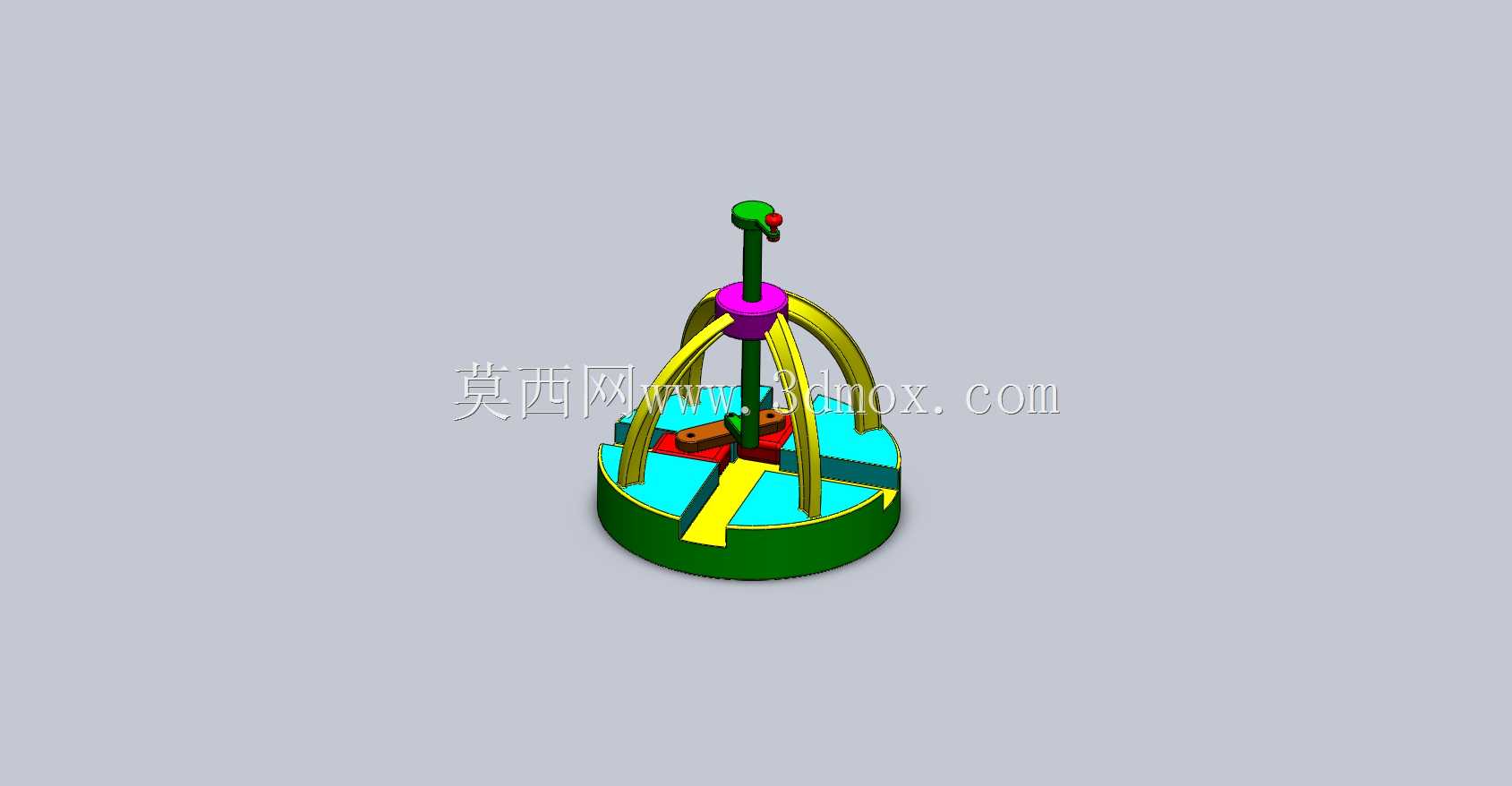

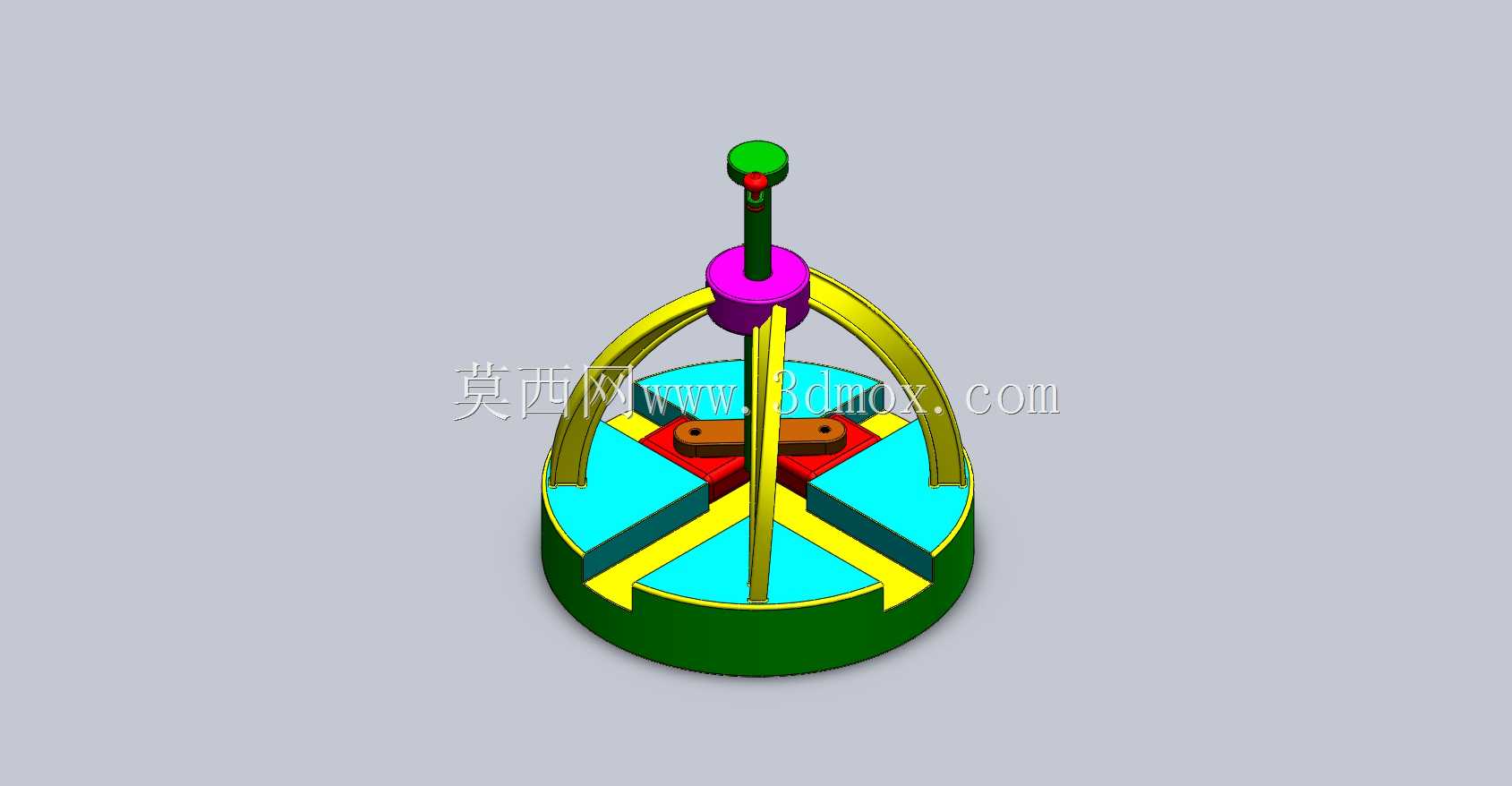

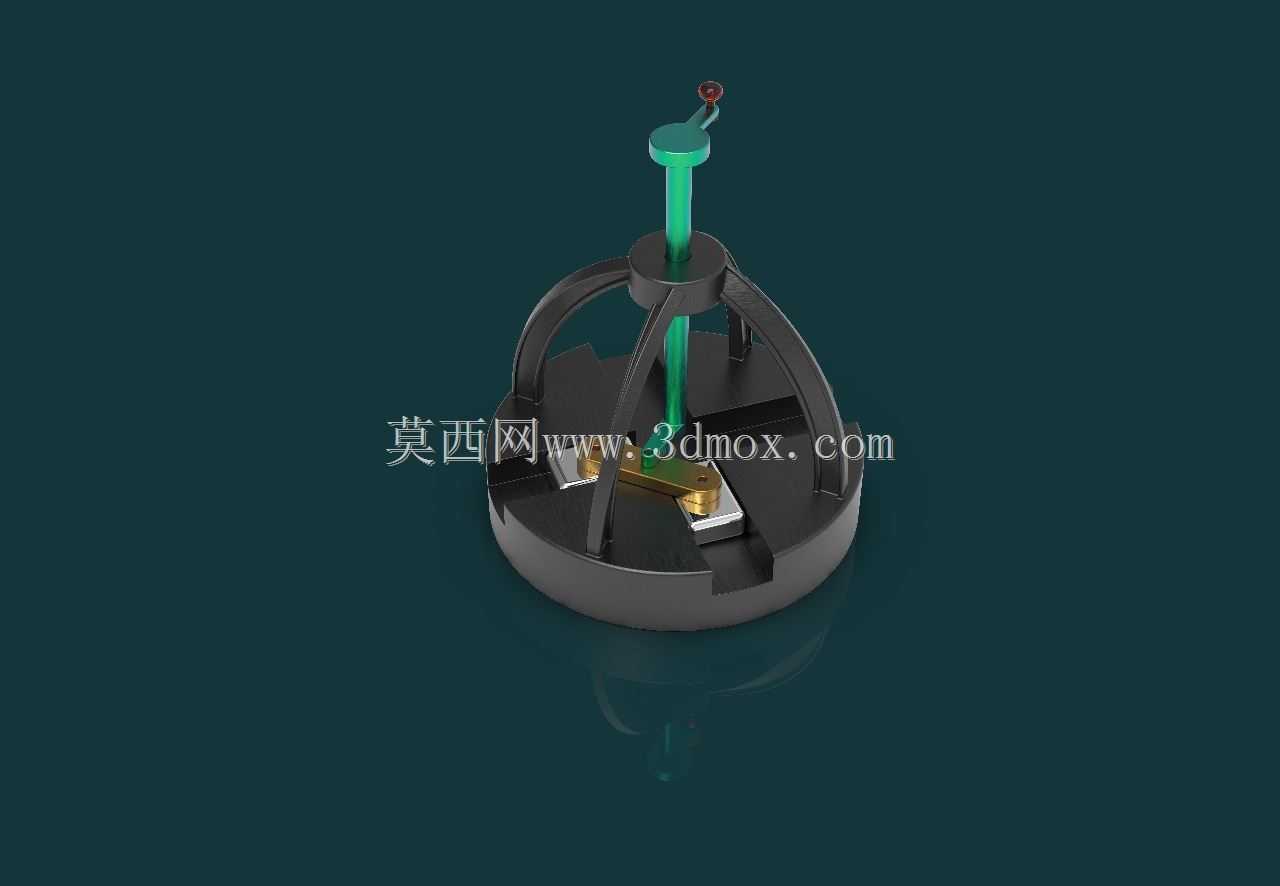

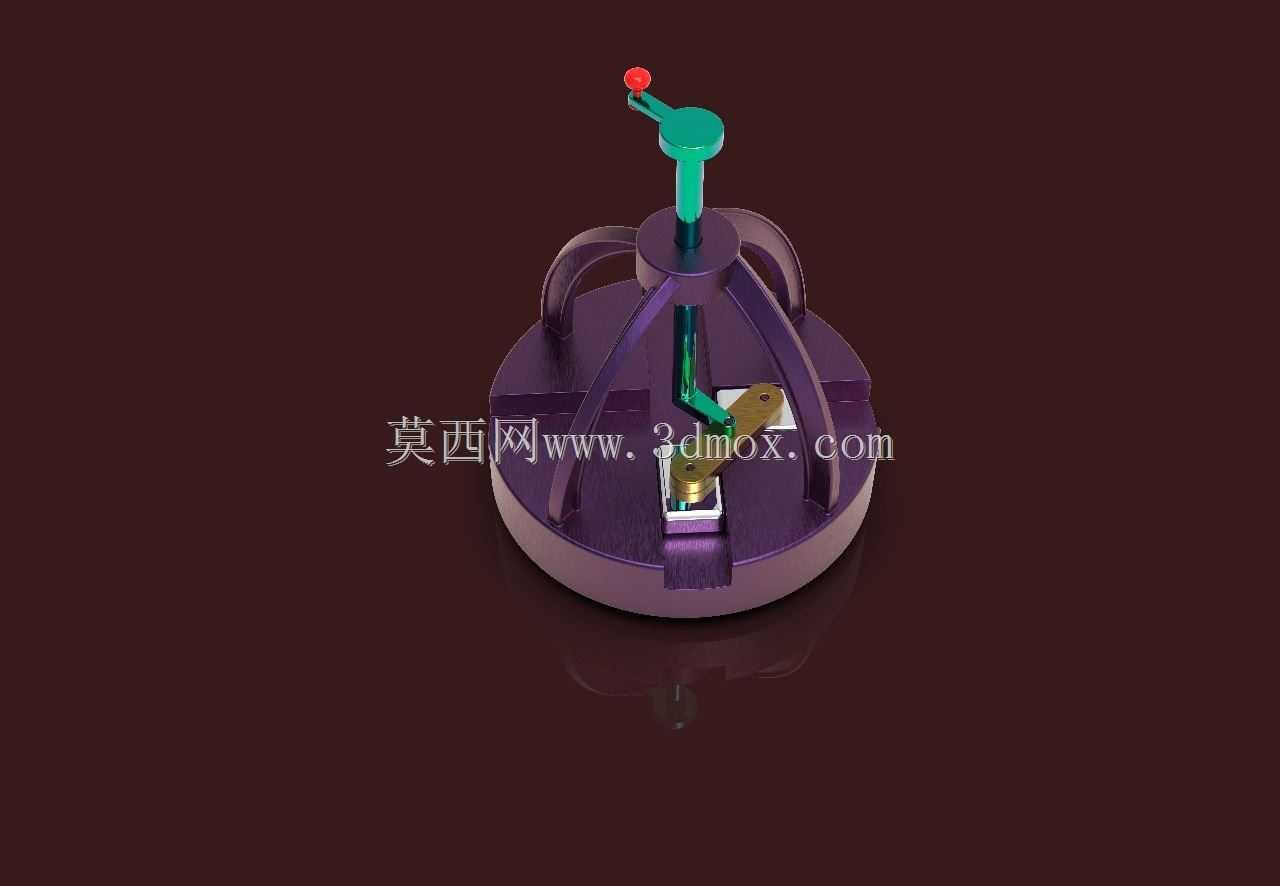

　　这套阿基米德三线谐动结构，常被应用在高校机械原理教学教具、科普展项互动装置以及小型趣味机械文创产品的开发场景中，核心用途是直观演示空间三线约束下的往复谐动运动规律，帮助学习者理解阿基米德螺旋运动的约束逻辑与运动特性，也可作为机械创意装置的核心运动单元，拓展应用在小型艺术动态装置、互动展陈设备的运动模块设计中。从功能特性来看，该结构依靠三根呈120度均匀分布的弧形导向构件，配合中心竖直导杆与底部回转基座，实现顶部执行端沿固定空间轨迹做规律的上下往复与小幅回转复合运动，运动过程无卡滞、无死点，三根弧形导向件的受力均匀，运动过程中侧向载荷被均匀分散到三个导向支点，整体运行平稳，振动幅度小，不需要额外添加辅助导向结构即可完成预设轨迹的运动输出。

　　设计过程中，首先需要确定底部基座的回转中心与中心导杆的同轴度公差，同轴度需控制在0.02mm以内，避免运动过程中出现卡滞或偏磨；三根弧形导向件的曲率半径完全一致，安装时的周向角度偏差不能超过0.5度，否则会导致运动轨迹偏移，甚至出现结构干涉；顶部的限位端帽需要预留足够的竖直运动行程，同时限制中心导杆的最大回转角度，避免运动超程导致构件脱出。从外形尺寸与安装边界来看，该结构整体为立式回转构型，底部基座为圆形安装面，安装时需要预留与基座直径匹配的圆形安装空间，周边需要留出至少基座半径1/4的操作空间，方便安装固定与后期维护；整体高度方向的尺寸需要匹配应用场景的竖向空间，若作为教学教具使用，整体高度控制在200-300mm区间即可满足演示需求，若作为展项互动装置的核心单元，可等比例放大尺寸，但需要同步放大各构件的截面尺寸，保证结构刚度满足大尺寸下的载荷要求。

　　结构的运动副均采用低副连接，弧形导向件与中心滑块之间为滑动摩擦配合，设计时可根据使用场景选择不同的配合公差，若为频繁操作的演示场景，可在配合面添加耐磨衬套，降低磨损速率，延长结构使用寿命；若为静态展示模型，可适当放宽配合公差，降低加工成本。中心导杆与顶部端帽之间采用可拆卸连接，方便后期更换不同的顶部执行构件，拓展不同的演示效果，比如加装绘图笔即可实现特定轨迹的绘图演示，加装指示标即可直观展示运动轨迹的变化规律。底部基座内部可预留驱动单元安装空间，根据需求可加装手动旋钮或者小型减速电机实现自动运转，手动驱动模式适合教学场景下的手动操作演示，电动驱动模式适合展项的长时间自动循环演示。

　　在建模过程中，需要重点校验三根弧形导向件的空间位置，确保在整个运动行程中，中心滑块与三个导向件始终保持接触，无脱开或卡滞的位置，同时需要校验运动过程中各构件之间的最小间隙，保证最小间隙大于0.5mm，避免加工误差导致的装配干涉。
