双列调心球轴承保持架结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1074697
  • 双列调心球轴承保持架结构设计
  • 双列调心球轴承保持架结构设计
  • 双列调心球轴承保持架结构设计
  • 双列调心球轴承保持架结构设计
  • 双列调心球轴承保持架结构设计
  • 双列调心球轴承保持架结构设计

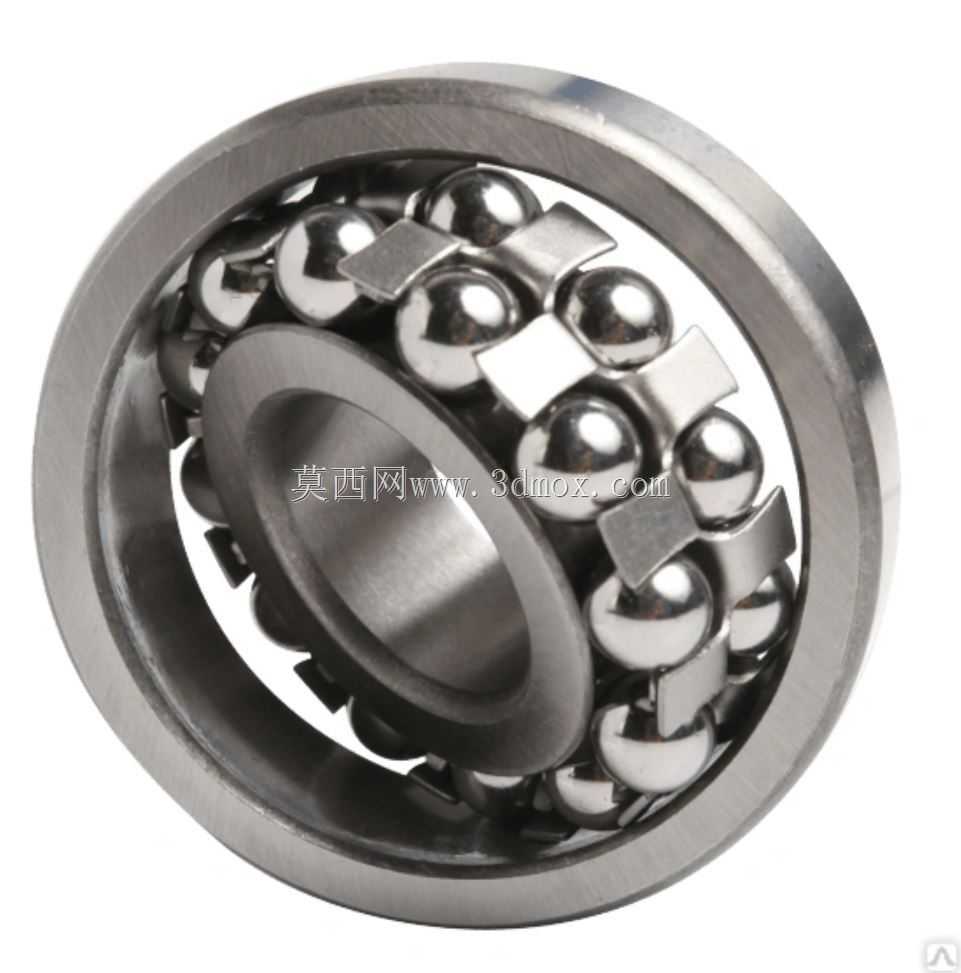

在重载、存在轴系挠度偏差的回转传动场景中,双列调心球轴承的运行可靠性很大程度上取决于保持架的结构合理性,本次呈现的正是适配1312规格双列调心球轴承的一体式保持架结构。这类保持架最核心的作用,是在轴承内外圈的滚道之间,均匀分隔每一颗滚动钢球,避免钢球在公转过程中发生直接接触碰撞,从根源上降低滚动体之间的摩擦损耗与运行温升,同时保证所有滚动体在滚道圆周方向均匀分布,让轴承在承受径向载荷与一定程度轴向载荷的过程中,载荷能够均匀传递到每一颗钢球上,避免局部载荷集中导致的早期点蚀失效。

从实际应用场景来看,这类带该结构保持架的调心球轴承,常被用在长轴传动、轴系安装对中精度不足、运行中存在一定挠度变形的设备上,比如输送线的长辊筒支撑、中小型减速机的输入输出轴支撑、农业机械的传动辊轴、纺织机械的导辊支撑等场景——这些场景下轴系受载后会产生微小的角度偏斜,调心轴承的滚道结构允许一定范围内的调心偏移,而保持架的结构设计必须匹配这种偏斜工况下的滚动体运动轨迹,不能在轴承调心偏转时出现卡滞、刮蹭滚道的问题。

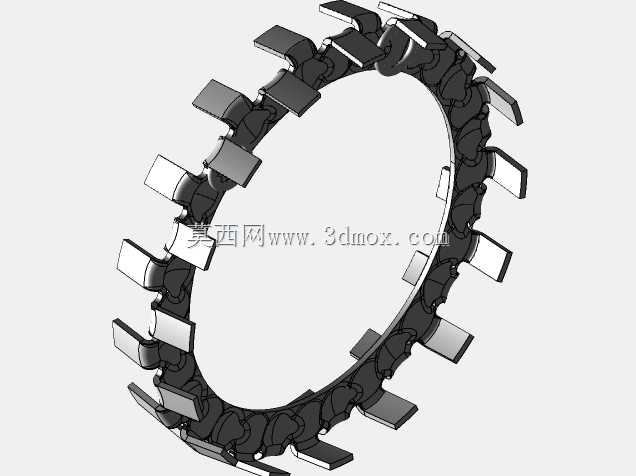

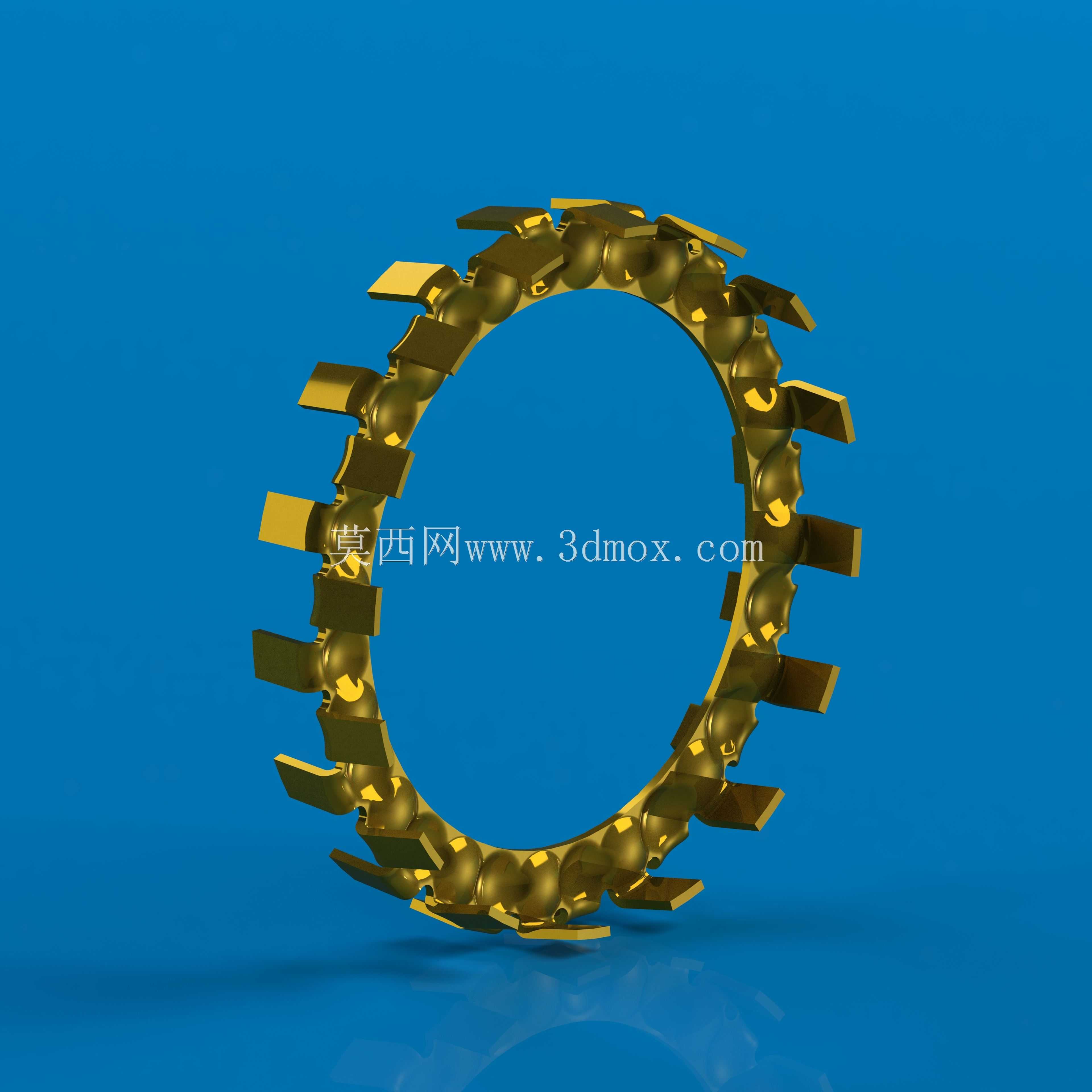

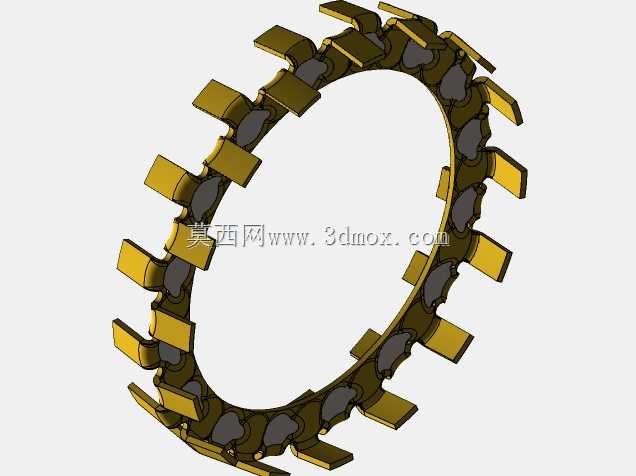

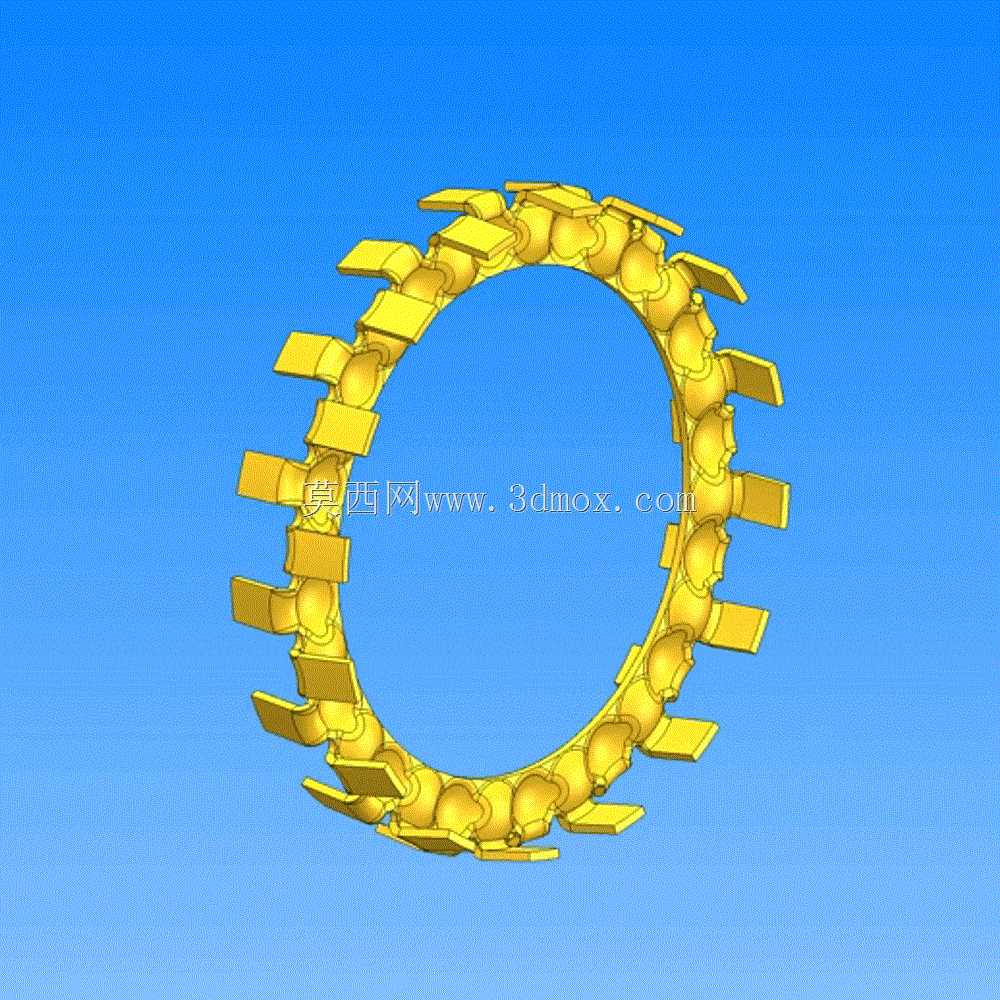

从结构设计思路来看,这个保持架采用了一体式环形冠型结构,圆周方向均匀排布兜孔,每个兜孔对应容纳一颗钢球,兜孔的球面轮廓与钢球的曲率做了匹配设计,既能够给钢球留出足够的公转、自转活动空间,又能对钢球形成可靠的周向限位,避免轴承在高速运转时钢球从兜孔中脱出。保持架外侧延伸出的定位挡边,一方面可以增强保持架整体的结构刚性,避免高速回转时保持架在离心力作用下发生径向扩张变形,另一方面也能在轴承装配过程中起到导向作用,方便压装工序中保持架与滚动体、内外圈的对位组装。

尺寸与安装边界方面,该保持架适配的1312调心球轴承整体内径为60mm、外径130mm、宽度31mm,保持架的径向厚度、兜孔中心径都严格匹配对应钢球的直径与滚道曲率中心位置,设计时需要严格控制兜孔的位置度公差,保证每一个兜孔的中心都处于轴承的节圆直径上,相邻兜孔的周向节距误差控制在极小范围内,否则会导致钢球在运转中出现受力不均、保持架运转异响的问题。同时保持架的轴向宽度要小于轴承内外圈之间的有效安装空间,保证轴承在允许的调心角度范围内(通常1312调心球轴承允许2-3度的角度偏斜),保持架的端面不会与内外圈的挡边发生摩擦干涉。

在材料适配性上,这类保持架常采用冲压钢板或者工程塑料制作,冲压钢板材质的保持架强度高、耐温性能好,适合重载、运行温度较高的工况;工程塑料材质的保持架自润滑性能好,运行噪音低,适合对静音有要求的中小型传动设备。设计时还需要考虑润滑介质的流通空间,保持架的兜孔间隙、挡边位置都留出了足够的润滑脂存储与流动通道,保证轴承运转时润滑脂能够顺利进入每个滚动体与滚道的接触表面,形成稳定的润滑油膜,延长轴承的整体使用寿命。

实际装配过程中,这类保持架需要在装入钢球后做收口或者铆接处理(如果是分体式结构),但本次的一体式结构通过合理的兜孔开口尺寸设计,能够在钢球装入后依靠自身的结构弹性实现限位,减少了装配工序,同时也避免了铆接点位带来的不平衡量,更适合中高速运转的工况。需要注意的是,保持架的动平衡精度也会影响轴承的高速运行性能,设计时圆周方向的质量分布要均匀,避免出现偏重导致的轴承振动增大问题。
