直列四缸内燃机曲柄连杆机构结构展示

　　这套直列四缸动力单元的核心结构模型，完整还原了往复式内燃机最核心的运动转换机构，在民用乘用车、轻型载货车辆、小型工程机械的动力配套领域，这类结构是目前应用覆盖率最高的动力构型，相比三缸、六缸布局，它在运转平顺性、制造成本、整机体积之间找到了最优的平衡，是小排量动力设备的首选结构方案。从实际使用场景来看，这套机构承担着将燃料燃烧产生的直线往复推力，转换为曲轴旋转扭矩输出的核心功能，四个活塞按照固定的点火间隔交替做功，抵消了大部分往复运动产生的一阶、二阶惯性力，让整机在常用转速区间的振动水平控制在合理范围内，不需要额外加装体积庞大的平衡轴结构，就能满足乘用设备的NVH控制要求。

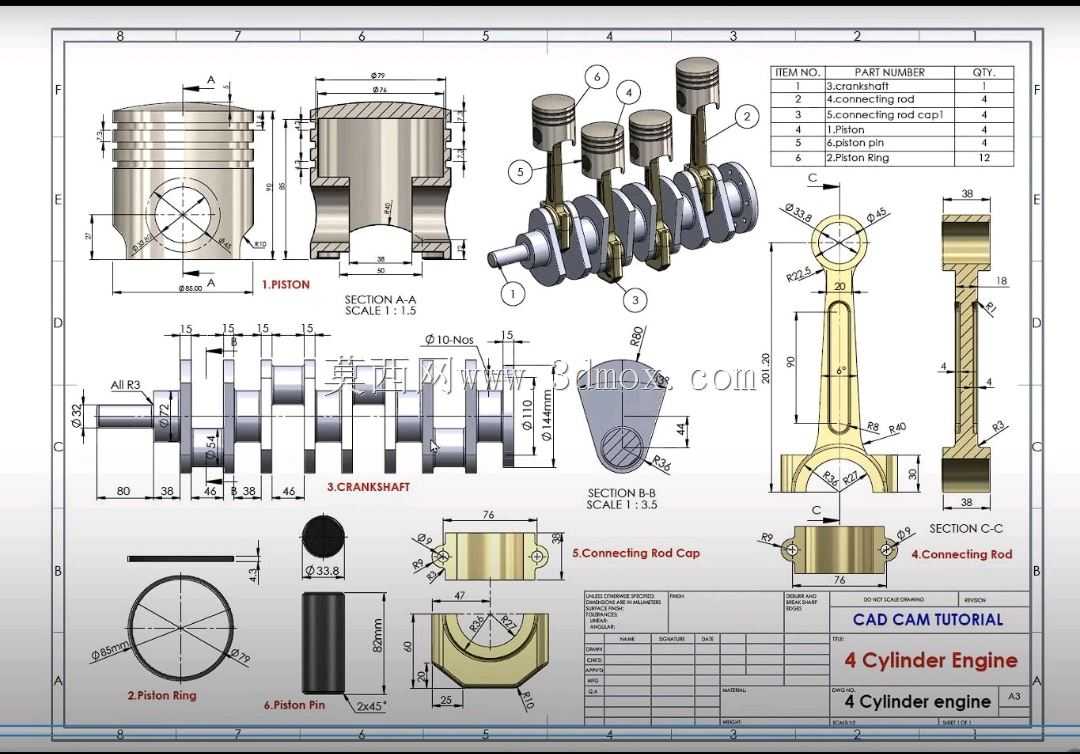

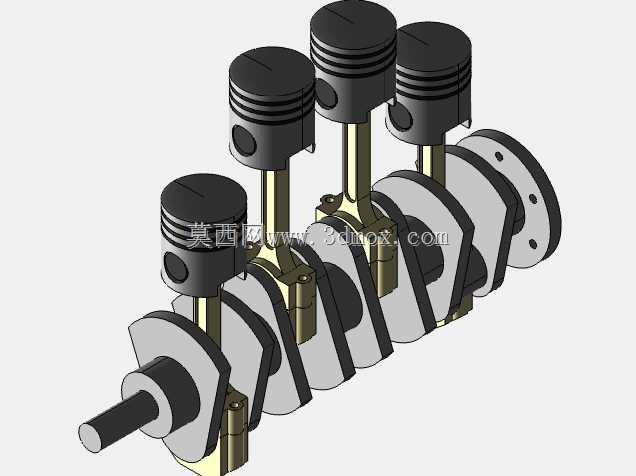

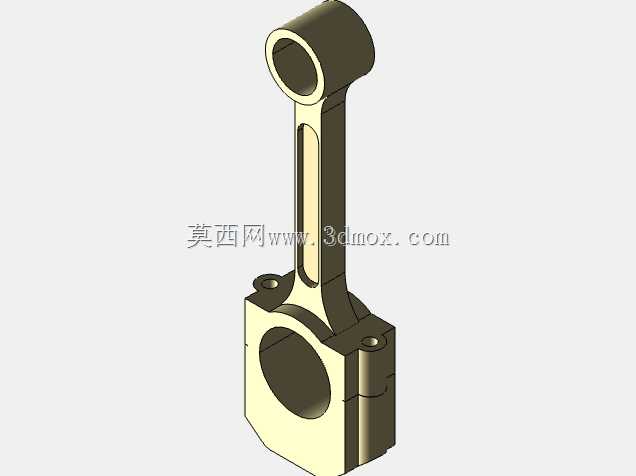

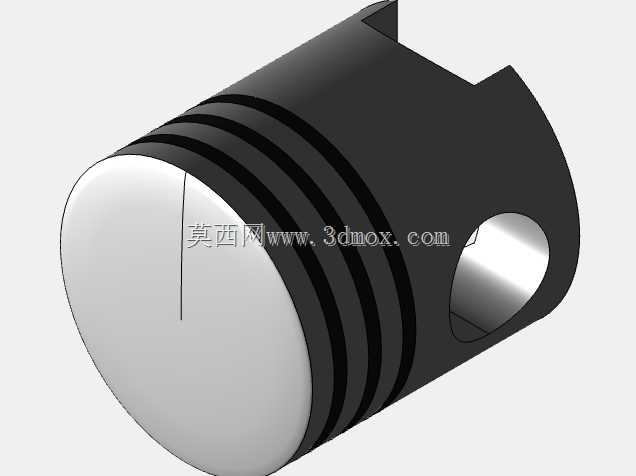

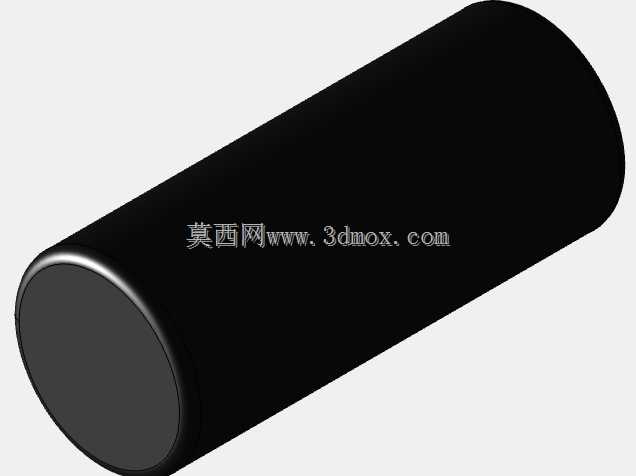

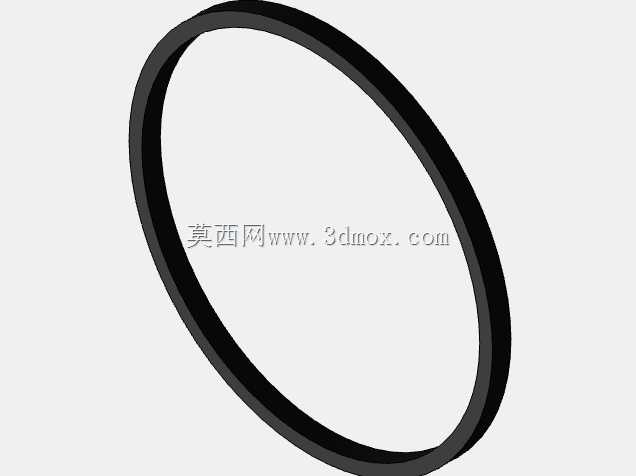

　　模型完整呈现了活塞、活塞环、连杆、曲轴、主轴承座的装配关系，每个活塞上的三道环槽结构都做了还原，对应实际产品中的气环与油环安装位，气环负责密封燃烧室内的高压燃气，避免压缩压力泄露影响动力输出效率，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成异常消耗与排放超标。连杆部分采用了 split 式大头设计，和实际量产产品的连杆瓦安装结构完全一致，小头通过活塞销与活塞铰接，杆身的工字型截面也做了准确还原，这种截面设计可以在保证结构强度、抗疲劳性能的前提下，尽可能降低连杆自身的往复运动质量，减少高转速下的惯性载荷，降低曲轴与主轴承的工作负荷。

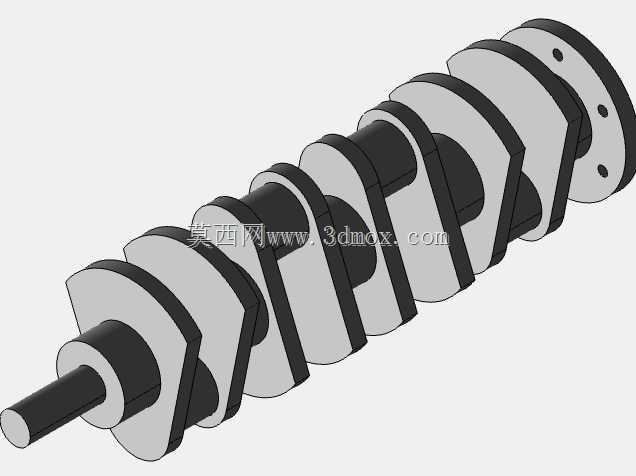

　　曲轴部分采用了全支撑设计，四个曲柄销之间都设置了主轴颈支撑，对应直列四缸1-3-4-2或者1-2-4-3的常见点火顺序，曲柄的配重块结构完整呈现，这些配重块的作用是平衡活塞、连杆往复运动产生的惯性力，让曲轴在高速旋转时保持动平衡，避免出现异常振动导致轴承过早磨损。从安装边界来看，这套机构的轴向尺寸、缸心距都按照常规小排量四缸机的通用比例设计，四个气缸呈等距直线排列，曲轴输出端的法兰结构可以直接匹配飞轮与离合器组件，前端的轴颈可以安装正时齿轮、皮带轮，驱动配气机构与冷却水泵、发电机等附件。在设计思路上，这类结构的建模需要优先保证运动副的配合间隙合理性，活塞与气缸壁的配合间隙、连杆大头与曲柄销的配合间隙、主轴颈与主轴承座的配合间隙都要符合实际工程公差要求，才能在运动仿真时准确复现活塞的上下止点位置、曲轴的旋转行程，不会出现运动干涉。很多初学动力结构设计的人员，在搭建这类模型时容易忽略活塞销的偏置设计，实际量产机型中活塞销孔中心往往会向主承压侧偏移几毫米，目的是缓解活塞在上止点换向时的敲缸问题，这套模型也还原了这一细节结构，能让使用者直观理解偏置销的设计逻辑。

　　从结构强度设计角度，曲轴的曲柄圆角过渡位置是应力集中的高发区域，模型中也保留了这部分的圆角结构，没有做直角简化，这和实际生产中的工艺要求一致，避免应力集中导致曲轴在交变载荷下出现断裂失效。连杆螺栓的安装位置、活塞的燃烧室凹坑结构也都做了对应呈现，能够直观展示四缸发动机从活塞往复运动到曲轴旋转输出的完整动力传递路径，不管是用于教学演示，还是作为整机设计的基础结构参考，都能清晰呈现各部件的装配关系与运动逻辑，帮助设计人员快速理解直列四缸动力核心的结构特点，在进行整机外围部件设计时，可以准确匹配安装位置，避免出现部件干涉、安装空间不足的问题。
