重力自锁式起重吊钩结构设计方案

在车间物料转运、轻型起重吊装、自动化抓取工位的日常作业里，挂钩类吊具的可靠性直接决定作业安全与操作效率，传统普通吊钩需要额外搭配防脱卡舌，不仅需要人工手动开合，长期使用后卡舌弹簧疲劳失效还容易引发脱钩风险，这款重力驱动的自锁吊钩正是针对这类痛点完成的结构设计。

从实际使用逻辑来看，该吊钩不需要搭配额外的气动、电动执行元件，也无需作业人员手动操作锁止结构，完全依靠吊钩自身与挂载重物的重力作用实现状态切换：当吊钩下放接触待挂载工件时，钩体受支撑力作用发生相对转动，钩口自动张开，方便工件吊环进入钩体内部；当起吊提升时，重物的拉力带动钩体反向转动，钩口会自动闭合锁止，整个挂载到起吊的过程中不需要额外的手动锁扣操作，释放时只要将吊钩下放至承重面，重力作用下钩体再次转动张开即可脱开吊环，整套动作完全依靠机械结构的重力配平实现，没有易损的弹性元件，长期使用的稳定性远高于带弹簧防脱片的普通吊钩。

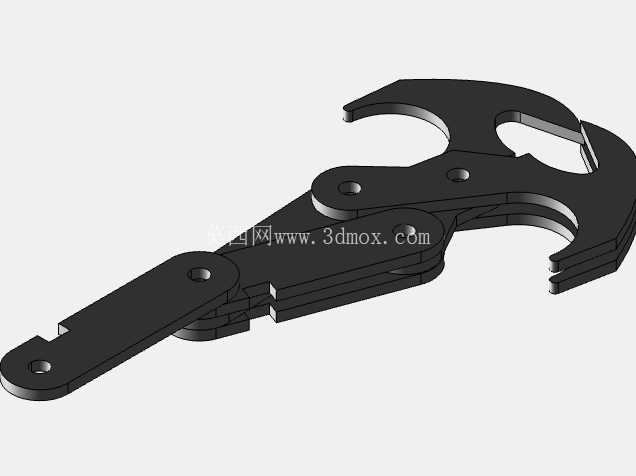

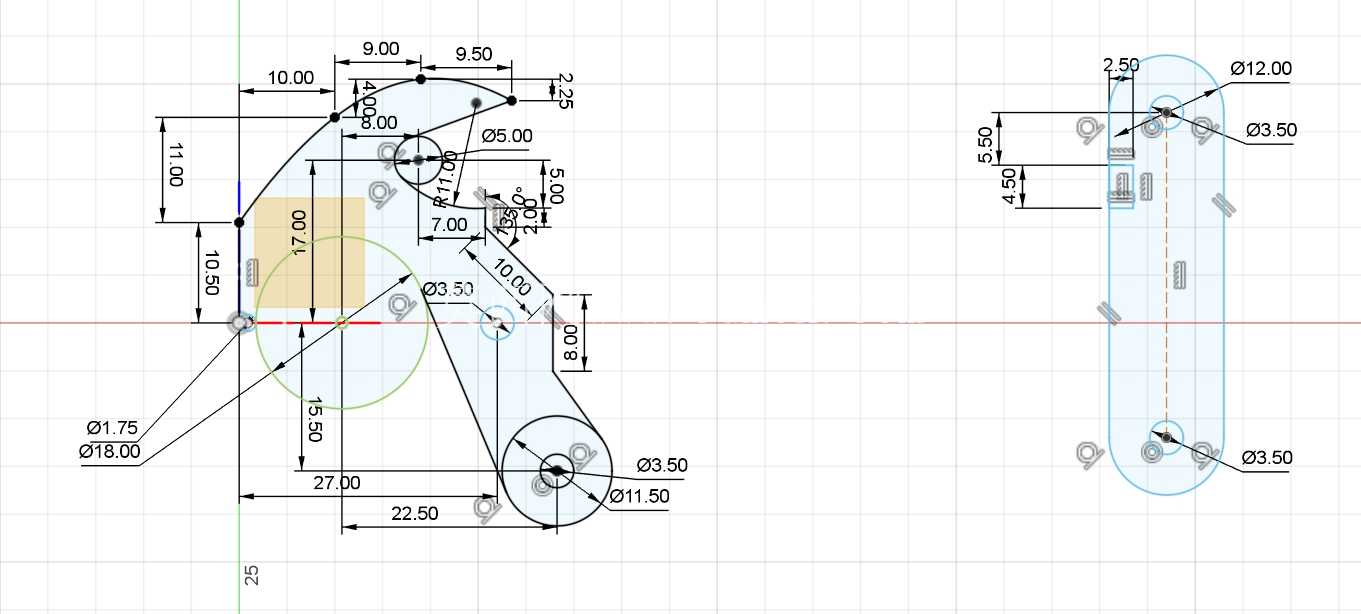

从结构尺寸来看，该吊钩整体轮廓长度控制在35mm级别的紧凑尺寸范围内，钩身主体厚度方向的安装边界清晰，主挂载孔直径为12mm，可适配常规的M10、M12规格吊环螺栓或者连接销轴，钩尖位置的锁止配合间隙控制在0.5mm以内，避免起吊过程中出现旷量晃动；钩身下部的挂载接触区做了圆弧过渡处理，接触圆弧直径为18mm，可适配直径8-16mm的吊环、绳索挂点，不会出现应力集中割绳的问题；钩体上的三个铰接定位孔直径均为3.5mm，分别对应锁止触发位、转动支点位、挂载限位位，各孔位的位置度公差控制在0.1mm以内，保证转动过程中没有卡滞，锁止位置能够完全对齐，不会出现半锁止的危险状态。

设计过程中重点做了重力矩的配平计算，将钩体的重心位置设置在转动支点的偏后侧，保证无负载状态下钩口保持微开的待挂载状态，当挂载重物后，拉力作用线相对转动支点的力矩会驱动钩体向锁止方向转动，直到钩尖与上部的限位挡块完全贴合，此时即使受到横向的晃动冲击，只要重物的拉力存在，锁止力矩就会持续存在，不会出现意外脱开的情况；钩身的受力区域做了局部加厚处理，厚度方向的尺寸达到5.5mm，对应17mm高度的受力加强区，能够承受额定负载下的拉应力，同时在钩身的非受力区域做了减重开槽处理，既控制了整体重量，也避免了多余材料带来的重心偏移，保证重力触发的灵敏度。

在安装适配性上，该吊钩上部的连接孔可以直接搭配销轴连接到起重葫芦的吊链末端、自动化机械手的抓取末端或者小型提升机的挂点上，不需要额外加工转接件，整体厚度方向的尺寸仅为8mm，能够在狭窄的挂载空间内使用，比如工装板的吊装、小型零部件的工序转运、电子产线的轻型物料抓取等场景都能适配；相比传统的弹簧防脱吊钩，这款重力自锁钩没有需要定期更换的弹簧零件，日常维护只需要定期清理铰接孔位置的粉尘、铁屑，保证转动顺畅即可，维护成本极低，同时因为没有外露的弹簧结构，在有粉尘、油污的车间环境里也不会出现弹簧卡滞、锈蚀失效的问题。

从结构细节来看，钩尖位置做了2.5mm的锁止搭接量，锁止状态下钩尖完全进入上部挡块的限位槽内，即使吊环在钩内出现滑动，也不会从钩口脱出；所有的棱边位置都做了0.5mm的圆角处理，避免吊装过程中割伤吊索或者划伤操作人员；铰接孔位置预留了润滑脂存储的微小间隙，长期反复转动也不会出现磨损松旷的问题，整体结构的零件数量极少，仅包含钩体主体、转动销轴、限位挡块三个核心零件，加工工艺性好，普通的线切割或者铣削加工就可以完成制作，不需要复杂的成型工艺，适合小批量定制加工或者设备改造时的快速制作适配。
