十字滑块离合器与行星齿轮连接结构

在中小功率传动系统的布局中，经常会遇到输入轴与输出轴存在径向偏移、同时需要兼顾传动效率与安装便捷性的工况，这类场景常见于轻工输送线、小型自动化专机、阀门驱动机构以及仪器仪表的动力传递环节，传统的刚性联轴器无法补偿两轴间的径向错位，弹性联轴器虽然具备一定补偿能力，但在需要频繁离合、或者对传动间隙有严格要求的场合，往往难以兼顾补偿量与传动刚性的平衡。这套十字滑块离合器与行星齿轮的连接结构，正是针对这类工况做的针对性设计，把十字滑块的径向补偿能力和行星齿轮的减速增扭特性做了集成化的整合，省去了中间额外的连接转接件，压缩了整个传动单元的轴向安装尺寸。

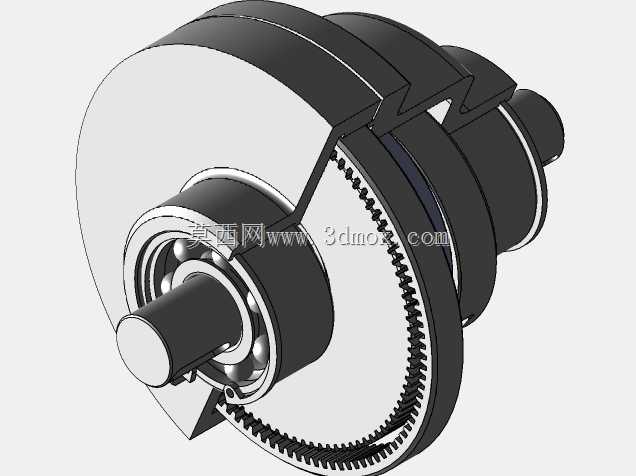

从结构逻辑上看，这套结构的十字滑块部分采用中间盘两侧带凸榫的经典布局，两侧的对接盘分别开有与凸榫配合的通槽，凸榫与槽的配合面做了小间隙配合设计，既保证两轴存在径向偏移时中间滑块可以在槽内滑动补偿错位，又不会因为间隙过大导致传动反向间隙超标。和常规十字滑块联轴器不同的是，这套结构的输出侧对接盘直接和行星齿轮机构的输入端太阳轮做了一体化设计，没有采用额外的键连接或者胀套连接，从根源上消除了转接带来的同轴度误差和连接松动风险。行星齿轮部分采用单排行星轮布局，内齿圈做固定安装设计，行星架作为最终输出端，这种布局可以在较小的体积下实现3-5倍的减速比，同时输出扭矩的同轴度更好，不会因为输入轴的小范围径向偏移影响输出端的传动稳定性。

实际安装过程中，这套结构的轴向边界控制得十分紧凑，输入端对接盘的内孔采用标准平键连接设计，可以直接适配常规的Y系列微型电机或者伺服电机输出轴，不需要额外加工转接轴。安装时只需要保证输入端和输出端的径向偏移量不超过滑块槽的有效滑动行程即可，相比刚性连轴器需要严格控制两轴同轴度在0.02mm以内的要求，这套结构允许的径向偏移量可以达到0.5mm，大幅降低了安装调试的精度要求，尤其适合现场安装条件有限、机架加工精度不高的设备改造场景。十字滑块的滑动面设计了储油凹槽，装配时填充润滑脂后可以保证长时间运行不需要频繁维护，避免了常规十字滑块因为滑动面干磨导致的磨损快、噪音大的问题。

在功能特性上，这套结构除了基础的扭矩传递和径向偏移补偿能力外，还集成了离合功能，输入端的对接盘可以通过拨叉机构带动轴向滑动，实现和中间滑块的结合与分离，不需要额外加装独立的离合器部件。当离合处于分离状态时，输入端的动力不会传递到后端的行星齿轮机构，方便设备做空载调试或者手动调整输出端位置；结合状态下，动力通过十字滑块传递到太阳轮，经过行星齿轮减速后从行星架输出，整个传动过程的传动效率可以达到95%以上，远高于蜗轮蜗杆类减速结构的传动效率，适合对能耗有要求的连续运行设备。

从设计思路的角度出发，这套结构没有采用常规的“联轴器+离合器+减速器”的分体式串联布局，而是把三个功能部件的连接界面做了融合设计，把原本需要三个独立部件完成的功能集成到一个紧凑的单元内，整体轴向长度比分体式布局缩短了40%左右，重量也降低了近三分之一。在细节处理上，所有的转动配合面都做了倒角导向设计，装配时不需要额外的导向工装就可以顺利完成组装，行星轮的销轴采用过盈配合压入行星架，避免了销轴转动导致的磨损，内齿圈和外壳的连接采用止口定位加螺钉紧固的方式，保证内齿圈的同轴度，同时也方便后期拆解维护更换易损件。

在实际应用场景中，这类集成式传动结构尤其适合阀门驱动装置的动力传递，阀门的阀杆和驱动电机输出轴往往因为铸造壳体的加工误差存在一定的径向偏移，同时阀门在开关到位时需要切断动力避免过载，这套结构的离合功能可以在阀门卡滞时起到过载保护的作用，十字滑块的补偿能力可以抵消壳体加工带来的轴系偏移，行星齿轮的减速增扭可以用小功率电机输出足够的开关扭矩。除此之外，在小型输送线的驱动端、包装机械的送料机构、仪器仪表的调节机构中，这类结构都能很好地适配安装空间有限、轴系对中难度大、需要离合控制的传动需求，相比分体式的传动组件，集成式结构的零件数量更少，装配工序更简单，长期运行的故障点也更少，能有效降低设备的后期维护成本。
