三向同步联动锥齿轮传动结构

　　这套三向同步联动的锥齿轮传动结构，核心采用三组对称布置的锥齿轮啮合副，可实现单动力输入下三个正交方向的同步扭矩输出，在小型农用取水设备、多工位同步进给工装、简易三向同步调节装置中有着非常贴合实际的使用场景。从结构功能来看，三组锥齿轮的分度锥角均做了等参数匹配设计，啮合过程中三个输出轴的转速完全一致，不存在传动比偏差，能够保证三个方向的执行端动作完全同步，避免了多动力分别驱动带来的同步误差问题，在需要三向同步动作的简易设备中，可省去复杂的电控同步系统，大幅降低设备的制造成本与后期维护难度。

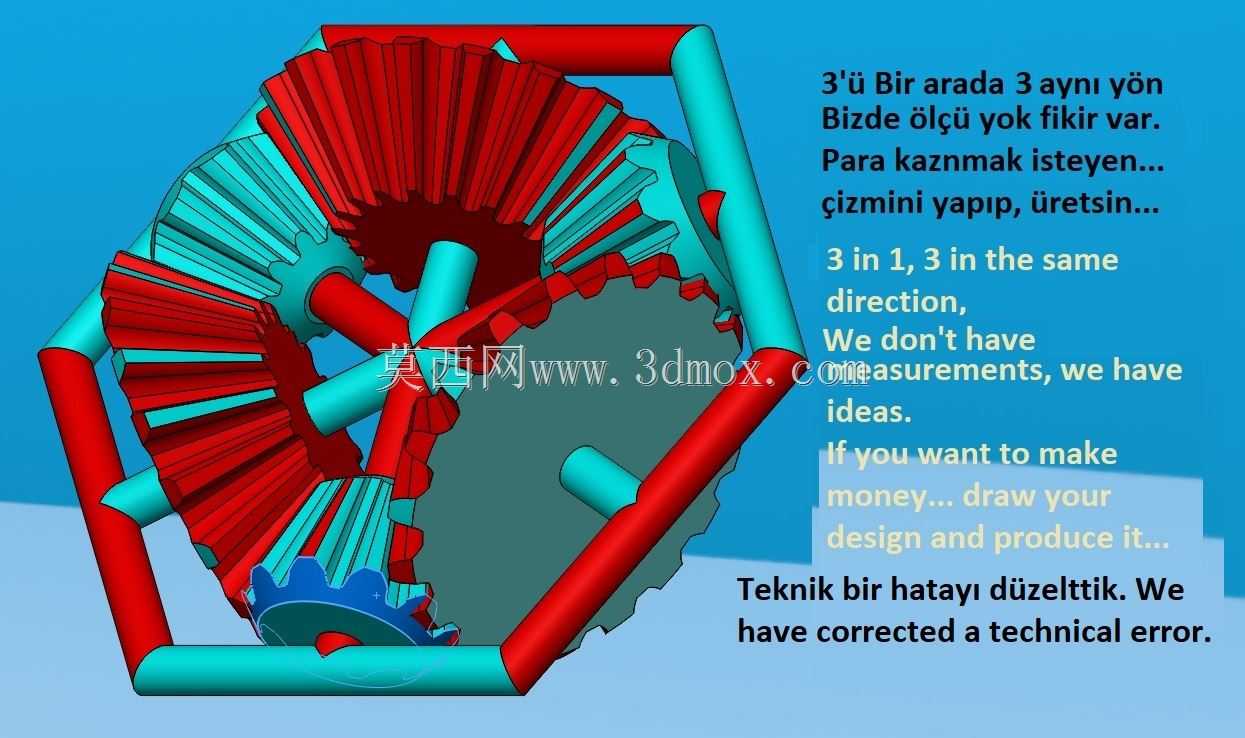

　　设计过程中，首先确定了中心交汇点的位置，三个输出轴的轴线严格交汇于锥齿轮的节锥顶点，保证锥齿轮啮合时的齿面接触印痕处于齿面中部，避免偏载导致的齿面异常磨损；外围的六边形框架结构并非装饰件，而是作为三个输出轴的支撑安装基体，框架的杆件内部预留了轴系安装空间，输出轴通过滑动轴承直接支撑在框架杆件的内孔中，省去了额外的轴承座零件，让整体结构更加紧凑，同时框架的六边形构型能够让三个输出轴的支撑刚度保持一致，避免某一方向轴系刚度不足导致的啮合振动。从安装边界来看，整体结构的外接轮廓为正六边形框架，三个输出轴的轴端均伸出框架外侧相同长度，轴端预留了标准的平键安装位，可直接连接带轮、联轴器等执行件，安装时仅需要固定框架的任意一个平面即可完成整体定位，不需要额外设计复杂的安装支座；输入轴可选择三个输出轴中的任意一个作为动力接入端，剩余两个轴端同步输出扭矩，也可根据实际使用需求，将其中一个轴端作为固定端，剩余两个轴端实现双向同步输出，适配不同的设备布局需求。

　　在实际使用场景中，这类结构非常适合偏远地区的小型农用取水装置，单台小型电机接入其中一个轴端，剩余两个轴端可分别连接两台小型提水泵，实现一泵动力同时驱动三口浅井取水，大幅降低动力设备的投入成本；在小型工装夹具领域，这套结构可用于三爪同步定心夹具的驱动端，三个输出轴分别连接夹爪的驱动丝杠，实现三个夹爪的同步开合，定心精度远高于普通的平面螺纹卡盘，且结构更加简单，制造成本更低；在简易调节装置中，这套结构可用于三向同步升降的小型工作台驱动，三个输出轴分别连接三个方向的升降丝杠，保证工作台升降过程中始终保持水平，不会出现偏斜卡滞的问题。

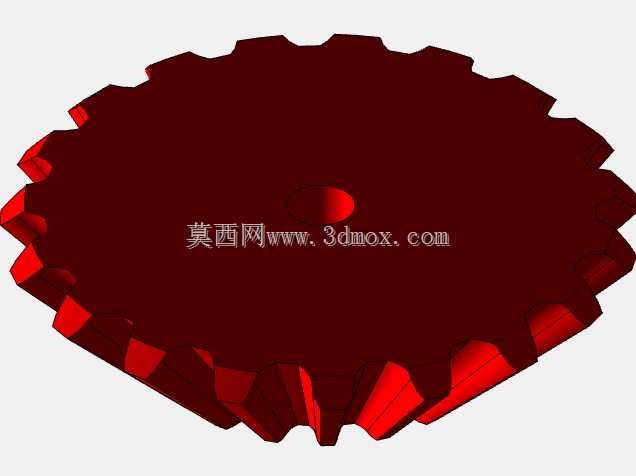

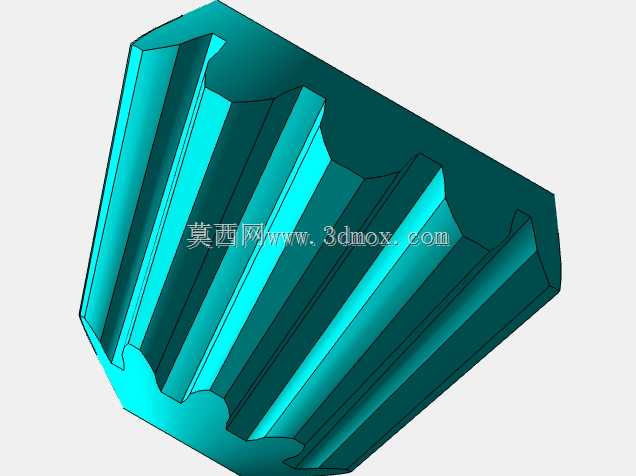

　　设计时对锥齿轮的齿宽做了合理控制，既保证了足够的齿面接触强度，又避免了齿宽过大导致的锥齿轮小端齿顶过薄、强度不足的问题；框架杆件与锥齿轮之间预留了足够的运转间隙，避免运转过程中齿轮与框架发生运动干涉，同时间隙大小控制在合理范围，不会导致整体结构尺寸过大。轴系的轴向定位采用轴用挡圈实现，结构简单可靠，拆装维护非常方便，不需要复杂的专用工具即可完成整体结构的拆解与零件更换。齿面的啮合侧隙控制在合理范围，既能够补偿加工与装配误差，避免运转卡滞，又不会因为侧隙过大导致换向时的空程误差过大，保证传动的精度。
