机械传动用直齿圆锥齿轮结构设计

项目分类:齿轮 发布时间:2025-09-16 ID:1075227
  • 机械传动用直齿圆锥齿轮结构设计
  • 机械传动用直齿圆锥齿轮结构设计
  • 机械传动用直齿圆锥齿轮结构设计

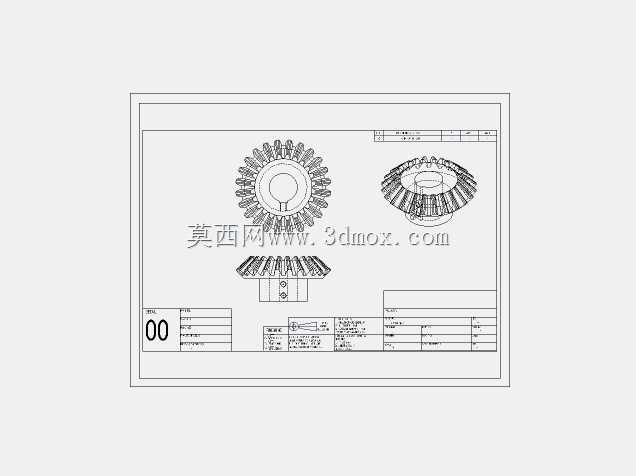

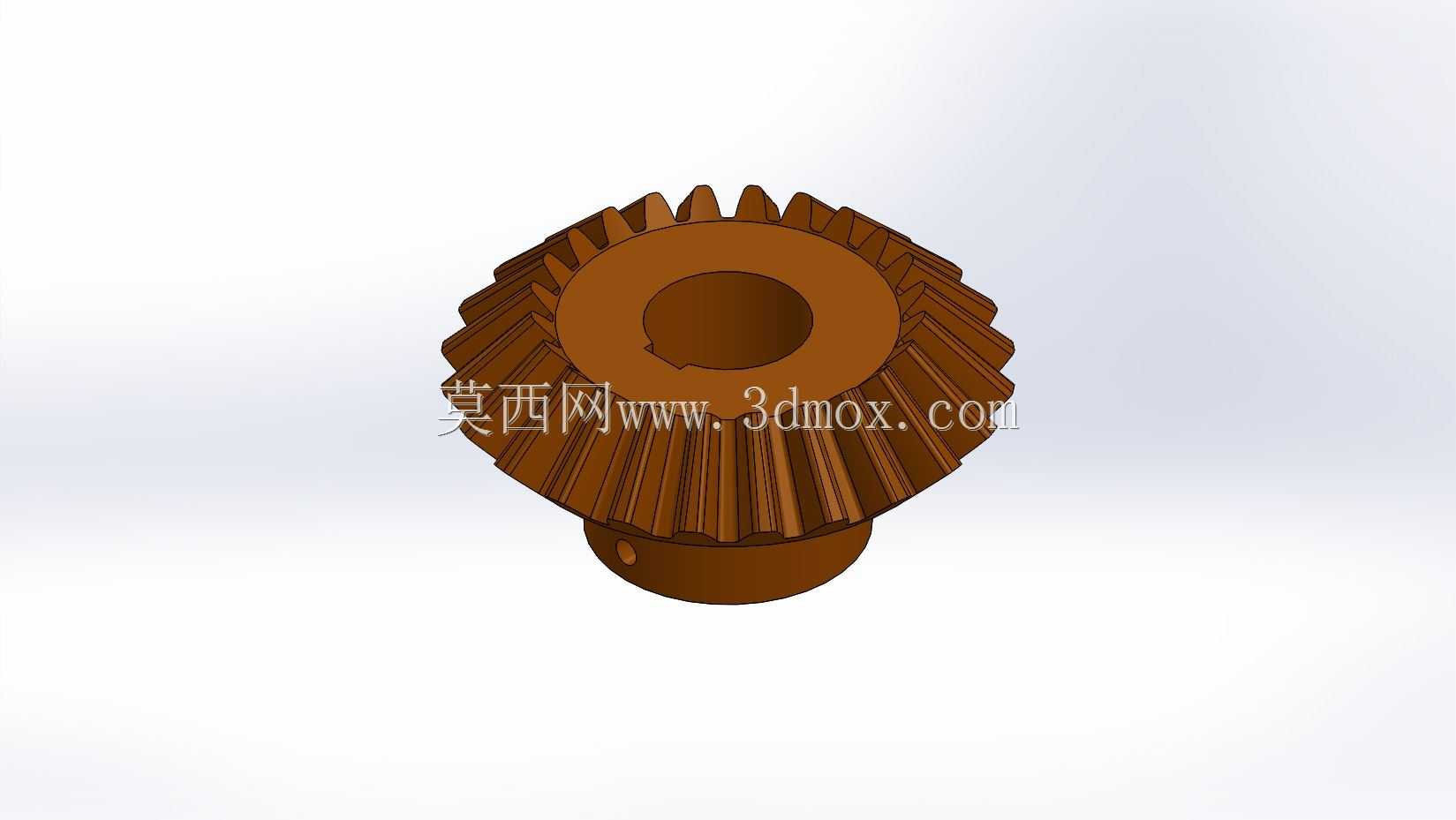

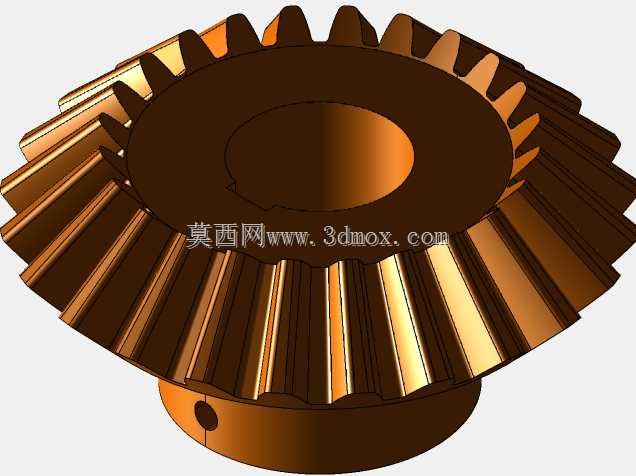

  这款锥齿轮主要用于相交轴之间的旋转动力传递,常见于差速机构、机床分度头、小型农机传动箱、工业机械手关节传动等需要改变动力传输方向的场景,可实现两相交轴间的定传动比运动传递,适配轴交角为90度的常规安装工况,也可根据实际传动需求调整安装轴角参数。从结构设计来看,轮齿采用直齿锥齿形,齿线沿圆锥母线方向分布,加工工艺性较好,可采用刨齿、铣齿或者精锻工艺成型,适合中小批量的生产加工场景,齿部参数经过啮合校验,可保证传动过程中齿面接触均匀,避免偏载导致的局部磨损过快问题。

  齿轮主体分为齿圈部分与安装轮毂部分,轮毂处设计有径向定位销孔,装配时可通过销钉与传动轴实现周向固定,防止传动过程中齿轮与轴发生相对转动,轮毂内孔可根据适配的传动轴直径做对应尺寸匹配,安装时需保证齿轮的背锥面与安装基准面贴合到位,控制轴向窜动量在合理公差范围内,避免啮合间隙异常引发的传动冲击与噪音。齿宽设计兼顾了承载能力与结构紧凑性,齿宽过大易导致齿端载荷集中加剧,过小则会降低轮齿的接触强度与弯曲强度,该结构的齿宽系数选取符合通用机械传动的设计规范,可满足中等载荷下的连续传动需求。在实际设备装配中,需要重点调整两配对锥齿轮的安装距,保证两轮的节锥顶点重合,否则会出现齿面接触区偏移,轻则加剧齿面磨损、降低传动效率,重则引发轮齿折断故障。

  轮齿的齿向修形可补偿安装误差与承载后的弹性变形量,让齿面载荷分布更均匀,提升传动平稳性,降低运行过程中的振动与噪音。这类直齿锥齿轮相比螺旋锥齿轮,轴向力更小,对支撑轴承的轴向承载要求更低,适合转速不高、载荷中等的传动工况,安装调试难度也更低,不需要复杂的轴向力抵消结构,在通用机械设备、小型传动装置中应用十分广泛。设计建模过程中,先确定分锥角、模数、齿数等基础参数,再通过渐开线齿形生成单个轮齿,沿分度圆锥阵列得到完整齿圈结构,之后衔接轮毂结构,对齿根与轮毂的衔接处做圆角过渡处理,降低应力集中系数,提升零件的整体抗疲劳强度。

  安装边界方面,齿轮的最大外径对应齿顶圆直径,装配时需要预留足够的径向空间,避免齿顶与周边壳体、其他传动件发生运动干涉,轴向尺寸需要匹配传动箱的内部安装空间,保证齿轮运转时不会与箱壁、端盖等部件产生刮碰。日常设备维护中,这类锥齿轮传动副需要定期加注润滑脂或者齿轮油,在齿面形成油膜减少金属直接接触磨损,同时需要定期检查啮合间隙,当磨损量超过允许值时及时调整或者更换零件,避免因间隙过大引发传动冲击,损坏其他关联传动部件。
