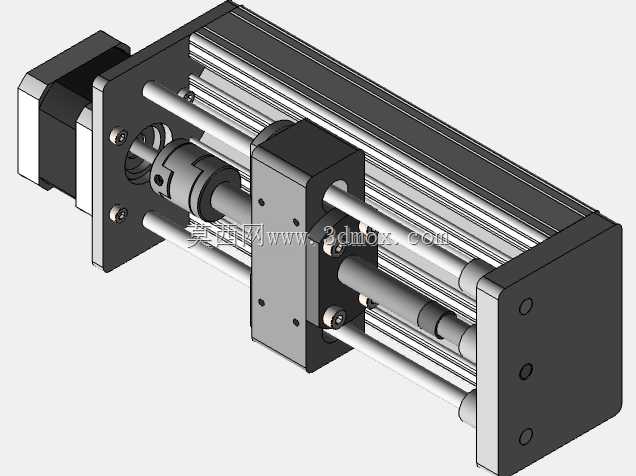

紧凑型自锁丝杠线性传动执行组件

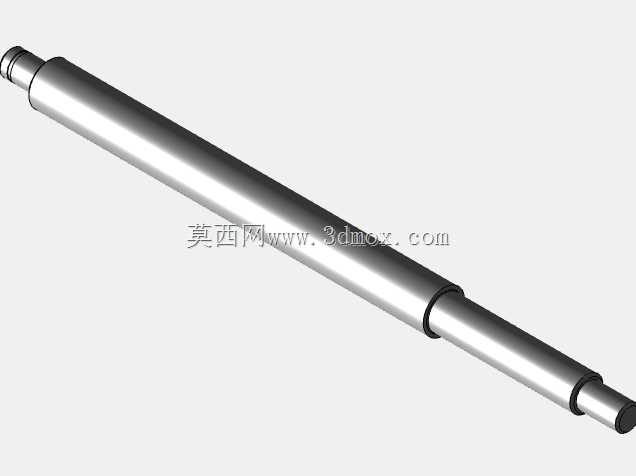

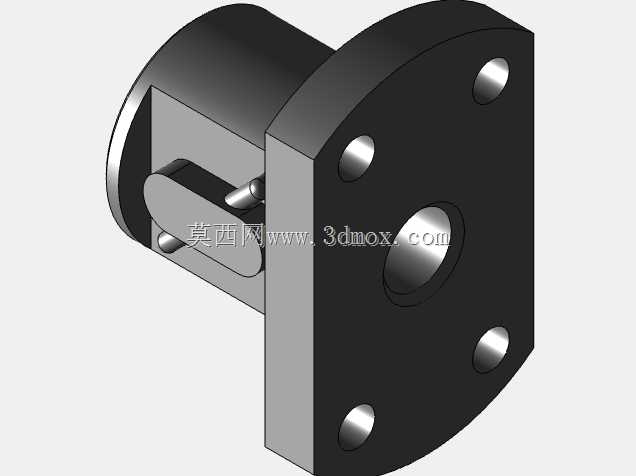

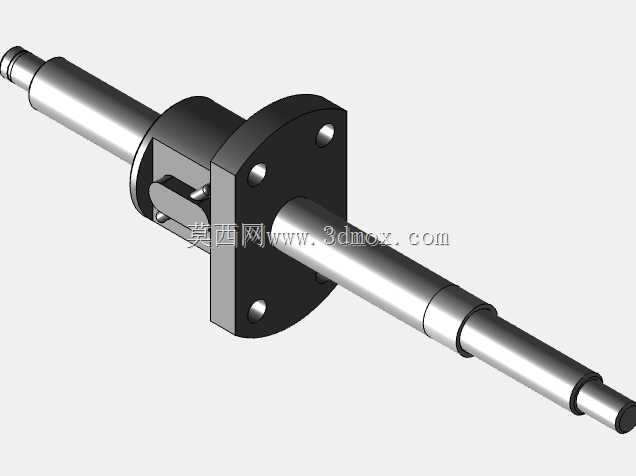

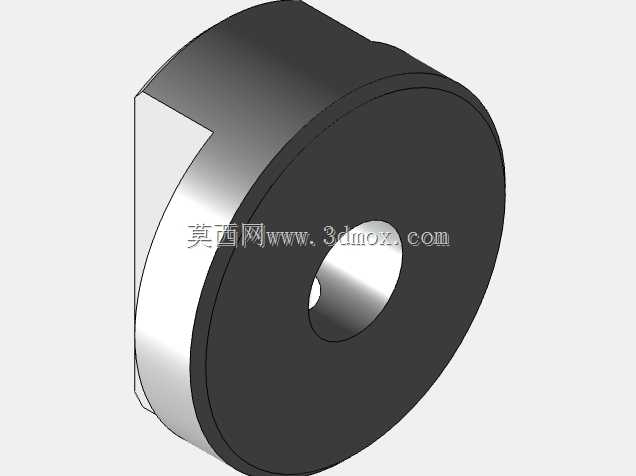

　　这款丝杠线性执行组件的设计初衷，是填补小型自动化场景里紧凑空间下平稳直线传动的选型空白，很多桌面级加工设备、实验室小型工装在做Z轴或者短行程直线进给的时候，往往找不到兼顾安装体积、传动精度、自锁性能的现成组件，要么是选型的导轨丝杠组合安装尺寸过大挤占设备内部空间，要么是普通滑动丝杠没有配套的导向支撑结构，装配后容易出现卡滞、偏磨的问题，这款组件就是针对这类痛点做的集成化设计。从实际应用场景来看，它可以直接适配桌面级FDM3D打印机的Z轴升降传动，替代传统的光轴加 separate 丝杠的散件装配方案，也能装在小型CNC雕刻机的Z轴进给端，承担刀具的升降进给动作，还可以用在实验室自动化取样设备的直线推送工位，或者轻型物料拾取摆放的小型机械手直线轴上，对于行程在200毫米以内的低速直线传动场景，它的集成化设计能大幅减少设计人员的选型和装配工作量。核心传动部分采用的是TR12x4规格的梯形螺纹丝杠，这类螺纹的传动特性本身就具备静态自锁能力，不需要额外加装抱闸或者锁紧机构，就能在垂直安装场景下承受负载不会出现下滑，螺母可选配防反冲结构或者标准黄铜螺母，设计人员可以根据实际传动的反向间隙要求灵活选择，防反冲螺母能把反向间隙控制在很小的范围内，适合对进给定位精度有一定要求的加工场景，标准黄铜螺母则成本更低、耐磨性更好，适合负载稍大、对间隙要求不极端严苛的搬运、推送场景。

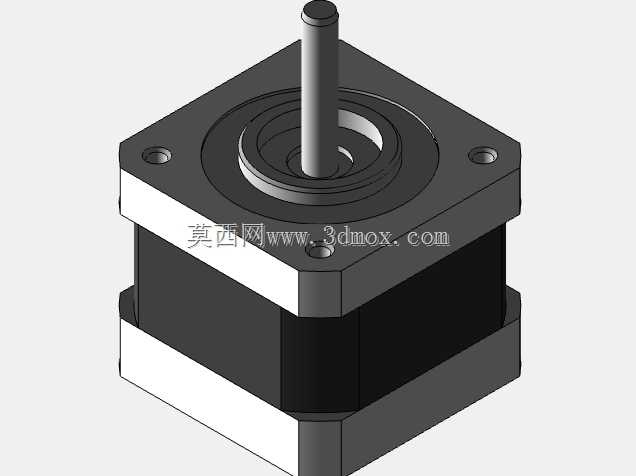

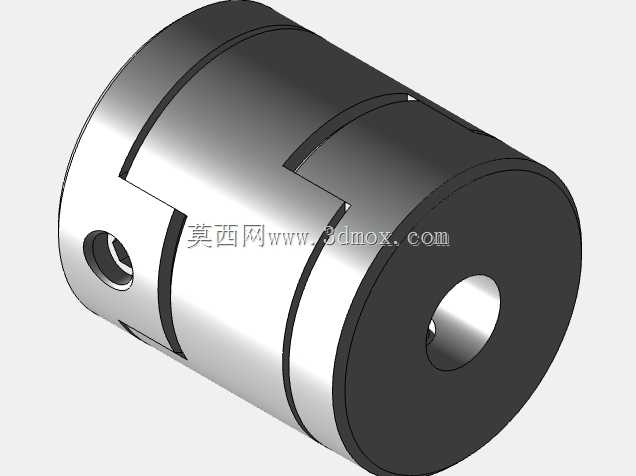

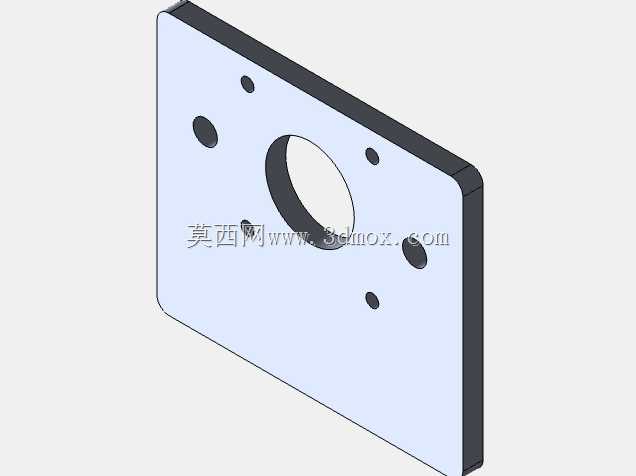

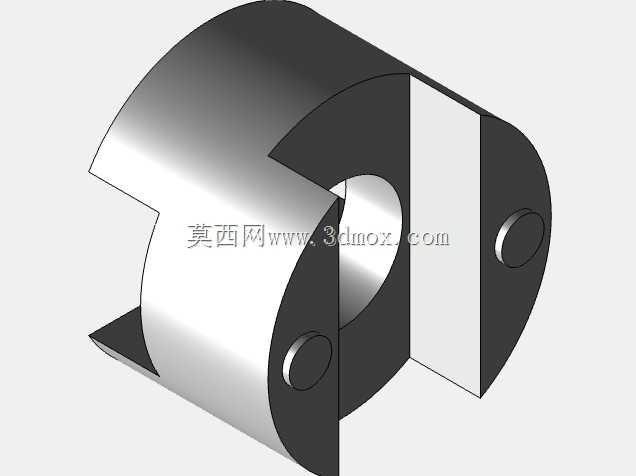

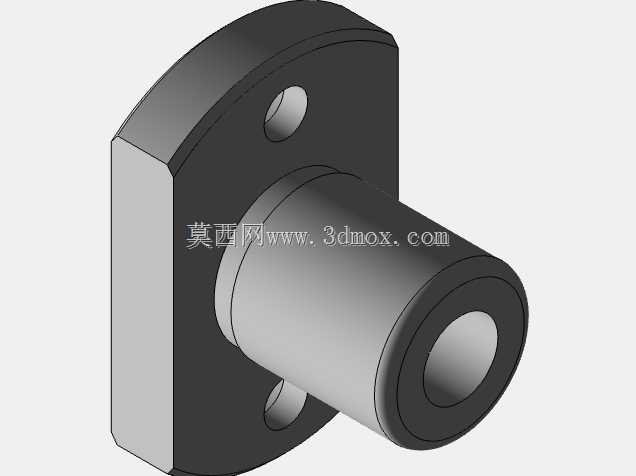

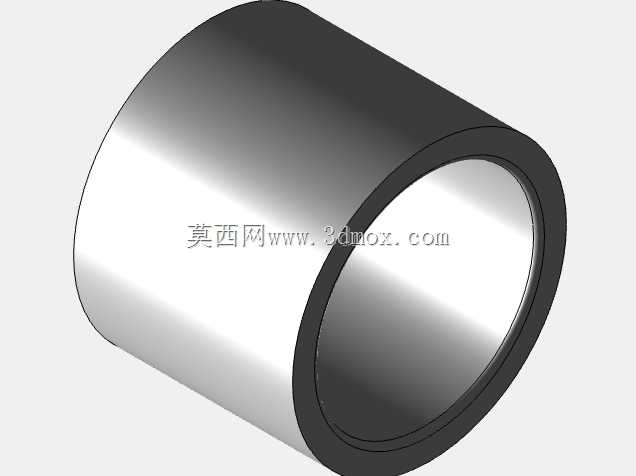

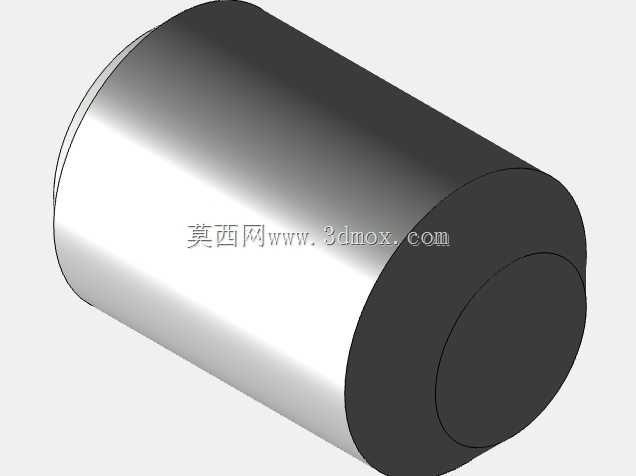

　　导向部分采用的是双8毫米直径的线性轴作为导向支撑，配套带枕块的直线轴承，双轴平行布置的结构能给运动滑台提供足够的刚性支撑，避免单导轨支撑容易出现的翻转力矩问题，不管是侧向装夹负载还是垂直方向承受下压力，都能保证运动过程的平顺性，不会出现卡滞或者爬行的现象。电机安装接口做了兼容设计，可以直接适配NEMA17或者NEMA23规格的步进电机，也就是行业里常用的42、57系列步进电机，连接部分采用柔性联轴器，能补偿电机轴和丝杠之间的少量同轴度误差，降低装配时的对中精度要求，哪怕安装时存在微小的角度或者径向偏差，柔性联轴器也能吸收偏差，避免丝杠出现弯曲应力或者运转异响。

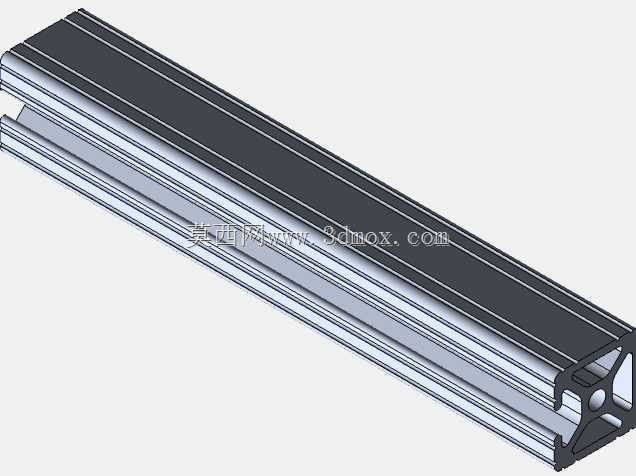

　　整个组件的支撑框架采用的是标准20x40或者30x30规格的工业铝型材挤压件，这类铝型材本身就是自动化设备里常用的结构件，安装槽口都是标准尺寸，既可以通过型材螺母直接固定在设备的铝型材机架上，也可以通过连接板和其他结构件连接，安装方式非常灵活，不需要额外设计复杂的安装转接件，能大幅缩短设备的设计和装配周期。设计时采用了全参数化的建模思路，所有的安装孔位、型材长度、丝杠行程、电机接口尺寸都做了参数关联，如果实际项目里的行程需求不是标准的200毫米，只需要修改对应的行程参数，就能自动调整丝杠长度、型材长度、导向轴长度，快速衍生出不同行程规格的组件，不需要重新从零开始建模，也可以根据实际选用的电机型号调整安装法兰的尺寸，适配不同规格的伺服或者步进电机，甚至可以根据负载要求更换更大直径的导向轴和丝杠规格，整个模型的可扩展性很强，能适配不同负载、不同行程的项目需求。

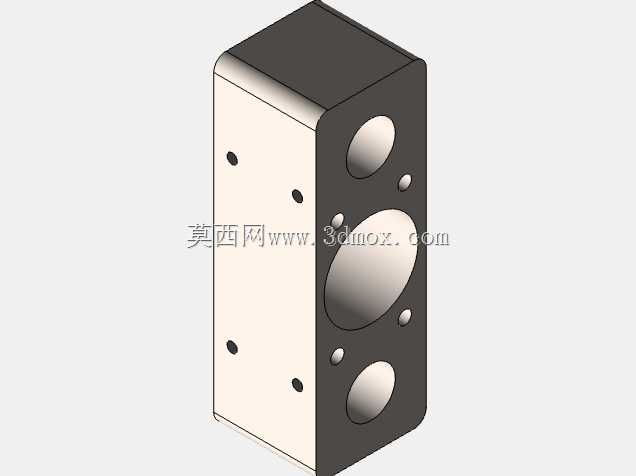

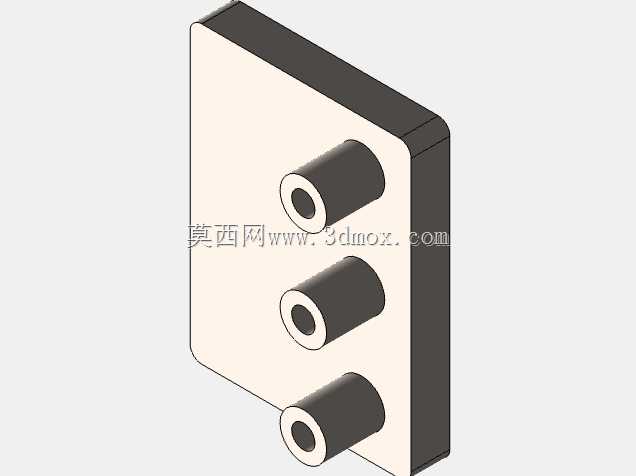

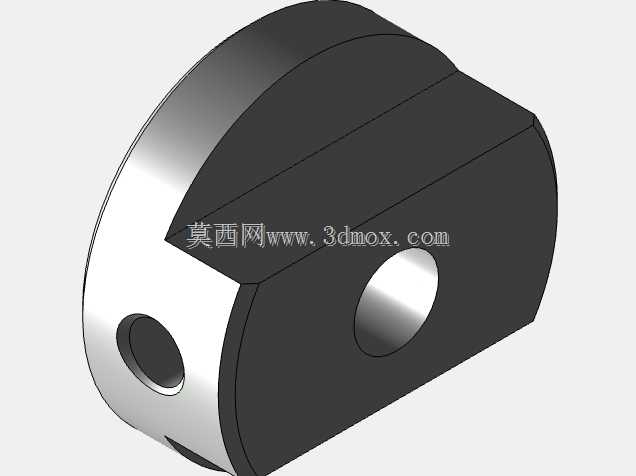

　　从安装边界尺寸来看，因为采用了集成化的布局设计，整个组件的横截面尺寸控制在很小的范围内，宽度方向不会超过所选铝型材的宽度尺寸，长度方向只需要比有效行程多留出电机安装位和端部支撑的尺寸，不需要额外预留其他安装空间，对于设备内部空间紧张的小型自动化设备来说，这种紧凑的布局能有效节省设备的整体体积，让设备结构更加紧凑。在实际装配的时候，因为所有的支撑件、导向件、传动件都做了集成化的定位设计，铝型材框架上的安装孔位都已经预留到位，只需要按照装配顺序依次把端部支撑座、导向轴、丝杠螺母、滑台、电机、联轴器组装起来就行，不需要现场配打孔或者做二次加工，装配难度很低，哪怕是没有太多机械装配经验的人员，也能快速完成整个组件的组装，装配后的传动一致性很好，不会出现散件装配容易出现的平行度超差、丝杠同轴度不好导致的运转阻力大的问题。日常维护方面，梯形丝杠和直线轴承都属于低维护的传动部件，只需要定期在丝杠螺纹和导向轴表面涂抹少量润滑脂，就能保证长期运转的平顺性，黄铜螺母的磨损寿命也很长，长时间使用后如果出现间隙过大的情况，只需要更换螺母就行，不需要更换整个组件，维护成本很低。
