斯科特罗素直线运动转换机构结构

在轻工自动化输送、纺织机械导纱机构、小型冲压设备的进给单元这类需要将旋转振荡输入转化为精准直线输出的场景里，纯导轨导向的结构往往会因为滑动副的磨损、安装间隙累积，在长期高频往复运行后出现直线度偏差，尤其是在行程不大但对输出端运动轨迹直线度要求较高的工位，额外加装直线导轨不仅会挤占安装空间，还会增加整体的装配调试难度，斯科特-罗素直线生成机构恰好能在这类场景下替代传统的导轨导向结构，仅通过连杆铰接的方式实现近似理想的直线运动输出，省去了滑动摩擦副的润滑与磨损补偿设计。

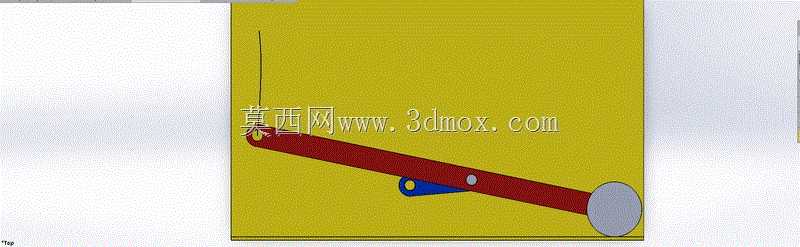

这套机构的核心功能是将输入端的小角度往复振荡，直接转化为输出端的直线往复运动，整个传动链全部采用转动铰接副，没有滑动摩擦接触面，相比传统的滑块导轨结构，铰接点可以采用标准滚针轴承或者自润滑轴套，维护周期更长，在粉尘、短纤维飞扬的生产场景里，也不会因为异物进入滑动间隙出现卡滞问题。从实际运行逻辑来看，机构的固定铰接点作为整个结构的安装基准，短连杆作为振荡输入的从动件，长连杆作为运动传递与输出的主体，输出端的运动轨迹经过连杆长度的比例匹配，能够在设定的行程范围内保持极高的直线度，不需要额外的导向元件约束。

设计这套机构的时候，首先要根据实际需要的直线行程确定长连杆的有效长度，短连杆的长度需要严格匹配长连杆上铰接点到固定端的距离，两个铰接点的位置公差需要控制在IT7级精度以内，否则输出端的轨迹会出现明显的S形偏差，无法满足直线运动的要求。铰接轴的配合间隙不能过大，否则在高频往复运动时会出现输出端的横向窜动，也不能过紧导致转动卡滞，一般采用H7/g6的间隙配合，搭配自润滑铜套或者微型深沟球轴承即可满足大部分中低速工况的使用需求。

从安装边界来看，整套机构的整体外轮廓在运动过程中不会超出长连杆摆动的最大包络范围，固定铰接点的安装座只需要保证足够的刚性，避免长期受交变载荷出现变形即可，不需要加工高精度的导轨安装面，对安装基座的平面度要求相比导轨结构降低两个精度等级，能够大幅降低安装基座的加工成本。输入端可以直接连接偏心轮、凸轮或者摆动气缸这类能够输出往复振荡的动力元件，不需要额外添加运动转换结构，输出端可以直接连接执行端头，比如推料块、导纱钩、打点针这类工作部件，整体结构非常紧凑，在安装空间受限的小型设备里优势尤为明显。

在实际选型适配的时候，需要注意机构的受力方向，因为连杆结构在承受垂直于运动方向的侧向载荷时，会对铰接轴产生额外的弯矩，所以这套机构更适合输出端受轴向载荷的工况，如果存在侧向载荷，需要在输出端添加辅助导向结构，或者加大连杆与铰接轴的直径来提升整体刚性。另外，这套机构的直线行程存在最优区间，一般长连杆长度与行程的比例控制在3:1到4:1之间时，输出轨迹的直线度最高，如果行程过长，轨迹两端的直线度误差会明显增大，这时候就需要调整连杆的铰接点位置，或者搭配其他直线机构组合使用。

相比其他直线生成机构，比如波塞利耶直线机构，斯科特-罗素结构的连杆数量更少，整体结构更简单，铰接点的数量只有三个，装配调试的工作量更小，运动过程中的累计误差也更容易控制，在中短行程的直线运动场景下，综合成本与可靠性都更有优势。在纺织机械的横动导纱装置里，采用这套机构替代传统的凸轮滑块结构，能够将导纱钩的运动轨迹直线度控制在0.1mm以内，同时因为没有滑动摩擦副，设备的运行噪音能够降低10分贝以上，日常维护只需要定期给铰接点加注润滑脂即可，不需要频繁更换磨损的滑块。在小型自动化设备的推料工位上，这套机构可以直接安装在设备的立板上，不需要预留导轨的安装空间，整体结构的厚度可以控制在20mm以内，非常适合在紧凑的桌面型自动化设备里使用。

建模过程中需要重点关注各个铰接点的位置约束，长连杆上两个铰接点与输出端点的位置必须严格在同一条直线上，短连杆的两个铰接点距离必须与长连杆上固定铰接点到中间铰接点的距离完全相等，否则运动仿真的时候会出现过约束或者轨迹偏差的问题。装配的时候需要保证所有连杆都在同一个平面内运动，避免出现平面外的弯矩导致铰接轴过早磨损，连杆的厚度可以根据实际承受的载荷大小调整，在轻载场景下可以采用铝合金材质降低整体重量，重载场景下可以采用45号钢调质处理提升结构强度。
