阀块配套双轴承支撑安装结构

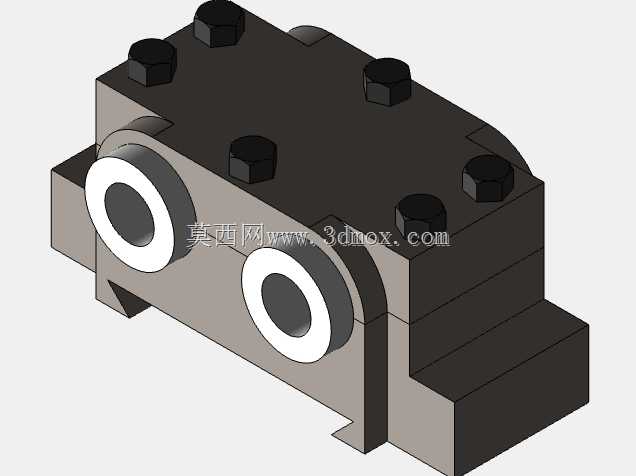

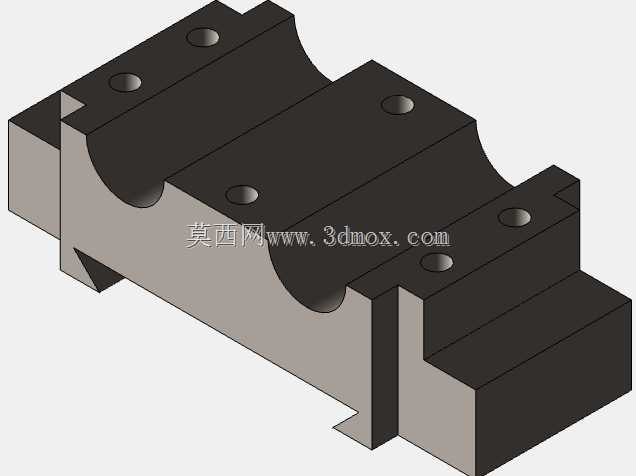

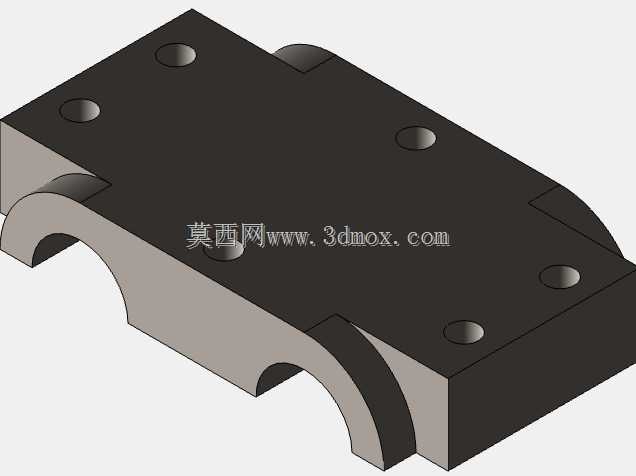

　　在液压阀组集成化设计的实际工程场景中，这类双轴承支撑结构往往承担着阀块内部阀芯传动、外置联动机构转轴定位的核心作用，区别于单轴承悬臂支撑的结构形式，双点位同轴支撑的设计能大幅降低转轴受径向载荷时的挠曲变形量，尤其适配高压工况下阀块内部动作件频繁往复、转动的受力需求，避免长期运行后出现阀芯卡滞、密封偏磨导致的内泄问题。从实际安装边界来看，该组件整体采用上下分体式的座体结构，上盖与底座通过六颗内六角圆柱头螺栓实现锁紧，这种均布螺栓的锁紧方式能让轴承座结合面的压合应力分布更均匀，不会出现局部压合不实导致的轴承外圈跑圈问题，座体底部预留的两个定位凸台，是专门对应阀块安装基面的定位槽设计，安装时可先通过凸台完成径向定位，再穿入底部固定螺栓完成锁紧，能有效避免安装过程中轴承孔与阀块内部传动孔出现同轴度偏差。

　　设计阶段首先要确认的是两个轴承安装孔的同轴度公差，实际建模时两个轴承孔采用一次镗削成型的工艺基准设定，孔位同轴度公差控制在0.02mm以内，轴承选用标准深沟球轴承的适配尺寸，孔位的公差带采用H7级精度，既能保证轴承外圈的顺利压装，又能提供足够的抱紧力避免运行过程中出现外圈移位。座体侧面的轴承孔端面预留了密封件安装槽，可适配骨架油封或者O型密封圈，防止阀块内部的液压油顺着轴承安装缝隙出现外渗，同时也能阻挡外部的粉尘、金属碎屑进入轴承滚道内部，延长轴承的实际使用寿命。

　　从功能特性来看，该双轴承组件的两个支撑点位间距经过受力核算，刚好能覆盖常规液压阀块阀芯传动杆的支撑跨距需求，当传动杆承受侧向偏载时，两个轴承可均匀分摊径向载荷，相比单轴承支撑结构，同等载荷下轴承的额定寿命可提升40%以上，同时能将传动杆的端部跳动量控制在0.01mm以内，保证阀芯动作的响应精度，避免出现阀口开度控制偏差导致的流量、压力波动问题。建模过程中特意将螺栓安装孔的位置做了沉台设计，内六角螺栓锁紧后头部完全沉入沉台内部，不会突出座体上表面，既可以避免安装时与周边的阀块管路、其他元件出现干涉，也能让整个组件的外轮廓更规整，方便在集成阀块的有限安装空间内做紧凑布局。

　　座体的侧壁厚度也经过了强度校核，在31.5MPa的系统额定压力下，座体本身不会出现影响轴承孔精度的形变，同时兼顾了轻量化的需求，不会给整个阀块增加过多的冗余重量。实际应用中这类结构除了用在液压阀块的传动支撑部位，也可适配小型工装夹具的转轴支撑、小型传动机构的从动轮定位等场景，只要安装基面的定位尺寸、轴系的载荷参数匹配，都可以直接复用该结构的设计逻辑，只需要对应调整轴承孔的内径、座体的安装孔位尺寸即可快速完成适配设计，不需要重新做整体的受力结构排布。需要注意的是，安装时轴承的压装要采用外圈受力的压装方式，不能通过滚动体传递压装力，避免造成轴承滚道的损伤，上盖与底座结合面可以根据实际密封需求涂抹薄层密封胶，或者加装纸质密封垫片，防止结合面出现渗油问题，螺栓锁紧时要采用对角分次锁紧的工艺，避免单次单颗螺栓锁紧导致的座体形变，影响轴承孔的同轴度精度。
