薄板压凹成型工艺模拟结构展示

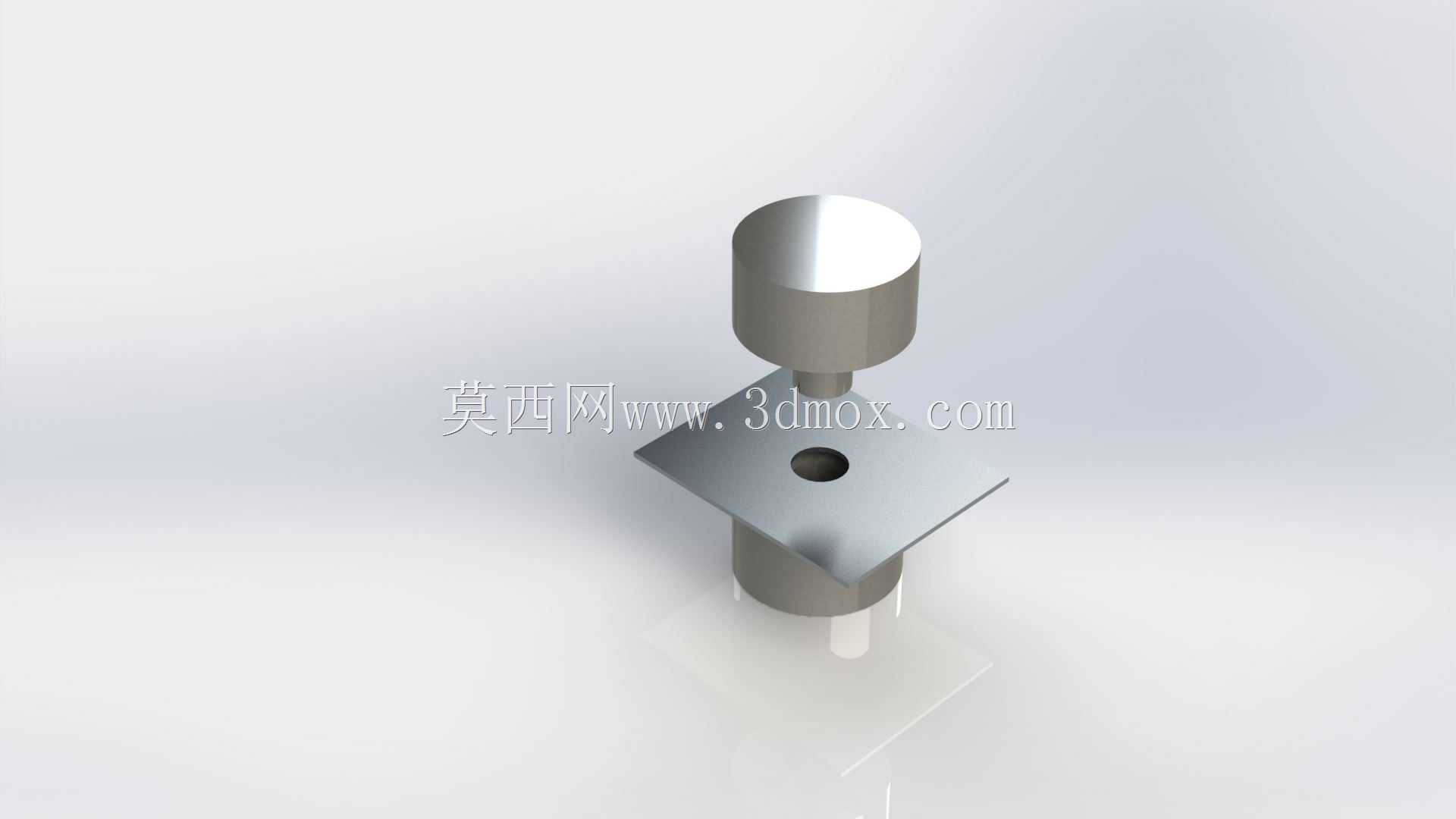

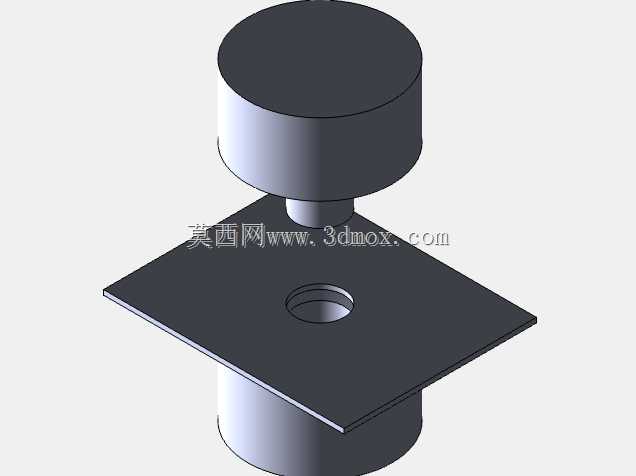

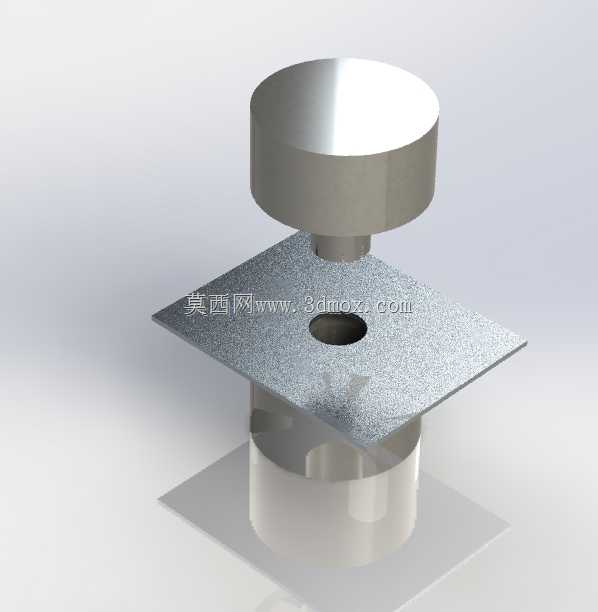

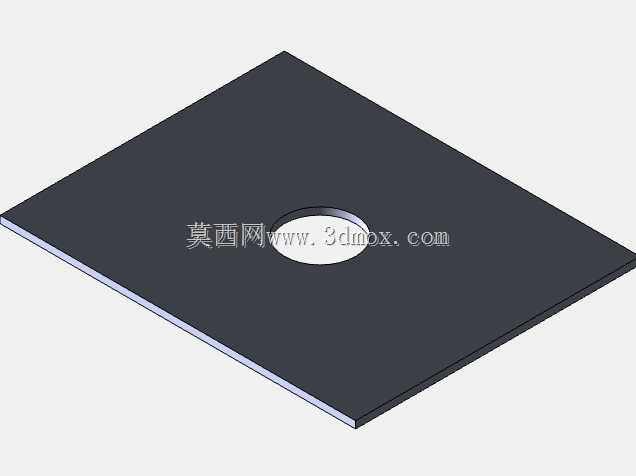

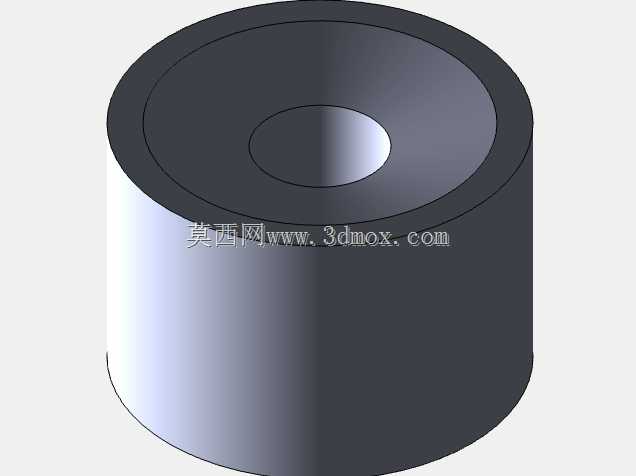

　　从结构设计逻辑来看，整套成型组件分为上模压头、下模支撑两个核心部分，上模压头采用圆柱带过渡圆角的结构设计，压合端面做了镜面抛光处理，压合过程中不会在板材表面留下刮痕，压头与上模座的连接段做了小直径定位轴设计，装配时可以直接插入模座的定位孔内，用紧定螺钉锁死即可，拆装更换不同直径的压头非常方便，适配不同尺寸的压凹需求。下模部分采用带通孔的支撑结构，通孔直径比上模压头大0.1-0.2mm，预留出板材成型时的材料流动间隙，同时通孔边缘做了R0.5的圆角过渡，避免压合过程中板材被下模孔边剪切出现断裂问题，下模的底座做了大直径法兰边设计，安装时可以直接通过压板固定在压机工作台上，不需要额外做复杂的定位结构，安装边界预留足够的压板操作空间，适配不同吨位的小型台式压力机安装使用。这套压凹工艺结构，主要面向薄板类零件的局部成型加工场景，在五金冲压、钣金加工、阀门配件生产、仪表壳体制造领域都有广泛应用，很多需要在薄板材上做出局部凹陷定位结构、避让沉台、铆接预成型位的工序，都会用到这类压凹成型逻辑。实际生产中，这类结构常配套在小型冲压工位或者级进模的单工序工位上，不需要额外的复杂工装，就能在0.5-3mm厚度的冷轧钢板、铝板、铜板上完成精准的局部压凹成型，避免薄板整体冲压时出现的起皱、拉裂问题。在实际成型过程中，板材放置在下模支撑面上时，不需要额外的复杂定位，只需要保证压凹位置对准下模通孔中心即可，上模下行时，首先接触板材表面，随着压力持续施加，板材局部材料沿着压头的下压方向发生塑性变形，逐渐流入下模的通孔内，最终形成和压头形状一致的凹陷结构，整个成型过程中，压头的下行行程需要严格控制，行程过大会导致板材被压穿，行程过小则会出现压凹深度不足的问题，设计时压头的有效下压行程比目标压凹深度大1mm即可，预留出板材的回弹余量。

　　针对不同材质的板材，压头的下压速度也需要做对应调整，比如加工铝板这类软质金属时，下压速度可以控制在10-15mm/s，避免材料流动过快出现局部拉薄；加工冷轧钢板这类硬度稍高的材料时，下压速度可以适当降低到5-8mm/s，保证材料均匀流动，减少成型后的内应力。这套结构的外形尺寸设计非常紧凑，上模压头总高度控制在50mm以内，最大外径根据压凹尺寸不同可以在10-30mm区间调整，下模支撑座总高度控制在40mm，底座法兰直径比下模主体大30mm，整体占用的安装空间很小，既可以集成在大型级进模的某个工位上，也可以作为独立的单工序模在小型压机上使用，甚至可以配套在手动压床上面向小批量试制场景使用。

　　很多阀门配件里的阀片、仪表里的安装定位板、五金件里的连接垫片，上面的局部沉台、定位凹点都是通过这类压凹工艺加工出来的，相比切削加工做出凹陷结构，压凹工艺不会切断板材的纤维流线，零件的整体结构强度更高，加工效率也能提升数倍，材料利用率接近100%，没有额外的切削废料产生。设计这套结构的时候，特意没有设置额外的压边圈结构，因为针对小尺寸的局部压凹，板材的整体变形范围很小，压头接触区域外的板材不会发生明显的材料流动，不需要压边圈来约束板材起皱，简化了整体结构，降低了制造成本，同时也减少了安装调试的步骤，一线操作人员更换模具时不需要调整压边力，只需要对准上下模中心、调整好下压行程就可以直接生产，大幅降低了对操作人员的技术要求。

　　另外，上下模的材质都选用了Cr12MoV冷作模具钢，淬火硬度达到HRC58-62，长期冲压过程中不会出现压头变形、下模孔边塌陷的问题，使用寿命可以达到百万次冲压以上，日常维护只需要定期在压头表面涂抹少量冲压润滑油，避免板材粘模即可，不需要复杂的保养流程。在成型模拟层面，这套结构可以直观展示压凹过程中材料的流动规律，观察不同压头圆角、下模间隙、下压行程下的板材成型效果，给工艺参数调试提供直观的参考，避免实际试模过程中反复调整参数浪费板材和工时，尤其是针对新入行的结构设计、冲压工艺人员，可以通过这个模拟结构快速理解局部成型的工艺逻辑，掌握压凹工序的设计要点，避免设计模具时出现结构干涉、参数不合理导致的成型缺陷。
